8 канальный сетевой Ethernet TCP IP релейный модуль переключателя управления

8 канальный сетевой Ethernet TCP IP релейный модуль переключателя управления

В новой версии аппаратного релейного выхода используются зеленые клеммы.

8-канальный сетевой видеорегистратор, релейный контроллер задержки (Мбит/с Ethernet) Руководство пользователя

Продукты высокой интенсивности параметры:

Размер: 148x117x40mm

Рабочее напряжение: 12 В постоянного тока

Материал: Огнестойкость ABS, металлический корпус

Рабочая температура: -20 ℃ ~ 70 ℃

Рабочая влажность: 20% RH ~ 80% RH

Выход нагрузки: в зависимости от настроек 250V/10A

Режим связи: Ethernet/RS232

Количество входного порта: 8 портов

Количество выходного порта: 8 портов

Выходная мощность: 12 В/9 в

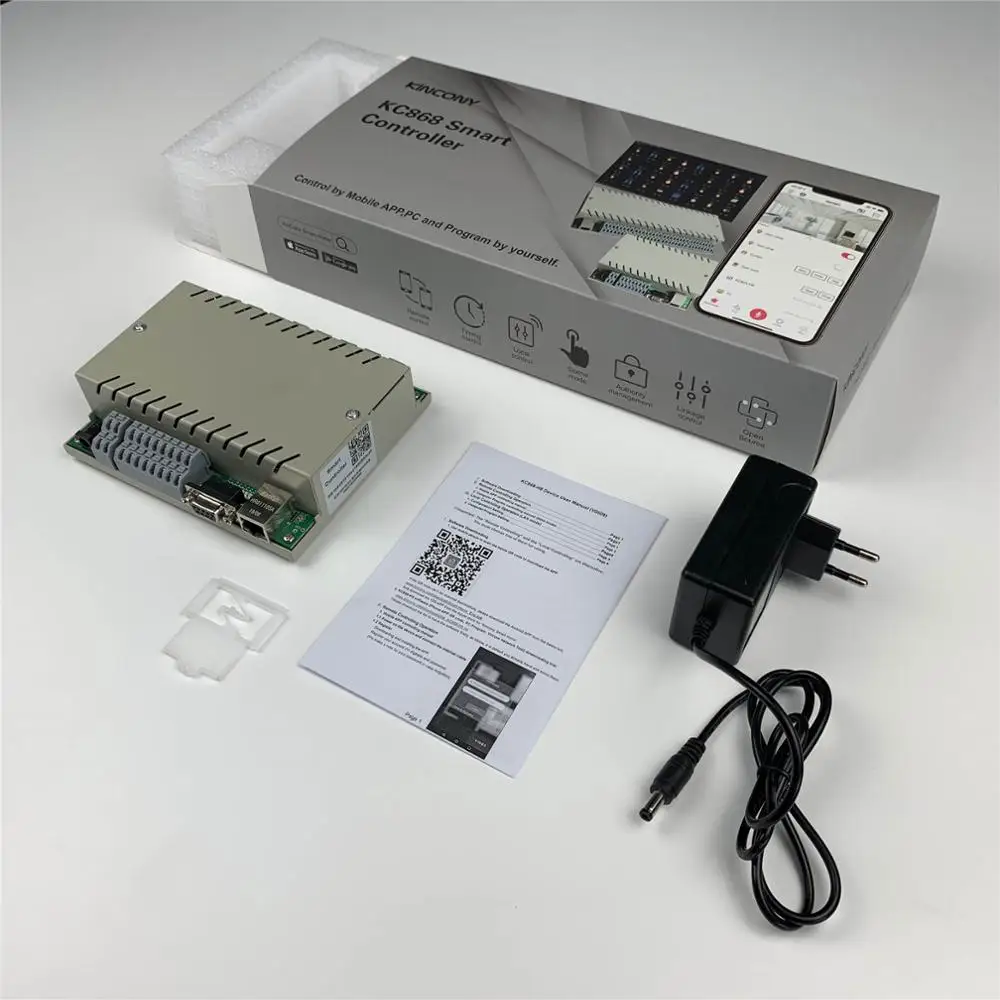

Фирменная Новинка Упаковка:

Продукты Функция:

1. Поддержка режима связи RS232 и Ethernet

2. Дистанционное управление открыванием/закрытием 8 трасс или 8 цепей групп.

3. Поддержка 8 портов, Входное значение переключатель датчиков.

4. Поддержка вторичного развития

5. Поддержка дистанционного управления приложением

6. Широко используется для освещения, контролирующих виды случаев (например, в помещении, театре или парке развлечений и т. Д.) и переключения механического оборудования, а также управления компьютерами в кибер-баре и так далее.

Продукты Особенности:

1. Высоконадежная Соединительная колонка, независимый и изолированный маршрут, убедитесь, что продукты более стабильны и безопасны.

2. Метод подключения выходного полюса реле, как показано ниже, каждый цвет представляет один маршрут, каждый маршрут равен независимому переключателю.

3. Принятие ARM core chip в качестве основного процессора, промышленной стабильности и хорошей анти-помех.

4. Профессиональная конструкция корпуса, фиксируется через отверстие для позиционирования или фиксируется непосредственно на направляющей.

5. Идеальный входной фильтр, обеспечивающий достаточную емкость.

6. Принятие продвинутого и стабильного протокола связи, обеспечивающего надежные и гладкие процедуры связи.

7. Предоставляя инструмент обновления, продукты могут быть модернизированы пользователями; Или могут быть модернизированы поставщиком устройств через сеть.

8. Предоставление 1 года технического обслуживания и бесплатного нового выпуска компьютерного программного обеспечения

Продукты Применение инструкции

Проводка и Установка

1. Соединительная сетевая линия или последовательный порт RS232

2. Подсоединение лампы и мощности к соответствующим выходным полюсам, согласно приведенной ниже схеме.

3. Когда нужно управлять одной группой или группой огней, Подсоедините линию к соответствующим выходным полюсам.

4. Подключение адаптера питания 12 В для зарядки.

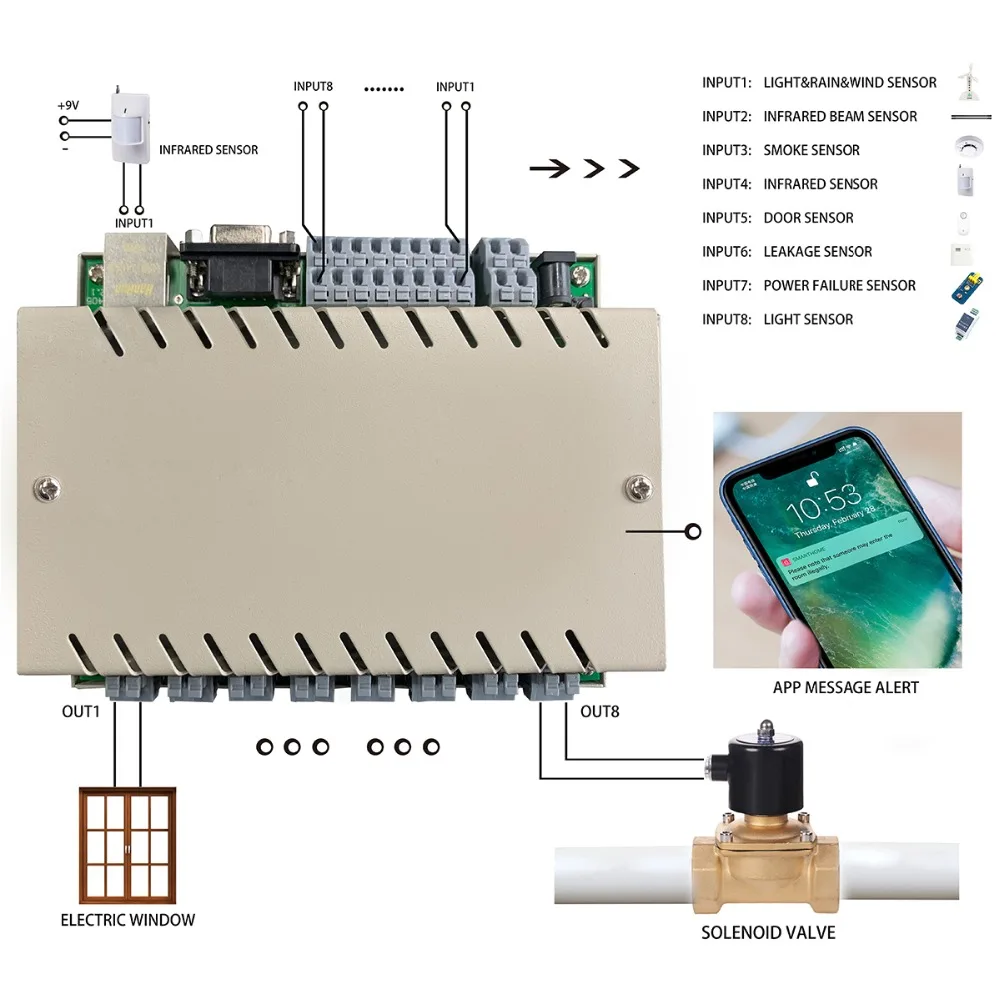

5. Когда датчики обнаружения доступны, подключите их к входному порту.

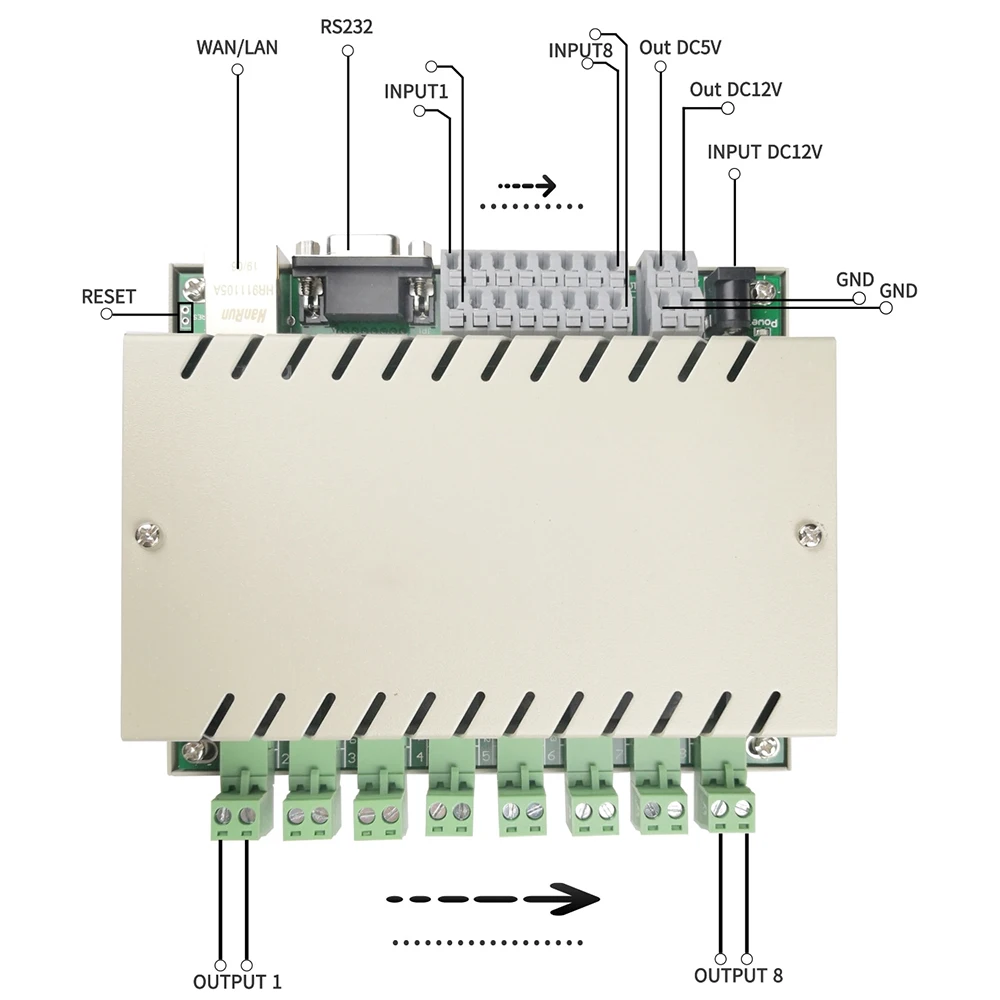

KC868-H8 Интерфейс определение схема

Если нагрузка больше 2000 Вт, расширение мощности может быть достигнуто с помощью твердотельного реле. Его принцип работы выглядит следующим образом:

Интеллектуальное удаленное Насосное и ирригационное решение

Решение для удаленного управления перезапуском серверов

Интеллектуальная управляющая лента

Возможность удаленного доступа в любом месте и контрольный раствор

Безопасность и интеллектуальное решение управления связью

Интеллектуальное решение распределительной коробки

Каждый вход KC868-Hx может управлять выходом каждого KC868-Hx

Сканирование qr-кодов для загрузки приложения

Просмотр видео инструкции шаг за шагом на канале KinCony на YouTube

Это программное обеспечение для ПК для KC868-H8, оно может управлять LAN (локальный контроль) или WAN (пульт дистанционного управления)

Новое программное обеспечение поддерживает CCTV (используется только для продукта KinCony ipcamera). Когда вы видите видео управления реле.

Это config manu, название, авторское право и имя всех релейов могут быть изменены самостоятельно.

Если вы подключаетесь к модулю «голосовой помощник KC868», контроллер может управлять голосовым управлением через Amazon Alexa или Google Home Speaker или Amazon Alexa или Google Home phone APP.

Некоторые чехлы с умным управлением, используемые KC868-Control ler

Пульт дистанционного управления AC380V мощность для насоса

Используйте 4G/3G GPRS подключение с контроллером KC868

Пульт дистанционного управления 6 каналов AC220V и 2 канала AC380V мощность

Пульт дистанционного управления 1 канал AC380V мощность

32 канала реле контроля

32 канала реле контроля

Программное обеспечение для Управление

1. Открытие инструмента сетевой отладки для обнаружения ip-адреса и порта устройства (см. Рис. Ниже)

2. Clicking【Device】, см. Рисунок ниже

3. Двойное нажатие 【название 】, Настройка сетевого параметра устройства

4. Выбирая Рабочий режим, TCP предназначен для настройки локальной сети или вторичного развития; UDP предназначен для управления приложением.

Протокол связи вторичного развития иВторичного развития программы инструментарий

Мы поставляем полный инструментарий программы source VS2005(Microsoft viial Studio 2005) , и мы приводим примеры управления через последовательный порт RS232 и разъем Ethernet, чтобы помочь клиентам осуществлять вторичную разработку.

Программное обеспечение для ПК может управлять реле, а также показывать состояние ввода.

Подробности показаны на скриншотах ниже.

Мы можем предоставить демонстрационный код C + + Builder, Delphi, VB.Net, Python , Andorid и iOS versoins.

Это Hello World hareware verion of Demo code.

Ниже представлены наши демонстрационные видео на youtube, которые помогут вам (видео KC868-H32 для 32 реле. Из-за KC868-H8 и KC868-H32 с использованием одного и того же протокола связи, вы можете обратиться к видео ниже. KC868-H8 8 реле, KC868-H32 32 реле):

KC868-H32 контроль в локальной сети ПК VB.net demoВидео: //youtu.be/bzGqjfezX74

KC868-H32 пульт дистанционного управления с помощью видео приложения: //youtu.be/hPWLbGwdGmM

Ручная плата управления работает с KC868-H32 видео://youtu.be/poH3PHd_yQ8

Как использовать веб-браузер, отправить http струнное реле управления видео: //youtu.be/RVWvRN8yKWs

KC868-H8 управляемая модель здания ПК: //youtu.be/mcVRVmfB2tE

KC868-H8 управляемая модель здания с помощью приложения: //youtu.be/Lu1F06ZosCU

Как сделать DIY умное распределение энергии по KC868-H8://youtu.be/nV82j-AleMk

Как произвести PCB KC868-H32://youtu.be/XKu-aDMa9ws

Ниже приводится описание и решения контроллера KC868-H8/KC868-H32, которые мы планируем представить в январе-декабре 2019 года на «Радио журнале» в Китае. Есть только китайский язык, но некоторые из них будут переведены на английский язык. Вы можете посетить наш веб-сайт www.kincony.com для просмотра. Мы будем продолжать обновлять.

Это образец кода для включения/выключения Hello World demo.

Это протокол связи anlysis KC868-H32 и KC868-H8 контроллера

Как дистанционное управление реле по http string

Это умный чехол с системой управления освещением

Мы также записана некоторые виды умный дом книги "сделай сам" для того, чтобы помочь людям узнать IOT Знания.

Больше документов, приложений и ПК программного обеспечения и инструментов для загрузки:  //www.kincony.com/document

Список видео на YouTube:

 0-kc868-h8 & H32 общее руководство по эксплуатации. PDF

 1-KC868-H8 & H32 UDP & TCP mode setting(Vircom tool).pdf

 2-KC868-H8 & H32 руководство пользователя приложения. PDF

 3-KC868-H8 & H32 инструкция по эксплуатации (Demo tool).pdf

 4-KC868-H8 Параметры продукта и установки. PDF

 5-KC868-H32 Параметры продукта и установки. PDF

 6-KC868-H8 Comminucation протокол для вторичного развития. PDF

 7-KC868-H8 netрелейное управление Руководство пользователя (Demo tool).pdf

 8-KC868-H32EXE пользователя manual.pdf

 9-KC Demo-AccountControl manual.pdf

 10-KC868-H8W&H32W_Wifi_version-user-manual.pdf

 11-KC868-G-smarthome-gateway-manual.pdf

 12-KC868-G-smarthome-gateway-wifi-set.pdf

 13-Kincony-smarthome-public-interface-instruction-V20190109.pdf

 14-Overall-analysis-for-KC868-H8&H32-device-communication-protocol.pdf

 15-KC868-H8&H32-Relays-controlling-through-website.pdf

 16-KC868-H8&H32Manual-Control-Board-USER-MANUAL-BROCHURE.pdf

 17-KinCony-Product-Catalog-2019.pdf

Список инструментов программного обеспечения на веб-странице:

VirCom4.88 _ en (инструмент конфигурации WAN и LAN)

Relay.rar (KC868-H8/KC868-H32 LAN Control DEMO EXE)

Net_реле _ управление (KC868-H8 локальное и дистанционное управление ExE)

KC868-H32_EXE.rar (EThernet_remote_control_demo)

KC-Demo_account _ control .rar (KC868-G,KC868-S,KC868-H8,KC868-H32 пульт дистанционного управления с помощью учетной записи приложения)

Демонстрационный список исходных кодов образцов на веб-странице:

KC868-H8_H32_LAN_local_control_demo_source_code_VB2005.rar (relay.rar исходный код)

KC868-H32_EThernet_remote_control_demo_source_code_BCB10.2.3.rar (C + + Builder 10.2.3)

KC-Demo_Remote_Control_By_App_Account_demo_source_code_VB2017.rar (исходный код KC-Demo)

KC868-H8-relay-control-hello-world-demo-source-code-delphi.rar (Delphi 10.2.3)

KC868-H8-relay-control-hello-world-demo-source-code-python.rar (PyCharm IDE 2018)

KC868-H8-relay-control-hello-world-demo-sample-source-code-android.rar (Android actio3.2)

KC868-H8-relay-control-hello-world-demo-sample-source-code-ios (Xcode)

Функция/модель

KC868-H32

KC868-H32W

KC868-H8

KC868-H8W

KC868-H4

KC868-H4W

KC868-H2

KC868-H2W

Выход канал

32

32

8

8

4

4

2

2

Максимальная нагрузка/канал

AC250V/5A

AC250V/5A

AC250V/10A

AC250V/10A

AC250V/10A

AC250V/10A

AC250V/10A

AC250V/10A

Выход Порты и разъёмы Тип

COM, нет

COM, нет

COM, нет

COM, нет

COM,NO,NC

COM,NO,NC

COM,NO,NC

COM,NO,NC

Вход канал

6

6

8

8

4

4

-

-

Вход сигнала Тип

Сухой контакт

Сухой контакт

Сухой контакт

Сухой контакт

Сухой контакт

Сухой контакт

-

-

Сеть Интерфейс

Ethernet

Wi-Fi

Ethernet

Wi-Fi

Ethernet

Wi-Fi

Ethernet

Wi-Fi

RS232

●

●

●

●

●

●

●

●

Мощность Выход Порты и разъёмы

-

-

DC12V/9V

DC12V/9V

-

-

-

-

Программное обеспечение

ПК, приложение

ПК, приложение

ПК, приложение

ПК, приложение

ПК, приложение

ПК, приложение

ПК, приложение

ПК, приложение

Режим работы

WAN/LAN

WAN/LAN

WAN/LAN

WAN/LAN

WAN/LAN

WAN/LAN

WAN/LAN

WAN/LAN

Голос Управление

(Подключение голосового модуля)

Google/Alexa

Google/Alexa

Google/Alexa

Google/Alexa

Google/Alexa

Google/Alexa

Google/Alexa

Google/Alexa

Ручной Управление

(Подключение ручной клавиатуры)

Само-переключатель сброса

Само-переключатель сброса

Само-переключатель сброса

Само-переключатель сброса

Само-переключатель сброса

Само-переключатель сброса

Само-переключатель сброса

Само-переключатель сброса

Открытый протокол

●

●

●

●

●

●

●

●

Образец Кода для развивающихся

●

●

●

●

●

●

●

●

Технические Поддержка

●

●

●

●

●

●

●

●

(Разработанно специально для заказчика)/поо (производство оригинального

●

●

●

●

●

●

●

●

KC868-G/KC868-S/KC868-H8/KC868-H32 мобильный телефон загрузка приложения:

Ниже приведены сертификаты FCC и RoHS

Часто задаваемые вопросы

A. Перед продажей Услуги

Q1. Сколько приложений может управлять устройством KC868-H8?

Ответ: 8 способов применения

Q2. Сколько входов в KC868-H8 устройства?

Ответ: 8-канальный видеорегистратор вход

Q3. Сколько входов в KC868-H8 устройства?

Ответ: вы можете выбрать KC868-H32 для 32 банд. Или вы можете добавить 2 шт kc868-h8 в приложении. Затем вы можете управлять 16 реле. Также, если вы добавили 3 шт kc868-h8, то вы можете управлять 24 реле. И так далее. Все контроллеры будут добавлены в одну учетную запись приложения, не нужно менять учетную запись приложения для входа в систему и управления устройством.

В4. Какова максимальная нагрузка на канал для kc868-h8 устройства?

Ответ: 250 В/10 А каждый канал

В5.что делать, если мощность нагрузки больше номинальной мощности?

Ответ: если он перегружен, внешнее высокомощное реле переменного тока может быть подключено к складу общей мощности нагрузки

В6. Какой тип оборудования может быть подключен к входу блока управления kc868-h8?

Ответ: оборудование имеет значение для переключения сигнала

В7. Какой размер kc868-h8 блока управления? Каковы фиксированные методы установки?

Ответ: 145x117x40 мм; Для фиксации путем подвешивания на рельсе непосредственно или для фиксации винтом

Q8.какие интерфейсы поддерживает блок управления kc868-h8?

Ответ: поддержка интерфейса RS232 и Ethernet

Q9. Есть ли версия Wi-Fi?

Ответ: Да. Это KC868-H8W.

Q10. Каковы методы управления сетью для KC868-H8 коробок управления?

Ответ: мобильный телефон с пультом дистанционного управления, ПК локальный или пульт дистанционного управления

В11.какие типы программного обеспечения и руководства пользователя могут быть предоставлены?

Ответ: инструмент сетевой конфигурации, демонстрационное программное обеспечение, инструкции и дополнительный протокол разработки и т. д. для получения более подробной информации, пожалуйста, посетите www.kincony.com/document для загрузки

Q12. Когда нет интернета, как удаленно управлять устройством KC868-H8?

Ответ: В локальной сети, с помощью ПК для достижения локального дистанционного управления; Или с помощью беспроводного Интернет-маршрутизатора для обеспечения проводной сети или Wi-Fi сигналов для достижения контроля.

Q13. Где можно легко загрузить мобильный телефон с приложения?

Ответ: для IOS, войдите в Apple app store, выполните поиск 【Kincony smart home】 для загрузки; Для Android, войдите в Google app store, searches【Kincony smart home】 для загрузки или посещения официального сайта для сканирования QR для загрузки

B. Развития самостоятельно

Q1. Поддерживает ли он пользователей, чтобы писать свои собственные программы для управления устройством?

Ответ: Да, поддержка. И сопутствующий пример программы является avialble.

Q2. Поддерживает ли он управление устройством через браузер?

Ответ: Да, поддержка. И может быть предоставлен один соответствующий чехол.

Q3. Каковы способы дистанционного управления устройством, когда пользователи программируют себя?

Ответ: программное обеспечение для ПК, браузер для управления.

Q4. Предоставляется ли исходный код для примера вторичной посылка?

Ответ: Да, предоставление подробной информации.
