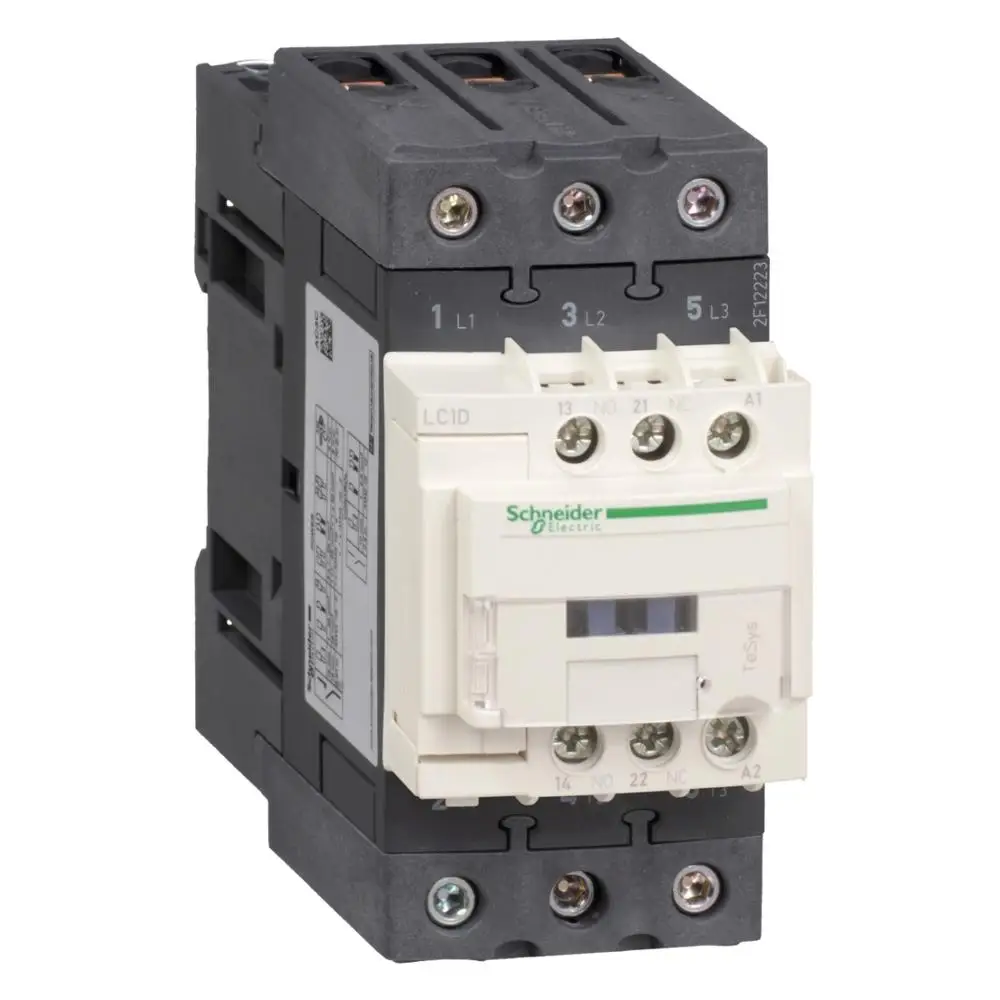

Аутентичный экспорт LC1D40AU7 катушка 240VAC 50/60 Гц трехуровневый контактор новый

Основная информация Серия товаров TeSys Название продукта TeSys D Тип продукта Контактор Короткое название продукта LC1D Область применения контактора Он используется в нагрузках переменного тока с коэффициентом мощности больше или равен 0,95. Это Используется для включения и выключения мотора клетки белки, который начинается нормально. Категория использования AC-3 AC-4 AC-1 Номер полюса 3P Контактный состав силового полюса 3 Нет Номинальное рабочее напряжение [Ue] Схема питания: <= 690 В переменного тока 25. .. 400 Гц Схема питания: <= 300 В постоянного тока Номинальный рабочий ток [Ie] 60 A 60 ° C) при <= 440 V AC AC-1 для цепи питания 40 A 60 ° C) при <= 440 V AC AC-3 для цепи питания Мощность двигателя (кВт) 18,5 кВт на 380. .. 400 В переменного тока 50/60 Гц (AC-3) 11 кВт при 220. .. 230 В переменного тока 50/60 Гц (AC-3) 22 кВт при 415. .. . 440 В переменного тока 50/60 Гц (AC-3) 22 кВт при 500 В переменного тока 50/60 Гц (AC-3) 30 кВт при 660. .. 690 В переменного тока 50/60 Гц (AC-3) 9 кВт при 400 В переменного тока 50/60 Гц (AC-4) Мощность двигателя HP (UL / CSA) 5 л.с. при 230/240 В переменного тока 50/60 Гц для 1 фазных двигателей 10 л.с. при 230/240 В переменного тока 50/60 Гц для трехфазных двигателей 30 л.с. при 575/600 В переменного тока 50/60 Гц для трехфазных двигателей 10 л.с. при 200/208 В переменного тока 50/60 Гц для трехфазных двигателей 3 л.с. при 115 В переменного тока 50/60 Гц для 1 фазных двигателей 30 л.с. при 460/480 В переменного тока 50/60 Гц для 3-фазного двигателя Характеристики петли управления Переменный ток в 50/60 Гц Напряжение цепи управления 240 В переменного тока 50/60 Гц Вспомогательный Тип контакта 1 NO + 1 NC Номинальное импульсное выдерживаемое напряжение [Uimp] 6 кВ Соответствует IEC 60947 Категория перенапряжения III Обычный ток нагрева [Ith] 10 A при <60 ° C для сигнальной цепи 60 A при <60 ° C для цепи питания Номинальная емкость [Irms] 140 A AC для цепи сигнала, соответствующей IEC 60947-5-1 250 A DC для цепи сигнала, соответствующей IEC 60947-5-1 800 А при 440 В для силовой цепи, соответствующей IEC 60947 Номинальная разрывная способность 800 А при 440 В для силовой цепи, соответствующей IEC 60947 Номинальное короткое время выдерживает ток [Icw] 320 A на <40 ° C-10 s для цепи питания 720 A на <40 ° C-1 s для цепи питания 72 A на <40 ° C-10 минут для цепи питания 165 A на <40 ° C-1 минуту для цепи питания 100 A-1 s для сигнальной цепи 120 A-500 мс для сигнальной цепи 140 A-100 мс для сигнальной цепи Предохранители, используемые с реле 10 A gG подходящая сигнальная цепь Соответствует IEC 60947-5-1 80 A gG on... <= 690 V с подходящей схемой питания типа 1 80 A gG on... <= 690 V с подходящей схемой питания типа 2 Среднее сопротивление 1,5 МОм-Ith 60 A 50Hz для цепи питания Номинальное напряжение изоляции [Ui] Схема питания: 600 В CSA сертифицирована Схема питания: Сертификация UL 600 V Сигнальная схема: 690 В Соответствует IEC 60947-1 Цепь сигнала: 600 В CSA сертифицирована Сигнальная схема: Сертификация UL 600 V Схема питания: 690 В Соответствует IEC 60947-4-1 Электрический срок службы 1,4 км². s 60 A AC-1 Ue менее <= 440 В 1,5 ка². s 40 A AC-3 Ue менее <= 440 V Энергопотребление на полюс 2,4 Вт AC-3 5,4 Вт AC-1 Защитный чехол Ремешок Метод установки Напольное крепление Рельсовая установка Стандарт CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 Сертифицированный продукт CSA CCC UL ГОСТ Емкость проводки Цепь управления: болт-на 2 кабеля 1... 2,5 мм² шнур с Цепь управления: болт-1 кабель 1... 4 мм² шнур без Цепь управления: болт-на 2 кабеля 1... 4 мм² без шнура Схема управления: затяжка болтов 1 кабель 1... 4 мм² гибкий провод с Схема управления: затяжка болтов 1 кабель 1… 4 мм² жесткий провод без Схема управления: затягивание болтов 2 кабель 1... 4 мм² жесткий провод без Цепь питания: винтовое соединение 1 кабель 1... 35 мм² шнур без Цепь питания: винтовое соединение 2 кабеля 1... 25 мм² без шнура Цепь питания: винтовое соединение 1 кабель 1... 35 мм² шнур с Схема питания: винтовое соединение 2 кабеля 1... 25 мм² мягкий провод с Цепь питания: винтовое соединение 1 кабель 1... 35 мм² жесткий провод без Цепь питания: винтовое соединение 2 кабеля 1... 25 мм² жесткий провод без Крутящий момент затяжки Схема управления: 1,7 нм с отверткой для завинчивания Ø 6 Плоских мышей Схема управления: 1,7 нм с отверткой для винта без 2 Phillips Цепь питания: 8 нм с эверлинком BTR клеммный блок кабель 25… 35 мм² шестигранный 4 мм Цепь питания: 5 нм через EverLink BTR клеммный блок кабель 1... 25 мм² шестигранный 4 мм Время действия 4. .. 19 Ms open 12. .. Закрыто 26 мс Уровень безопасности и надежности B10d = 1369863 контакторов с номинальной нагрузкой соответствуют EN / ISO 13849-1 B10d = 20000000 контакторы с механической нагрузкой соответствуют EN / ISO 13849-1 Механический срок службы 6 ка². s Максимальная рабочая частота 3600 раз/час при <60 °C Дополнительная информация Модуль подавления перенапряжения Не Встроенный модуль подавления перенапряжения Контроль напряжения Релиз: 0,3. .. 0,6 Uc AC 50/60 Гц 60 ° C) Эксплуатация: 0,8. .. 1,1 Uc AC 50Hz 60 ° C) Эксплуатация: 0,85. .. 1,1 Uc AC 60Hz 60 ° C) (~ 50 Гц pull-in) Потребляемая мощность (VA) 140 VA 60Hz 0,75 20 ° C) 160 ВА 50 Гц 0,75 20°с) (~ 50 Гц hold) энергопотребление (VA) 13 ва 60 Гц 0,3 20 ° C) 15 ва 50 Гц 0,3 20 °C) Рассеивание тепла 4… 5 Вт при 50/60 Гц Вспомогательный Тип контакта Тип механического соединения 1 NO + 1 NC Соответствует IEC 60947-5-1 Тип зеркала состояние основных контактов 1 NC Соответствует IEC 60947-4-1 Частота петли сигнала 25. .. 400 Гц Минимальный ток переключения [Imin] 5 мА для сигнальной цепи Минимальное напряжение переключения 17В для сигнальной цепи Время без перекрытия 1,5 мс между выключением NC и без контактов 1,5 мс между включенным NC и без контактов Сопротивление изоляции > 10 МОм подходящая сигнальная схема Окружение Уровень защиты IP Передняя панель IP20 Соответствует IEC 60529 Защитные меры Соответствует IEC 60068-2-30 Уровень загрязнения 3. Рабочая температура -5… 60 °C Температура хранения -60… 80 °C Температура окружающего воздуха -40… 70 °C (допускается под Uc) Рабочая высота 3000 м без Огнестойкость и аномальное высокотемпературное сопротивление 850 ° C Соответствует IEC 60695-2-1 Огнестойкий V1 Соответствует UL 94 Ударопрочность и вибрация Ударопрочный контакт: 2 gn (5. .. 300 Гц) Ударопрочный контакт закрытое состояние: 4 gn (5. .. 300 Гц) Ударопрочный контакт закрытое состояние: 15 gn (11ms) Контактная головка с ударопрочностью: 10 gn (11ms) Высота 122 мм Ширина 55 мм Глубина 120 мм Вес продукта 0,85 кг
