body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Используется для открытия/закрытия входного источника питания для модуля. При использовании, пожалуйста, подтвердите переключение переключателя в открытое состояние (рядом с внутренней панелью)

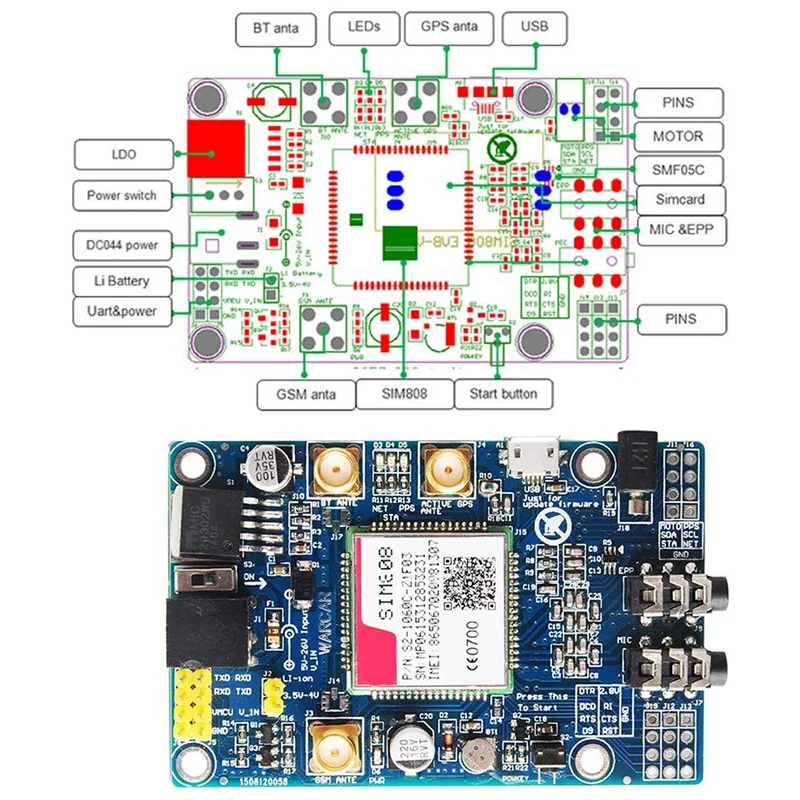

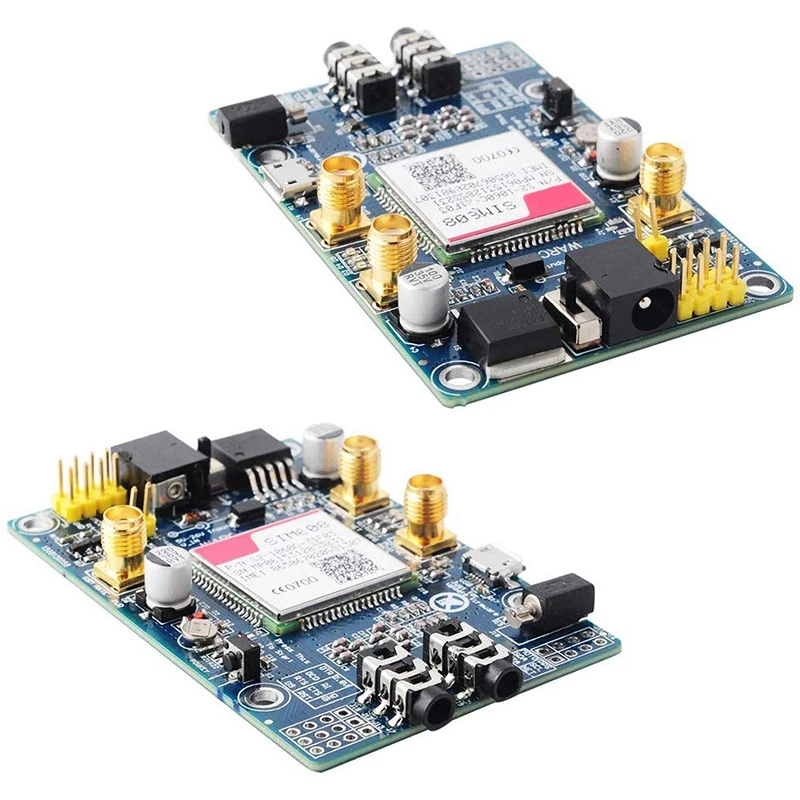

SMA Антенный интерфейс: есть GSM Антенный интерфейс, GPS антенный интерфейс на борту и BT Антенный интерфейс. USB интерфейс: Этот интерфейс используется только для обновления прошивки модуля SIM808
1. Три интерфейса ввода питания: интерфейс DC044 и V_IN и интерфейс литиевой батареи.
2. кнопка запуска: когда плата включена, светодиод (PWR) загорится. после долгого нажатия (около 2 секунд) на этой кнопке, другие три светодиода будут светиться. И один из них начинает мигать; это означает, что SIM808 начинает работать. Когда блок питания, GSM и GPS антенна и sim-карта подключены к модулю правильно, светодиод будет мигать медленно (3 секунды de 1 секундный свет), это означает, что модуль зарегистрирован в сети, и вы можете позвонить или сделать что-то еще.
3. Последовательный интерфейс TTL: интерфейс уровня TTL. Примечание: штифт VMCU используется для управления высоким уровнем TTL UART, чтобы реализовать соответствие между 1,25 V/3,3 V/5 V системами. Например, если вы хотите использовать 51 MCU для управления этой платой, штырь VMCU должен быть подключен к DC5V. И если используется MCU STM32, штырь VMCU должен быть подключен к DC3.3V.
Контакты RXD-это RXD SIM808, а контакты TXD-TXD SIM808. Штырь V_IN может подключать питание, функция этого штыря такая же, как DC044.
Эксплуатация:
1. Подготовка:
Экран SIM808
Адаптер DC9V
USB-TTL модуль или другие инструменты.
Программное обеспечение для ПК
Аппаратные конфигурации
Подключение USB-TTL к интерфейсу UART
USB-TTL SIM808
TXD RXD
RXD TXD
GND

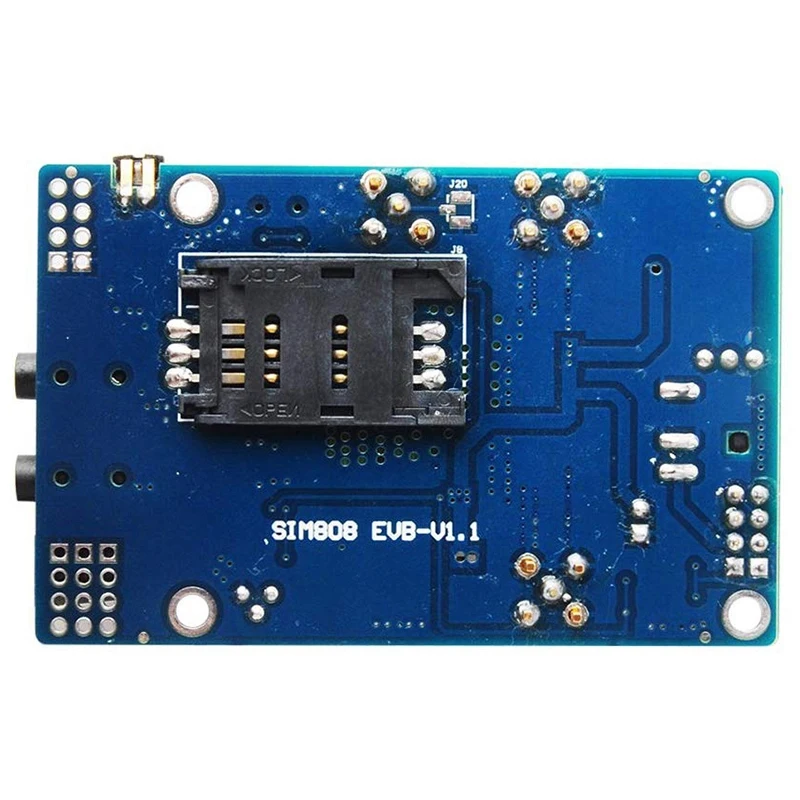

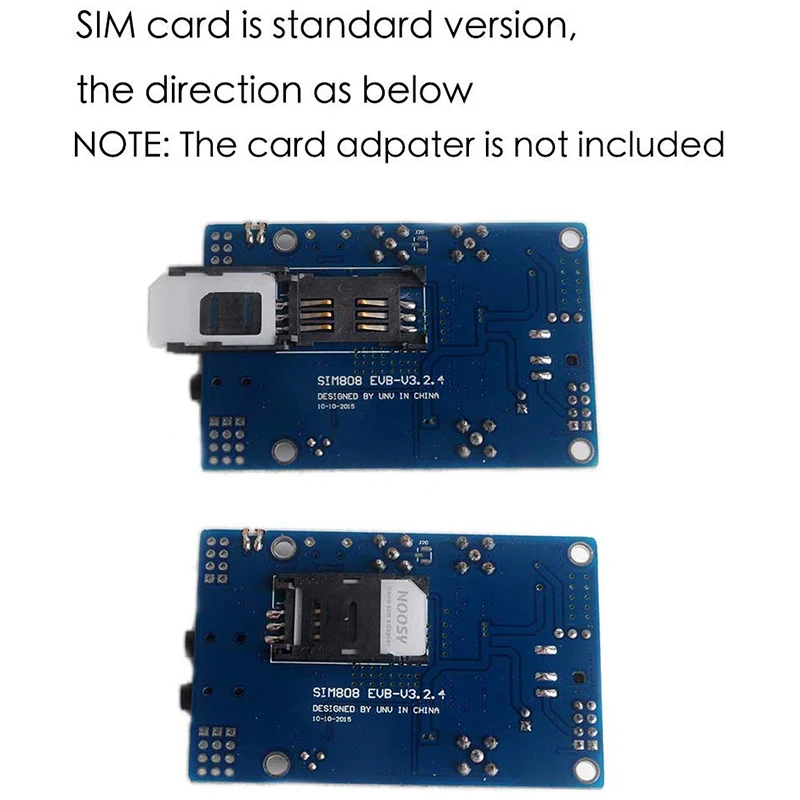

Вставьте действительную sim-карту в держатель sim-карты.
Подключите антенну GPS и GSM антенну к плате
Подключите адаптер питания к интерфейсу DC044
Измените переключатель
Нажмите кнопку POWKEY в течение 2 секунд, модуль будет работать, а остальные 3 светодиода будут светиться
Цвет: черный
Материал: пластик
Размер: 77*50 мм

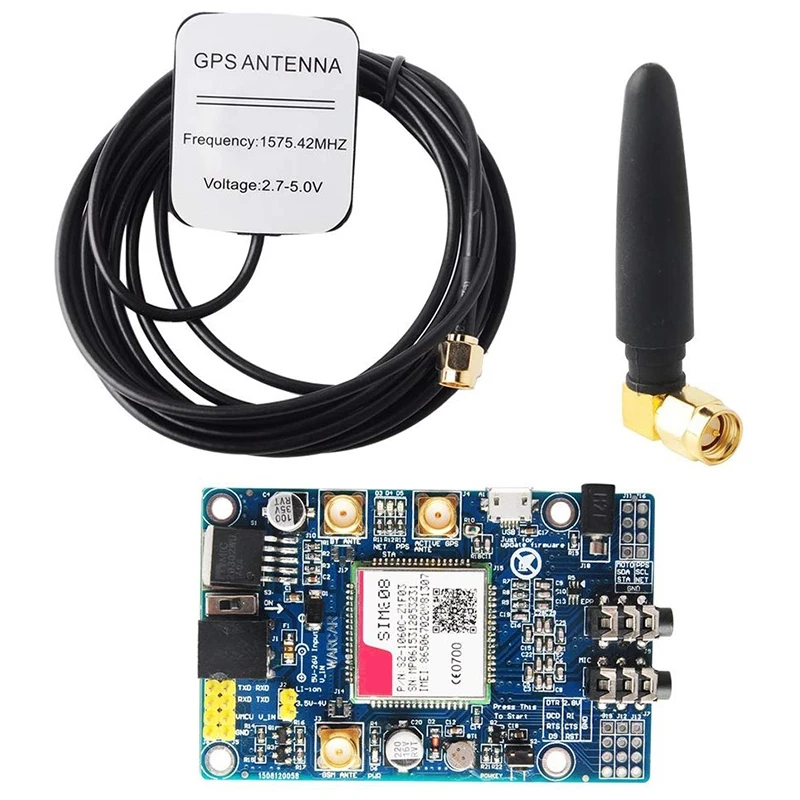

Комплектация:
1 * плата разработки
1 * антенна

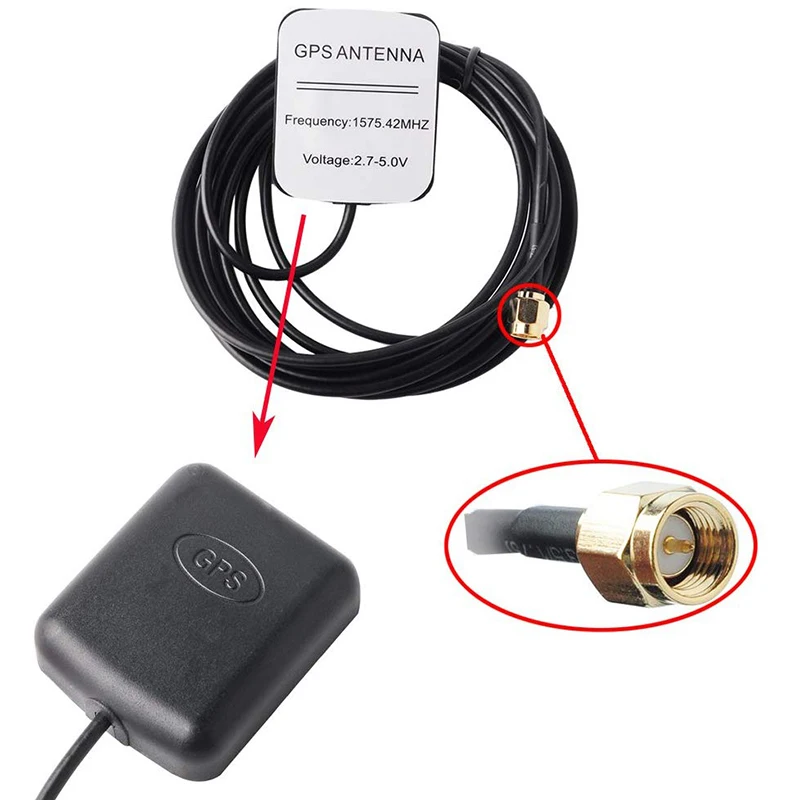

1 * GPS антенна
Примечание: Диапазон входного напряжения DC044 и V_IN составляет 5-26 в, при использовании питания 5 В убедитесь, что источник питания может обеспечить ток 2A. Диапазон напряжения литиевой батареи Входная мощность 3,5-4,2 В.
Только вышеуказанное содержание упаковки, другие продукты не включены.
