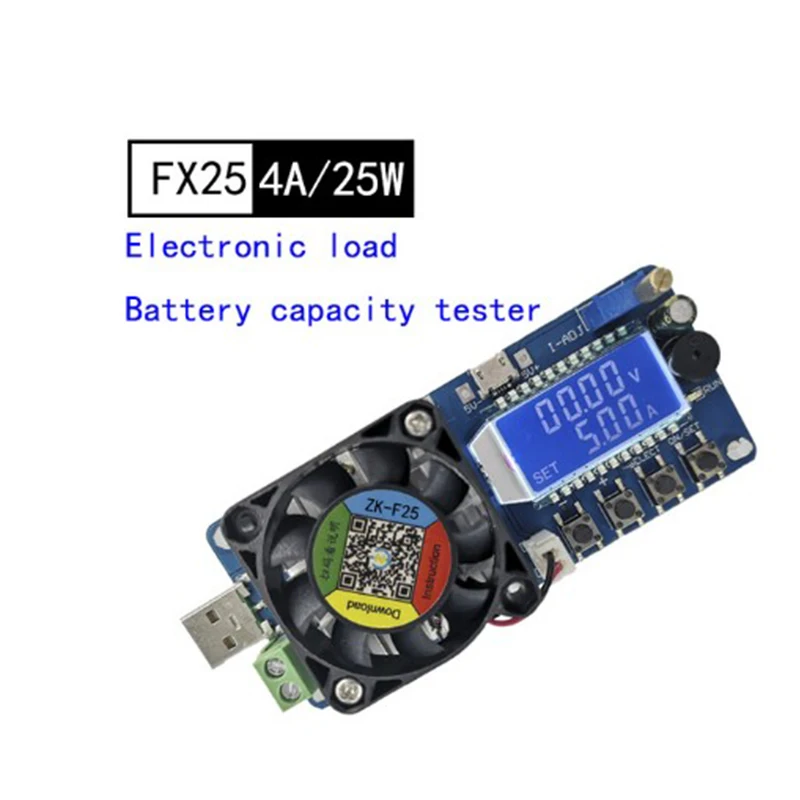

GGATC FX25 FX35 25/постоянный ток 35 Вт электронная нагрузка алюминиевая крышка 25В 5A USB

Руководство Пользователя загрузки:http://www.eiemsun.com/c/14256.htm

1. Продукт Особенности

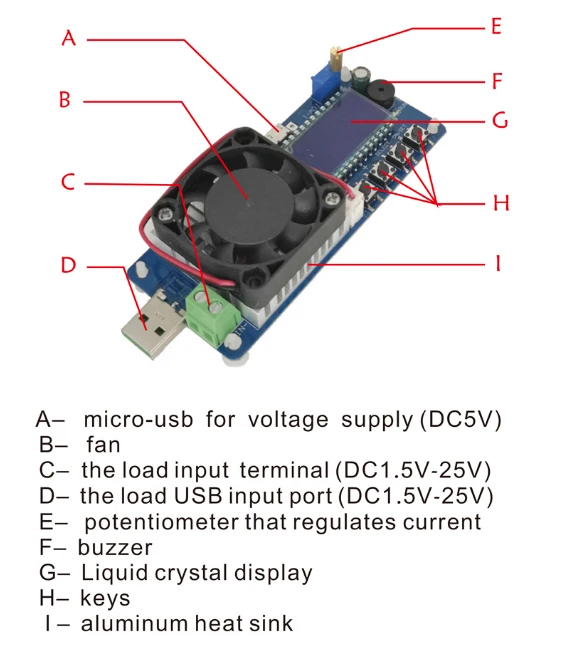

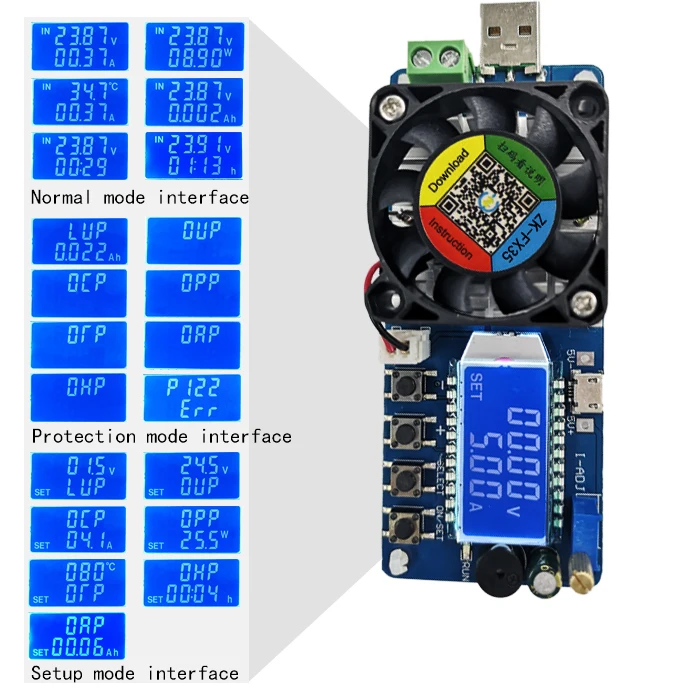

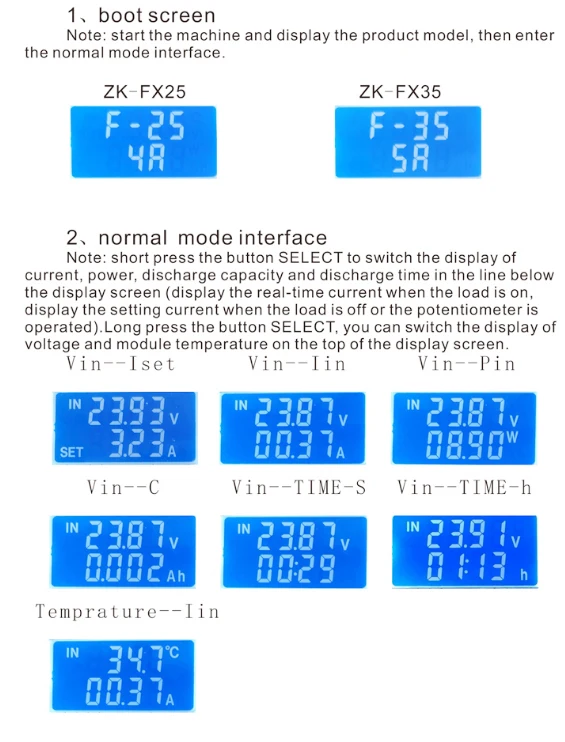

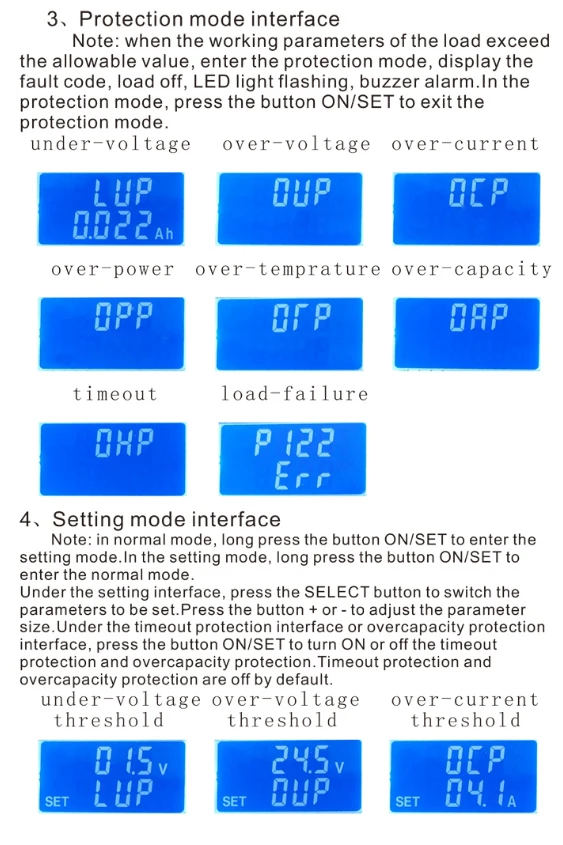

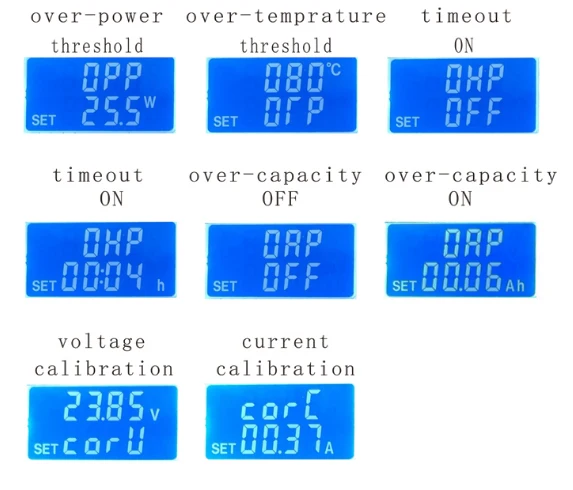

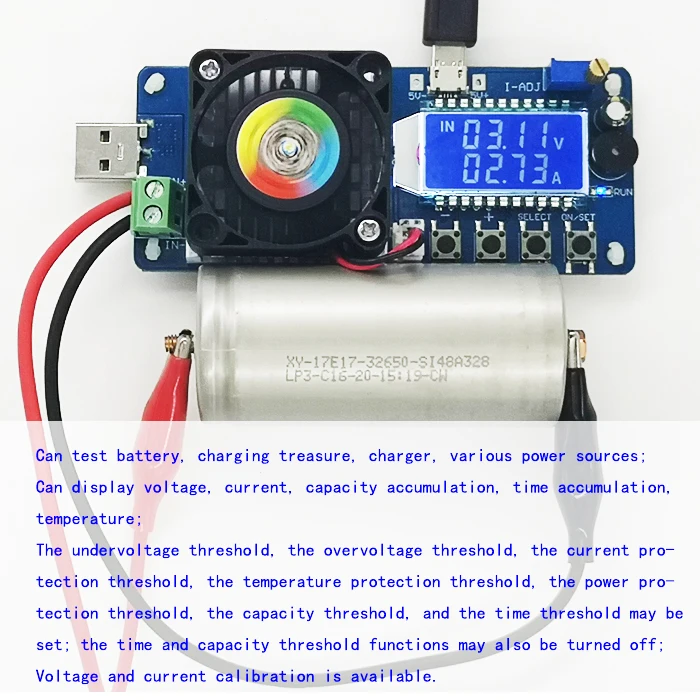

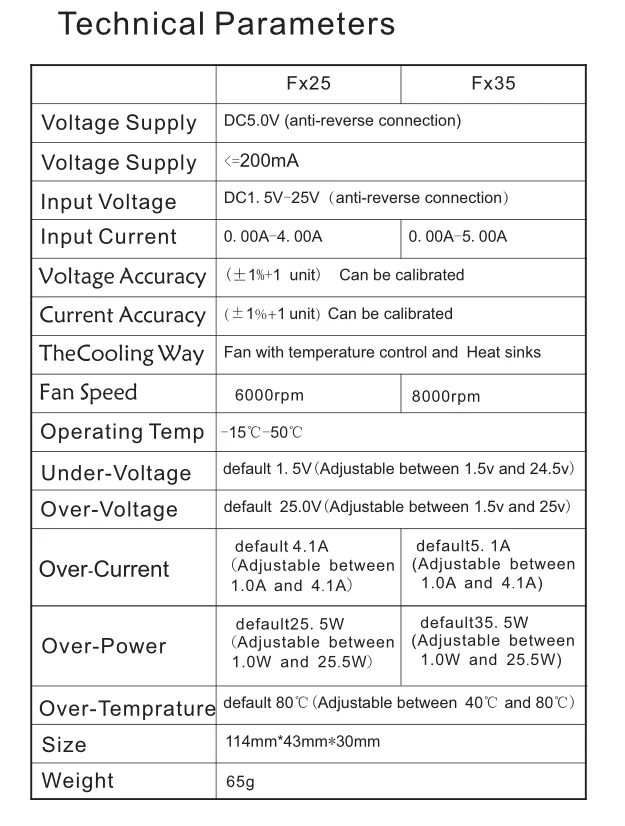

• С отдельной конструкцией блока питания, измерительная цепь и схема дисплея самого продукта не потребляют энергию блока питания, который тестируется, и измерение является более точным и надежным. • ЖК-дисплей, который может отображать входное напряжение нагрузки, входной ток, входную мощность, время разряда, разрядку мАч, температуру продукта и другую информацию. • Полный механизм защиты с защитой от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки и защита от перегрева. • Для регулировки тока используется потенциометр с длинной ручкой, который может поворачиваться вручную без необходимости использования дополнительных инструментов, таких как отвертка. • С функцией коррекции напряжения и тока для удовлетворения высокоточных требований клиентов. • Параметры могут храниться вне питания. • Применяется к различным источникам питания (мощность продукта, зарядное устройство, сокровище зарядки и т. Д.) старение или функциональное тестирование, тестирование различных характеристик разрядки аккумулятора, небольшой нагрузки рабочего стола.     2. Продукт иллюстрации   3. Подобные данные по продукции   3,1 детальные функции   1, ЖК-дисплей дисплей В обычном режиме ЖК-дисплей отображает входное напряжение нагрузки и температуру нагрузки вверх; нисходящий показывает ток нагрузки, мощность, емкость и время разряда. В защищенном режиме ЖК-дисплей отображает код защиты. В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.   2, регулирование тока нагрузки Величину тока разряда можно регулировать с помощью потенциометра.   3, сигнал тревоги и светильник При включении нагрузки индикатор запуска всегда горит, а зуммер не звенит. Когда нагрузка выключена, индикатор запуска выключен, а зуммер не звенит. После входа в режим защиты, зуммер отключает сигнал и индикатор запуска будет мигать.   4, Интеллектуальный Вентилятор охлаждения Вентилятор автоматически запускается, когда сброс нагрузки больше 10 Вт или температура нагрузки больше 40 °C.   5, емкость разрядки и время разрядки Автоматическая статика, до тех пор, пока нагрузка включена (индикатор запуска всегда включен), чтобы начать статику, выключите нагрузку (индикатор запуска не горит), остановите статику, поддерживает хранение питания, Очистите только один метод, чтобы нажать кнопку "-", когда ЖК-дисплей отображает емкость разряда или время разряда. Пожалуйста, очистите данные перед запуском. Максимальная разрядная емкость (OAH) и максимальное время разрядки (OHP) могут быть настроены на ВКЛ или ВЫКЛ в режиме настройки, и может быть установлен Размер порога. При превышении порога нагрузка автоматически отключается, что позволяет без внимания экспериментировать с разрядкой.   6. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения может быть скорректирован. После защиты программного обеспечения выход выключается.   Аппаратные средства защиты:   Порт питания модуля и входной порт нагрузки имеют защиту от обратного хода.   Программное обеспечение для защиты: OVP-Защита от перенапряжения (по умолчанию 25,5 в, может быть установлен самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP); OCP-защита от перегрузки по току (по умолчанию 4.10A/5.10A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP); OPP-защита питания (по умолчанию 25,5 Вт/35,5 Вт, может быть установлен сам по себе, после защиты от питания, индикатор запуска мигает, ЖК-вспышки OPP); OTP-защита от перегрева (защита от перегрева после температуры нагрузки больше 80 °C, индикатор запуска мигает, ЖК-дисплеи OTP); LVP-защита от пониженного напряжения (по умолчанию 1,5 в, может быть установлен самостоятельно, после защиты от пониженного напряжения, индикатор запуска мигает, жидкокристаллический дисплей LVP, в тесте разрядки батареи и других применениях, установите соответствующий LVP, может эффективно предотвратить переразрядку батареи, чтобы не повредить батарею)   7. Нагрузка по умолчанию выключается. После включения нажмите кнопку on/SET, чтобы начать или выключить.   8, все настраиваемые параметры могут храниться вне питания.     3,2 детальную   1, работа потенциометра Потенциометр используется для регулировки тока сброс нагрузки, вращения по часовой стрелке, значение тока увеличивается, и значение тока вращения против часовой стрелки уменьшается.   2. Детальное управление кнопкой   3,3 показать информацию о товаре интерфейс   4. Обратите внимание на   4,1 пожалуйста, внимательно прочитайте руководство перед использованием этого продукта! Если модуль поврежден из-за неправильного использования или если устройство удалено без разрешения, он не будет возвращен. 4,2 напряжение питания должно быть 5 в постоянного тока, источник питания постоянного тока, не используйте Питание переменного тока! Если напряжение выше напряжения, модуль может быть сгорел после включения питания; 4,3 напряжение на входе нагрузки должно быть между DC 1,5 В и 25 В. Ток должен быть ниже 4А (ZK-FX25) или 5А (ZK-FX35). 4,4 входной порт нагрузки не должен быть коротким, в противном случае продукт будет сгореть. 4,5 будьте осторожны, чтобы не промочить модуль. Не замыкайте компоненты на плате. Не прикасайтесь к контактам и накладкам компонентов на плате. 4,6 отказ от ответственности: Этот продукт не может быть использован в медицинских, спасательных, легковоспламеняющихся, взрывоопасных и других областях и случаях. Наша фабрика не будет нести никакой ответственности за их воздействие.
