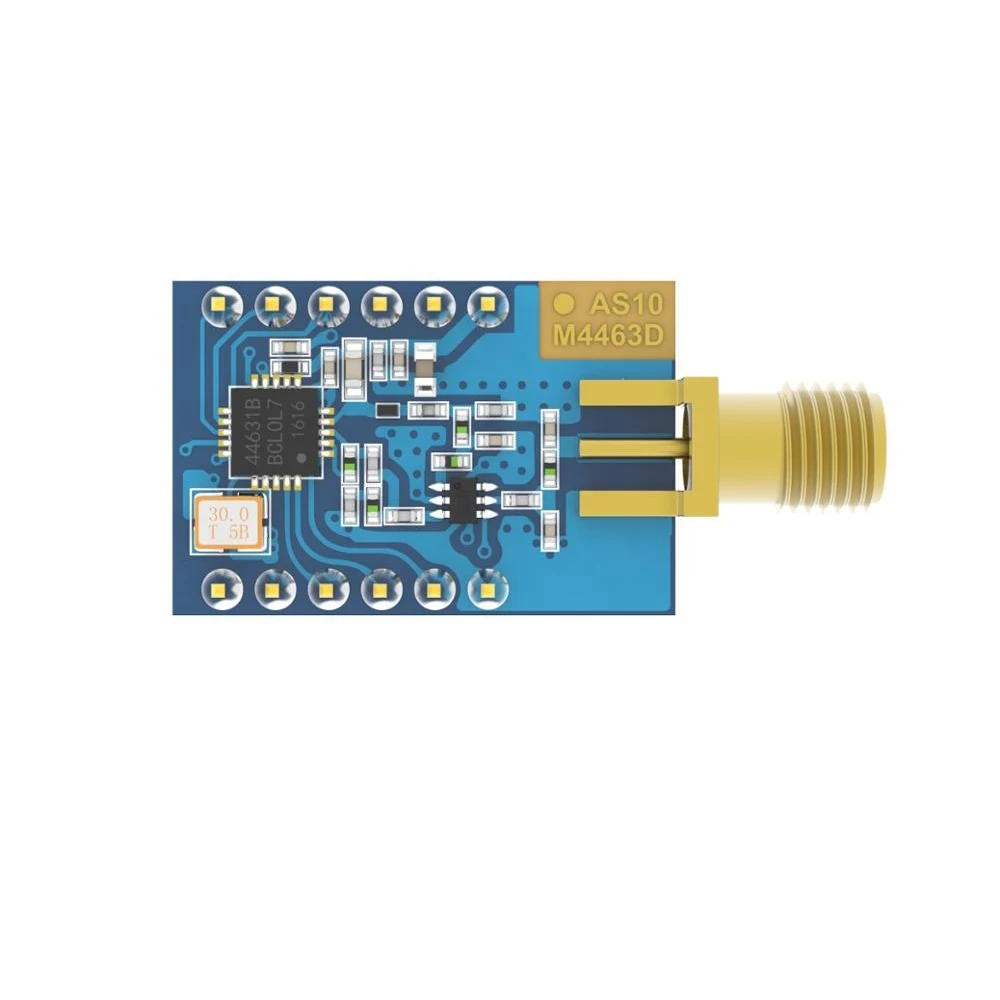

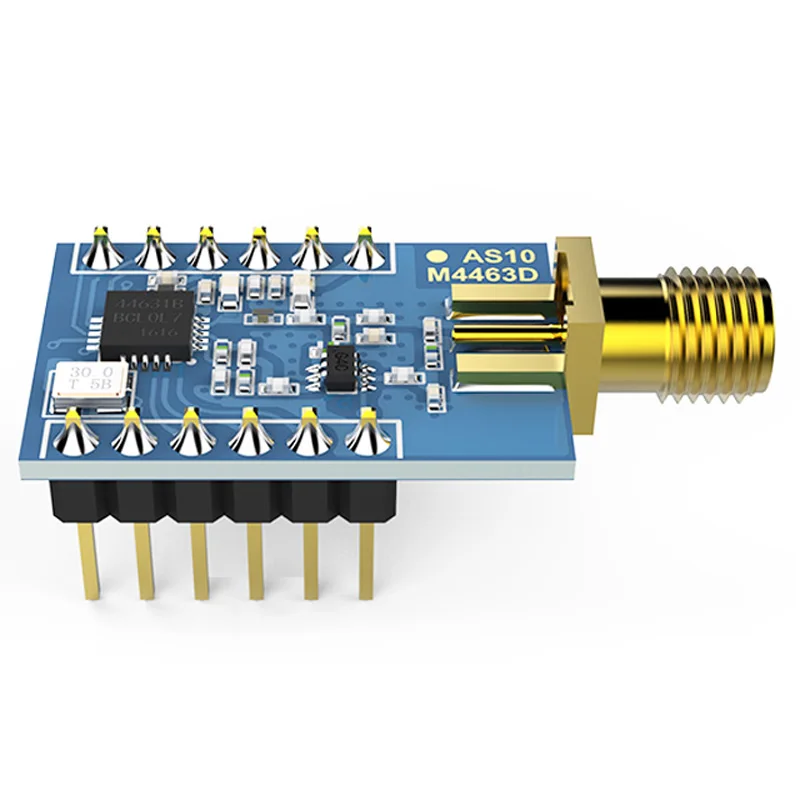

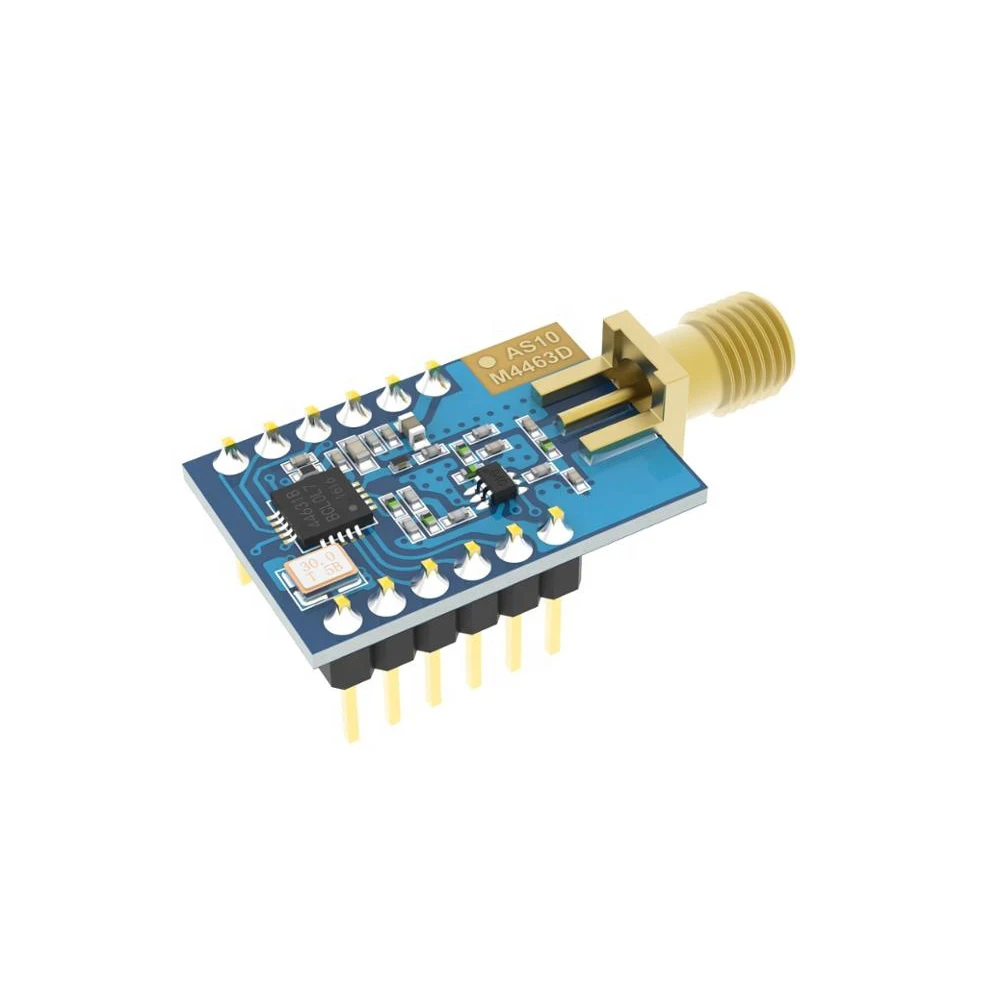

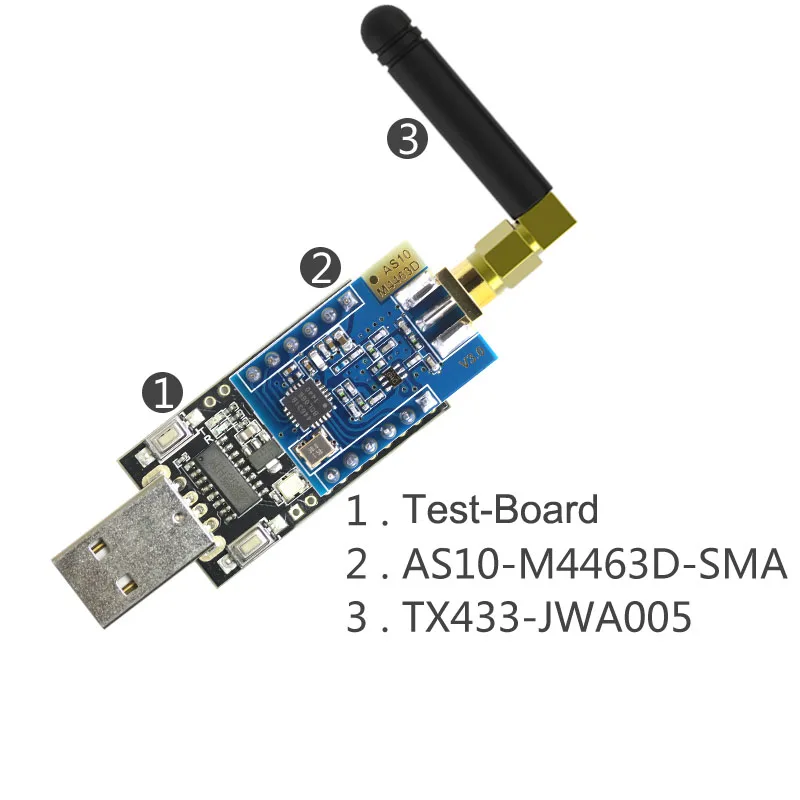

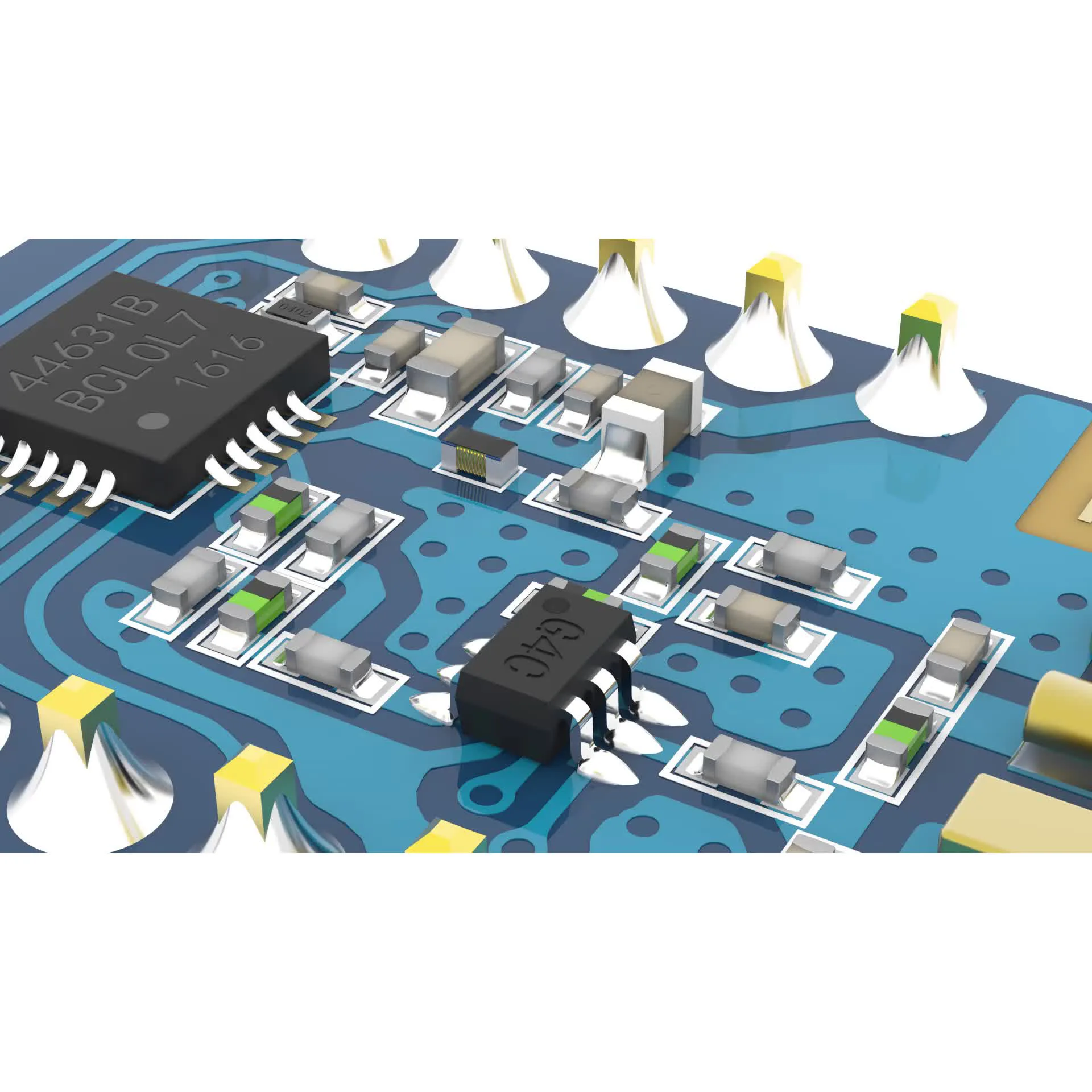

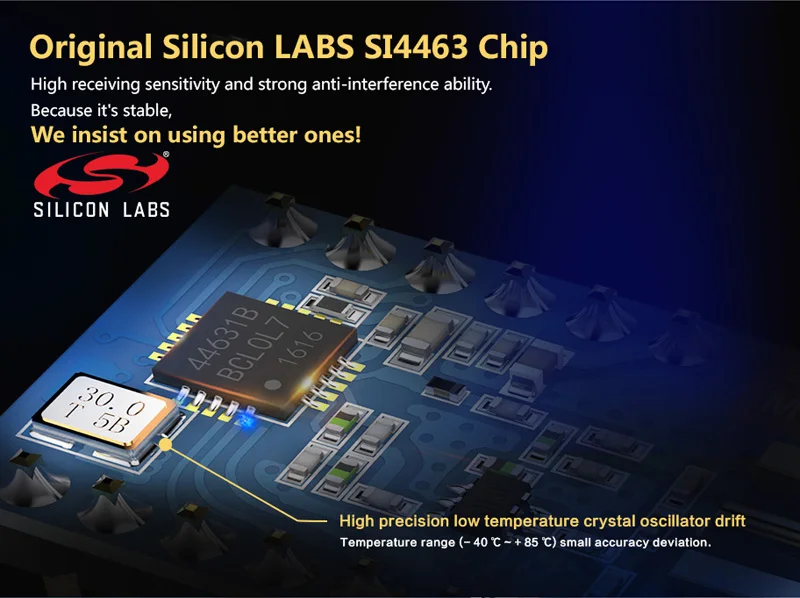

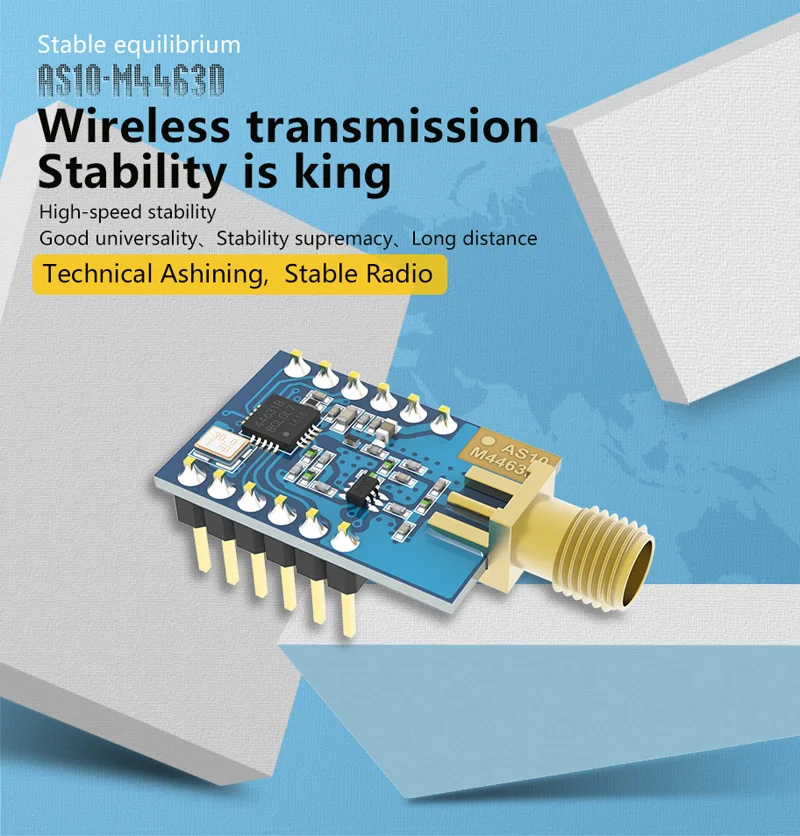

AS10-M4463D-SMA представляет собой 100mW беспроводной со встроенным трансивером передача данных модуль с высокой стабильностью, сильный дифракционные производительность, отличное стены через способность работает на 433 МГц. Он разработан и разработан с использованием оригинального радиочастотного чипа SI4463, импортированного из американской силиконовой лаборатории, с высокой чувствительностью приема и хорошей защитой от помех. Интерфейс SMA совместим с высокопроизводительной антенной, и сконструирована Точная сеть, сочетающая сопротивление, что позволяет модулю иметь достаточную мощность для передачи, хороший спектр, небольшие гармоники, маленький канальный перекрестий и небольшой громкость. Чувствительные устройства, в которых используется материал уровня Мурата в, а также Высокоточный Кристалл 10 ч./м, это модель промышленного стандарта.

Электрические параметры:

Нет.

Имя параметра

Значения параметров

Абстрактная живопись

-1 шт.

ВЧ-микросхемы

Silicon Labs

2

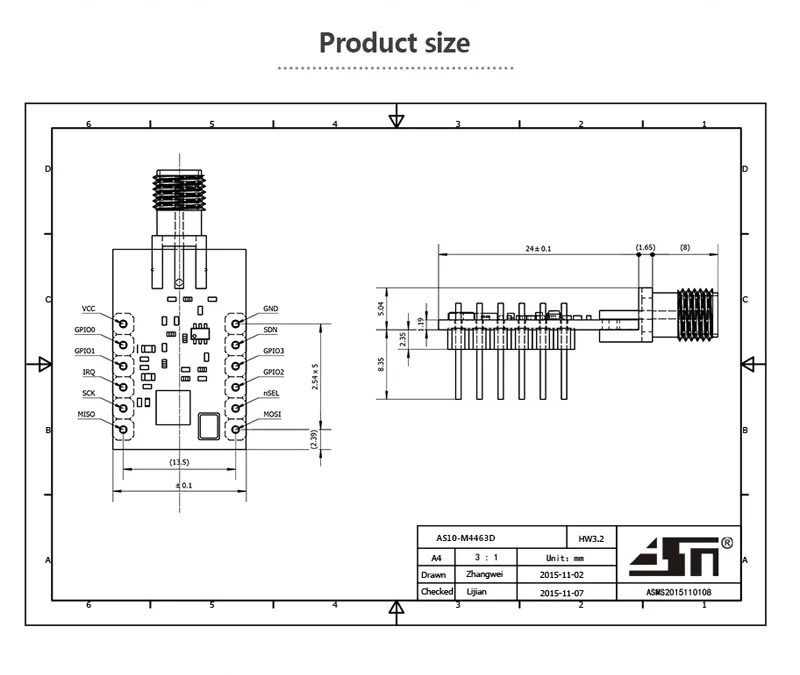

Размер модуля

24*16 мм

Не включает в себя SMA

3

Вес модуля

3,4 г

В том числе SMA

4

Для работы
Частота

425 М ~ 525 МГц

Может быть отрегулирован по, модуль использует Кристалл 30 м

5

Производство ремесло

Процесс защиты окружающей среды без свинца

6

Интерфейс режим

2*6*2,54 мм

Подключаемый модуль

7

Напряжение питания

1,8 ~ 3,6 В переменного тока

Напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно

8

Связь
Уровень

0.7VCC ~ 3,6 V

VCC относится к модуль напряжения питания

9

Измерение
Расстояние

2000 м

Четкий и открытого типа, максимальная мощность, Высота 1,5 м, 1k указатель скорости набегающего потока воздуха

10

Отправка мощность

Максимальная 20dBm

Около 100 мВт

11

Расход воздуха

0,123 k ~ 1 Мбит/с

Браслет регулируется с помощью программного обеспечения, рекомендуется использовать на низком ходу, насколько это возможно

12

Отключить ток

0.5uA

13

Отправка в настоящее время

80mA@100dBm

Источник питания должен быть больше, чем
200mA

14

Получение
В настоящее время

13mA

Среднее значение

15

Связь
Интерфейс

SPI

Максимальная скорость до
10 Мбит/с

16

Передача
Длина

Один пакет от 1 до 64 байт

Один пакет

17

Получения длины

Один пакет от 1 до 64 байт

Один пакет

18

RSSI поддержка

Поддержка

Для получения подробной информации см. Руководство по чипу

19

Антенна
Интерфейс

SMA-KE

Внутреннее отверстие с внешней резьбой, сопротивление 50 Ом

20

Управление
Температура

-40 ~ + 85 ℃

Промышленного класса

21

Управление
Влажность

10%-90%

Влажности, нет
Конденсации

22

Коробка для хранения
Температура

-40 ~ + 125 ℃

Промышленного класса

23

Получение
Чувствительность

-126dBm @ 1 кбит/с

Подробнее см. Руководство по эксплуатации чипа

Интерфейс Разрешение:

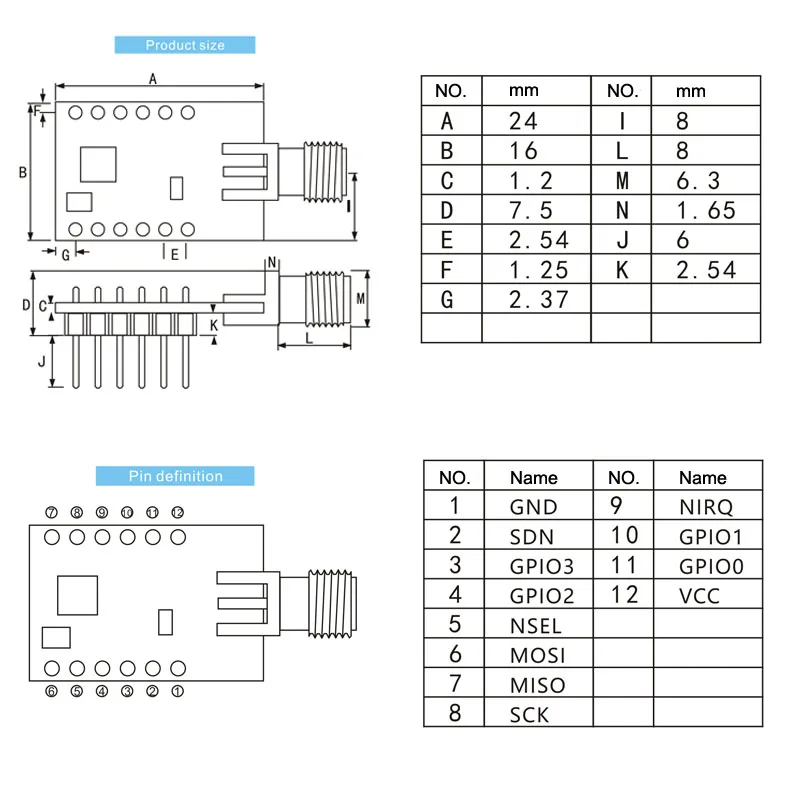

Pin-код
Нет.

Pin-код

Название

Pin-код
Ориентации

ПИН

1

GND

Земле, подключенный к источника питания ссылка заземления

2

SDN

Вход

Модуль работы включает контрольный штифт, низкий уровень для работы
(См. Подробную информацию по SI4463)

3

GPIO3

Выход

Подключен к передаче радиочастотного переключателя внутри модуля, он может не быть подключен и интеллектуальным управлением SI4463

4

GPIO2

Выход

Подключен к приему радиочастотного переключателя внутри модуля, он может не быть подключен и интеллектуальным управлением SI4463

5

NSEL

Вход

Штифт для выбора чипа модуля используется для запуска связи SPI

6

MOSI

Вход

Модуль ввода данных SPI pin

7

Мисо

Выход

Модуль вывода данных SPI pin

8

SCK

Вход

Модуль SPI с таймером

9

Прерывание

Выход

Модуль прерывания pin-код

10

GPIO1

Выход

Выходные данные модуля (см. Руководство по эксплуатации SI4463)

11

GPIO0

Выход

Выходные данные модуля (см. Руководство по эксплуатации SI4463)

12

VCC

Мощность питания, должно быть в пределах 1,8 ~ 3,6 V

Схема:

Нет.

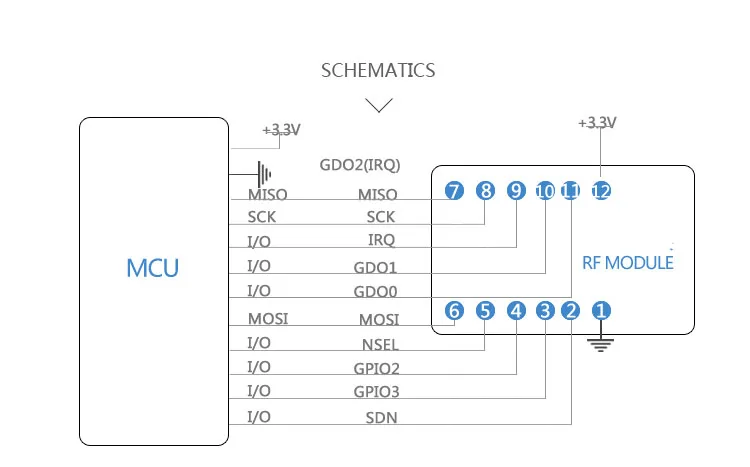

Инструкции по подключению модуля и MCU (Приведите выше MCU STM8L в качестве примера)

1

GPIO0/GPIO1/GPIO2/GPIO3 являются обычными портами I / O, могут быть настроены как различные
Функции, см. Руководство по эксплуатации SI4463.
В том случае, если вы не используете его, он может быть плавать.

2

IRQ pin может не быть подключен, используя SPI запрос, чтобы получить состояние перерыва, но
Рекомендуется подключение и использование внешнего перерыва MCU.

3

Обратите внимание, что соединение с грунтом хорошее, есть большая площадь пола, мощность пульсации
Небольшой, потребители должны увеличить фильтрующий конденсатор и попробовать быть рядом с модулем
VCC и GND pin

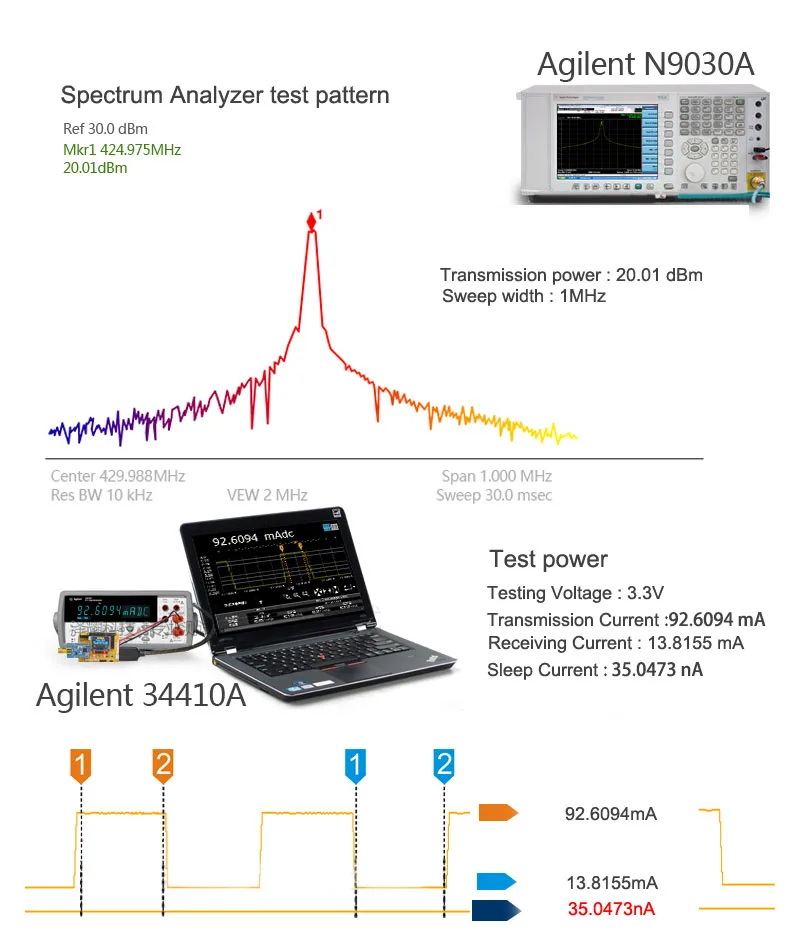

Тесты отчет:
