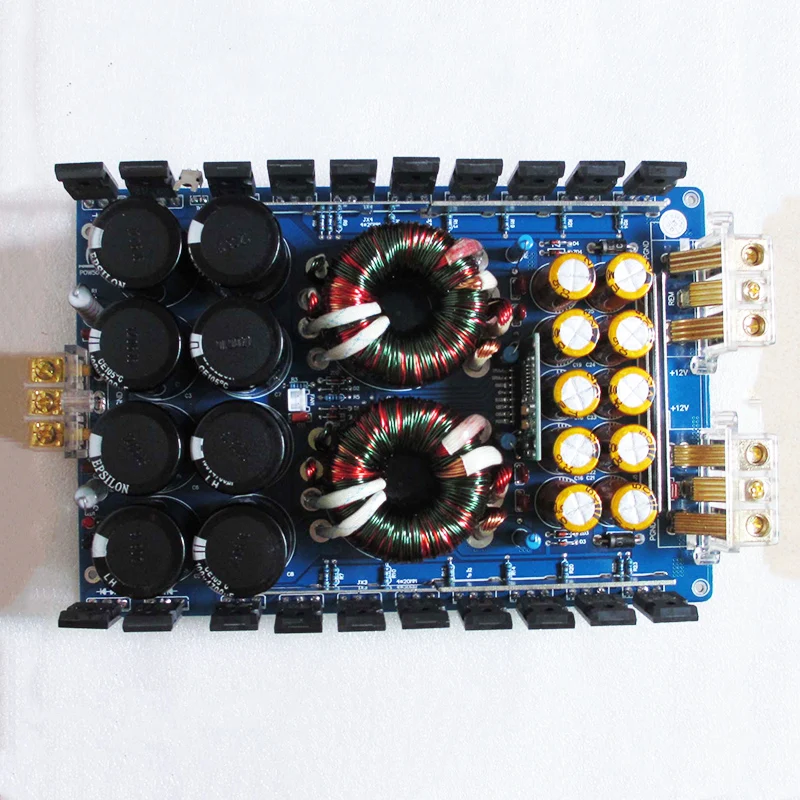

Мощность на выходе 4000 Вт/12 в пост. Тока усилитель мощности автомобиля мощность

Мощность на выходе 4000 Вт/12 в пост. Тока усилитель мощности автомобиля мощность

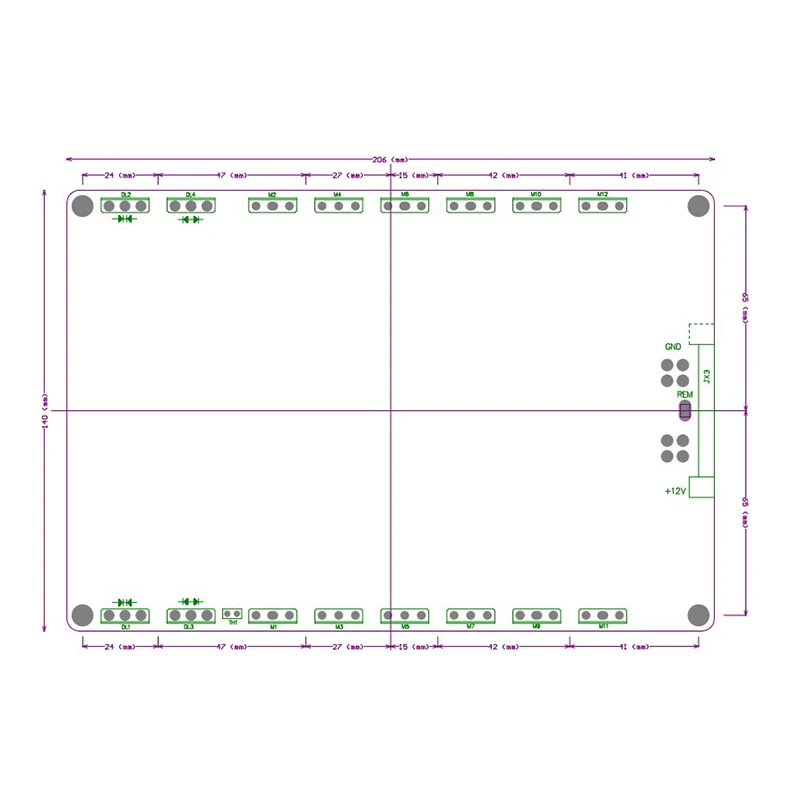

Размер: 206 мм * 140 мм * 65 мм (Д * Ш * В), без торчащей части клеммной колодки.

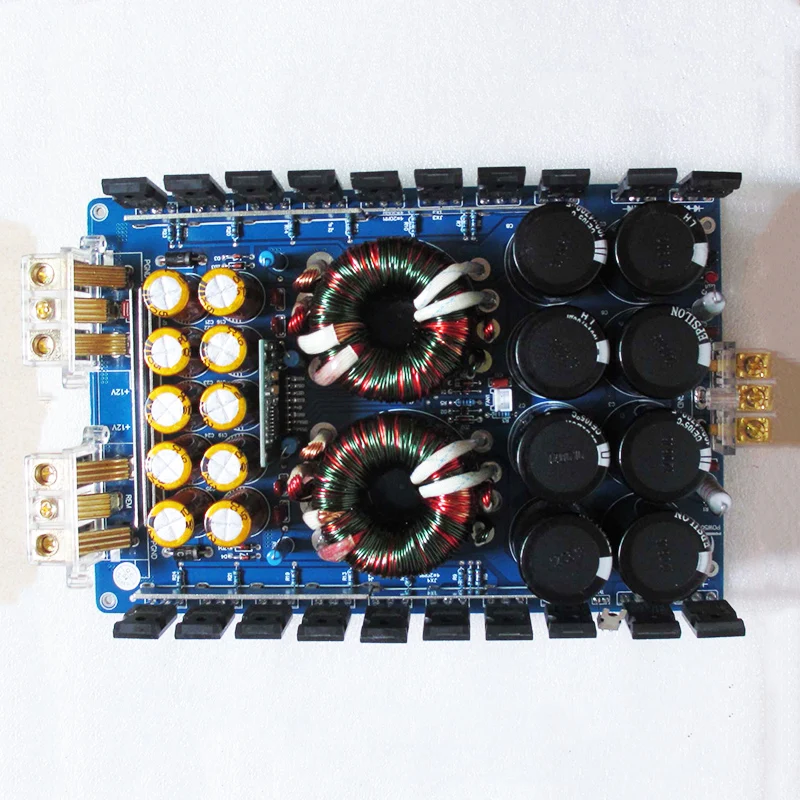

Детали готовой платы:

1. PCB + модуль привода, Сопротивление x Один комплект 2. Конденсатор, Диод/Триод x1 3. Конденсатор входного фильтра (высокая частота и низкое сопротивление) x10 4. Конденсатор фильтра выхода x8 5. Выпрямительный полумост (MUR3060PT / A) x4 6. Импортный FET (IRF064) x16 7. Трансформатор (кольцо T50 4: 23: 7: 7) x2 8. Расширенный литой монтажный зажим (150A) x2 9. 25 мм выход 14 # AWG провод (80A) x4 10. Бусина + изоляционная силиконовая ткань x8

Технические параметры: Тесты условия (Входное напряжение: от отраслевого стандарта 14,4 V)

1. Мощность Тип поставкы: это двухтактный типа 2. Вход напряжение: DC9-16V (типичное рабочее напряжение, DC12V-15V-это самый лучший вариант) 3. Входная мощность: 4200 Вт, высокая эффективность преобразования, до 95%. 4. Вход ток: 4200W/14,4 = 291.7A 5. Выходное напряжение: Положительное и отрицательное, около 80,0 в 6. Выходная мощность: около 4000 Вт

Применение:

1. Мощный импульсный источник питания постоянного тока, серия питания, представляет собой широкий входящий высоковольтный источник питания, который может преобразовывать напряжение постоянного тока DC12V в отдельные и двойные группы 24 В, 28 в, 32 В, В, 36 В, 48V, 72V и другие высококачественные регулируется переключатели Мощность поставок. Может использоваться в различных автомобилях, пароварках, Локомотиве, промышленном управлении, автомобильной аудиозаписи, военных и других областях электронной техники. Например: двигатель постоянного тока, автомобильный усилитель, ЖК-монитор, видеокамера, проигрыватель CD / DVD и т. Д. 2. Стандартные приложения: конверсия автомобильного усилителя мощности, TDA7294, LM3886, TDA7293, 2SC5200 до 2SA1943 и другие усилители мощности, а также другие устройства с питанием от батареи, требующие повышения мощности.

Материал конфигурации:

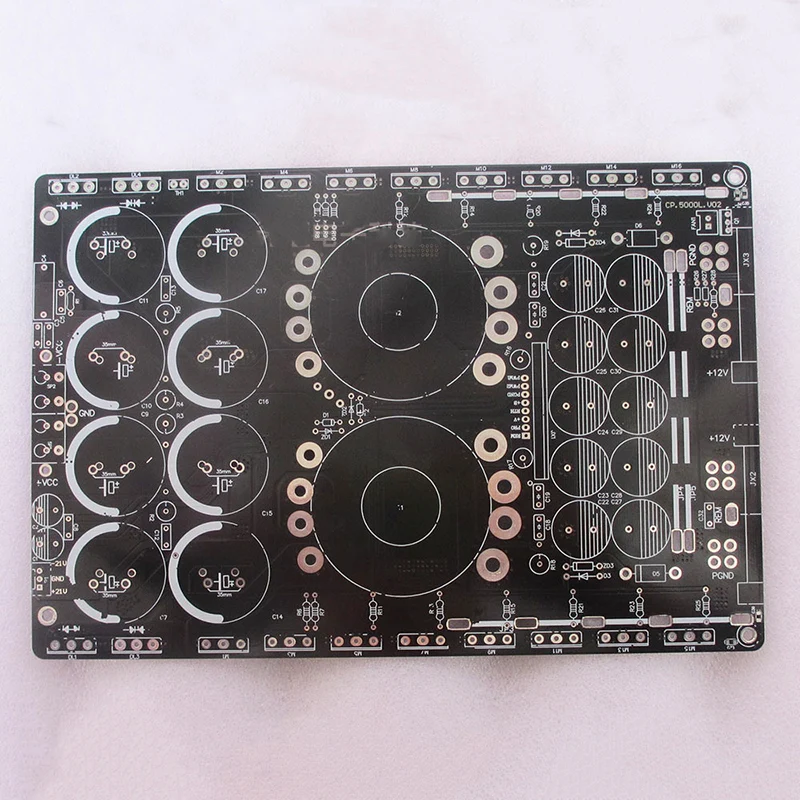

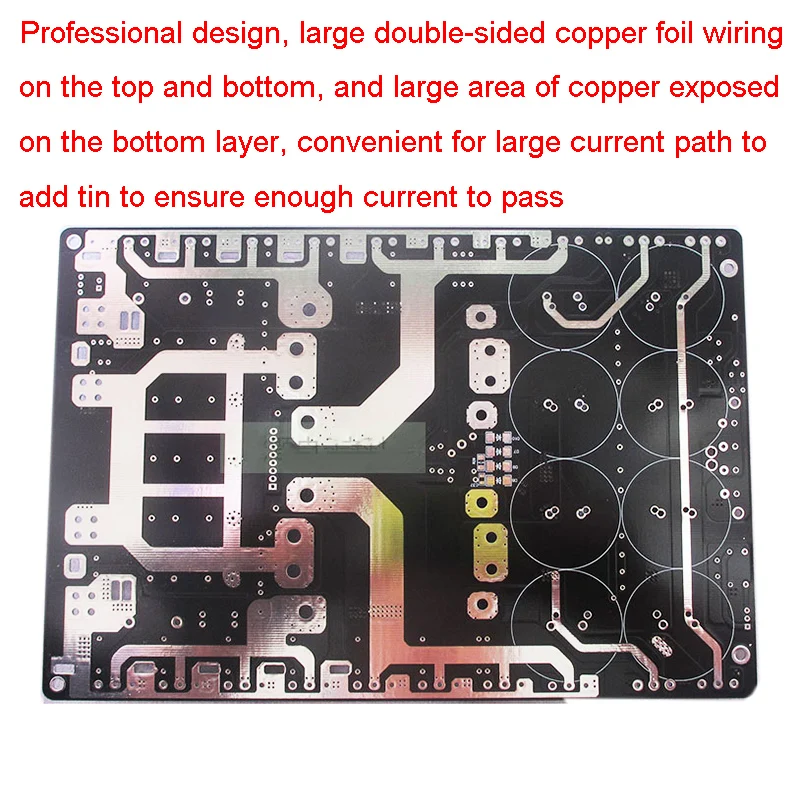

1. PCB принимает 1,6 мм толстый двухсторонний из цельного стекла волокна, Размер: 225 мм * 150 мм * 38 мм, 2,0 oz Толщина металлизированного слоя (меди, весь процесс распыления олова, чтобы обеспечить хорошие проходящие характеристики большого и маленького тока. Первоклассное качество печатных плат, Первоклассная технология производства. 2. Все компоненты совершенно новые и подлинные, особенно устройство переключения питания Jedi импортируется из оригинала. Модуль модуляции ширины импульса TL494 / PWM и окружная цепь управления используют компоненты SMD, которые особенно высококлассны и элегантны. 3. Конденсатор для хранения энергии на входе использует высококачественные высокочастотные низкостойкие конденсаторы 10 2200 мкФ/25 В. Этот конденсатор для хранения энергии работает в высокочастотной, высокотоковой среде и, как правило, использует высокочастотный низкостойкий конденсатор с низким внутренним сопротивлением и низкой утечкой. Он играет важную роль в фильтрации и хранении энергии во всем блоке питания. Без этого конденсатора его нельзя носить. Емкость используется меньше, выходная мощность, оставляющая мощность, является тяжелой, и конденсатор в конце концов будет лопнуть, когда он будет работать в течение длительного времени. 4. Основной силовой фильтрующий конденсатор использует 8 3300 мкФ/100 в, высококачественные электролитические конденсаторы для ног крупного рогатого быта одновременно и 2 104 керамических конденсатора для фильтрации высокочастотных помех. 5. Высокочастотный трансформатор: Используйте 50 петли, меньше Магнитный утечки, высокой насыщенностью магнитной индукции высокой интенсивности, хорошая термическая стабильность Mn-Zn ферритовый сердечник (смотрите картинку) в основном используется (0,8*10 И вторичной (0,8*5 И несколько медных проводов наматываются одновременно, чтобы минимизировать эффект кожи от высокочастотного тока до минимального уровня, чтобы гарантировать, что электропитание по-прежнему будет достаточно при полной мощности остатка. 6. С индикатором питания (зеленый) и индикатором защиты (красный), вы можете увидеть рабочий состояние блока питания с первого взгляда. 7. Зажим входного клемм принимает высококачественные прозрачные литые под Золото клеммы, а максимальный ток выдерживает 200 А (на фото). Ни в коем случае не может быть медвежонка для небольшой клеммы. 8. Схемы электропроводки на входе, выходе и идентификация ключевого материала

Безопасность Производительность: Этот источника питания является высокой мощности с высоким уровнем текущего продукта. Меры защиты не осмелитесь заботы и материалы добротные. На физическом изображении модуля мы можем видеть, что нет никаких следов резки углов.

1. Серия обратных диодов в цепи имеет функцию защиты питания обратного входа. 2. С контуром обнаружения температуры, thermistor в цепи блокируется на радиаторе. Можно определить, что источник питания перестанет работать, когда температура выше, чем 75 градусов по Цельсию, входит в режим защиты от температуры и автоматически возобновляет работу, когда температура уменьшаются. 3. Оснащен схемой обнаружения и защиты внешнего напряжения, и получен от PRO point (защита от пускового устройства низкого уровня). Когда внешняя цепь, например, выход усилителя мощности, короткое замыкание или другие отклонения, как только обнаружится аномальное напряжение, блок питания сразу же перестанет работать и входит в защищающее устройство для защиты дорогой трубки переключателя от выгорания.

Управление советы:

1. Чтобы проверить источник питания, сначала поместите блок питания на кронштейн. Входной шнур питания должен быть правильном подключении входное напряжение должно быть отрегулирован поворотом на 14,4 V, а затем в REM (подключение к 14,4 V переключатель) линии управления. Когда вы увидеть светильник индикатора питания, блок питания работает нормально, а затем проверить выходное напряжение. 2. a) проверка функции защиты от температуры. Короткое замыкание, термистор с пинцетом. В это время включен красный светильник, зеленый светильник выключен, а блок питания не имеет выходного напряжения. Нормальный. (B) для защиты точки дискретизации свинцово-силовой заземления Используйте корневую проволоку и сенсорную PRO (защита от пониженного напряжения). В это время красный светильник включен, и нет выхода напряжения. Работа может быть восстановлена до перезапуска линии REM, а защита внешнего напряжения является нормальной. 3. После того, как тест на мощность является нормой, отсоедините входную линию электропередачи, подключите усилитель мощности или другие цепи нагрузки, обратите внимание на то, что положительная и отрицательная мощность должна быть подключена правильно, затем подключите провод электропередачи, убедитесь, что все правильно подключено, подключите линию управления, Устройство может работает нормально. 4. Проверка мощности является ненормальной, пожалуйста, свяжитесь с нашими сотрудниками магазина как можно скорее или обратитесь за поддержкой.
