MB8AI 8 аналоговый входной модуль, который может собрать 8 дорожных 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 в четыре вида сигналов, каждый канал может настроить входной аналоговый сигнал собранных данных, через интерфейс RS485 выходной модуль, с помощью Modbus-RTU связи, может быть непосредственно адаптирован PLC, DCS и различные конфигурации программного обеспечения в Китае. Получение сигнала, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга

Тип входного сигнала по умолчанию: 4-20 мА (4-20 мА, 0-5 В, 0-10 В, 0-20 мА)

Первая глава продукта

A. Краткая информация

MB8AI 8Аналоговый модуль сбора, который может собрать 8 дорожных 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 в четыре вида аналогового сигнала, аналоговый сигнал, собранные данные, изолируя выходной модуль интерфейса RS485 на основе Modbus-RTU связи, может быть непосредственно адаптирован PLC, DCS и различные внутренние конфигурации программного обеспечения.

Получение сигнала, источник питания, изоляция электрического сигнала связи RS485, эффективное подавление всех видов последовательного режима и помех общего режима для обеспечения точности данных, но также для обеспечения надежности модуля.

Две. Характеристика

1. Использование протокола Modbus-RTU.

2. В соответствии с их собственными потребностями установить Тип входного сигнала каждого канала.

3. Получение сигнала, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга.

4. RS485Выходной интерфейс сигнала связи защищен от перенапряжения и перегрузки по току.

5. Тип входного сигнала и формат связи могут быть установлены программным обеспечением.

Шесть Мощность защита от обратной полярности.

Три. Технический индекс

Проект

Параметр

Входной сигнал

1Вход канал: 8-канальный видеорегистратор для изоляции приобретение

2Тип сигнала: 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 в четыре аналоговых сигнала

3Частота дискретизации:200 Гц(Каждый канал в секундуДвадцать пятьРаз)

4Разрешение: 12 бит AD

ПятьПриобретение точность:Напряжение вход0.2%Входной ток0.3%

ШестьADПриобретения цепи и ПроцессорИзолированная защита напряжения: 1500 В

Связь выход

1Связь протокол: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выход интерфейса с использованием защиты от перенапряжения и перегрузки по току

3Скорость передачи данных: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps

4Проверьте Бит: Нет проверки паритета, проверки паритета

5. Настройка: адрес модуля, скорость передачи данных, паритетные биты могут быть установлены по

6Расстояние связи: 9600bps 1200 метров

7 RS485 связи цепиСхема и ПроцессорИзолированная защита напряжения: 1500 В

Размер модуля

A.Размер отдельного модуля: 104 мм * 72 мм * 26 мм

B.С клеммой и направляющей Размер коробки: 124 мм * 72 мм * 45 мм

Установка метод

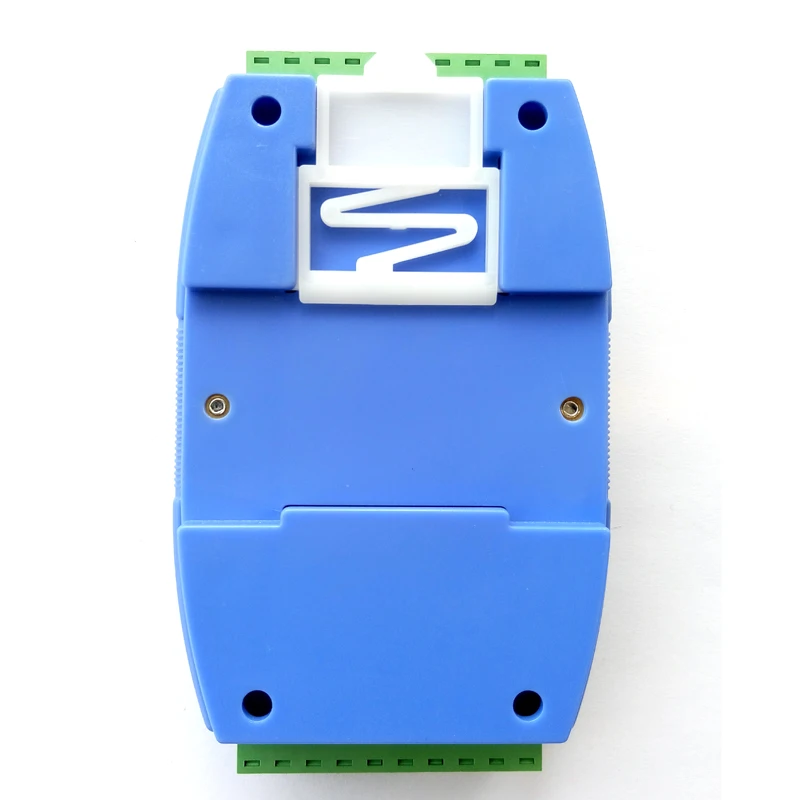

СтандартDINDIN-рейке(35 ммНаправляющая или высокая или низкая)

Рабочая среда

Температура: -10 ~ + 55 Температура влажности: 35 ~ 85% (не роса)

Рабочая источника питания

1Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности источника питания

2Потребляемая мощность: менее 3 Вт

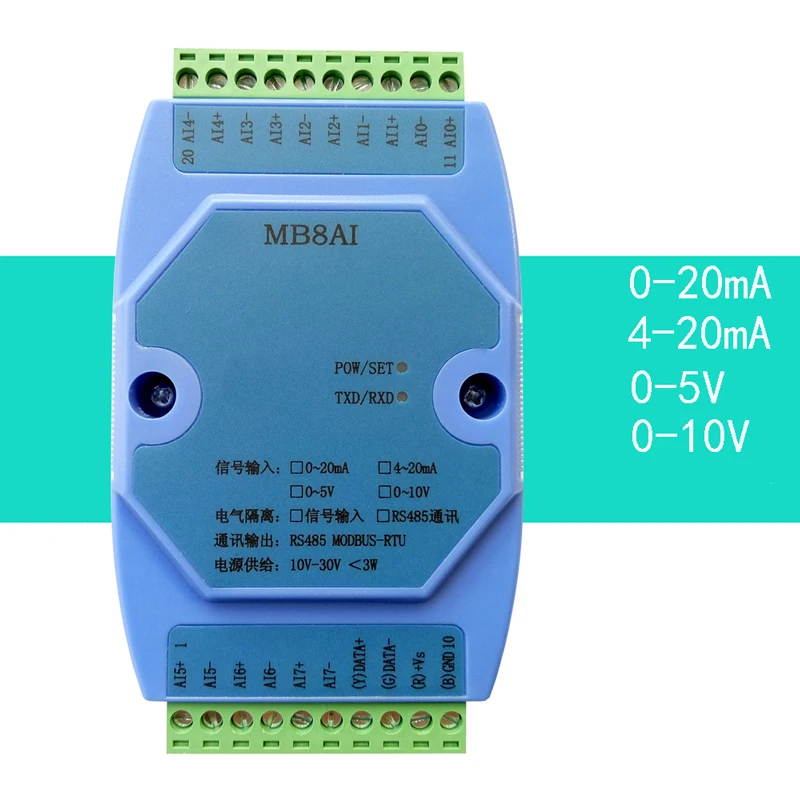

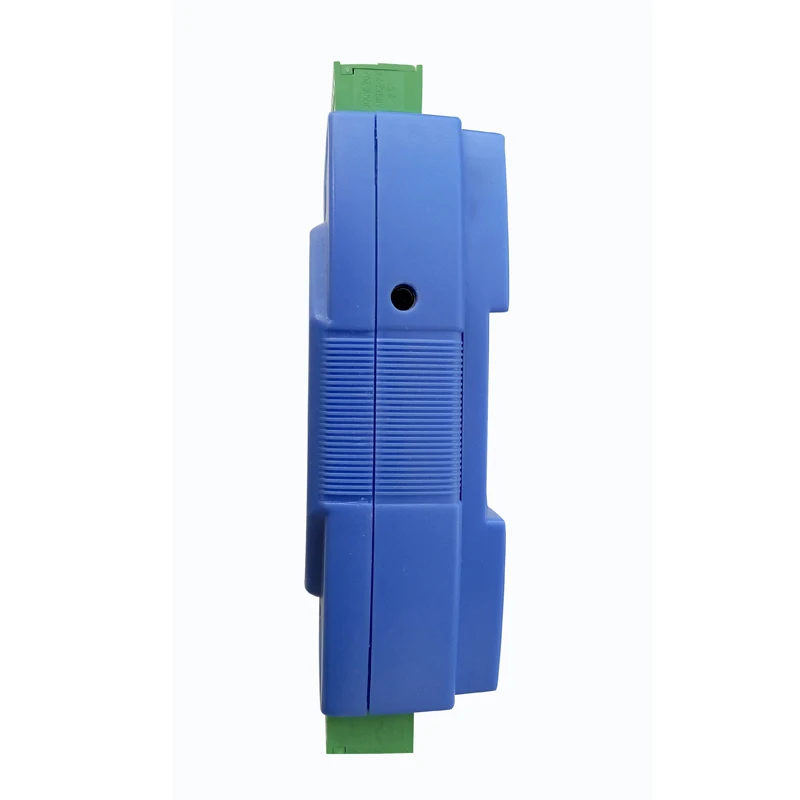

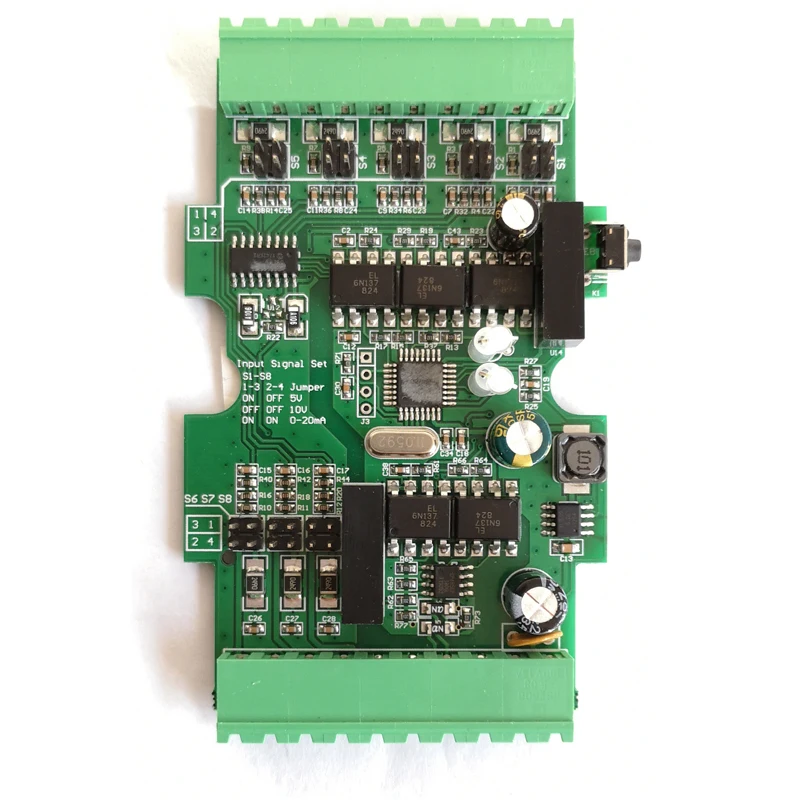

Четыре. Внешний вид изделия

Пять. Описание функции индикатора модуля

1. POW/комплект;Модуль индикация рабочего состояния

A.Светильник движения s всегда включен: модуль работает в рабочем состоянии B. Красный светильник всегда яркий: модуль работает в режиме конфигурации

2. TXD/RXD:Связь индикация состояния

A.Зеленый светильник мигает: связь получает данные B. Красный светильник мигает: модуль посылает данные

C.Зеленый светильник всегда горит: DATA + и DATA-на линии связи RS485 линия подключена к обратному или соединение сломано.

Шесть. Описание функции модуля на правой стороне переключателя

1. Режим работы: Переключение на верхнюю часть, а затем повторный модуль питания; Используйте этот режим при нормальной работе, эта модель не может быть настроена на рабочие параметры; режим параметров связи-это параметр, заданный пользователем, Заводские параметры связи по умолчанию (Адрес: 1, скорость Поттера: 9600bps: Нет, стоп бит паритета 1).

2. Режим конфигурации: Переключение на следующий, а затем повторное питание для модуля питания; Модуль настройки параметров связи, просмотр или аналоговые входные и аналоговые выходные параметры, режим параметров связи является фиксированным (Адрес: 1, скорость передачи данных: 9600bps, паритет: нет, стоп-бит: 1).

Семь. Определение клеммы

POS терминал

Название

Объяснить

POS терминал

Название

Объяснить

1

IN5 +

Аналоговые входные данные 5 канал положительный конец

11

IN0 +

Аналоговый вход 0 канал положительный конец

2

IN5-

Аналоговый вход 5 канальный отрицательный терминал

12

IN0-

Аналоговый вход 0 канальный отрицательный терминал

3

IN6 +

Аналоговые входные 6-канальный положительным концом

13

IN1 +

Аналоговый вход 1 канал положительный конец

4

IN6-

Аналоговые входные 6-канальный отрицательной клемме

14

IN1-

Аналоговый вход 1 канал отрицательный терминал

5

IN7 +

Аналоговый вход 7 каналов с положительным концом

15

IN2 +

Аналоговый вход 2 канала с положительным концом

6

IN7-

Аналоговый вход 7 каналов отрицательной клемме

16

IN2-

Аналоговый вход 2 канала отрицательной клемме

7

DATA +

RS485Связь +

17

IN3 +

Аналоговый вход 3 канала с положительным концом

8

Данных

RS485Связь-

18

IN3-

Аналоговый вход 3 канала отрицательной клемме

9

+ Vs

Мощность вход +

19

IN4 +

Аналоговый вход 4 канала с положительным концом

10

GND

Мощность ввода-

20

IN4-

Аналоговый вход 4 канала отрицательной клемме

Восемь. Источник питания и коммуникационное соединение

Девять. Аналоговый входного соединения

Десять. Принцип блок-схема

Вторая главаModbusЗарегистрироваться и протокол передачи данных

A. Модуль поддерживает код функции MODBUS и диапазон адресов

Тип регистра

Диапазон адресов

Функция код

Функциональное описание размера

Вход регистр

30001-30008

0x04H

Чтение одного или нескольких входных регистров

Держите регистр

40033-40040

40065-40076

40129-40136

0x03H

Чтение одного или нескольких фиксаторов

0x06H

Запись данных для хранения записей

0x10H

Запись одного или нескольких данных для хранения регистра
