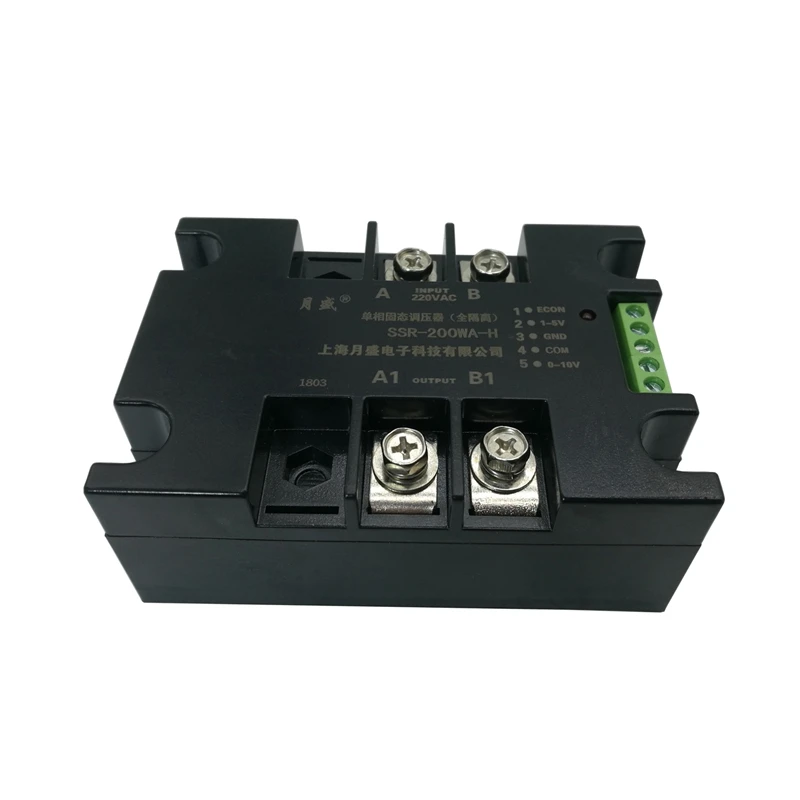

Однофазный полностью изолированный твердотельный регулятор напряжения

Однофазный полностью изолированный твердотельный регулятор напряжения

Особенности

1. Этот продукт является многофункциональным модулем интеграции питания, который сочетает в себе однофазный тиристорный главный контур и триггер переключения фаз с двумя однонаправленными тиристорами. 2. Однофазное Переключение напряжения переменного тока, Входное напряжение: 220 В переменного тока. 380VAC. SCR выход, надежный и стабильный, длительный срок службы и так далее. 3. Использование паяных чипов для максимальной нагрузки 4. Он может принимать 1-5 В, 0-10 В, 4-20 мА и ручной 10 к потенциометра, нет необходимости в внешнем источнике питания, проводка более удобна. 5. Прямоугольная форма, эпоксидная potting (модуль). 6. Используйте подходящий Радиатор при использовании и при необходимости добавьте принудительное воздушное охлаждение. 7. Огнестойкий инженерный пластиковый чехол, отправка защитной крышки, использование латунного радиатора 8. Использование: например, резистивный контроль температуры нагрузки, регулировка мощности, регулирование давления. Лампы накаливания, термостаты, промышленные электрические печи, печи, однофазный контроль скорости двигателя, электрические распределительные устройства, автоматическое управление, цемент, чай, глутамат натрия, корма, добыча и другие смешанные ингредиенты, можно использовать модуль регулятора напряжения для управления Вибрационной Машиной Вибрация сильна. Оборудование

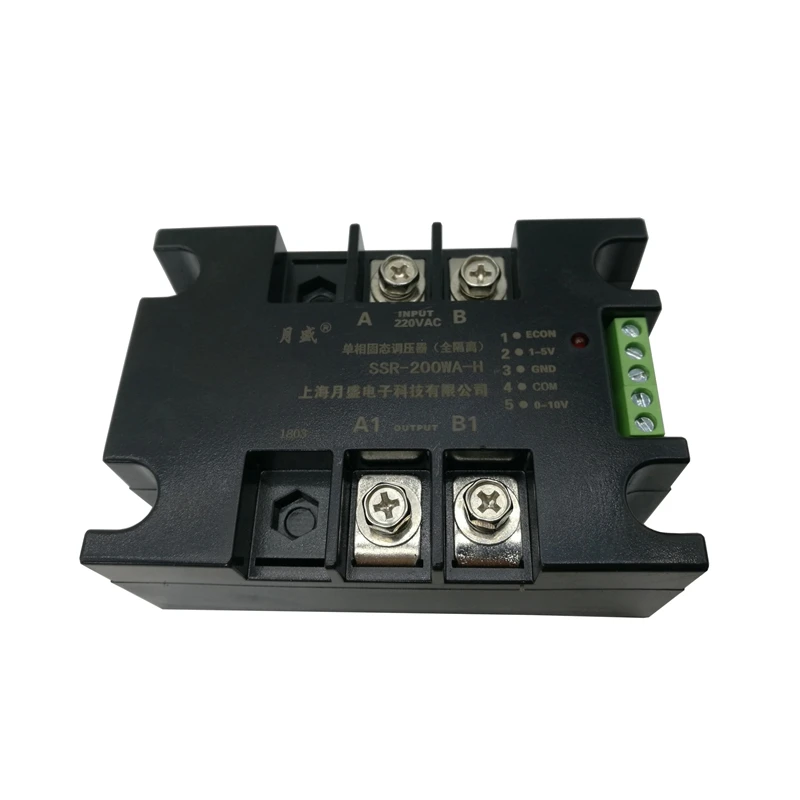

Модель: SSR-20WA-S алюминиевым дном SSR-40WA-S алюминиевым дном SSR-60WA-S алюминиевым дном SSR-40WA-H SSR-60WA-H SSR-80WA-H SSR-100WA-H SSR-120WA-H SSR- 150WA-H SSR-200WA-H

Вход параметры: Рабочее напряжение: нет внешнего источника питания Контрольный сигнал: различные управляющие сигналы 4-20 мА, 1-5 В, 0-10 В, 10 кОм потенциометр Управление ток: 4-20mA Ручное Сопротивление потенциометра: 10 кОм Выход параметры: Напряжение нагрузки: Дополнительное напряжение: 220 В переменного тока Выход: 0-220 В переменного тока. 380VAC выход: 0-380VDC, Номинальный рабочий ток: 200A Падение давления в режиме On-state: 1,5 В переменного тока Минимальный ток: 50 мА Ток утечки при выключенном состоянии: менее 10 мА Производительность высокой интенсивности параметры: Среднее Выдерживаемое Напряжение: 2500VAC, 1 минута Напряжение изоляции: ≥ 2500 В Сопротивление изоляции: ≥ 100MΩ Рабочая температура: -35 ~ 75 °C Мощность частота: 50/60 Гц Условия рассеивания тепла: ≥ 25 А с радиатором, ≥ 40 А плюс вентилятор с сильным охлаждением выберите YS-S радиатор серии Коэффициент безопасности нагрузки: резистивная нагрузка более 2 раз, Индуктивная нагрузка более 3 раз Размеры: 105.0л × 74,0 Вт × 33,0 ч

Размеры и схема установки однофазного полностью изолированного твердотельного регулятора: (единица измерения: мм)

Выбор твердотельных релейных продуктов:

● При выборе продукта различные поля должны быть оставлены на уровне тока в зависимости от характера нагрузки. (Для Резистивной нагрузки, он может быть выбран в 2-3 раза нагрузочный ток. При индуктивной или емкостной нагрузке ее можно выбрать в 3-5 раз по току нагрузки). ● В зависимости от тока нагрузки и температуры окружающей среды, при высокой температуре окружающей среды или плохих условиях рассеивания тепла. Текущая мощность должна быть увеличена. Для предотвращения короткого замыкания нагрузки во время использования необходимо подключить выключатель быстрого отключения или быстроразъемный вентилятор, соответствующий продукту в цепи нагрузки. ● Для индуктивных нагрузок Подключите Варистор на выходе, чтобы предотвратить повреждение тиристора во время перенапряжения. Дополнительный Варистор (MOV): 430-470 в для 240 в, 680-750 В для 440 В и 1100-1200 в для 660 В. ● Во время установки радиатор и контактная поверхность продукта должны быть ровными и гладкими, а слой тепловой смазки должен быть равномерно покрыт на поверхности. Наконец, винты плоской шайбы и пружинной шайбы должны быть прикручены симметрично. ● Когда твердотельное реле выключено в первый раз, затяните крепежные винты с оставшейся температурой, чтобы убедиться, что базовая пластина твердотельного реле и поверхность теплоотвода могут быть в близком контакте для достижения наилучшего эффекта рассеивания тепла. ● Номинальный ток различных типов твердотельных реле является номинальным током, когда температура окружающей среды составляет 40 °C, поэтому тепловыделение должно быть достаточным! ● Обратите внимание на загрузочную сторону. Не используйте мультиметр для определения качества товара!
