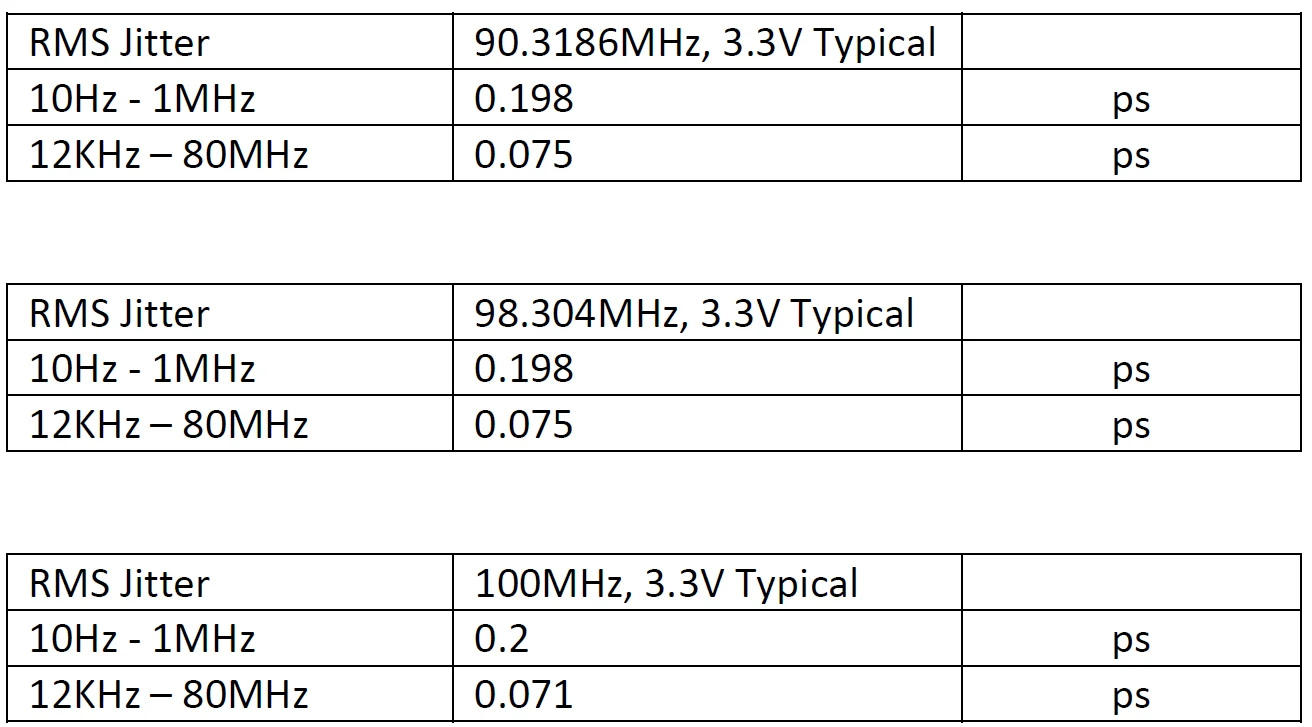

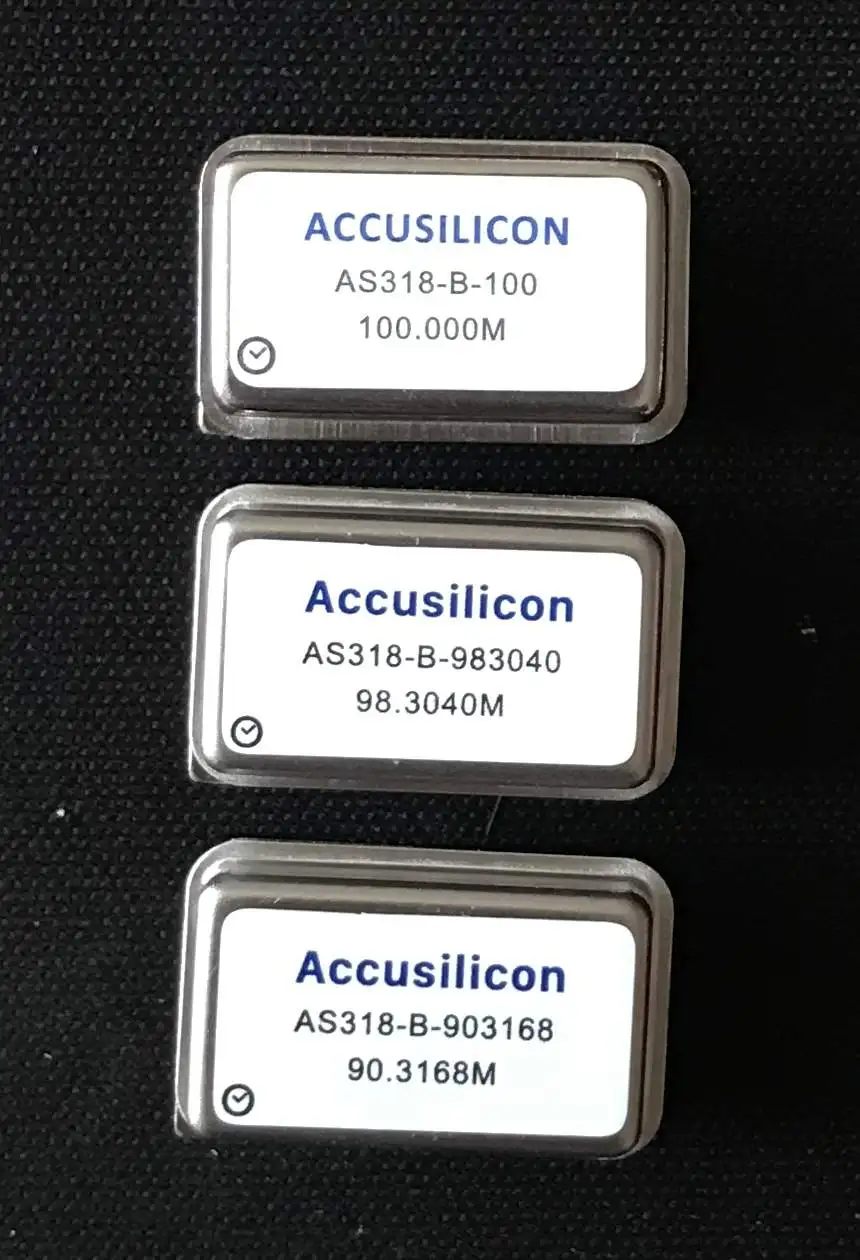

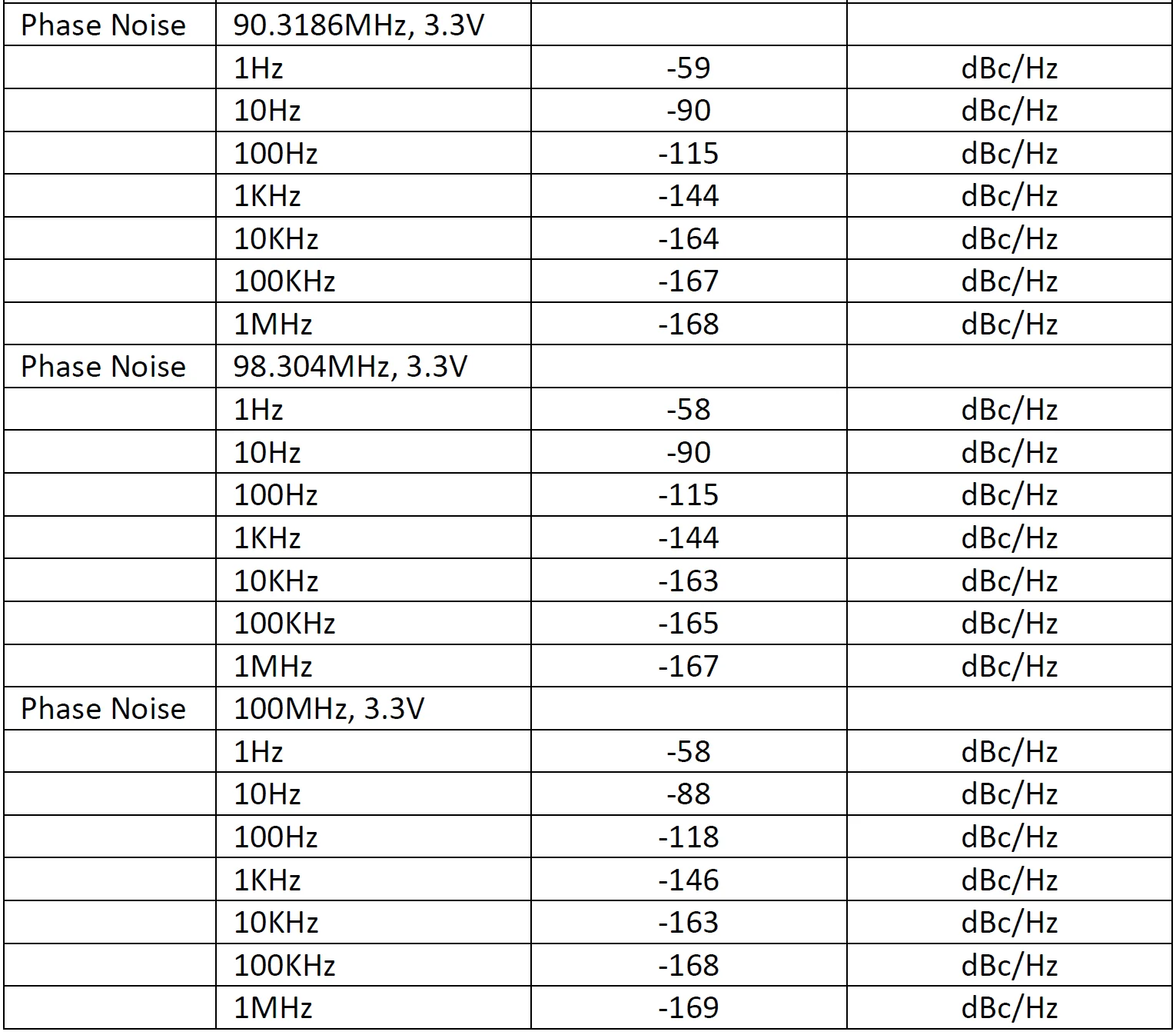

Часы Accusilicon, используемые материнской платой:

R-1 (2021) Характеристики:

1. USB не только передает сигнал IIS на процессор FPGA, но и принимает синхронный сигнал часов, отправляемый процессором FPGA. Интерфейс USB больше не оснащен часами данных. Синхронные часы используются для более точной передачи сигнала, а качество звука значительно улучшается до качества звука предыдущего поколения R-1 плюс di-20 (но не di-20he)(новое обновление)

3. Режим обработки данных FPGA-параллельный режим обработки.

Сигнал IIS-это Режим последовательных данных, для каждой передачи данных требуется тактовой цикл, для кадровых или так канальных данных требуется 64 тактовых цикла, на которые влияет стабильность 64 тактовых цикла.

Параллельный режим требует только одного часа для передачи и обработки 32-битных данных левого и правого каналов, что значительно повышает скорость обработки и не влияет на стабильность часов.

Входные данные IIS (USB и hdmi-iis) немедленно восстанавливаются на две группы 32-разрядных параллельных данных. Сигнал SPDIF демодулируется и отправляется на следующий этап для обработки двумя группами 24-битных параллельных данных. Данные DSD также являются повторным вводом в состав двух групп из 64-разрядной параллельной обработки данных.

По сравнению с прослушиванием параллельный режим обработки может сделать звук более четким, нейтральным, динамическим и аналоговым.

4. Дизайн управления часами новой архитектуры делает работу часов более стабильной, прозрачной и детальной.

5. DSD использует встроенные асинхронные часы для повторной калибровки, что значительно улучшает четкость и динамику воспроизведения.

6. SPDIF поддерживает воспроизведение DOP.

Преимущества и недостатки R-2R ЦАП:

Преимущества:

1, R-2R не преобразует сигнал часов в выходной сигнал.

2. R-2R не чувствителен к дрожанию, но delta sigma достаточно чувствителен.

3. Точность уровня выходного сигнала на R-2R выше, чем у delta sigma

Недостатки:

1. Гармоническое искажение R2R может быть довольно низким, но оно не может быть таким низким, как es9038 pro (delta sigma).

2. Точность Глюка и ступенчатое сопротивление нелегко решить.

Популярный дизайн R-2R года на рынке:

Будь то наборы для самостоятельного изготовления или Заводская продукция, популярностью стали R-2R.

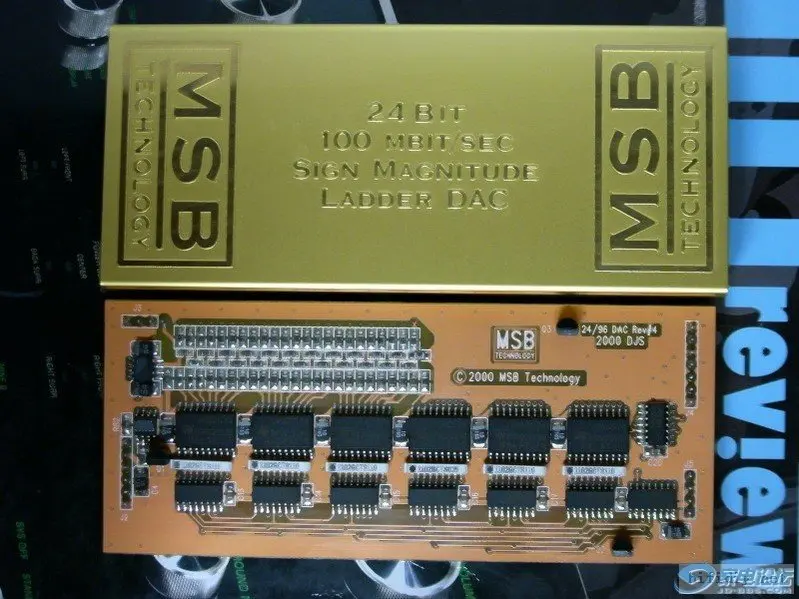

На рынке наборов для самостоятельной сборки по низкой цене, привычный дизайн заключается в изучении старых технологий MSB, но сохраняет только часть преобразования сигнала и отказывается от изысканного дизайна оригинальной фабрики. Этот дизайн преобразует данные в аналоговый сигнал через последовательный вход для переключения регистра IC, что никак не может решить техническую проблему R-2R. Производительность данной конструкции полностью зависит от точности шагового резистора.

Заводская продукция на высоком рынке использует достаточно сложную технологию для решения проблем R-2R, чтобы достичь высокой производительности и качества звука. Некоторые производители используют режим последовательного управления IC регистра сдвига.

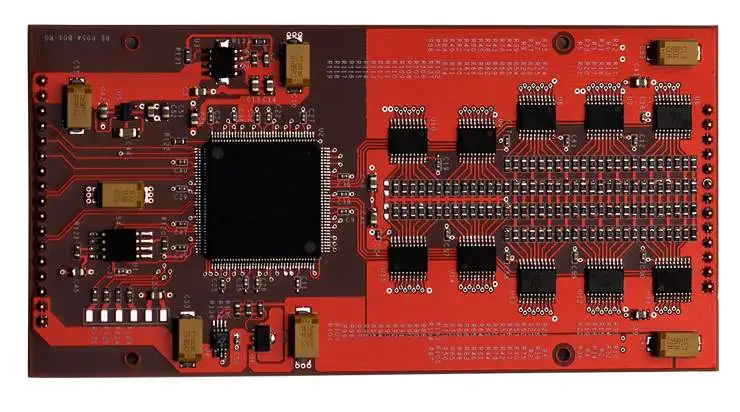

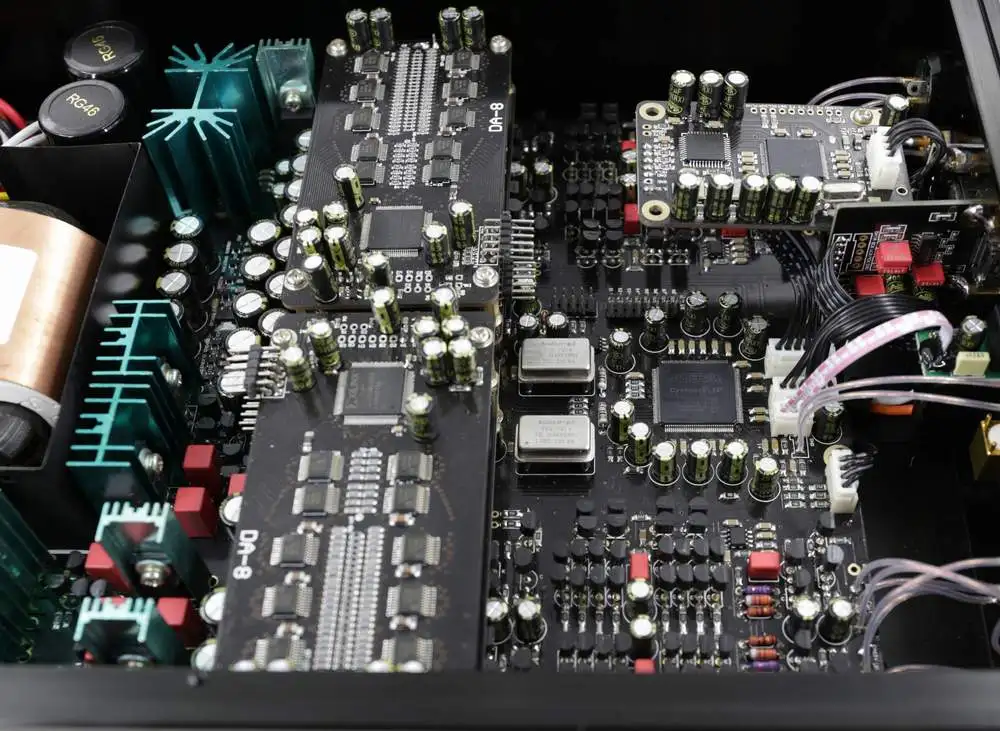

Конструкция на рисунке ниже использует FPGA для параллельного управления переключателем сопротивления лестницы. В параллельном режиме управления каждый переключатель сопротивления бит лестницы управляется отдельно, поэтому он имеет сверхвысокую скорость (параллельный режим требует только одного тактового цикла для вывода всех данных, И серийный режим требует не менее 8-24 тактовых циклов) для отправки или обновления данных и может корректировать данные в любое время, Таким образом, выходной сигнал имеет низкие характеристики искажений, решает проблемы, вызванные допуском сопротивления и глюком.

Точность шагового сопротивления:

Многие люди заботятся только о точности шагового резистора. Они думают, что R-2R зависит от точности резистора.

В настоящее время 24 бит является стандартным, но можно ли сделать точность сопротивления до 24 бит?

Даже если он 16 бит, требование точности составляет 1 / 66536. Даже если точность сопротивления составляет 0.1% (1 / 1000), ее недостаточно. Даже если это 0.01% (1 / 10000), он все равно не может удовлетворить требования 16 бит, не говоря уже о 24 бит

Поэтому точность сопротивления не является направлением для решения проблемы. Если в мире есть резистор 0.00001%, он может удовлетворить требования 24 бит, но дискретное внутреннее сопротивление шагового резистора полностью сотрет преимущество сверхвысокой точности.

Мы должны решить проблему технически, а не только за счет повышения точности резистора. Но в наших изделиях мы по-прежнему используем сверхвысокоточные резисторы.

Очень важные FPGAs:

FPGA-это программируемое устройство логического массива.

В настоящее время FPGA используется во многих продуктах hi end DAC, таких как популярный rockna wavedream DAC

Внутреннюю аппаратную компоновку FPGA можно спроектировать и расположить сложным программным обеспечением, а аппаратное обеспечение можно модернизировать с помощью обновления программного обеспечения.

При обновлении прошивки аппаратное обеспечение обновляется одновременно. Этот вид конструкции отличается высокой гибкостью. Он может улучшить качество звука за счет обновления программного обеспечения, добавить больше обновленных функций и заставить продукт никогда не отставать от времени.

FPGA / CPLD очень важен

FPGA / CPLD-это программируемое устройство логического массива.

В настоящее время FPGA используется во многих продуктах hi end DAC, таких как популярный rockna wavedream DAC

С 2008 года мы начали использовать дизайн FPGA в продуктах DAC.

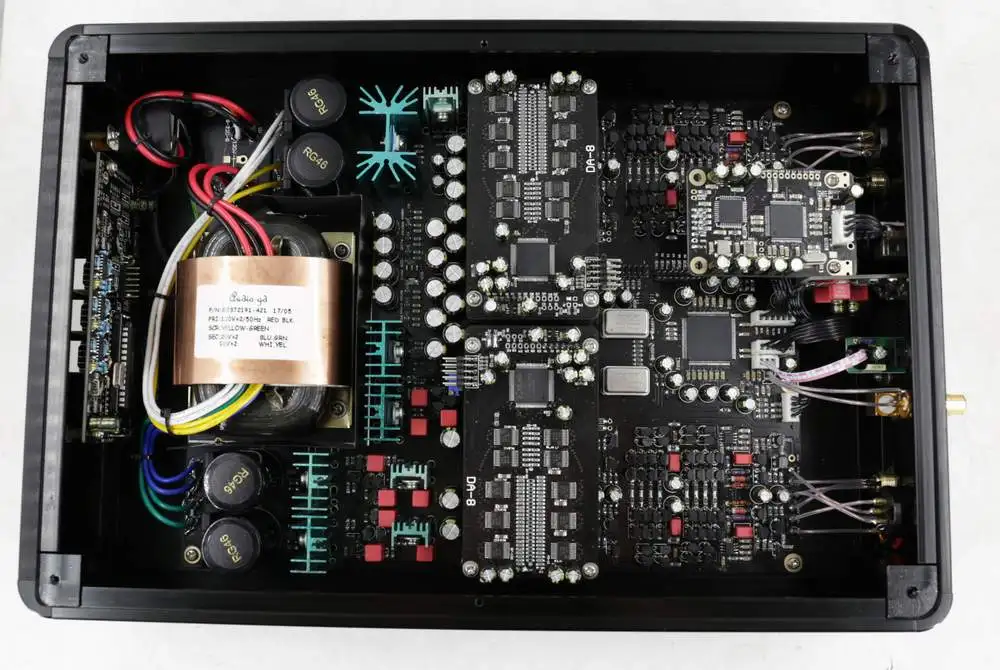

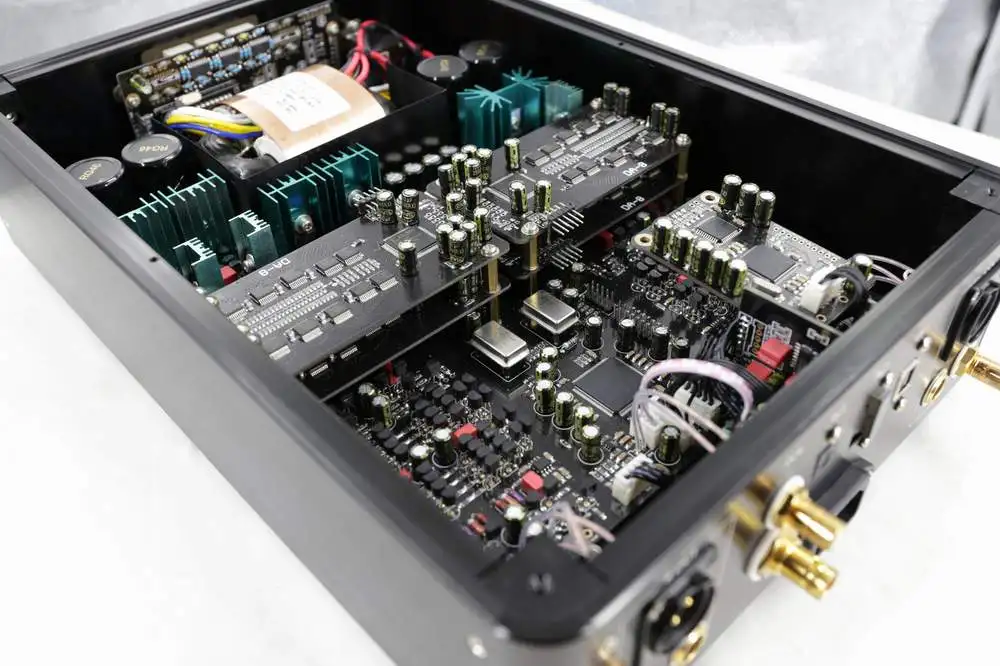

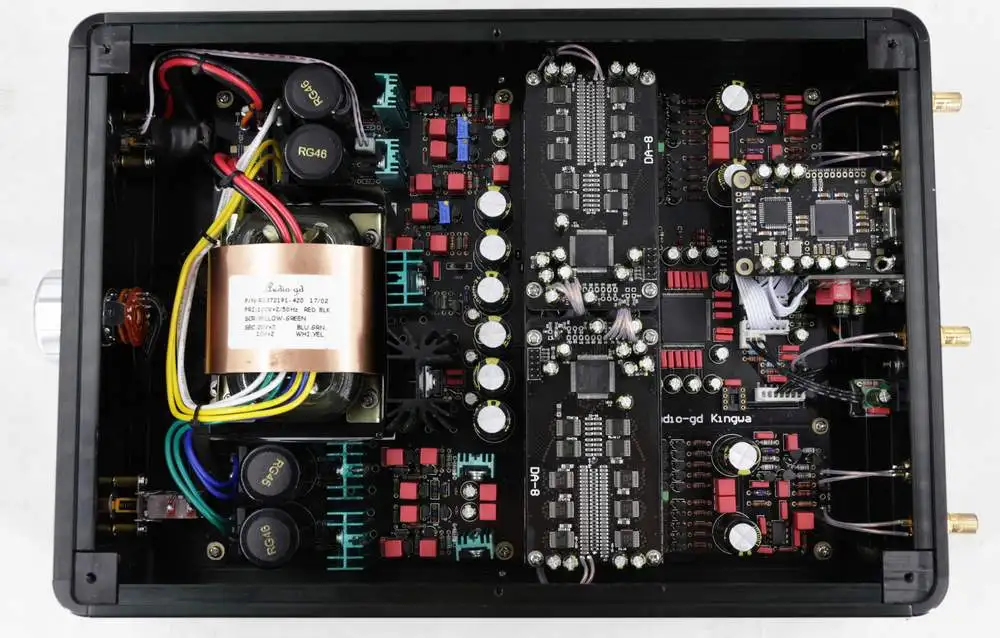

Цифровая схема состоит из одной FPGA и пяти чипов CPLD.

Внутреннюю аппаратную компоновку ПЛИС можно спроектировать и расположить с помощью программного обеспечения, а аппаратное обеспечение можно обновить с помощью обновления программного обеспечения.

При обновлении прошивки аппаратное обеспечение обновляется одновременно. Этот вид конструкции отличается высокой гибкостью. Он может улучшить качество звука за счет обновления программного обеспечения, добавить больше обновленных функций и заставить продукт никогда не отставать от времени.

Ответственный FPGA / CPLD

1. Высокопроизводительный демодулятор SPDIF встроен в FPGA вместо низкопроизводительных чипов демодулятора SPDIF, таких как DIR9001, wm8805 и ak411x

2. Реорганизовать часы и технологию FIFO, выходные данные могут быть точно синхронизированы с часами, отклонить дрожание

3. Встроенные 2, 4 и 8 цифровых фильтра и различные алгоритмы режима NOS для пользователей для выбора наиболее персонального голоса.

4. Имитируйте тембр tda1541 + saa7220 с помощью уникального дизайна.

Конструкция источника питания:

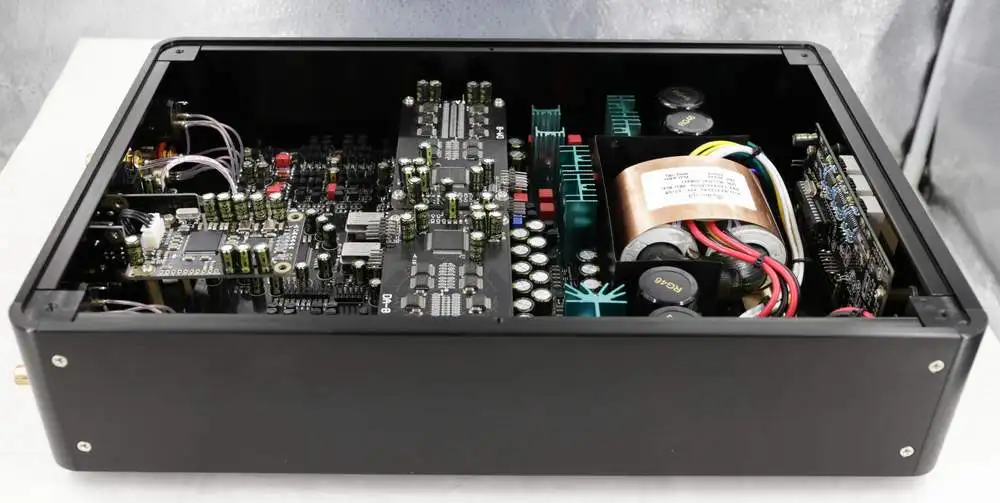

В ЦАП встроены 13 групп сверхвысокой скорости и сверхнизкого уровня шума, а также сформирован двойной регулятор напряжения для лучшего устранения шума мощности и питания разных частей.

Обратите внимание:

Даже если продукт доставляется после 100 часов старения, согласно отзывы вам многих пользователей в прошлом, для достижения лучшего состояния требуется не менее 300 дополнительных часов старения. При старении лучше всего подключить источник сигнала для воспроизведения музыки (выключите усилитель, если не хотите слушать музыку)

Описание функций:

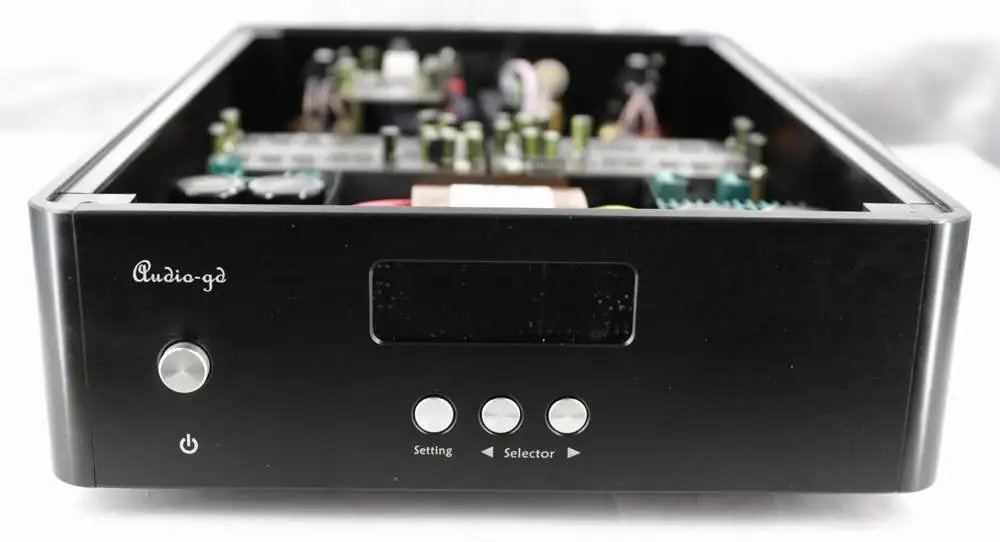

ЦАП может устанавливать внутренние Функции обработки с панели для изменения стиля голоса, не открывая шасси.

Важное примечание:

Когда будете готовы нажать кнопку "Настройка", предлагаем вам отключить громкость усилителя и прекратить воспроизведение музыки источника сигнала.

Благодаря наилучшему качеству звука ЦАП не имеет функции отключения звука. При изменении внутренней настройки ЦАП выдаст звуковое переключение линии.

Если кнопки больше не нажимаются примерно на 5 секунд, дисплей больше не будет мигать. Пользователь может нажать, чтобы воспроизвести музыку источника сигнала и вернуть громкость усилителя к нормальной громкости прослушивания.

Кнопка настройки:

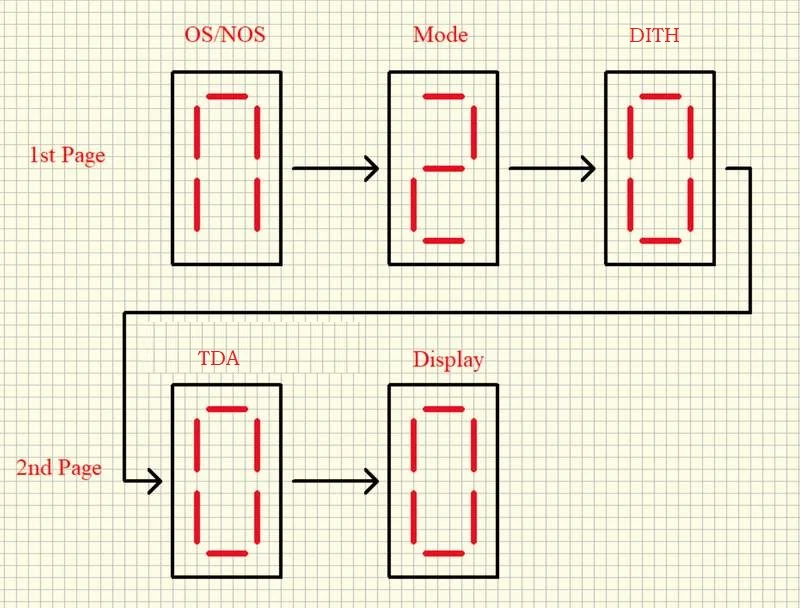

Согласно меню настроек он разделен на две страницы. Первая страница имеет трехзначный светодиодный дисплей, а вторая страница-двухзначный светодиодный дисплей.

Нажмите один раз, бит дисплея на экране отображается, указывая, что функция бит может быть изменена. Нажмите кнопку "селектор", чтобы изменить его функцию настройки. Когда дисплей мигнет, нажмите кнопку «Настройка» еще раз, следующий бит дисплея начнет мигать, и настройка может быть изменена. Если вы повторно нажимаете кнопку "Настройка" во время мигания синхронизатора, меню перейдет на вторую страницу.

OS / NOS (технология перескальзывания)

«O»-это выбрать технологию супердискретизации (OS), «n»-это выбрать технологию no supersдискретизации (NOS).

Режим (режимы OS и NOS):

Когда установлено значение OS / NOS "O", ЦАП работает в режиме супердискретизации, а нижний режим цифровой ОС делает звук густым, теплым и мягким. Или в зависимости от ваших предпочтений к звуку.

Режим "0": NOS режим традиционной технологии

Режим "2": 2х переставка.

Режим "4": 4х переставка.

Режим "8": 8х переставка.

Когда установлено значение "n", ЦАП работает в режиме NOS, а новая конфигурация архитектуры обновлена в режиме NOS, поэтому на дисплее отображается 1-3, И в результате есть только один режим NOS.

Размер:

Активация (1) PLL или отключение (0) для всех входов.

TDA: (симуляция saa7220 + tda1541a)

Activate (1) ЦАП имитирует работу функции saa7220 + tda1541a. Затухание цифрового фильтра снижено с-130дб до-55дб. Мы предлагаем, чтобы при включении этой функции Установите на ОС OS2 или OS4. Saa7220 работает в 4 раза больше, чем супер частота дискретизации. Однако эта функция может повлиять на тембр в любом режиме.

Функция отображения:

Активируйте (1) функцию автоматического закрытия экрана дисплея, и экран дисплея автоматически закроется после остановки работы в течение примерно 10 секунд. Отключите (0) функцию автоматического закрытия экрана, и экран будет постоянно включен.

Кнопка выбора:

Когда дисплей не мигает, его можно использовать для выбора источника входного сигнала.

Когда дисплей мигает, его можно использовать для изменения настроек функций.

Определения HDMI: (совместим с аудиоформатом PS),

Сигнал MLCK не требуется для этого устройства, но это не пострадает, даже если источник сигнала имеет выход MLCK.

Руководство по обновлению прошивки:

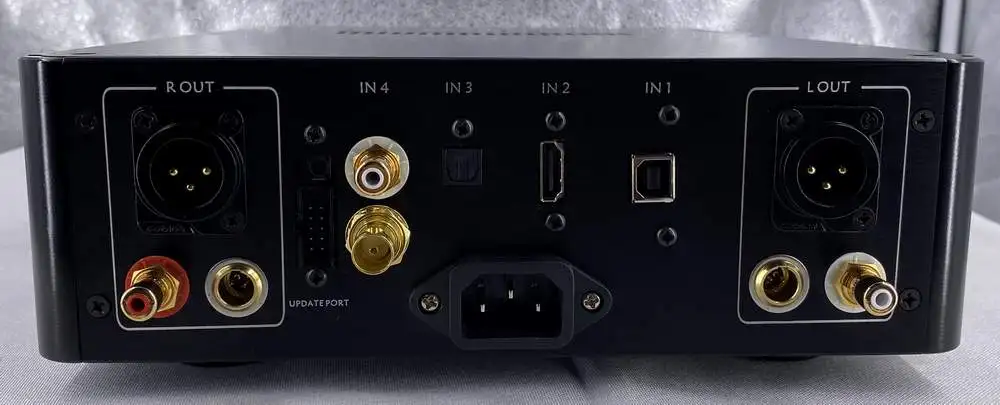

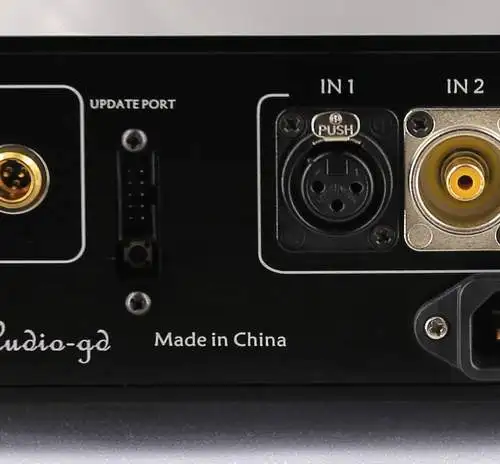

На задней панели продукта есть интерфейс обновления, пользователи могут подключаться для обновления прошивки FPGA и прошивки Amanero, не открывая аппарат для обновления.

Порт обновления 10-контактный разъем.

Подключите устройство Altera Blaster downloader для обновления внутренней прошивки FPGA через компьютер, чтобы повысить функциональность или производительность.

Тумблер для обновления порта.

Используется для обновления встроенной прошивки Amanero.

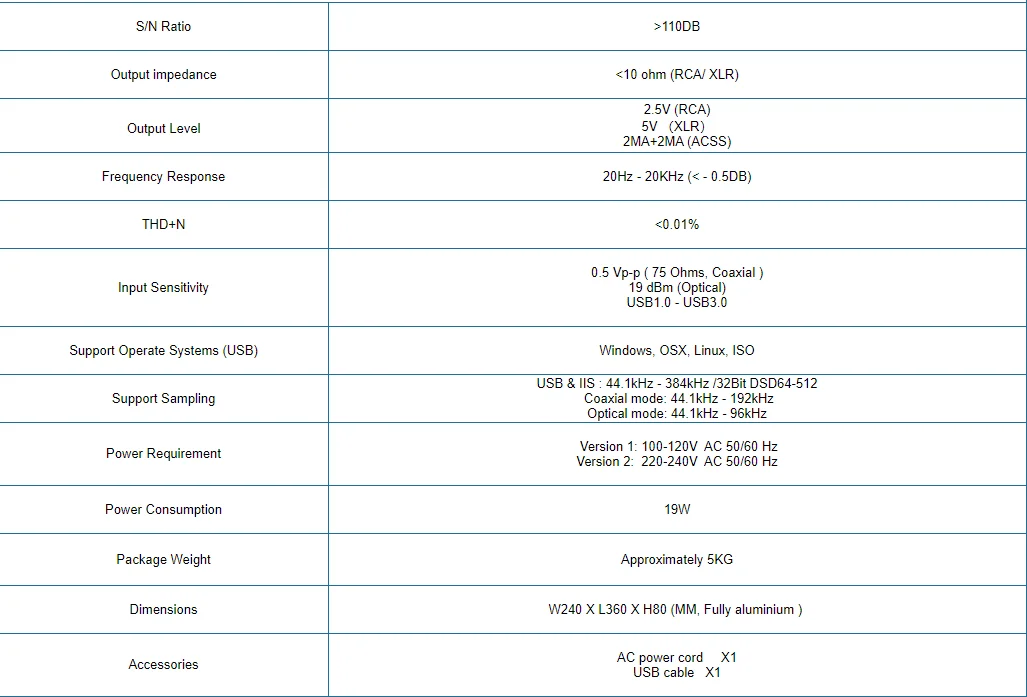

Проверка параметров-это состояние продукта, установленного в OS8, и после калибровки звука, мы продолжаем преследовать звук больше как настоящий, более музыкальный и аналоговый аромат, например, измененные параметры не будут сообщены.
