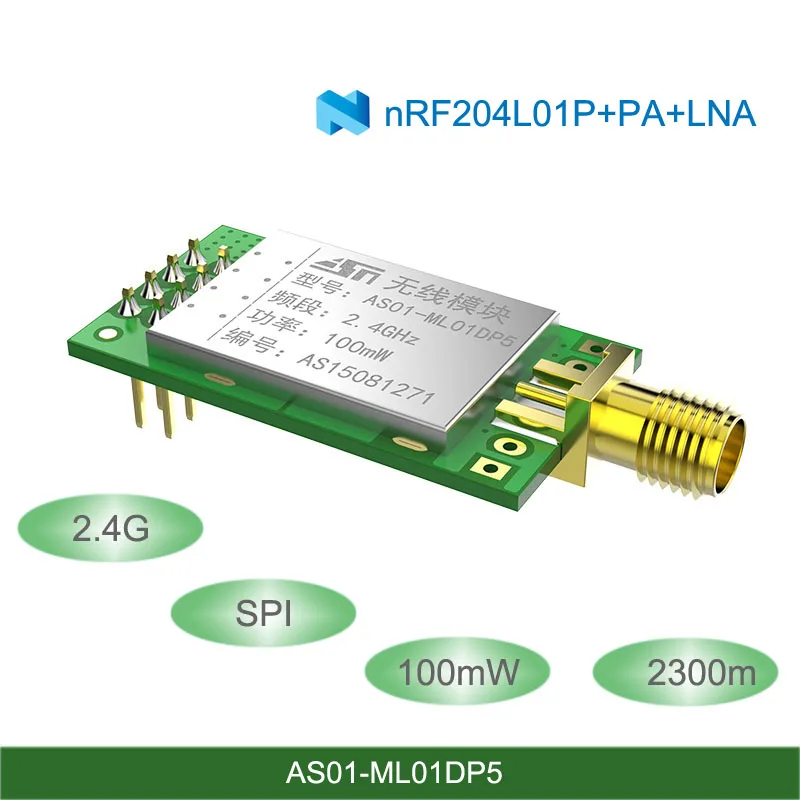

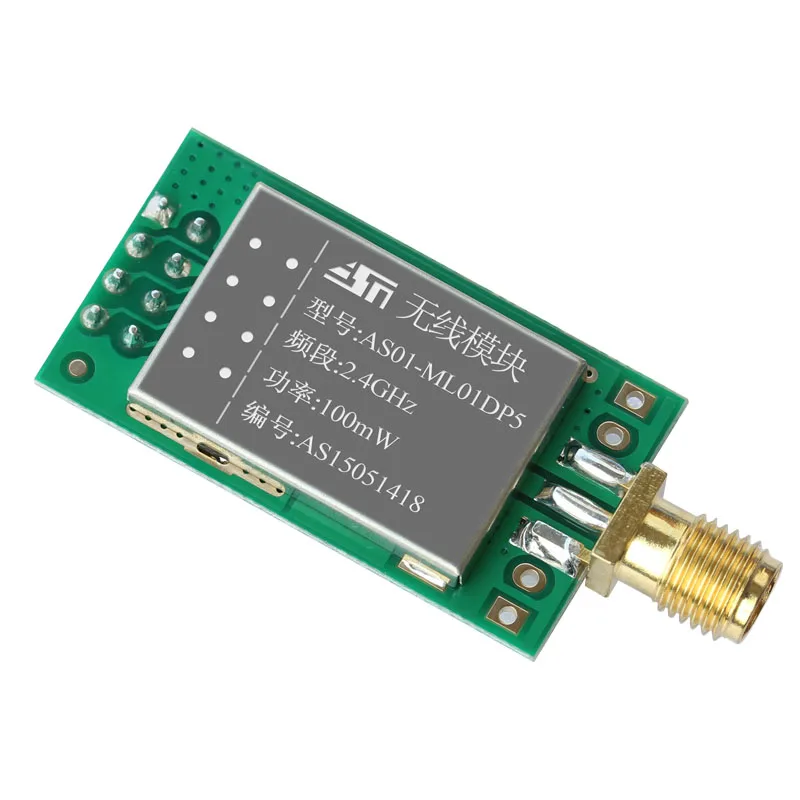

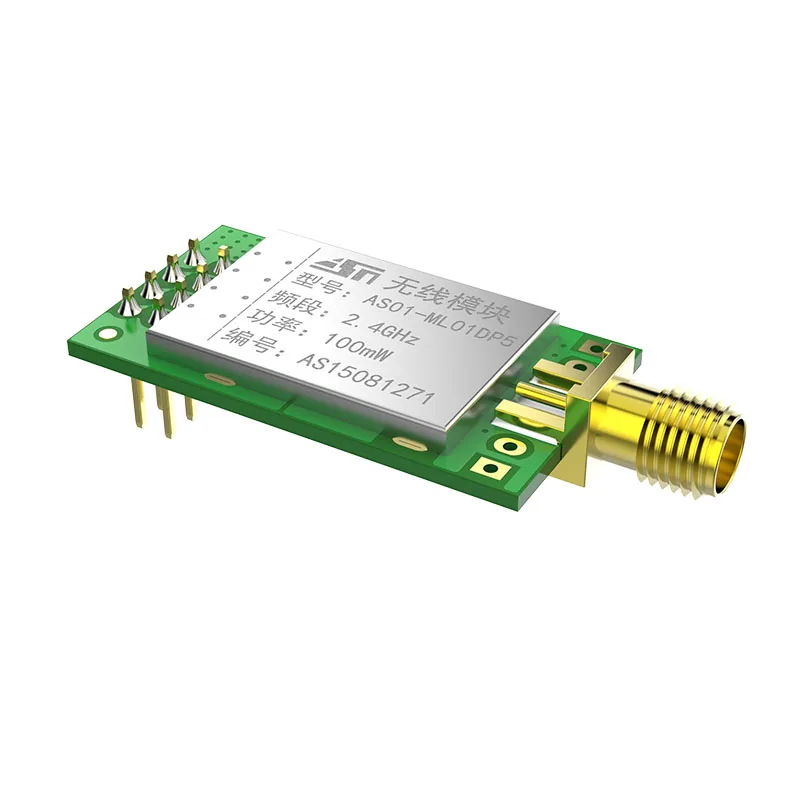

Модуль Введение:

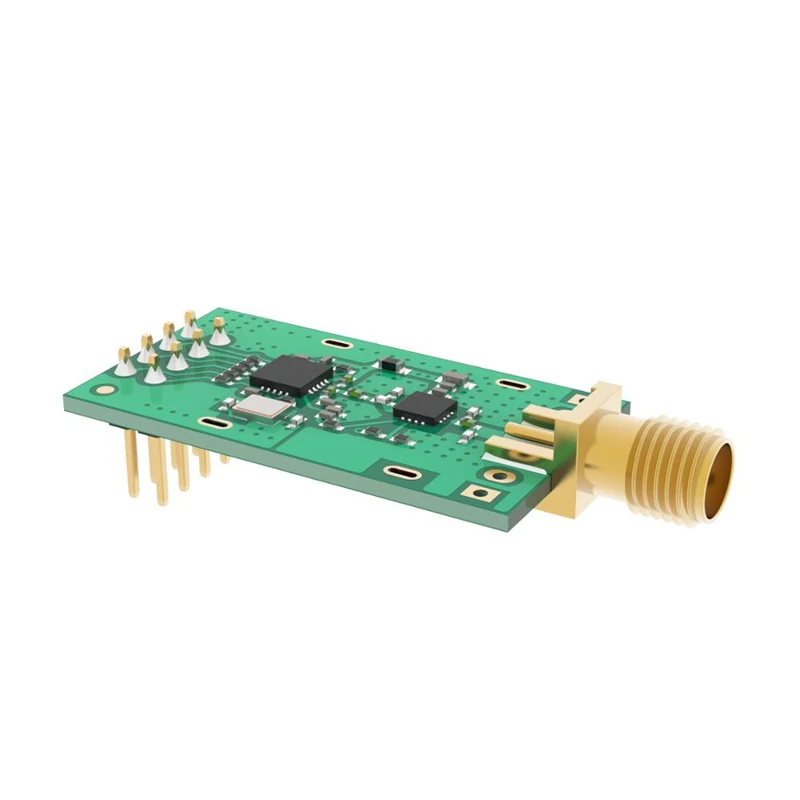

AS01-ML01DP5 представляет собой 100 мВт промышленного класса беспроводной со встроенным трансивером модуль передачи данных с высокой скоростью (максимальной скорости набегающего потока воздуха до 2 Мбит/с) хорошей устойчивостью и стабильностью функционирования, которая работает в 2,4 ГГц частоты. В модуле используется оригинальный чип nRF24L01P RF и чип усилителя мощности RFX2401C, встроенный LNA. Чувствительность приема увеличивается на 10 дБм. Он работает в 2,4 ГГц ~ 2,5 GHz ISM полоса, с металлическим щит и обладает сильным анти-помех производительности! Модуль имеет достаточную мощность передачи и хорошие характеристики спектра, небольшие гармоники, маленький перекрестный канал, малый размер. Все Мурата являются оригинальными материалами уровня B. Модуль является образцом промышленного стандарта.

Электрические параметры:

Нет.

Имя параметра

Значения параметров

Абстрактная живопись

-1 шт.

ВЧ-микросхемы

NRF24L01P

Nordic

2

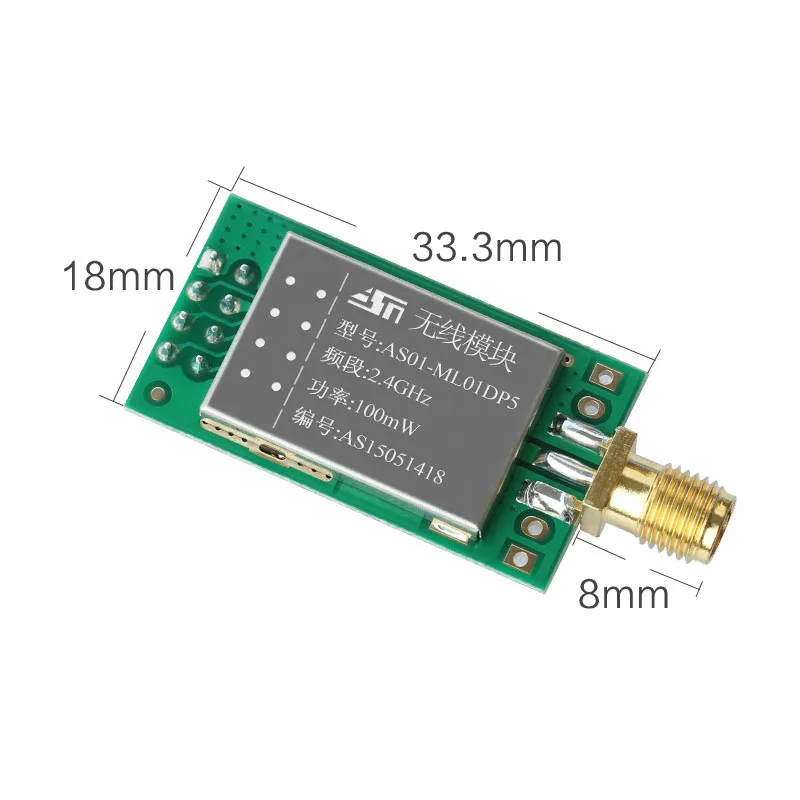

Размер модуля

18*33,3 мм

Не включает в себя SMA

3

Вес модуля

4,9 г

В том числе SMA

4

Для работы
Частота

2,4 ГГц ~ 2,525 ГГц

Регулируемый, 1 МГц шаг за шагом

5

Производство ремесло

Без свинца, наклеивается машиной

Беспроводные продукты должны быть наклеены машиной для обеспечения последовательности и надежности партии

6

Режим интерфейса

2*4*2,54 мм

Подключаемый модуль

7

Напряжение питания

1,8 ~ 3,6 В переменного тока

Примечание: напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно

8

Связь
Уровень

0.7VCC ~ 5В

VCC означает поставку модуля
Стабилизатор напряжения

9

Измерение
Расстояние

2000 м

Чистый и открытый, максимальная мощность, высота 2 м, 250k скорость воздуха

10

Отправка мощность

Максимальная 20dBm

Около 100 мВт

11

Расход воздуха

250k ~ 2 Мбит/с

3 уровня регулируется (250 кбит/с,
1 Мбит/с, 2 Мбит/с)

12

Отключить ток

1.0uA

NRF24L01P набор как выключение питания, CE как низкий уровень

13

Отправка в настоящее время

150mA @ 20dBm

Источник питания должен быть более
250mA

14

Получение
В настоящее время

23mA

CE = 1

15

Связь
Интерфейс

SPI

Максимальная ставка до
10 Мбит/с

16

Передача
Длина

Каждый пакет данных 1-32 байт

Уровень 3 FIFO

17

Получения длины

Каждый пакет данных 1-32 байт

Уровень 3 FIFO

18

RSSI поддержка

Не поддерживает

Поддерживает только простую потерю пакетов
Статистика

19

Антенна
Интерфейс

SMA-KE

Наружное резьбовое внутреннее отверстие, 50Ω
Импеданс

20

Операция
Температура

-40 ~ + 85 ℃

Промышленного класса

21

Операция
Влажность

10%-90%

Относительная влажность, нет
Конденсации

22

Коробка для хранения
Температура

-40 ~ + 125 ℃

Промышленного класса

23

Получение
Чувствительность

-102dBm @ 250 кбит/с

Дополнительные сведения см. В руководстве по чипу

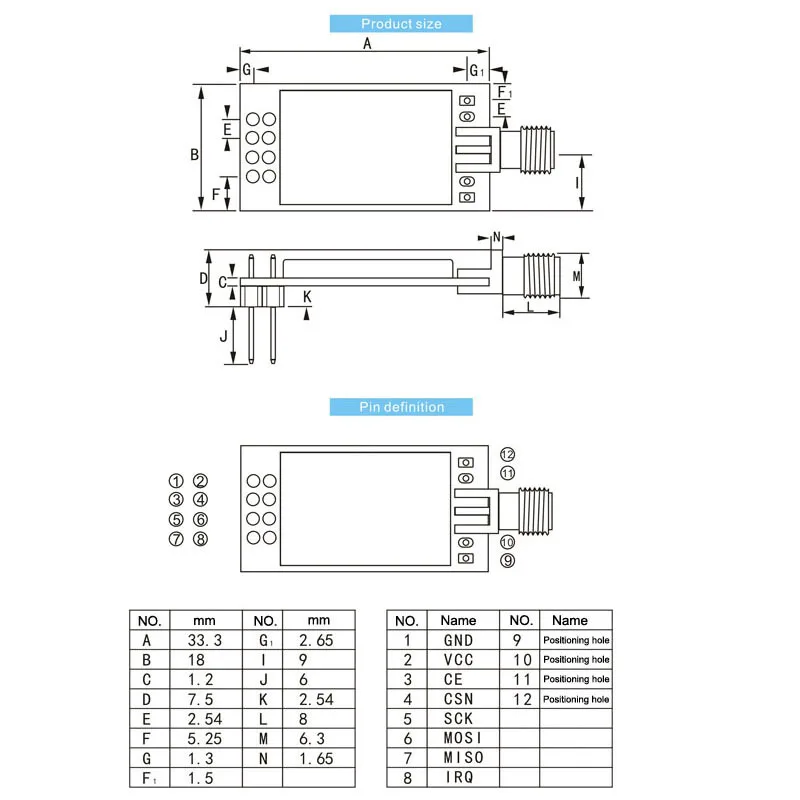

Определение интерфейса:

Pin-код
Нет.

Pin-код

Название

Pin-код
Ориентации

ПИН

1

GND

Наземный, подключен к источнику питания

2

VCC

Блок питания, диапазон 1,8-3,6 V, 3,3 V рекомендуется, это
Рекомендуется увеличить внешний Керамический фильтрующий конденсатор

3

CE

Входной сигнал

Модуль контролирует штифт, см. nRF24L01P
Техническое описание

4

ДНС

Входной сигнал

Pin для выбора чипа модуля используется для запуска SPI
Связь

5

SCK

Входной сигнал

Модуль SPI часы

6

MOSI

Входной сигнал

Модуль SPI ввод данных pin

7

Мисо

Выход

Модуль SPI вывод данных

8

Прерывание

Выход

Выход сигнала прерывания модуля, активный низкий

Схема:

Объяснение:

1 CE может быть подключен к высокому уровню в течение длительного времени, но сначала необходимо установить режим отключения при записи модуля, рекомендуется подключить CE к порту MCU IO.

2 IRQ не может быть подключен, SPI запрос может быть использован для получения статуса прерывания. Но рекомендуется подключение и использование внешнего прерывания MCU.

3 модуля CE Контактное время работы может использовать метод, что высокий уровень времени больше, чем 10us, который указан в nRF24L01P техническое руководство, но наша компания предлагает, что: Установите CE как высокий, прежде чем SPI работает, до завершения запуска прерывания, а затем поддержания высокого уровня 1 мс, После этого Установите CE Как низко. Цель этого заключается в том, чтобы быть совместимым с нашими модулями серии AS01 с PA и LNA, тот же код может быть смешан с модулями с PA или без PA. Это более гибкий выбор для клиентов и легче заменить.

4 Обратите внимание на хорошее заземление, есть большая площадь пола, небольшая рябь мощности, конденсатор фильтра должен быть увеличен и стараться быть близко к модулю VCC и GND pin.

5 в этом модуле используется скандинавский Оригинал nRF24L01P, пожалуйста, следуйте инструкции по чипу nRF24L01P для чтения и записи записей. Подробнее см. Инструкцию nRF24L01P

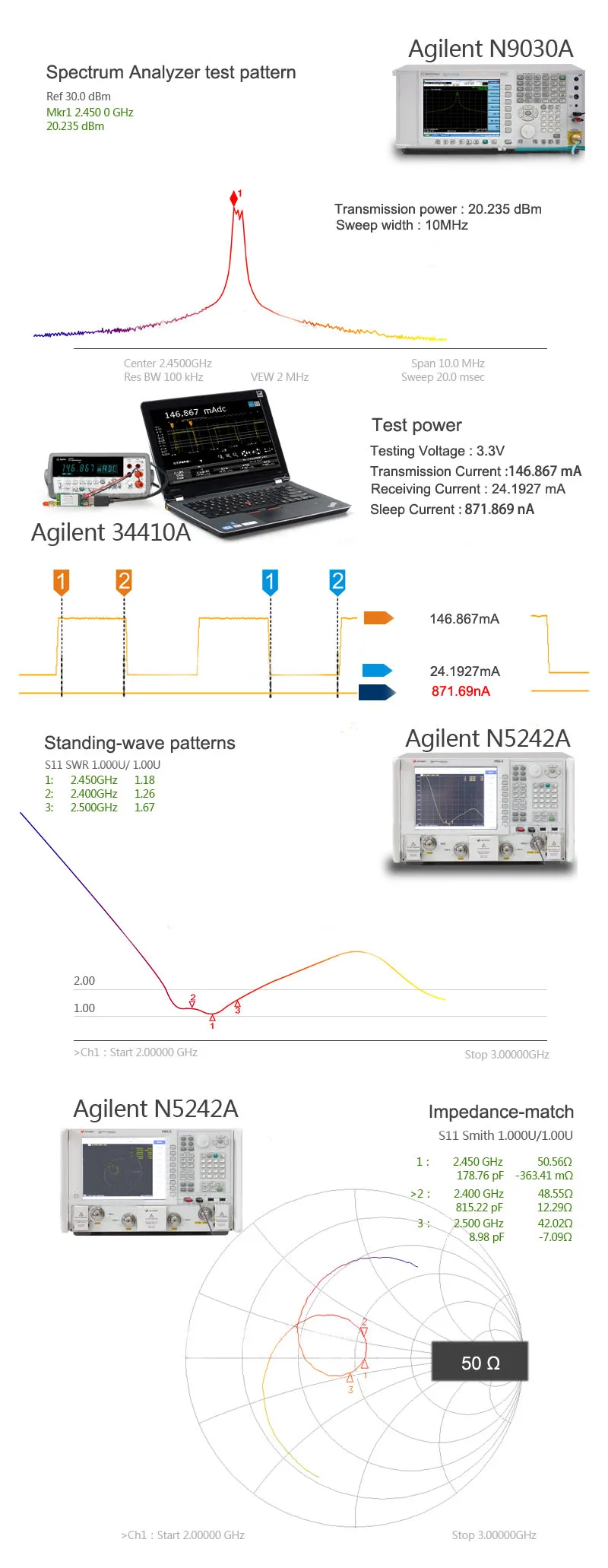

Протокол испытаний:

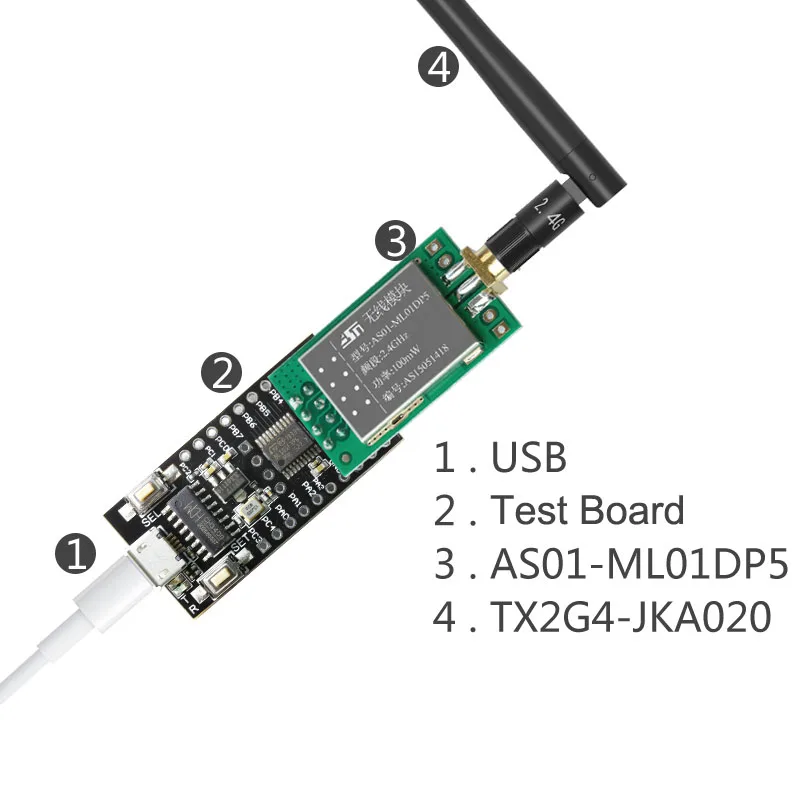

Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программу, пожалуйста, свяжитесь с нами.
