Высокоточный генератор сигналов XR2206 ICL8038 MAX038 Набор DIY

Высокоточный генератор сигналов XR2206 ICL8038 MAX038 Набор DIY

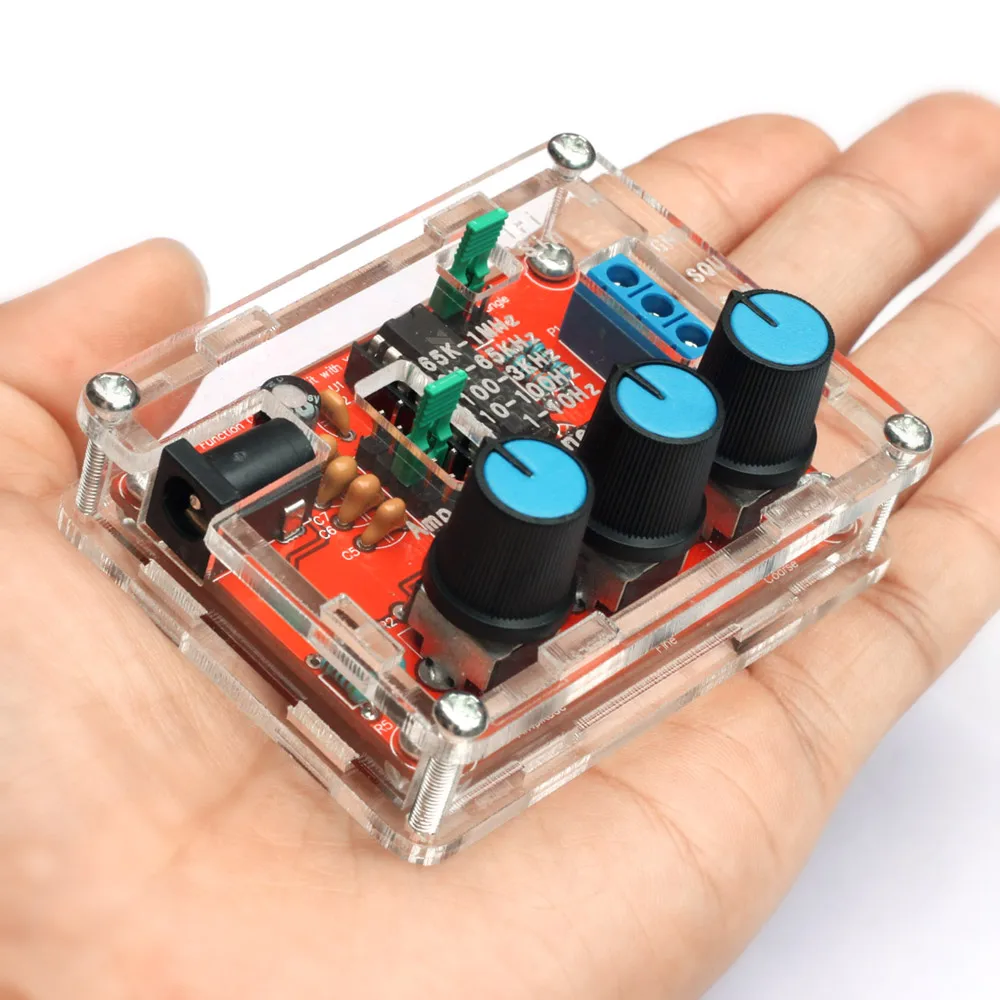

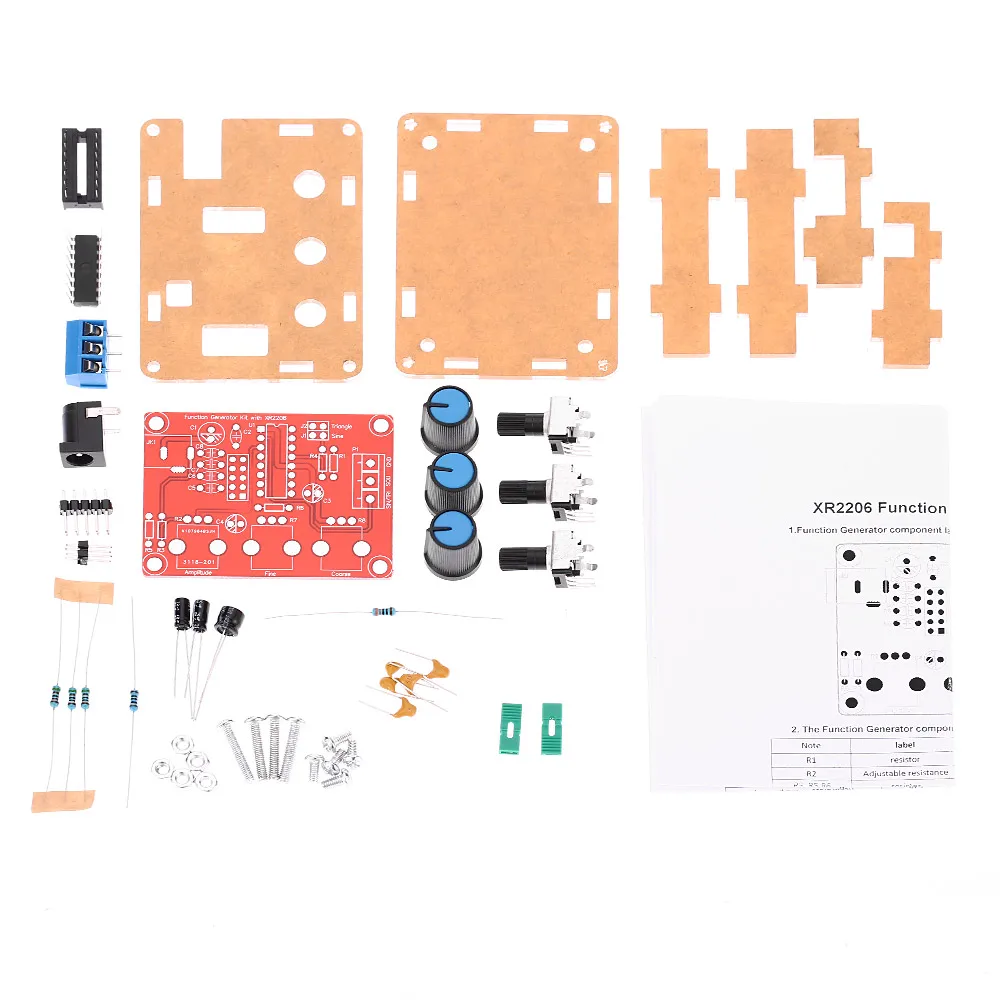

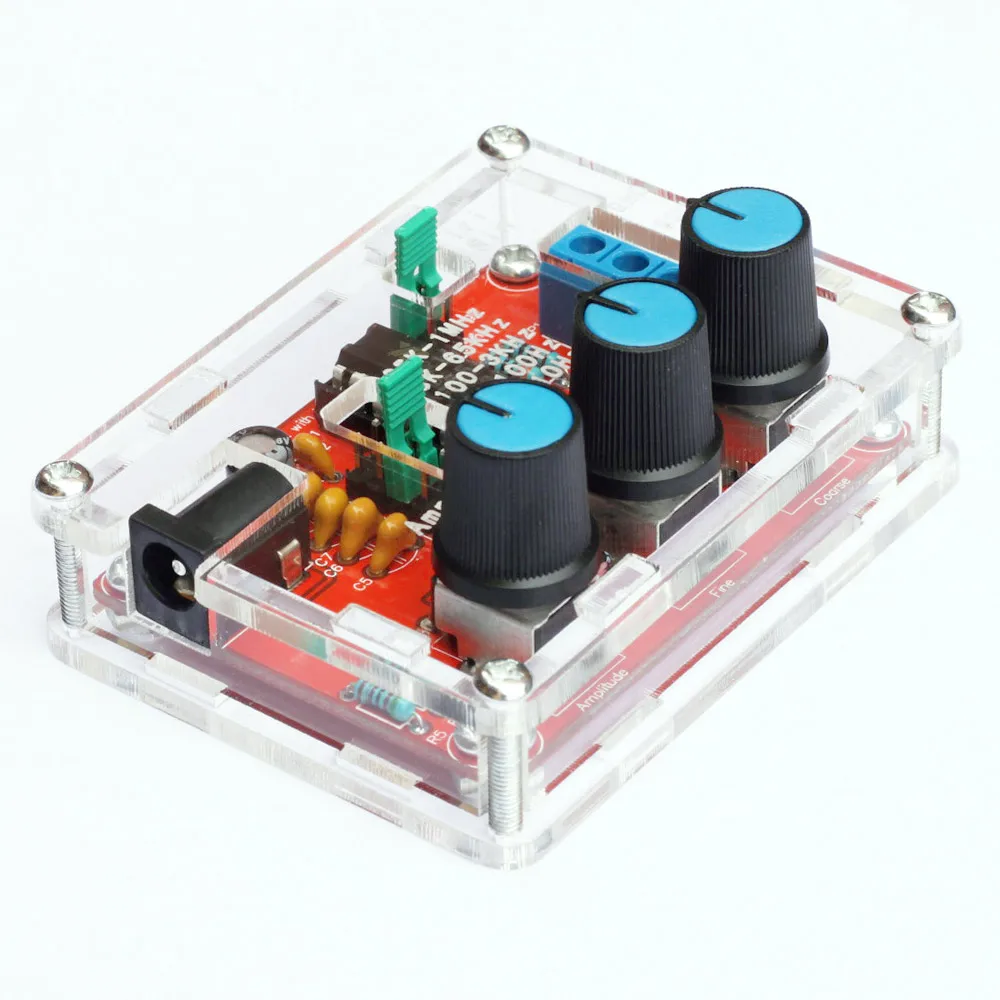

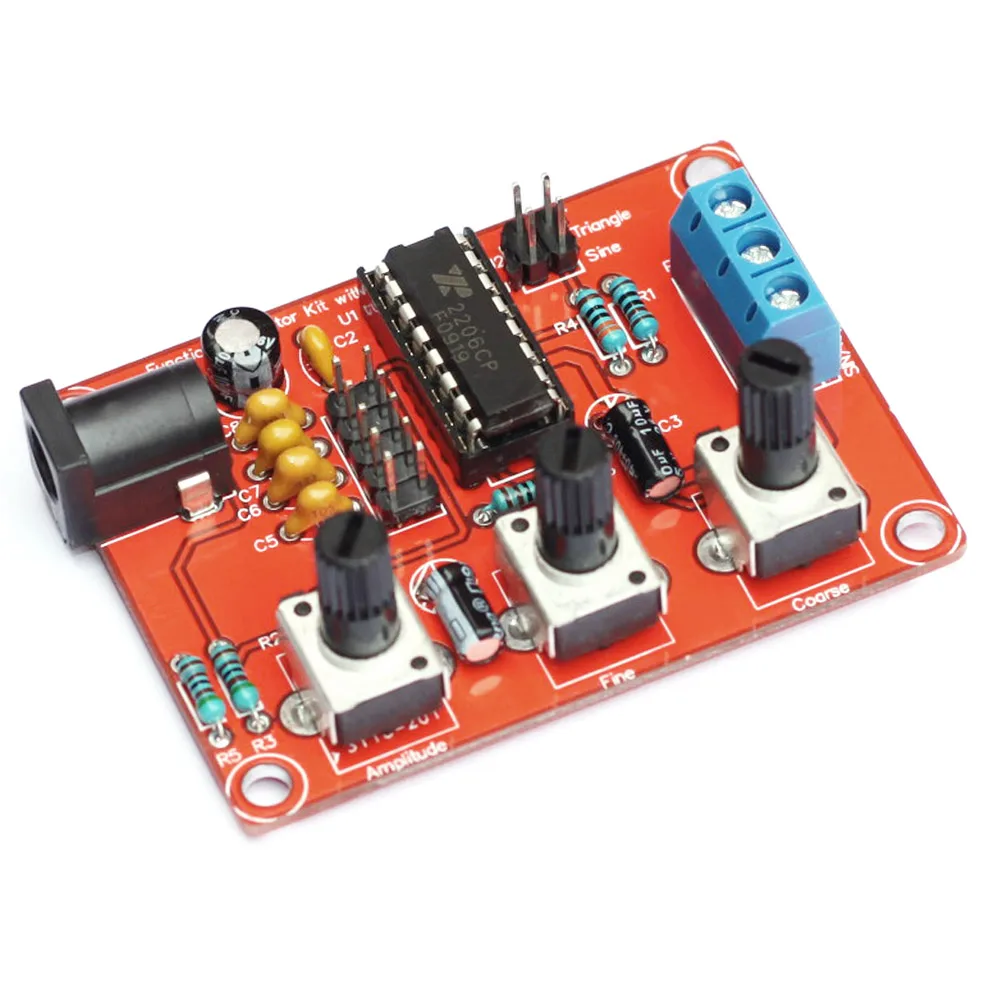

Этот генератор сигналов DIY kit является профессиональным продуктом для создания синусоидальной/треугольной/квадратной волны. Это набор "сделай сам" для сварки и установки.

Особенности:
Высокое разрешение, может генерировать синусоидальные/треугольные/квадратные формы волны.
Частотный диапазон: 1 Гц-1 МГц.
Регулируемая частота и амплитуда.
Регулировка частоты имеет грубую настройку и тонкую настройку.
Широкий диапазон электропитания, используйте внешнюю Мощность 9-12 В или аккумулятор 9 В (не входит в комплект).
Все компоненты с отверстиями, просты в установке.

Технические характеристики:
Напряжение: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоида
Амплитуда: 0-3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Прямоугольная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольной формы волны
Амплитуда: 0-3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА
Размер посылка: прибл. Размер: 12*8*2 см/4,72*3,15 * 0.8in
Вес посылка: 69 г/2,46 унций

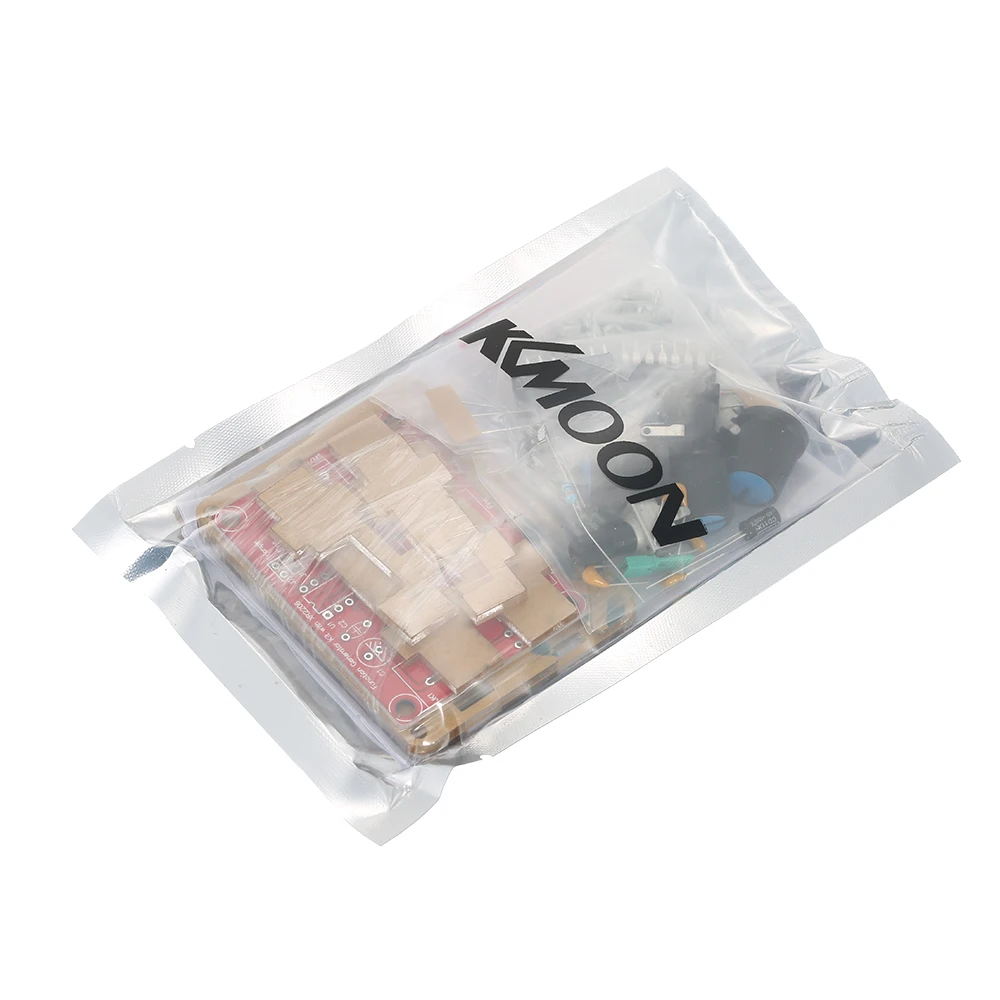

Посылка список:
1 * генератор сигналов DIY Kit
1 * Руководство пользователя (на английском языке)

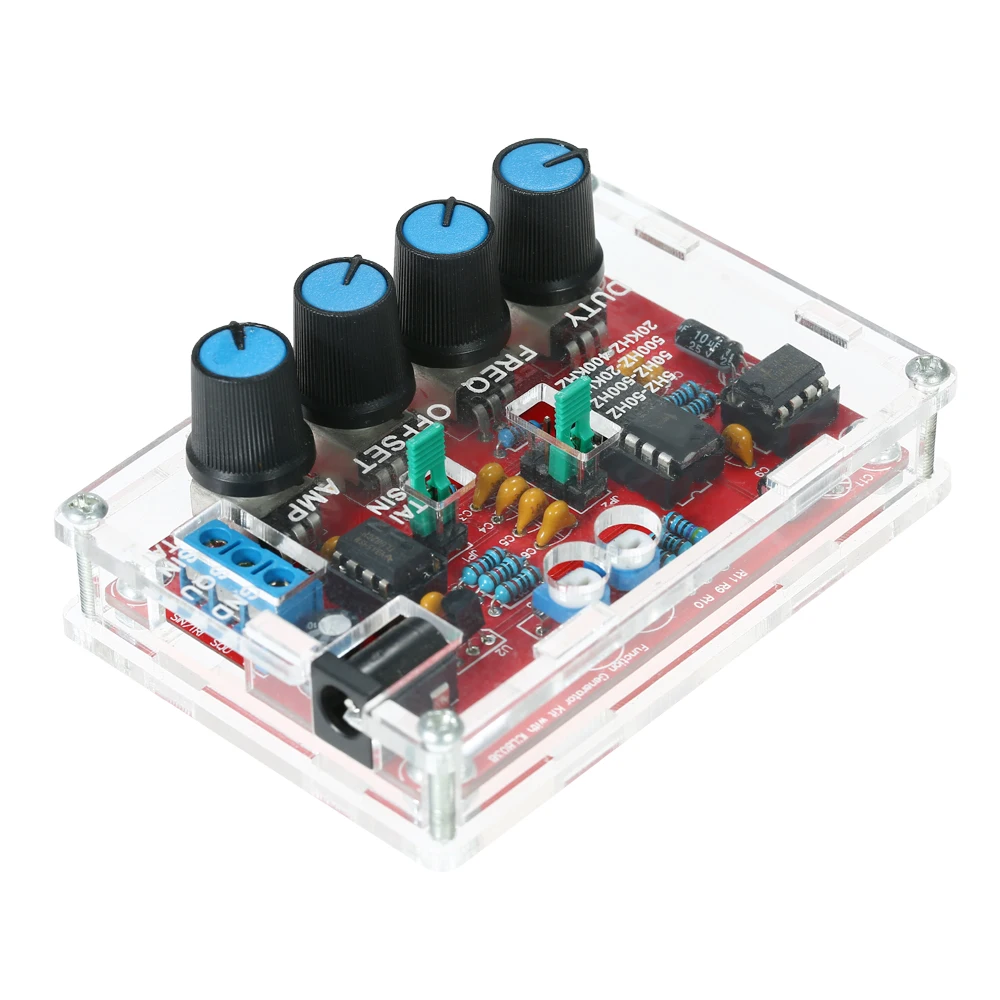

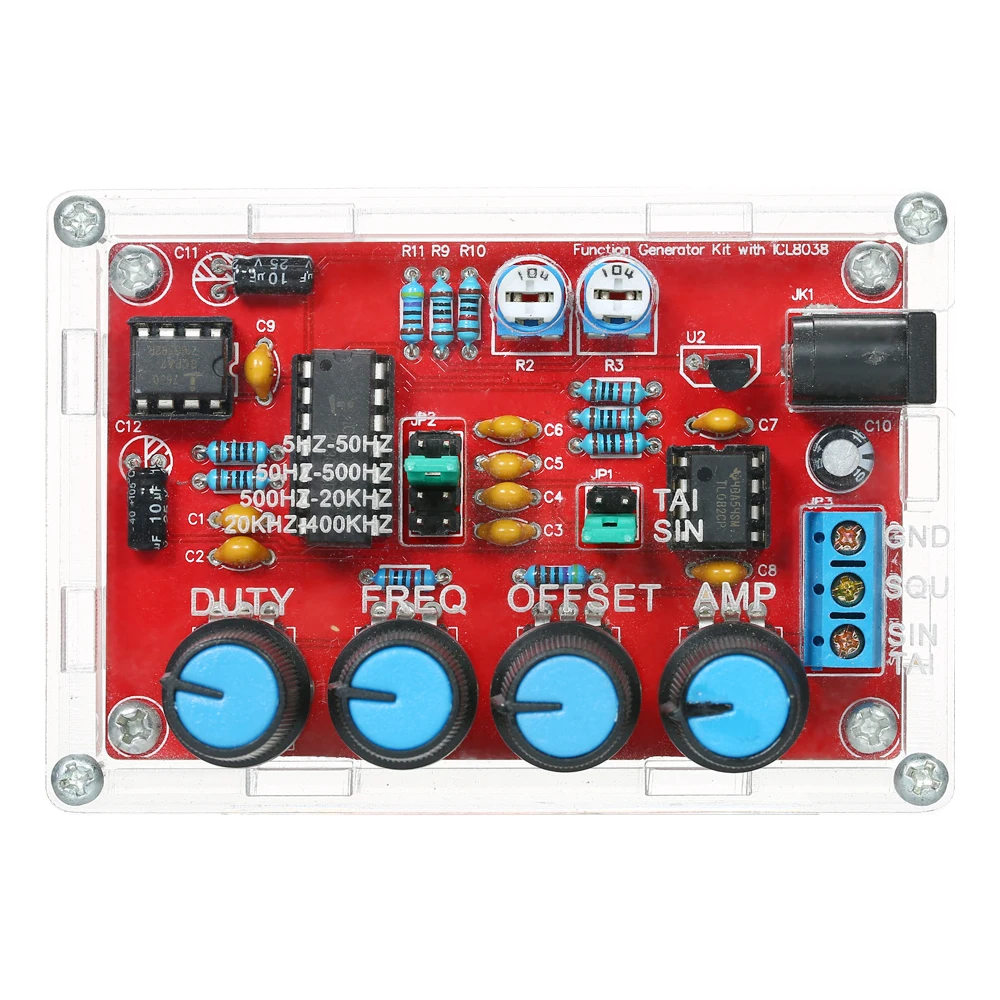

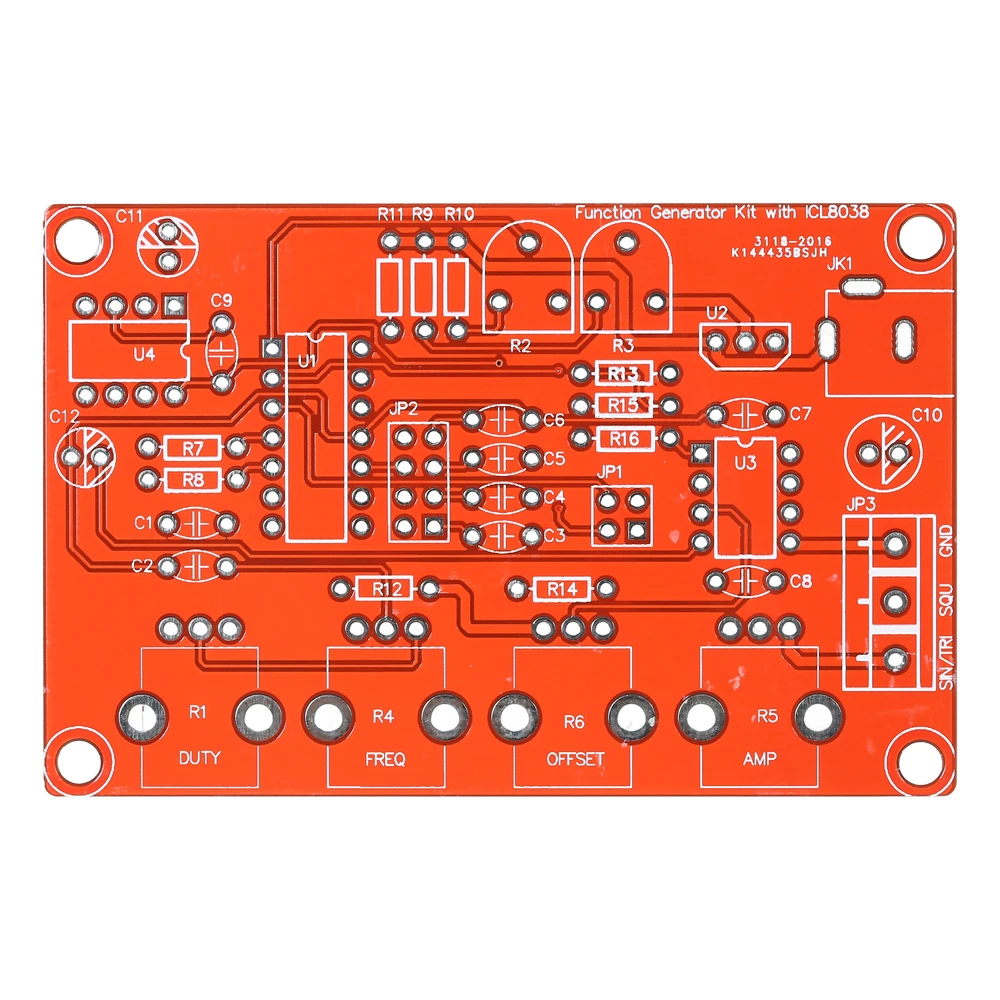

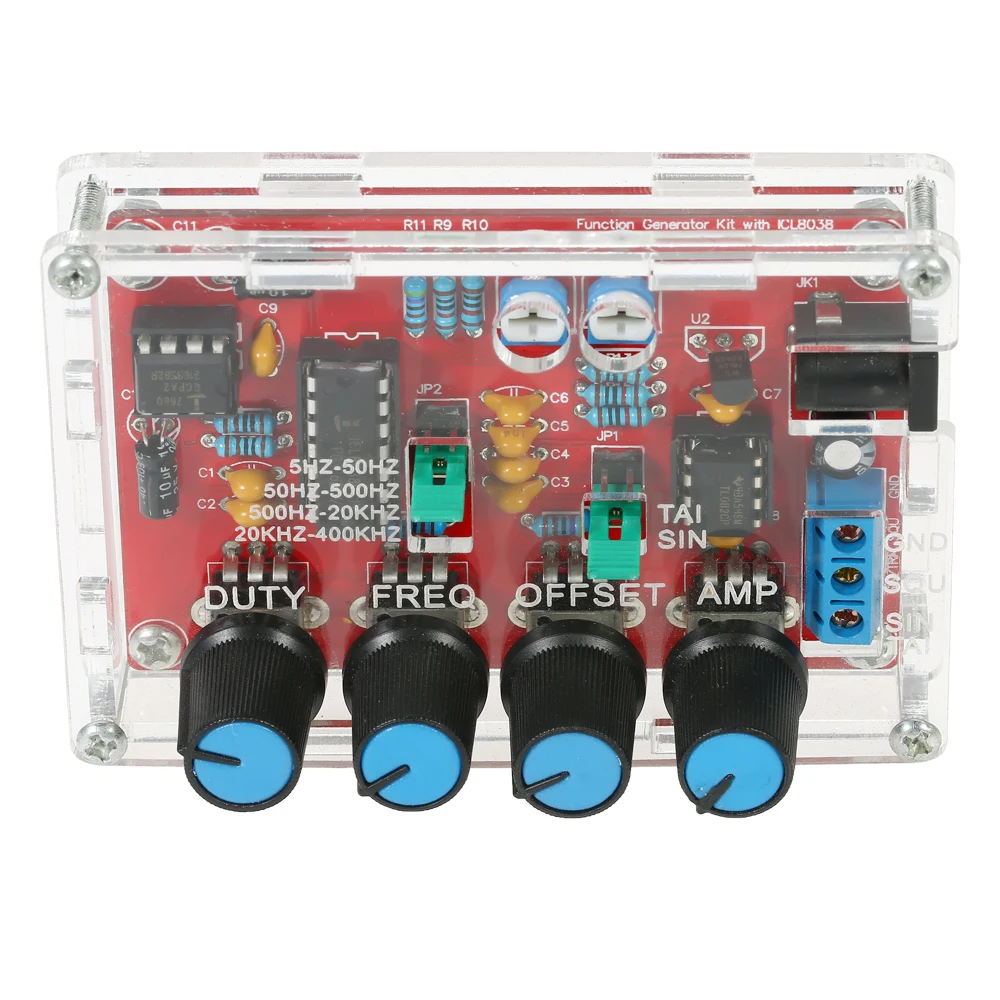

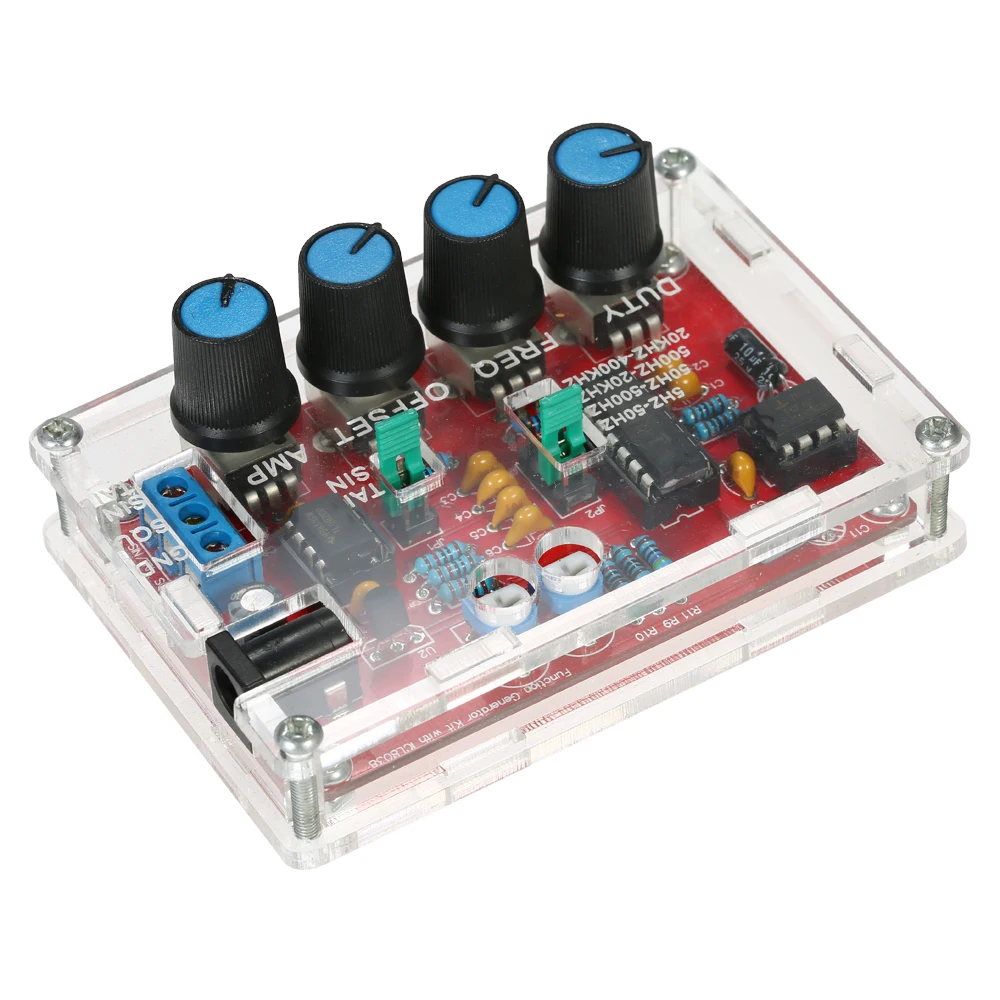

Этот генератор сигналов DIY kit является профессиональным продуктом для создания синусоидальной/треугольной/квадратной/передней и обратной волны пилообразного зуба. Это набор "сделай сам" для сварки и установки.

Особенности:
Использует ICL8038 и высокоскоростной op amp, более высокая точность.
Может выводить синусоидальные/треугольные/квадратные/передние и обратные формы волны пилозуба.
Диапазон частот: 5 Гц ~ 400 кГц; Диапазон рабочего цикла: 2 ~ 95% (регулируемый)
Поддерживает двойной усилитель мощности, не блокируя конденсатор, чтобы обеспечить искажение сигнала высокой и низкой частоты.
Регулируемая частота и амплитуда.
Регулировка частоты имеет грубую настройку и тонкую настройку.
Все они со сквозным отверстием компоненты, просты в установке.

Технические характеристики:
Материал: FR4 + акрил
Напряжение питания: 12 В ~ 15 в
Частотный диапазон: 5 Гц ~ 400 кГц (регулируемый)
Диапазон рабочего цикла: 2 ~ 95% (регулируется)
Синусоидальная волна с низким искажением: 1%
Низкий температурный дрейф: 50ppm / °C
Выходная линейность треугольной волны: 0.1%
Смещение постоянного тока диапазон:-7,5 V ~ 7,5 V
Диапазон выходной амплитуды: 0,1 V ~ 11VPP (рабочее напряжение 12V)
Размер платы: прибл. 7,8*5 см/3,07 * 1.97in
Размер готового продукта: прибл. 8,7*6*1,7 см/3,43*2,36 * 0.67in
Вес продукта: 81 г/2,86 унций
Размер посылка: прибл. 11*7*3 см/4,33*2,76 * 1.18in
Посылка Вес: 95 г/3,35 унции

Примечание:
Тестовое изображение только для справки, пожалуйста, превалирует!

Посылка список:
1 * генератор сигналов DIY Kit
1 * Руководство пользователя (на английском языке)

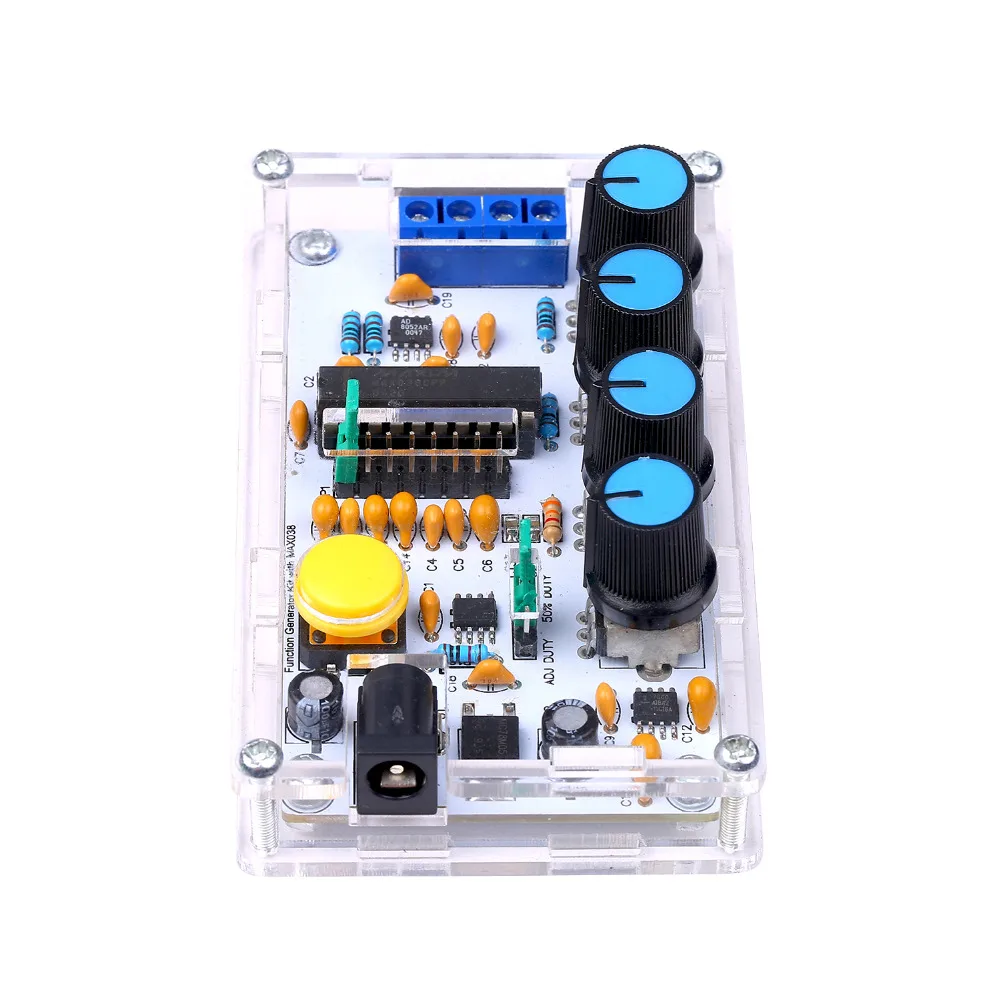

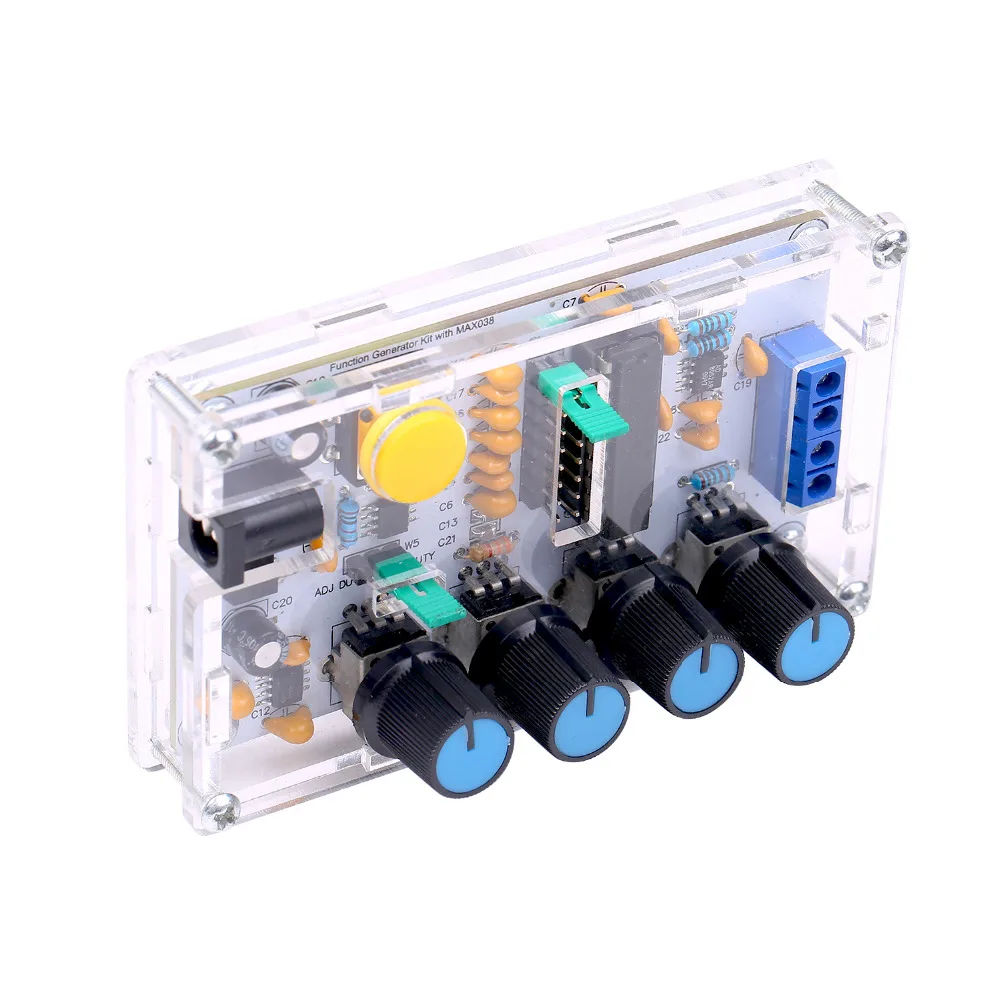

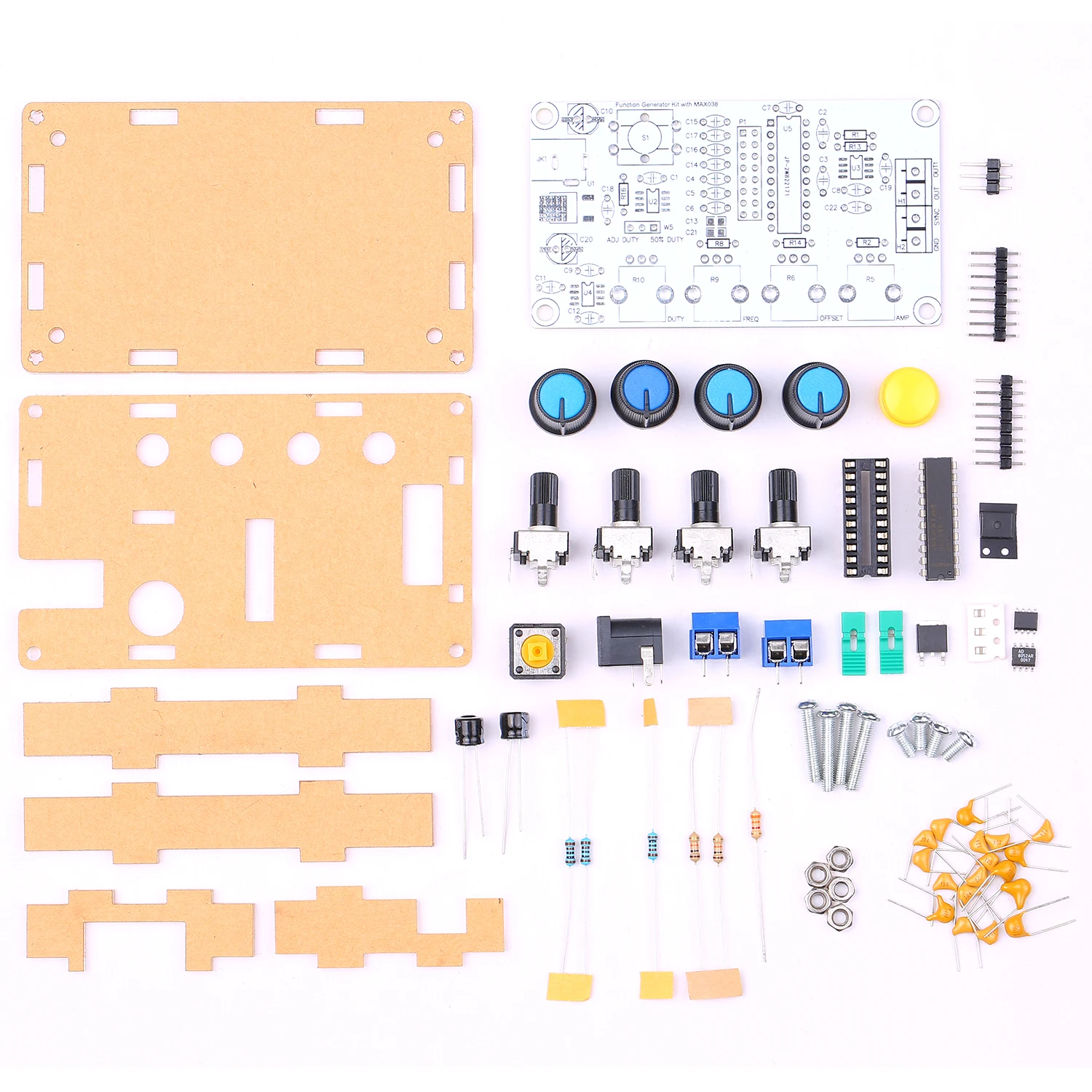

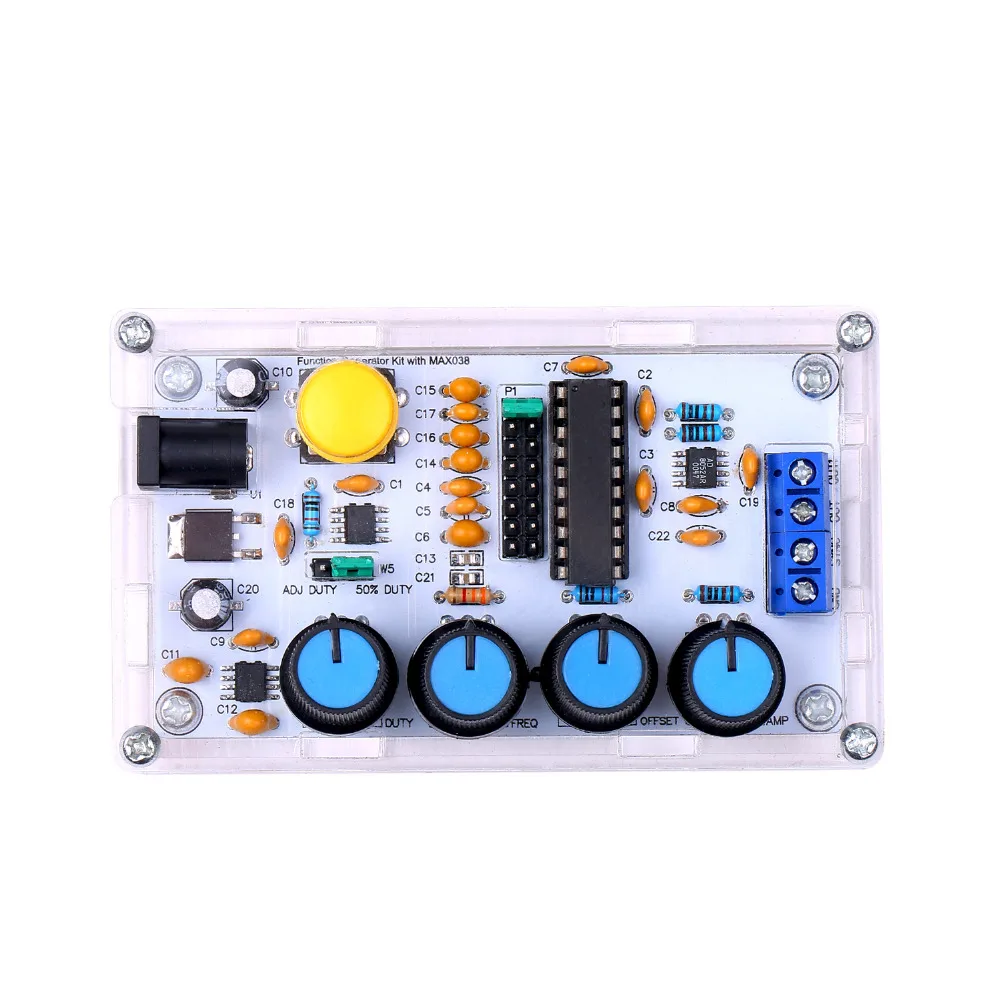

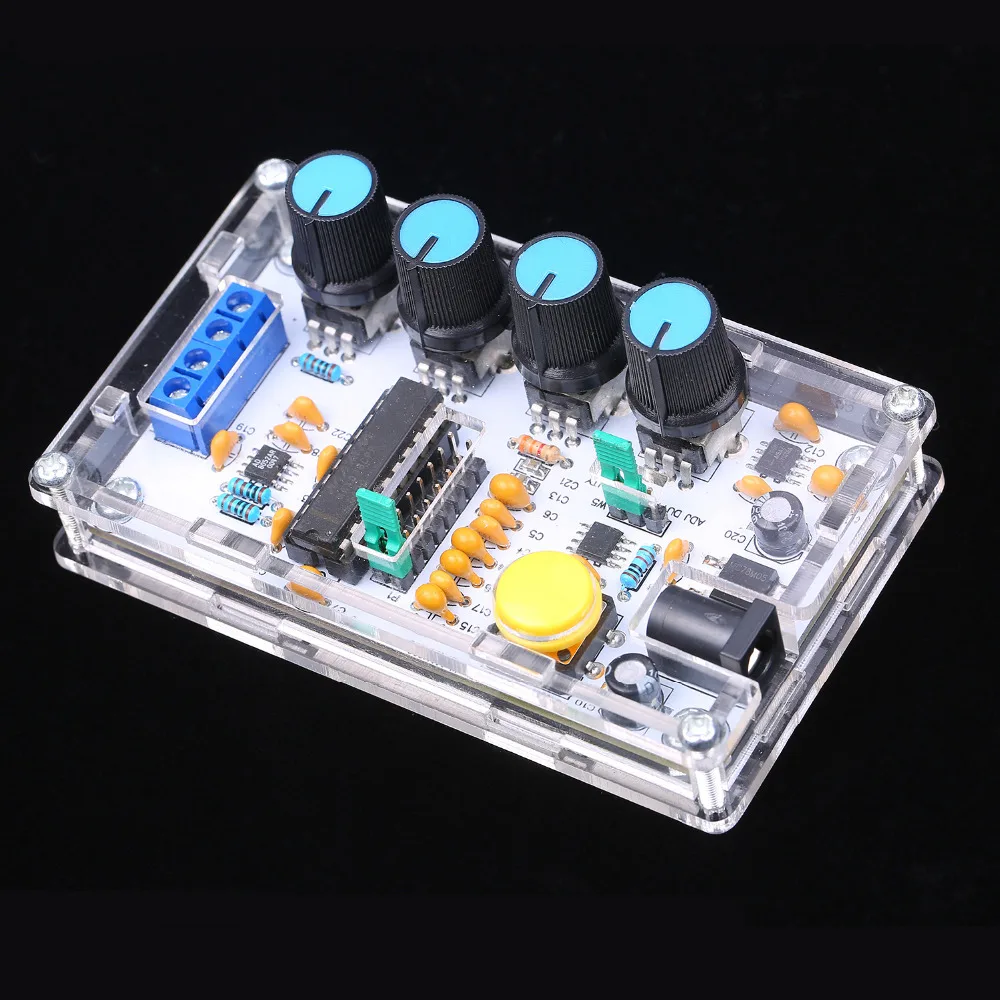

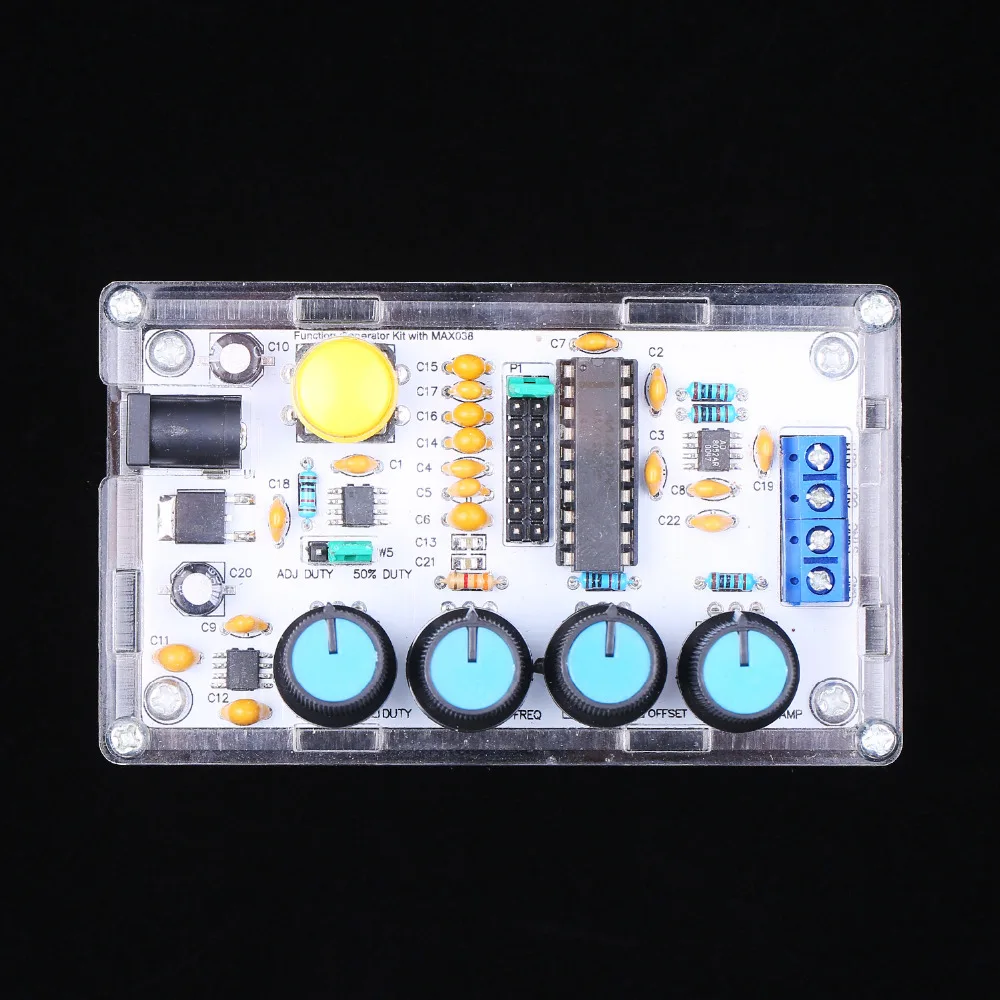

MAX038 генератор сигналов DIY Kit 1 Гц ~ 20 МГц функциональный генератор высокоскоростной генератор op-amp синус/треугольник/прямоугольный/пилообразный

Особенности:
Управление одним источником питания (встроенный специальный IC управления питанием): одиночное Рабочее напряжение питания 9 ~ 15 В.
Схема op amp работает в двойном состоянии питания (усиление двойного источника питания не требует конденсатора блокировки постоянного тока для обеспечения высокой и низкой частоты сигналов не искажается).
Он может выводить треугольную волну, прямоугольную волну и синусоидальную волну, а также вперед и назад пилообразную волну.
Температурный дрейф 200ppm/°C.
Синхронизация выходного сигнала с сигналом синхронизации.
Переключение выходного сигнала нажатием кнопки, простота в эксплуатации.
Принимает с прозрачной акриловой оболочкой, генератор сигналов очень красивый и практичный.

Технические характеристики:

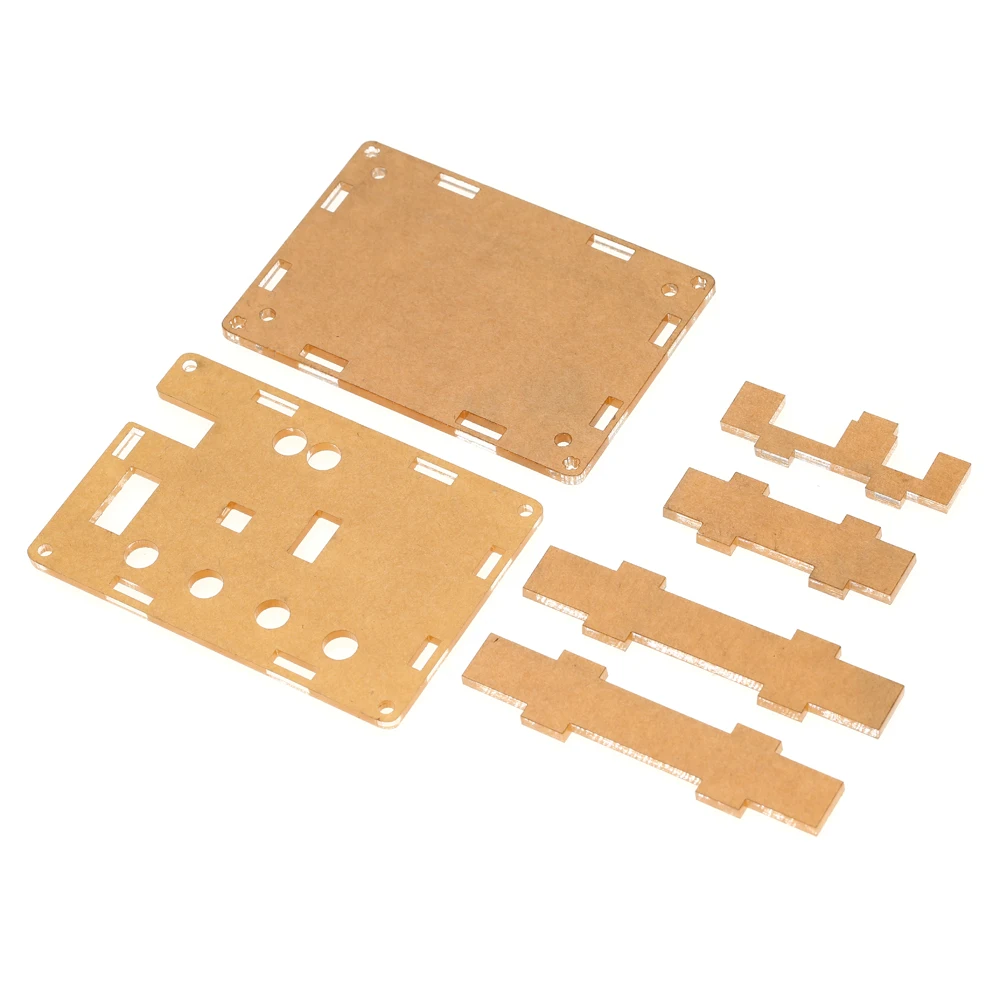

Материал: PCB + акрил
Диапазон регулировки частоты: 1 Гц ~ 20 МГц
Диапазон регулировки рабочего цикла: 15% ~ 85%
Низкая потеря истинная синусоида: 0.75%
Треугольная волна Выходная линейность: 0.1%
Низкий импеданс выходной буфер: 0.1Ω
Смещение постоянного тока регулируется: -5 В ~ 5 В
Регулируемая Выходная Амплитуда: 0,1 V ~ 9.5VPP (рабочее напряжение 9V)

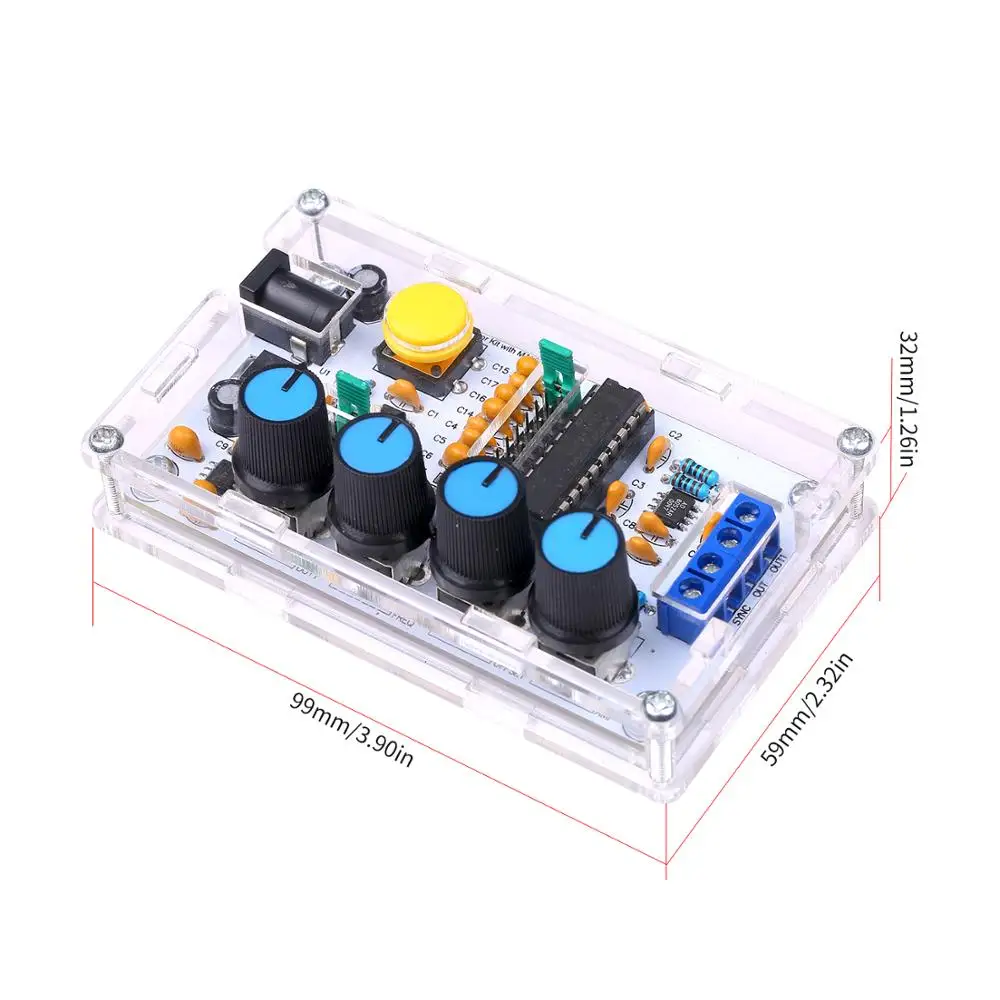

Размер изделия: 99*59*32 мм/3,90*2,32*1,26 дюйма
Вес изделия: 82 г/2,90 унций
Вес посылка: 89 г/3,14 унций
Посылка Размеры: 12*9*4 см/4,72*3,54 * 1.57in

Посылка список:
1 * генератор сигналов
1 * Руководство (на английском языке)

Примечание:
Генератор сигналов-это набор DIY, который нужно собрать самостоятельно.
