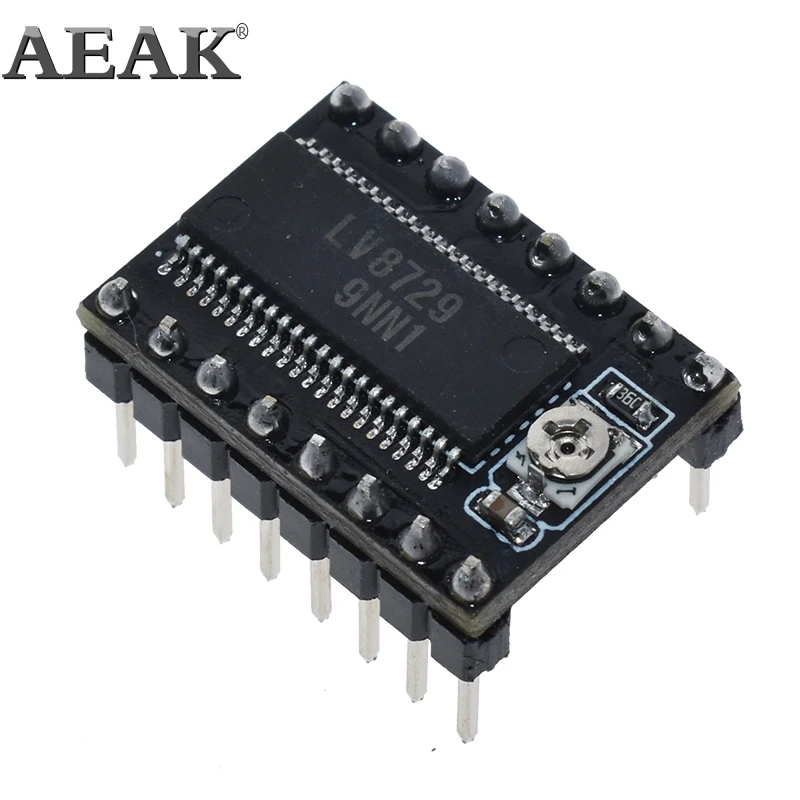

Драйвер шагового двигателя LV8729 4-слойная подложка ультратихий драйвер поддержка

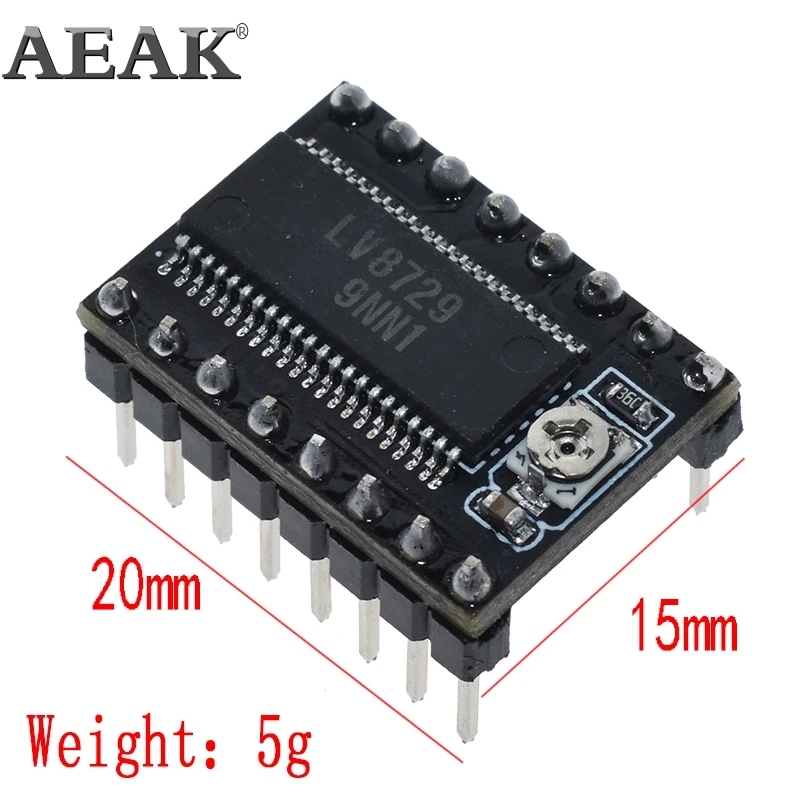

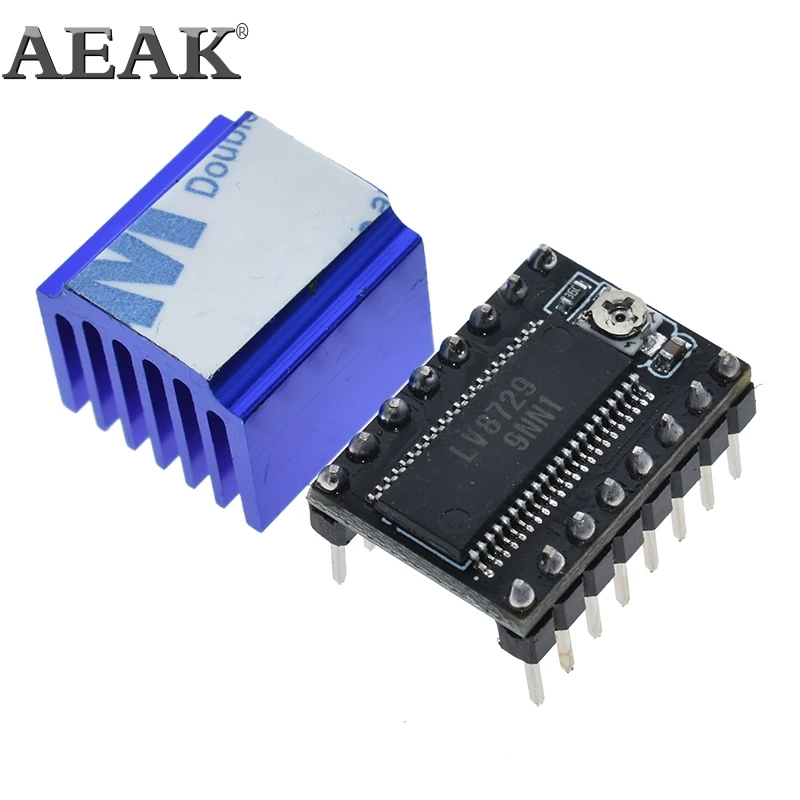

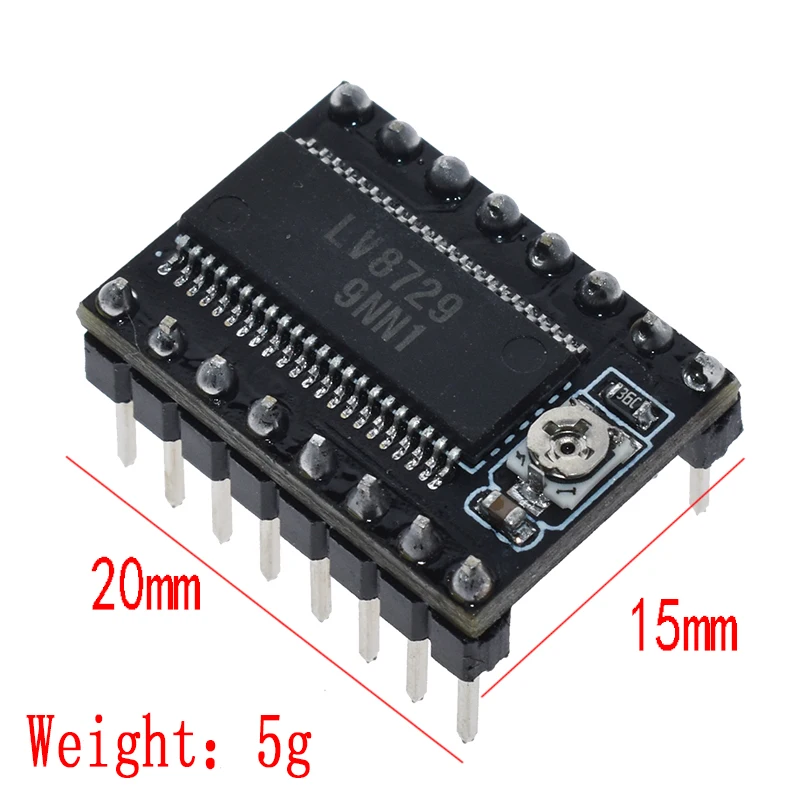

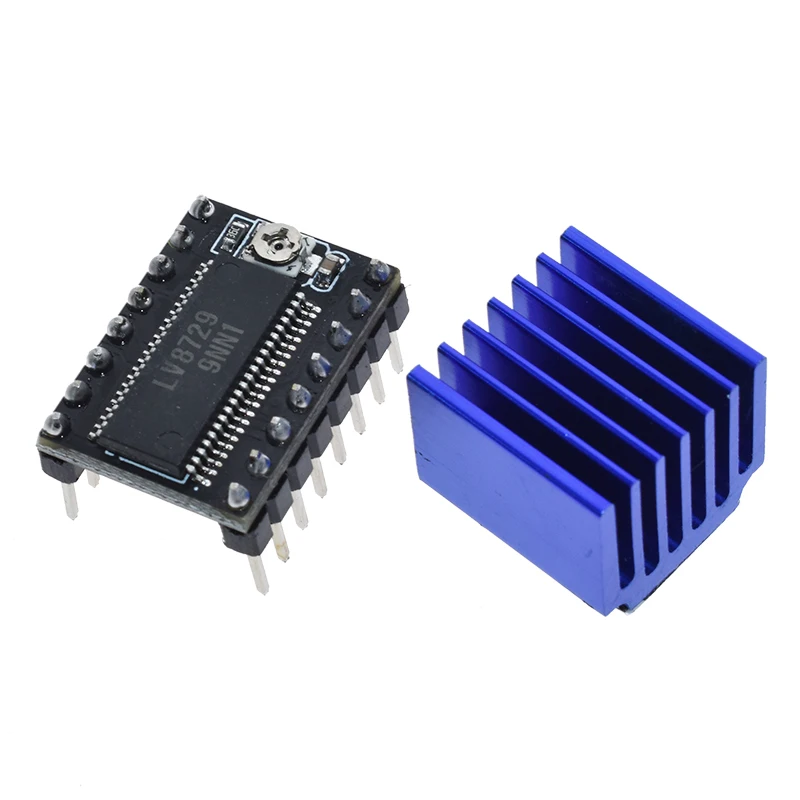

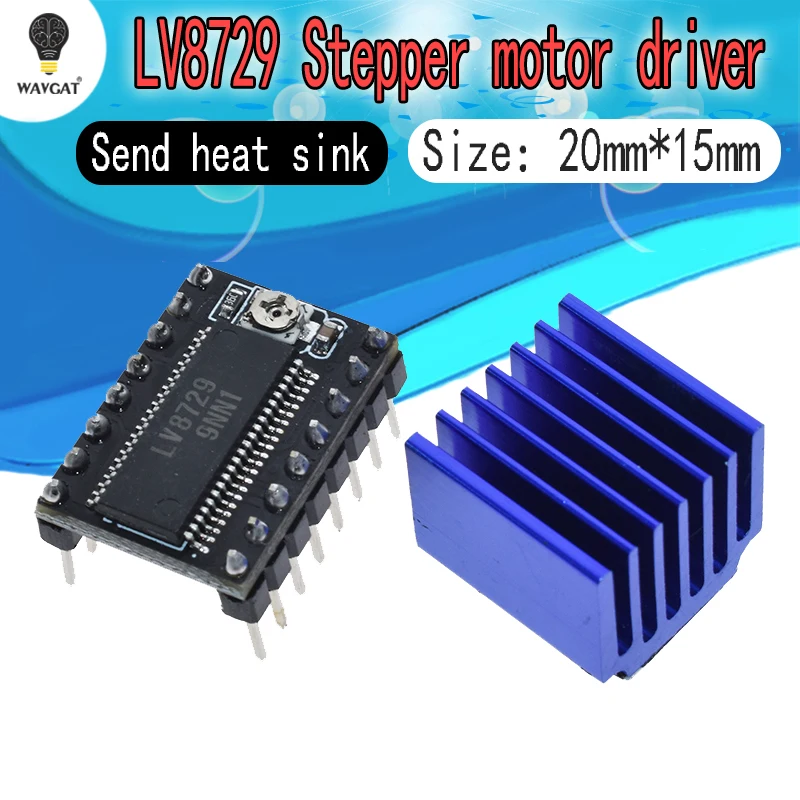

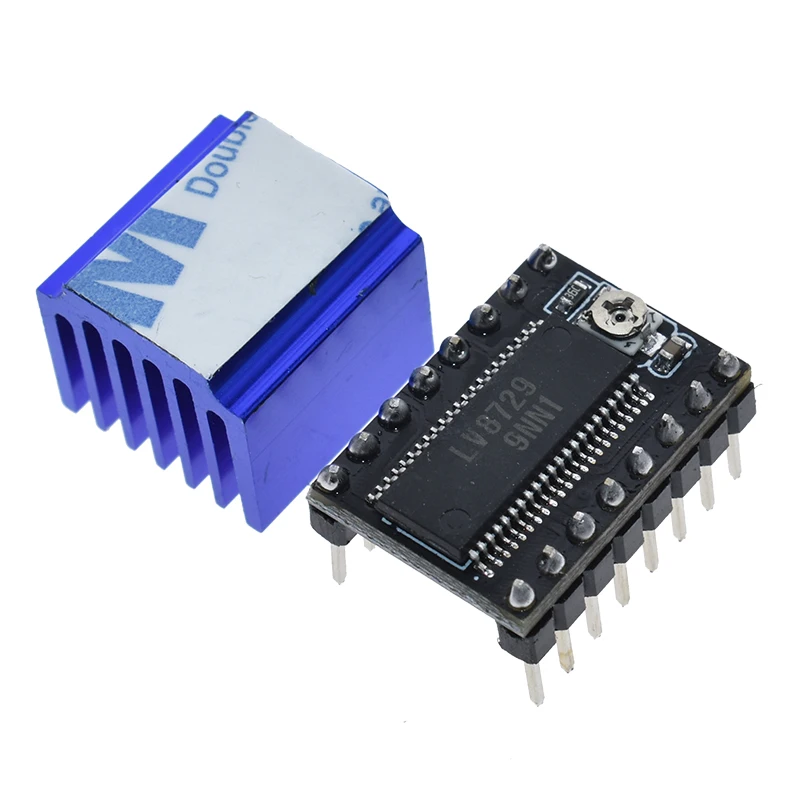

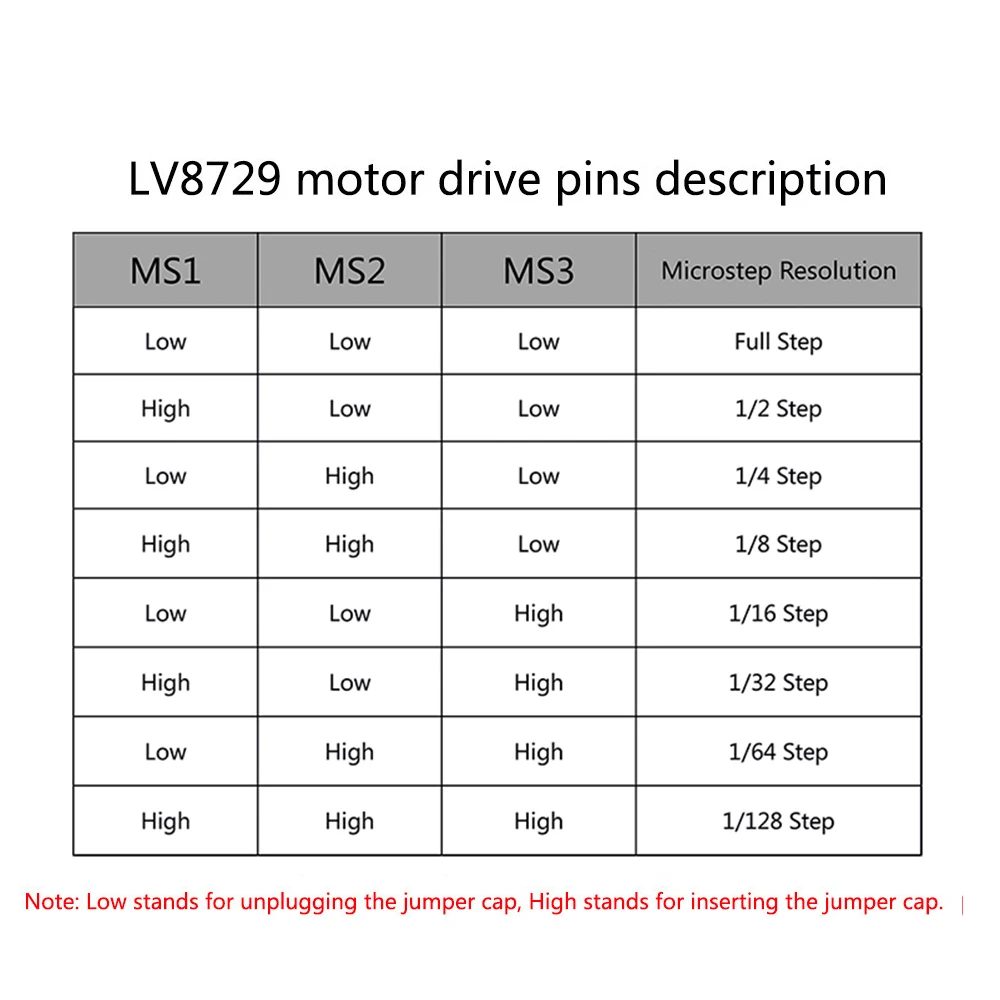

LV8729 модуль драйвера с 128 подразделениями-хороший выбор для шагового двигателя Nema, ток которого меньше 1,5a, что делает двигатель устойчивым, тихим и точным.   Технические характеристики:   Размеры: 1,5 мм * 2,0 мм (такой же, как на A4988 и DRV8825) Максимальный ток привода: 1.5A (по умолчанию 0.8A) Рабочее напряжение: 6-36 в, предлагаемое напряжение 12 в Вспомогательные части: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 Процесс производства: четырехслойная печатная плата В 64 подразделениях или 128 подразделениях, чтобы иметь лучший ультра-тихий эффект.     Список доставки (за единицу): LV8729 * 1 шт. Теплоотвод с наклейкой * 1 шт.   Примечание: пожалуйста, убедитесь, что направление подключения правильное, или это, вероятно, сгорит чип драйвера и плата контроллера. Рекомендуется сделать хорошую работу по охлаждению модуля.   Алгоритм тока драйвера и его настройка: 1. Драйвер текущий алгоритм: i = Vref/0,5, по умолчанию Vref около 0,4 в, так что ток по умолчанию 0.8A и максимальный ток 1.5A 2. Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко сжечь привод. 3. При измерении напряжения подключите источник питания и USB. 4. Небольшая регулировка для драйвера потенциометра. Отрегулируйте его снова после измерения, чтобы избежать сжигания драйвера чрезмерным током.

5. Чтобы увеличить ток, медленно вращая потенциометр по часовой стрелке и против часовой стрелки, чтобы уменьшить.
