Бесконтактный переключатель уровня жидкости в резервуаре для воды контрольный

Бесконтактный переключатель уровня жидкости в резервуаре для воды контрольный

Во-первых, обзор:

DJL-C352Регулятор уровня жидкости высокого и низкого уровняБесконтактный датчик уровня жидкости может использоваться в сочетании с DJL-Y25, также может быть объединен с другим датчиком уровня жидкости с плавающим шаром, используемым для достижения уровня жидкости контейнера, слишком мало, датчик уровня жидкости, сигнал тревоги низкого уровня жидкости, излучаемый, когда насос начинает автоматически уровень жидкости, Уровень жидкости достигает определенного датчика высокого уровня высоты, посылает сигнал на насос автоматически прекращает работу, чтобы реализовать автоматический уровень функции контроля контейнера. Способность контроллера самозащиты с насосом для остановки обнаружения перекачки воздуха, обнаружение высокого переливания, обнаружение таймаута смыва; Управление ручным режимом может управлять различными насосами, также может управлять автоматическим режимом водяного насоса; несколько режимов вывода, мощность управления выходной нагрузкой до 1600 Вт, Весь путь управления выходным сигналом до800 Вт, Есть нормально открытый релейный выход, но и обмен110 ВИли220VВыход. Полный набор функций контроллера, подходит для широкого спектра применений.

Два, характеристики:

1.Совместимость и использование различных датчиков уровня жидкости;

ДваИ способность защиты, с водонепроницаемой защитой и водяным насосом обнаружения свободного хода с выходом.4.Будильник сверхурочной работы;

ТриРелейный выход, может быть применен для различных контроля нагрузки;

ЧетыреУправление диверсификацией, может быть ручным или автоматическим режимом управления насосом;

ПятьУстановка проста и удобна, может быть установлена и установлена с помощью винтов, а также может быть установлена в электрической коробке;

Три, электрические параметры:

Модель

DJL-C352

Название

C352Автоматический контроллер для высокого и низкого уровня жидкости

Входное напряжение

AC100V-220V,50/60 Гц

Рабочее напряжение

DC12V

Рабочий ток

Рабочий ток меньше или равен110 мАПотребление статического тока меньше или равно.20 мА

Мощность нагрузки

1,6 кВтСледующее (перегрузка или для трехфазного водяного насоса необходимо установить контактор переменного тока)

Сигнал тревоги

800 Вт (резистивная нагрузка) Нормально открытый нормально закрытый выход

Выходной режим

Реле нормально открывается нормально закрытый или ACAC110V/220VДва типа2.Выберите один выход

Входной сигнал

Низкий вход сигнала;

Высокий вход;

Входной сигнал обнаружения холостого хода насоса;

Входной сигнал тревоги перелива;

Напряжение интерфейса головки

12 В постоянного тока

Рабочая температура

-10 ~ 75C

Размер контура

115*90*40

Вход сигнала и релейный выход:

Входной сигнал

Выход нагрузки

Состояние сигнала тревоги

Сигнал тревоги

До 0, Высокий, как0

Обычно открываются и закрываются, обычно закрываются.

Робин

Кольцо

До 0, Высокий, как1.

Обычно открываются и закрываются, обычно закрываются.

До 1, Высокий, как0

Обычно открываются и закрываются, обычно закрываются.

Высокая переливаемость до 1

Обычно открываются и закрываются, обычно закрываются.

До 1, Высокий, как1.

Нормально открытый, нормально закрытый

Сигнал тревоги, выход нагрузки: нормально открытый, нормально закрытый

(Реле выключено, выключено для защиты)

До 1, Высокий, как0

Нормально открытый, нормально закрытый

Обнаружение воды 0Когда,

Нормально открытый, нормально закрытый (реле выключено, выключено для защиты)

Четыре основные функции:

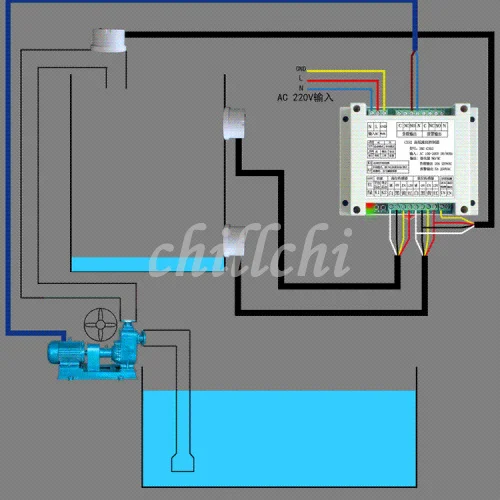

1.Автоматический контроль уровня воды:Уровень воды ниже, чем индукционный зонд низкого положения, автоматический запуск водяного насоса, уровень воды поднимается в высокое положение, автоматическое закрытие водяного насоса.

2.Задержка холостого хода насоса:После запуска, например, обнаружения водопроводных труб, задержка3 ~ 5Минут, чтобы закрыть насос. В процессе перекачки воды, такой как поток воды3.Секунд или больше, затем немедленно отключите насос.

ТриАвтоматическое отслеживание источника воды:На холостом ходу после того, как насос останавливается каждые два часа, чтобы начать водяной насос, водяной насос до полной остановки.

4.Защита таймаута насоса:Непрерывная Автоматическая откачка более5Автоматический стоп-насос. Индикатор работы светильник быстро мигает, можете нажатьK2Ключ для остановки или автоматического восстановления задержки.

ПятьРучное автоматическое переключение:Контроллер по умолчанию запускается в автоматический режим работы.К1Ключ для переключения режима работы, красный светильник-это автоматический режим, красный светильник используется в качестве ручного режима.

ШестьБесконтактный Индуктивный зонд:Бесконтактная технология емкостного зондирования и специальный чип индукционного управления, зонд имеет прочную, сильную способность анти-помех, чувствительный, не соприкасается с жидкостью, устойчивость к коррозии, безопасность и охрана окружающей среды без загрязнения.
