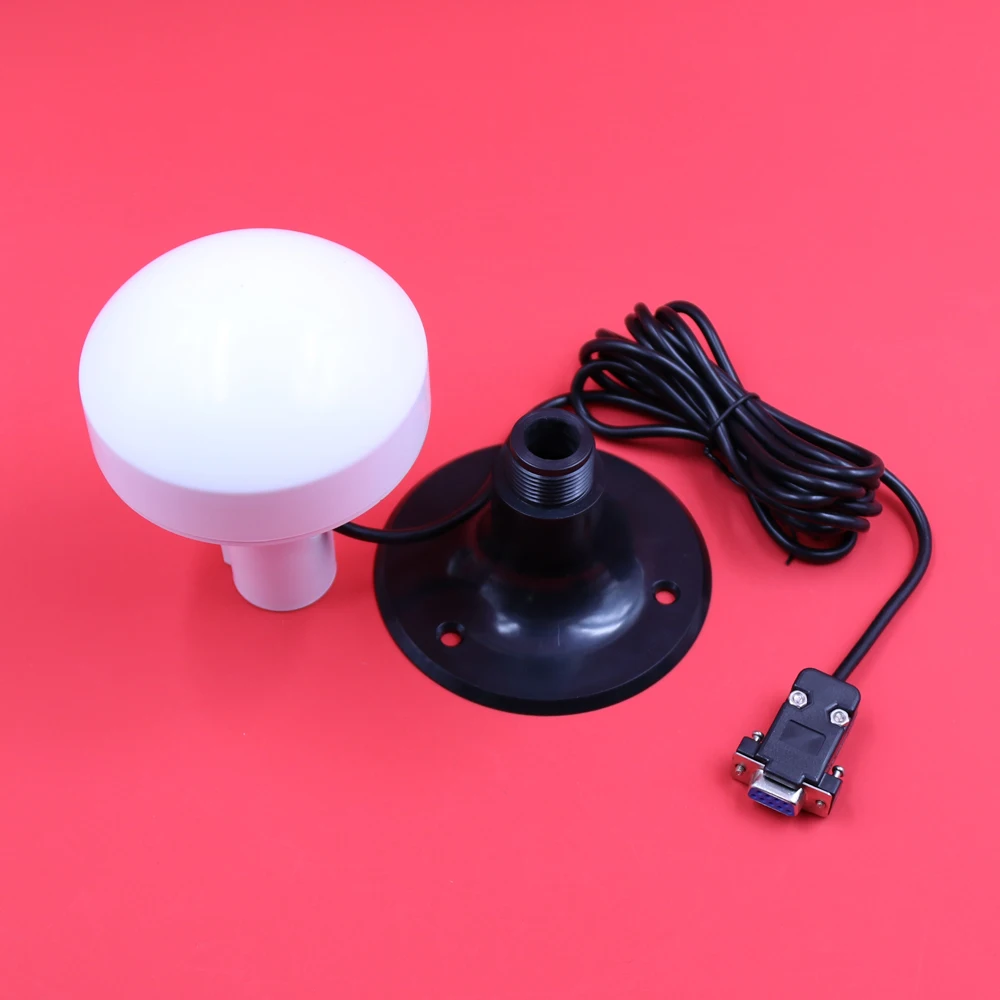

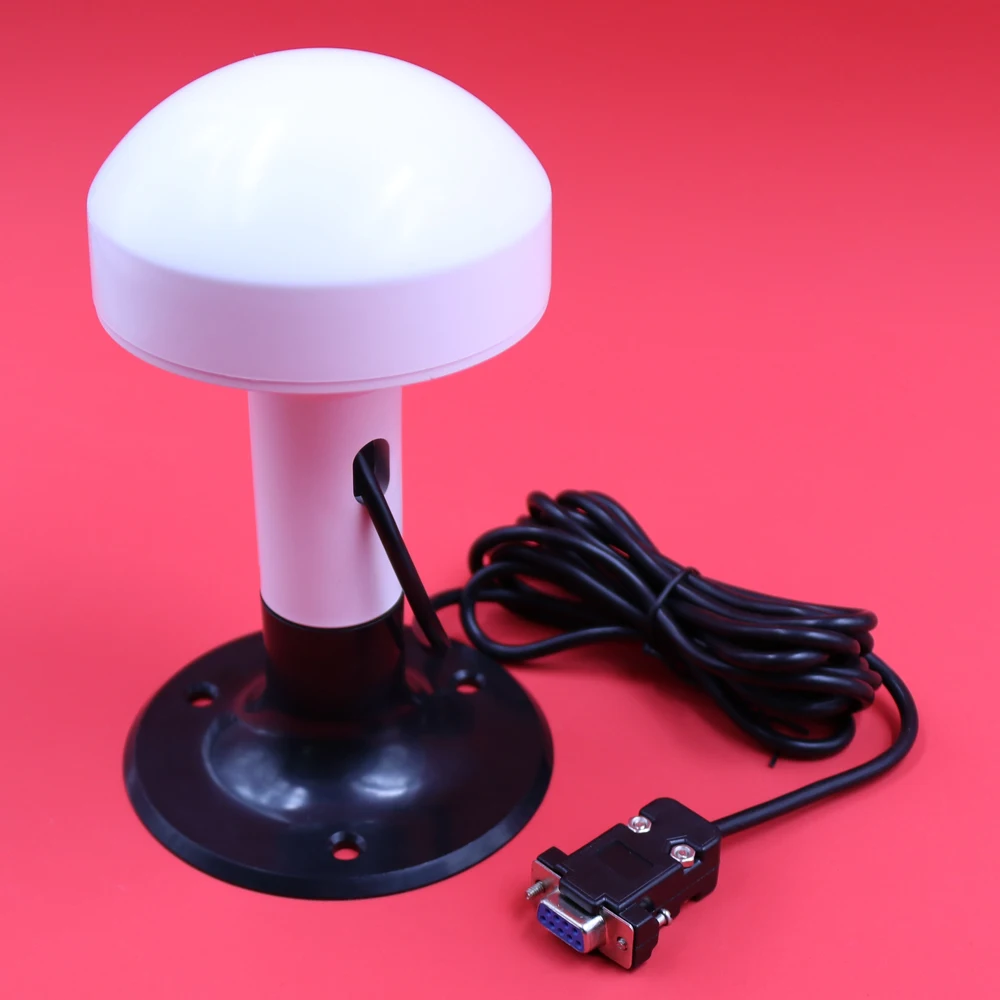

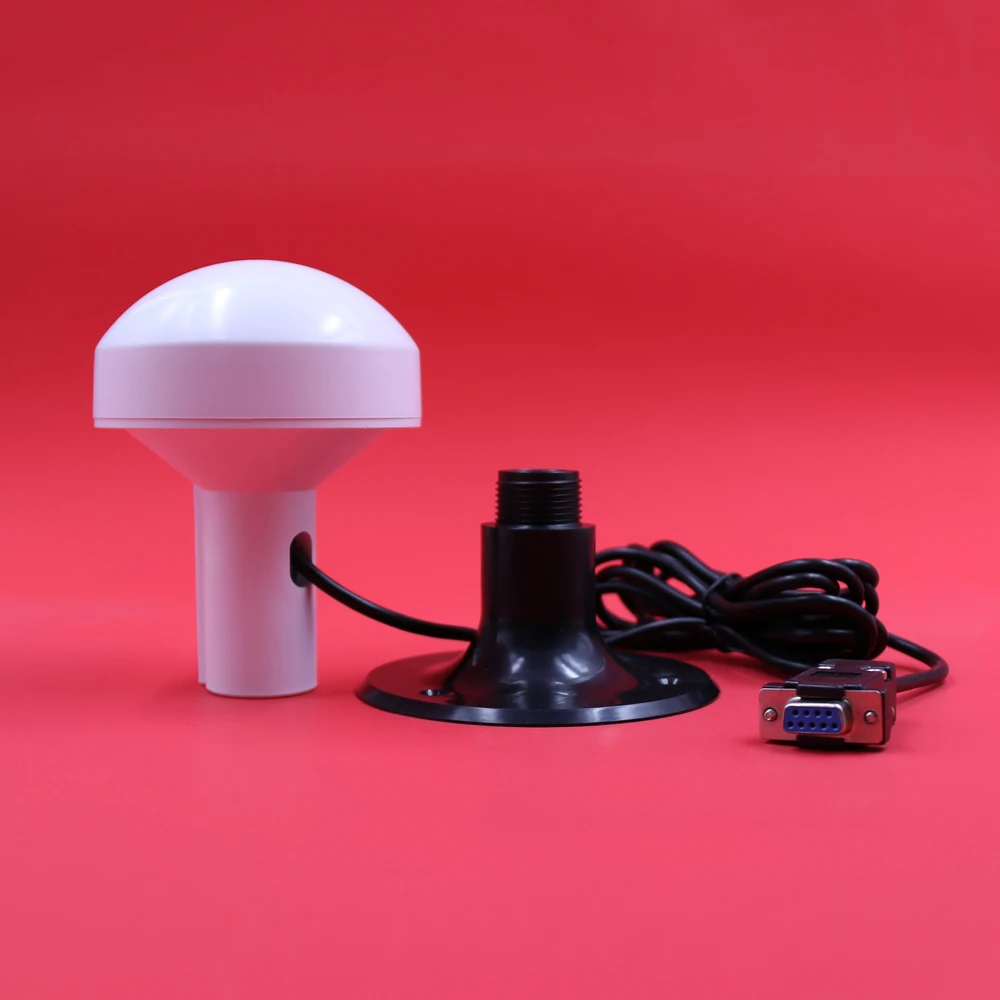

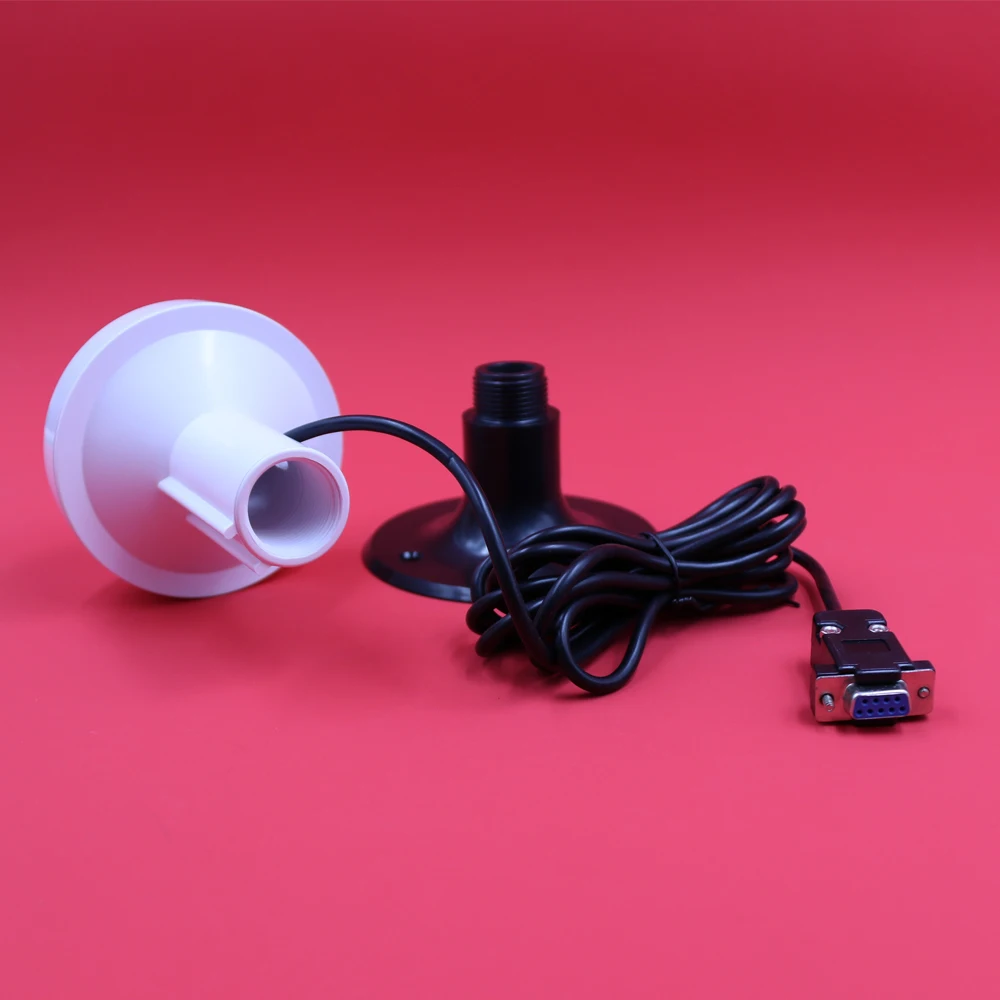

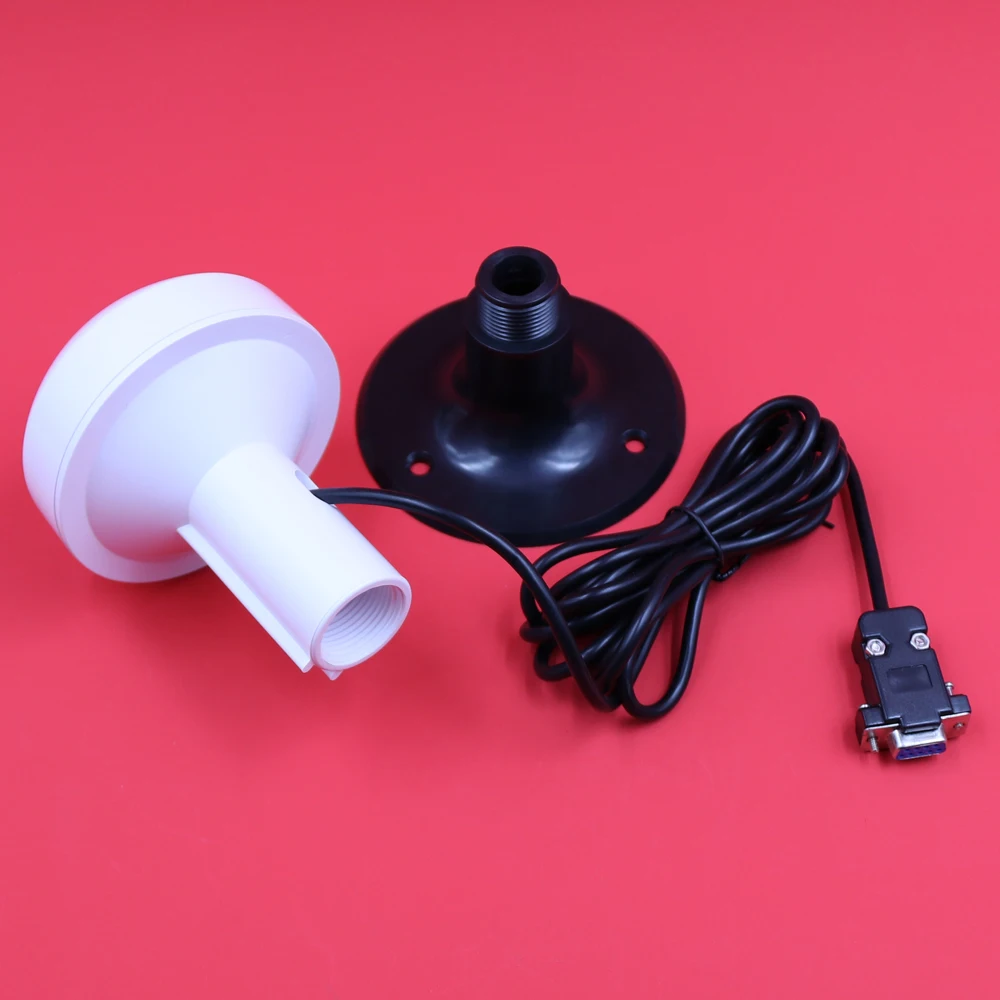

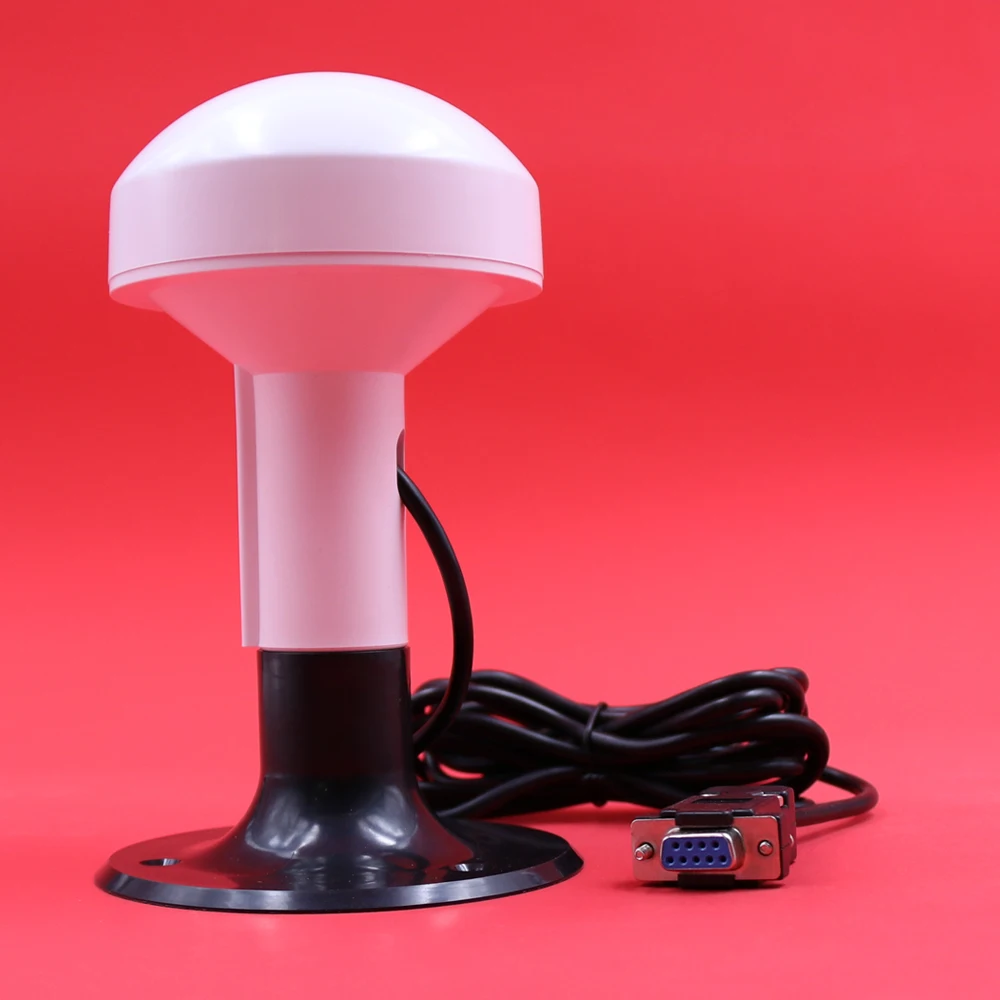

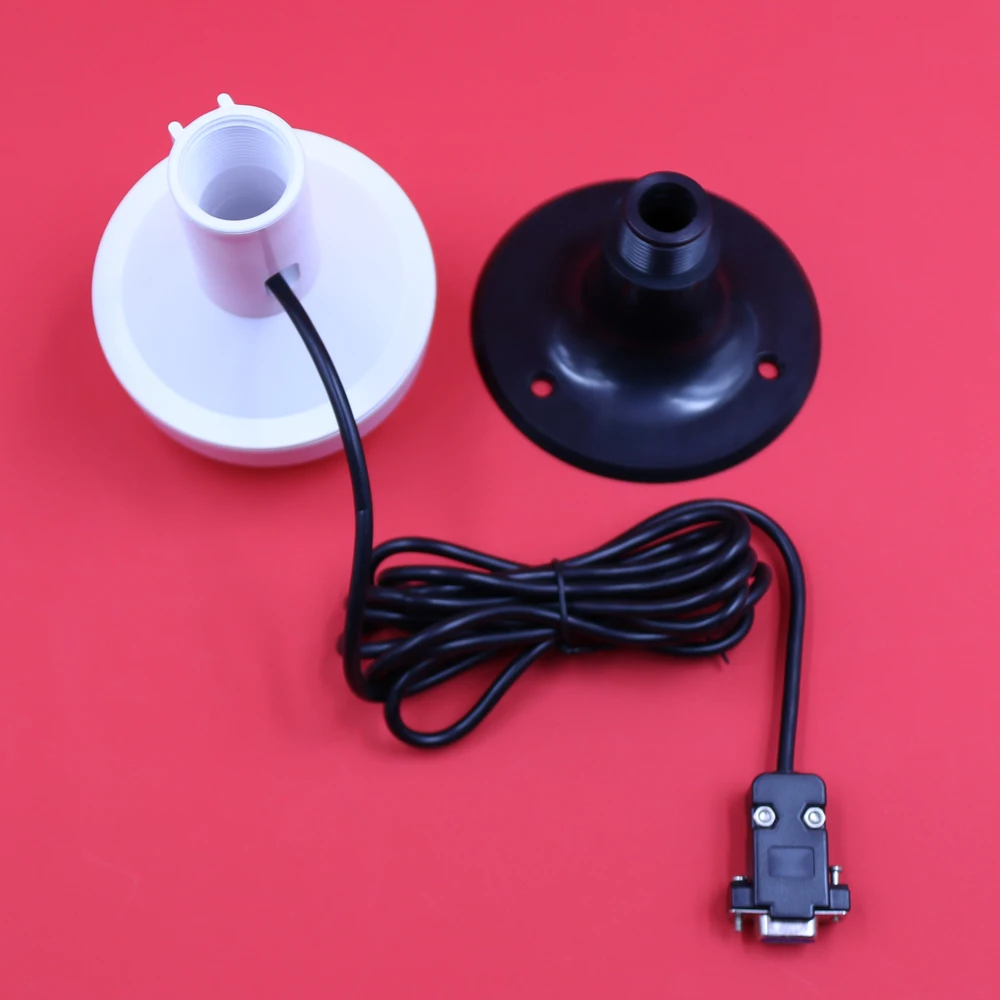

Морской GPS антенна лодка корабль GPS навигационный приемник антенный модуль, 9600bps, NMEA 0183 DB9 с пластиковым основанием, BP-583D

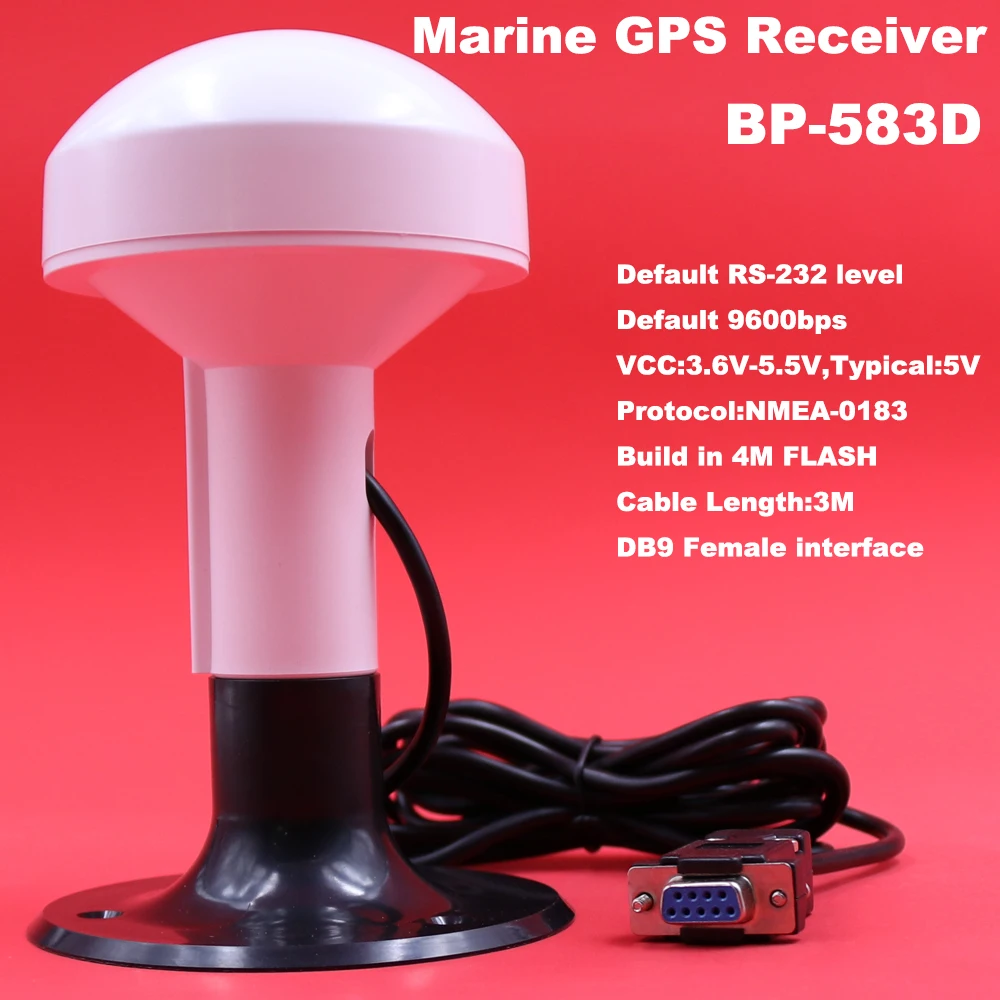

Модель: BP-583D морской GPS приемник

Особенности:

Iitem

Описание продукта:

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-156dBm

Точность

Положение по горизонтали

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приема

Холодный старт

26s

Теплый старт

25s

Быстрый запуск

1s

Вывода данных

Скорость поддержки

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

RS-232 уровня

Протокол передачи данных

NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4M FLASH, сохраните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Потребляемая мощность

VCC

Напряжение постоянного тока 3,6 V-5,5 V, типичный: 5,0 V

В настоящее время

Захвата 50мА/5,0 V

Механический Технические характеристики

Измерение

95 мм * 95 мм * 125 мм

Вес

320 г

Разъем

DB-9 с интерфейсом для женщин

Длина кабеля

3 м

Фиксированный

Пластик база

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Описание контакта:

Интерфейс

PIN-код

Именной

I/O

Описание продукта:

DB-9 женский

9

VCC

Я

DC 3,6 V-5,5 V вход, типичный: 5,0 V

2

TX

O

RS-232 выход серийных данных.

3

RX

Я

RS-232 последовательный ввод данных.

5

GND

G

Заземления

Вывод сообщения NMEA образец:

$ GNRMC, 073114,00, A, 2237,56240, N, 11401,59614, E,1.329,21.11,020916, A,V * 37

$ GNVTG, 21,11, T, M, 1,329, N, 2,462, K,A * 1B

$ GNGGA, 073114,00, 2237,56240, N, 11401,59614, E,1,12, 0,78, 112,9, M,-2,5, M, * 54

$ GNGSA,A,3,19,05,02,06,17,12,09,13, 1,48, 0,78, 1,26, 1*01

$ Gngsa, а, 3,69,83,84,70,68,82, 1,48, 0,78, 1,26, 2 * 0E

$ GPGSV,4,1,13,02, 46340, 36,05, 52254, 37,06, 42041, 41,09, 22053, 40,0 * 6E

$ GPGSV,4,2,13,12, 32282, 35,13, 13185, 33,17, 36131, 37,19, 57119, 44,0*66

$ GPGSV,4,3,13,20, 03237, 23,00,038, 25,09,311,19,42,51,128,32,0*60

$ GPGSV,4,4,13,50, 46123, 33,0*50

$ GLGSV,2,1,08,68, 25027, 39,69, 78011, 36,70, 40213, 43,74, 00259, 0*78

$ GLGSV,2,2,08,82, 06124, 36,83, 46085, 44,84, 44358, 41,85, 05324, 14,0*74

$ GNGLL, 2237,56240, N, 11401,59614, E, 073114,00, A,A * 7C

Номера сообщений NMEA:

Настроен GNS

Движку ID

GPS, SBAS, QZSS

GP

ГЛОНАСС

GL

GALILEO

GA

Бэйдоу

ГБ

Любое сочетание GNSS

GN

1 шт. BP-583D морской GPS приемник

Цельнокроеное платье Пластик база
