Электронный тестер нагрузки батареи 1 2 12 В 18650 3 7 в разряда свинцово кислотных

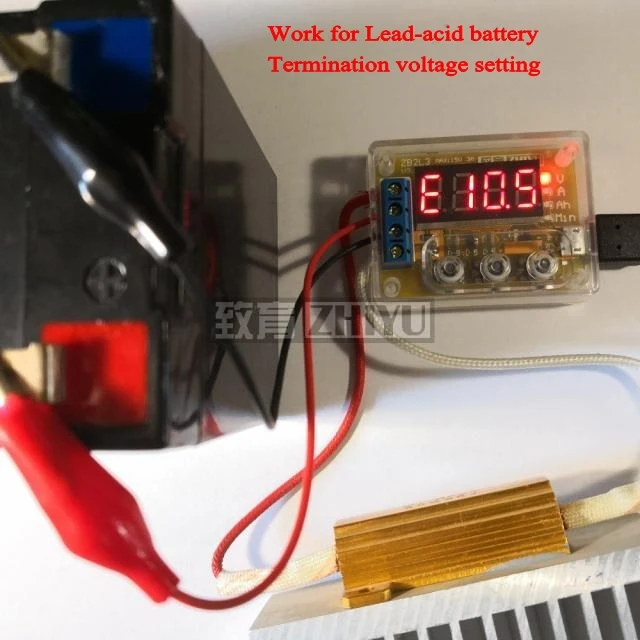

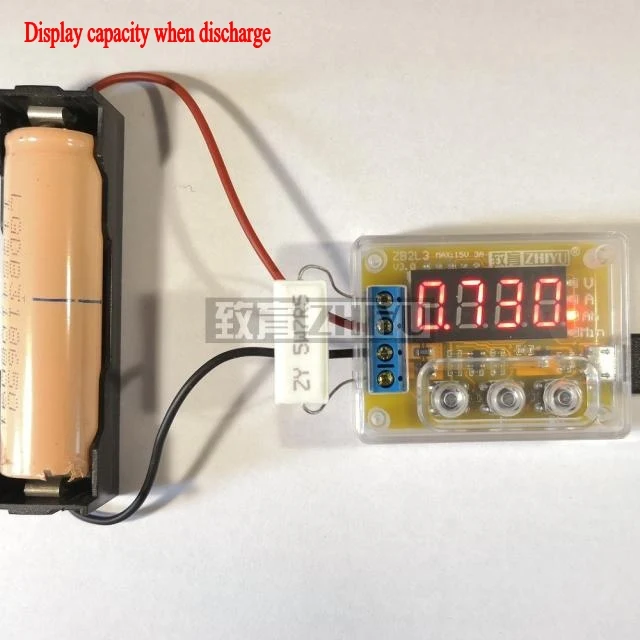

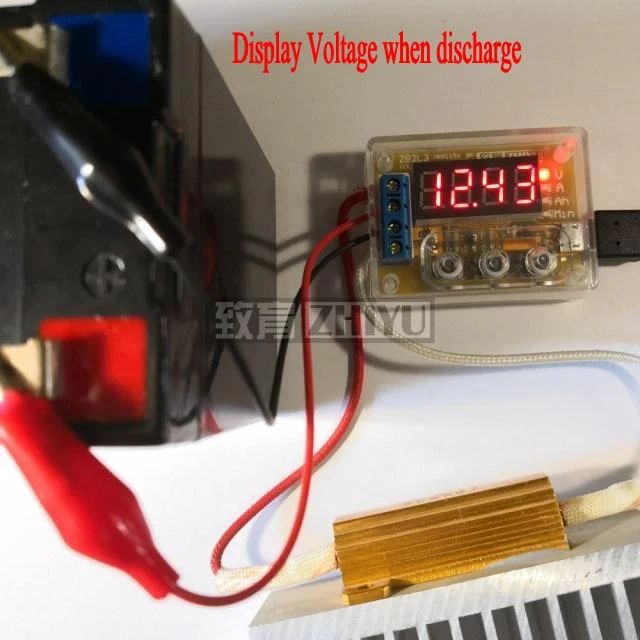

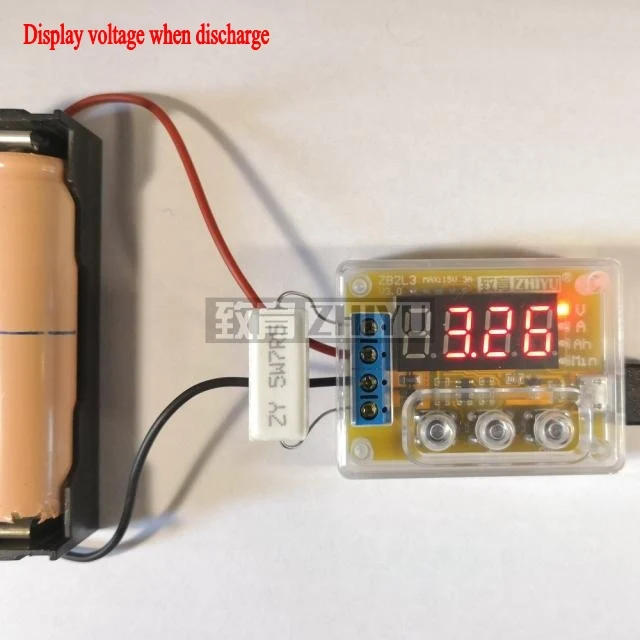

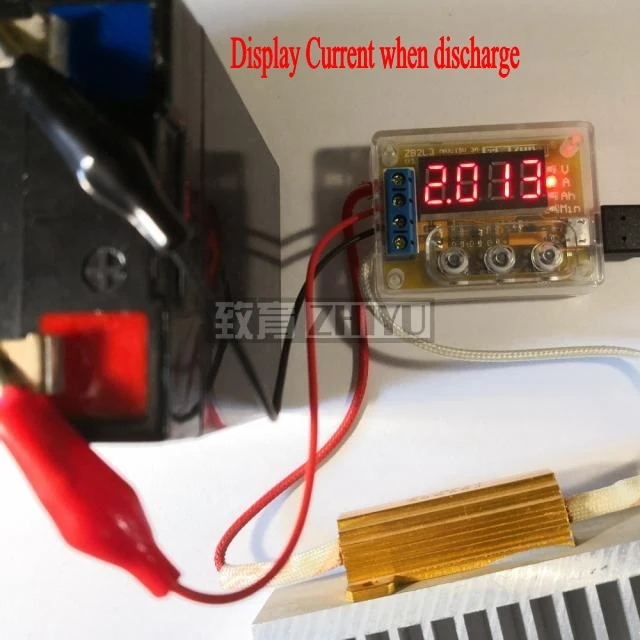

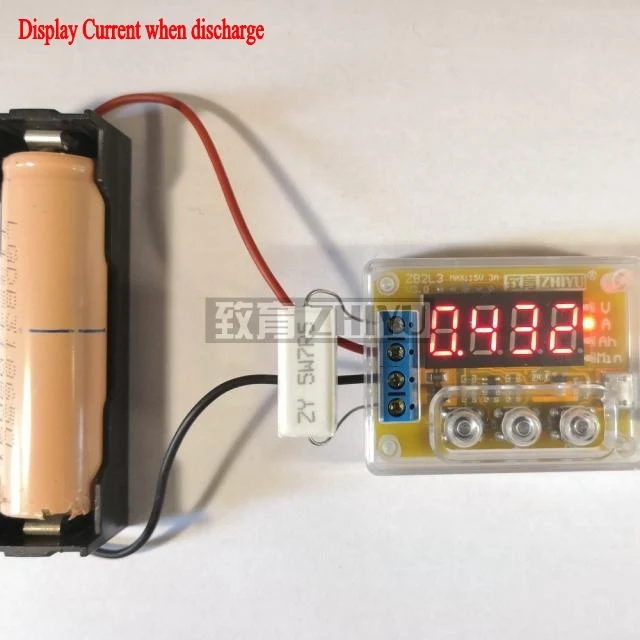

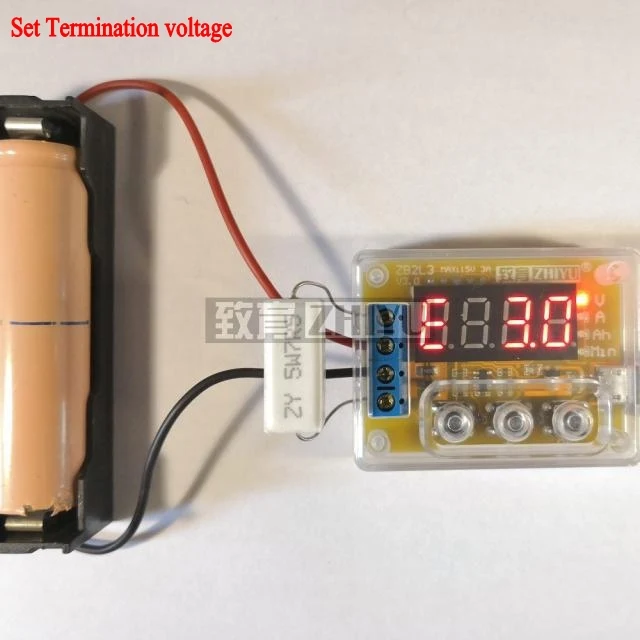

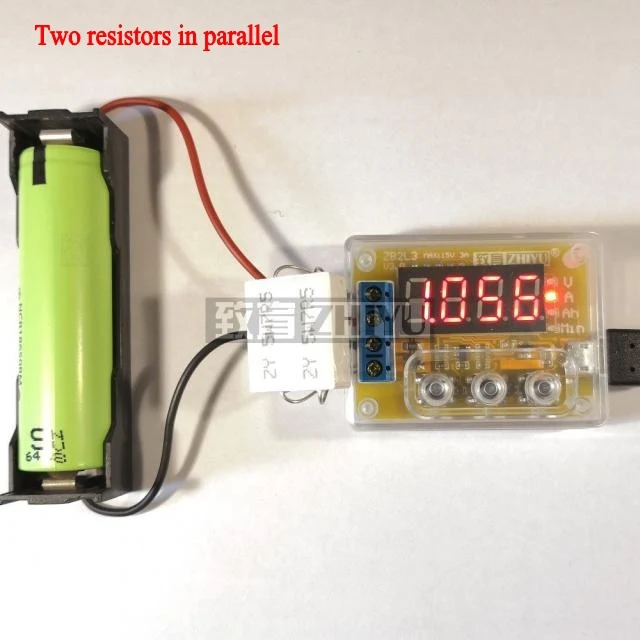

В 7.5R 5Вт керамическое сопротивление в основном используется для проверки 3,7 V литиевая батарея. Средний ток одного разрядного резистора составляет около 0,5a, а средний ток-около 1 А параллельно. Золотой Алюминиевый резистор 6R 50 Вт в основном используется для тестирования свинцово-кислотных батарей 12 В и может обеспечить ток разряда 2 А. Резистор должен быть закреплен на металлической пластине для рассеивания тепла. Напряжение источника питания: DC4.5-6V (интерфейс micro USB) Рабочий ток: не более 70 мА Разрядное напряжение: 1,00 V-15,00 V разрешение 0,01 V Выходного напряжения диапазон: 0,5-13,0 V Поддержка тока: не более 3.000A разрешение 0.001A Погрешность измерения напряжения: менее 1% + 0,02 в Ошибка измерения тока: менее 1.2% +-0,002a Диапазон тестовых данных: 999.9Ah (Ah, 1Ah = 1000mAh) или 9999Min (minutes), когда значение большое, переключайтесь на десятичный сдвиг, когда оно ниже 10Ah, он отображается как X.XXX, и выше 10Ah, он отображается как XX.XX, этот тип нажима. Размер готового продукта: 54mmx41mmx17мм (Длина X Ширина X высота) Масса платы и аксессуаров: Хост 25 г, два керамических резистора 5 Вт 9 г, сопротивление 50 Вт около 27 г (включая линию) Как использовать (заводской режим по умолчанию): 1. Тестируемый аккумулятор должен быть полностью заряжен. 2. Подключите положительный полюс батареи под испытанием к положительному входу, отрицательному полюсу к входному отрицательному полюсу и обратной полярности (реверс может повредить цепь)! Подключите нагрузку к выходному положительному и выходному отрицательному, и дайте тестеру микро-usb рабочую мощность (пожалуйста, используйте мобильный телефон зарядную головку, не используйте Настольный или ноутбук USB источник питания), на данный момент отображается напряжение батареи. 3. Чтобы начать тестирование напрямую, просто нажмите кнопку «OK», тестер может автоматически установить соответствующее напряжение для завершения в соответствии с напряжением полной зарядки аккумулятора, И будет мигать дисплей 3 раза, чтобы начать тест. Необходимо вручную установить выходное напряжение, нужно только нажать кнопку «+» или «-», чтобы изменить состояние отображения напряжения батареи, выходного напряжения отображается в качестве начала на экране одни мигающие "E", последний представляет значение напряжения, Разрешение 0,1 V, после того, как установка Пресс «ОК» Для начала теста. 4. После начала тестирования тестер включит электронный переключатель, который контролирует нагрузку. Данные о тестовом процессе будут отображаться в следующем порядке: текущее напряжение (V), ток разряда (A), разряженная Емкость (Ah), время разряда (Min), выходное напряжение E (V), вы можете вручную переключить значение, нажав кнопки «+» и «-». Когда напряжение батареи ниже, чем выходное напряжение, тестер отключает нагрузку, а данные дисплея остаются на емкости (Ah) и быстро мигает вместе с индикатором «Ah». Отображаемая в это время емкость-это фактическая разрядная емкость аккумулятора. Пресс любую кнопку. Данные могут отображаться стабильно. После этого нажмите кнопки «+» и «-» для проверки выходного напряжения, среднего напряжения, среднего тока, емкости и времени разряда. Нажмите кнопку «OK» снова, чтобы вернуться в режим включения, чтобы заменить тест на батарею. Следующий раздел... Дополнение 1: изменение выходного напряжения во время испытания. Во время тестирования нажмите кнопку «OK». Тестер приостановит тест. В это время может быть изменено выходное напряжение. Когда кнопка «OK» снова нажата, тест будет восстановлен. Дополнение 2: остановить испытание во время теста. Нажмите и удерживайте кнопку «OK» во время теста, чтобы остановить тест. Эта операция очистит проверенные данные. Код ошибки и значение: Err1: напряжение батареи выше 15 в Err2: напряжение батареи ниже установленного выходного напряжения Err3: аккумулятор не может выдерживать ток сброс нагрузки или слишком большое внутреннее сопротивление линии Err4: слишком большой ток (ток превышает 3,1 а) Err5: неправильное использование или ошибка проводки привели к тому, что устройство сгорело и не может быть использовано (текущий образец или переключатель управления MOS сгорел) Тестер прочности Функция настройки: Нажмите и удерживайте кнопку «OK» для включения при выключении питания. Тестер входит в Установочное состояние. Есть две настройки. Нажмите кнопку «+» и «-», чтобы изменить настройки. Нажмите кнопку «OK», чтобы подтвердить и сохранить настройки. Две настройки заключаются в следующем: 1. AUon: функция автоматического распознавания напряжения включена, и тестер будет устанавливать выходное напряжение в соответствии с эмпирическим значением каждый раз, когда тест будет запущен. AUoF: функция автоматического распознавания напряжения выключена. Каждый раз, когда тест начинается, тестер вызывает только последнее сохраненное напряжение и не автоматически устанавливает его. Тестер сохраняет это значение каждый раз, когда напряжение терминала регулируется вручную. 2. ALon: автоматический дисплей колеса: значения процесса тестирования автоматически отображаются между поворотами. ALoF: Автоматическое Выключение Дисплея колеса: значение процесса тестирования фиксируется и может переключаться только вручную. Примечание: Если аккумулятор перевернут, выключатель цепи может быть поврежден, когда нагрузка включена, и ток нагрузки большой (около> 0,8a)! Посылка включает в себя 1 шт. тестер батареи с коробкой 2 шт. 7.5R 5 Вт Сопротивление 1 шт. 6R 50 Вт Сопротивление
