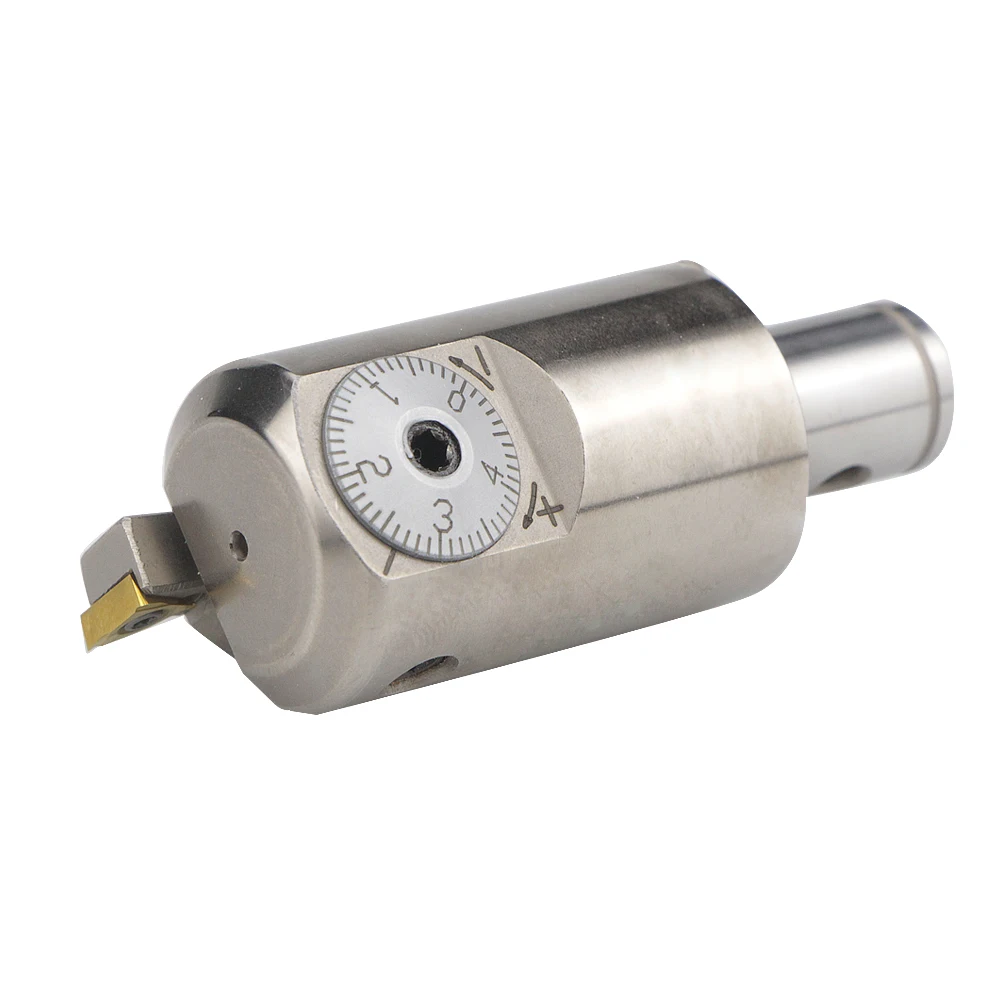

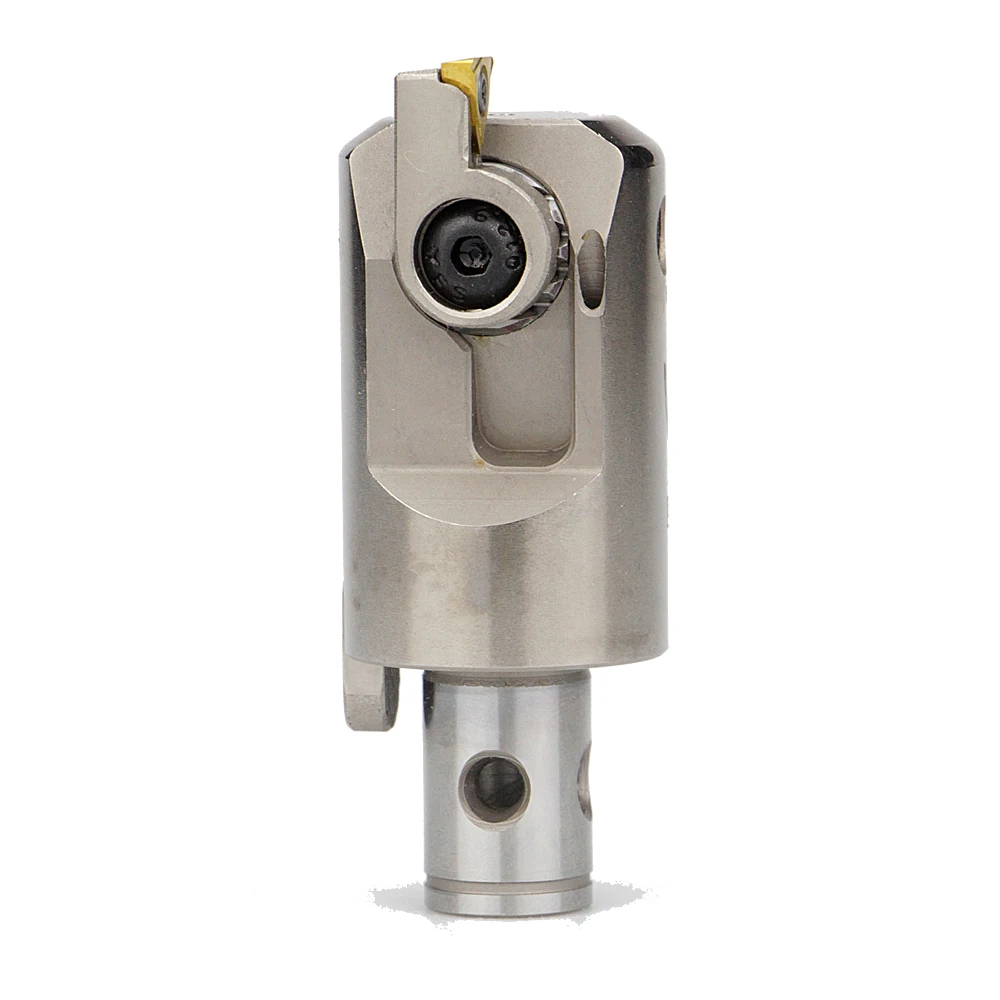

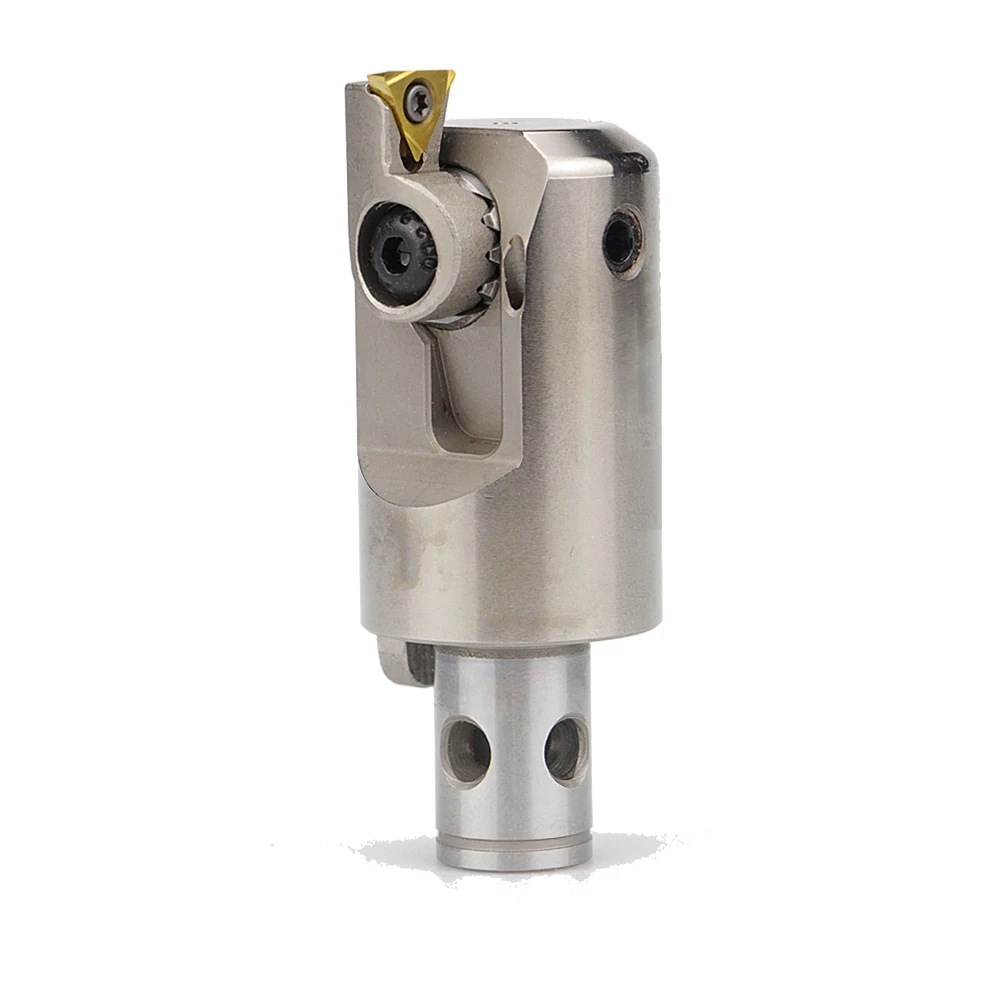

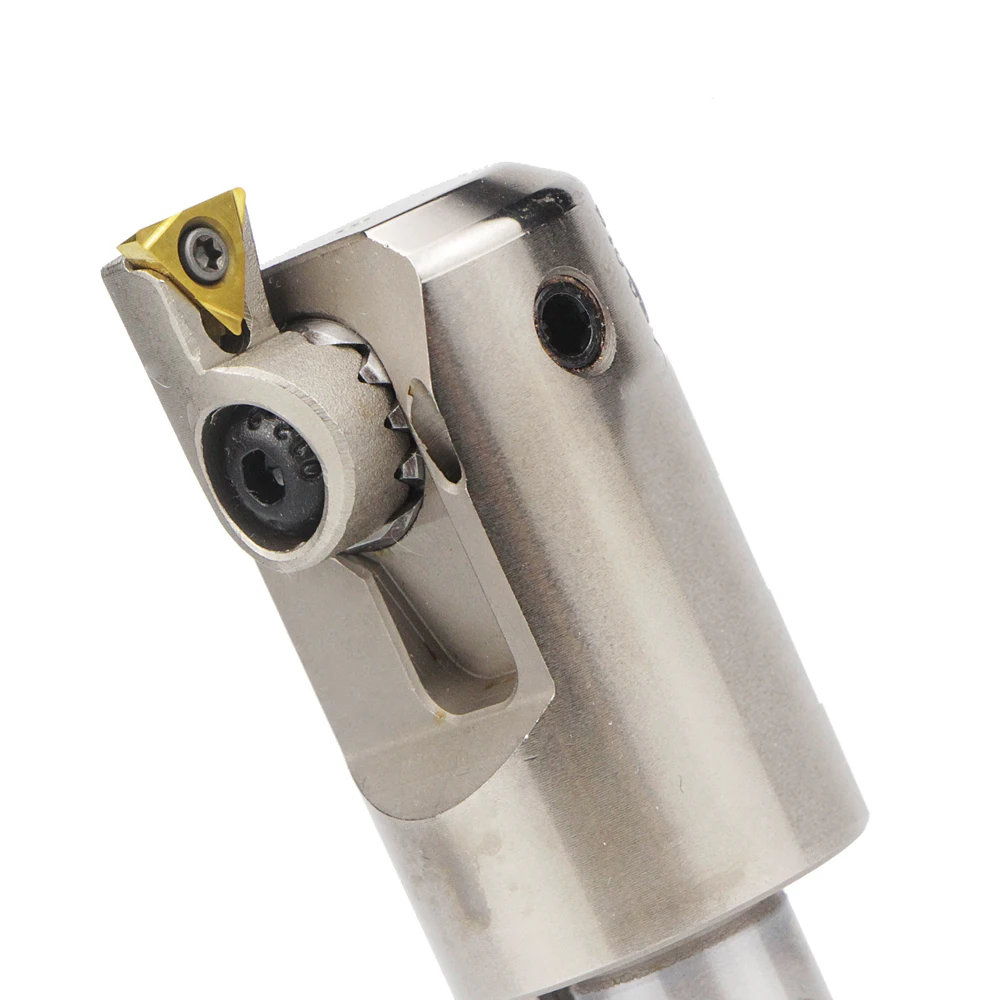

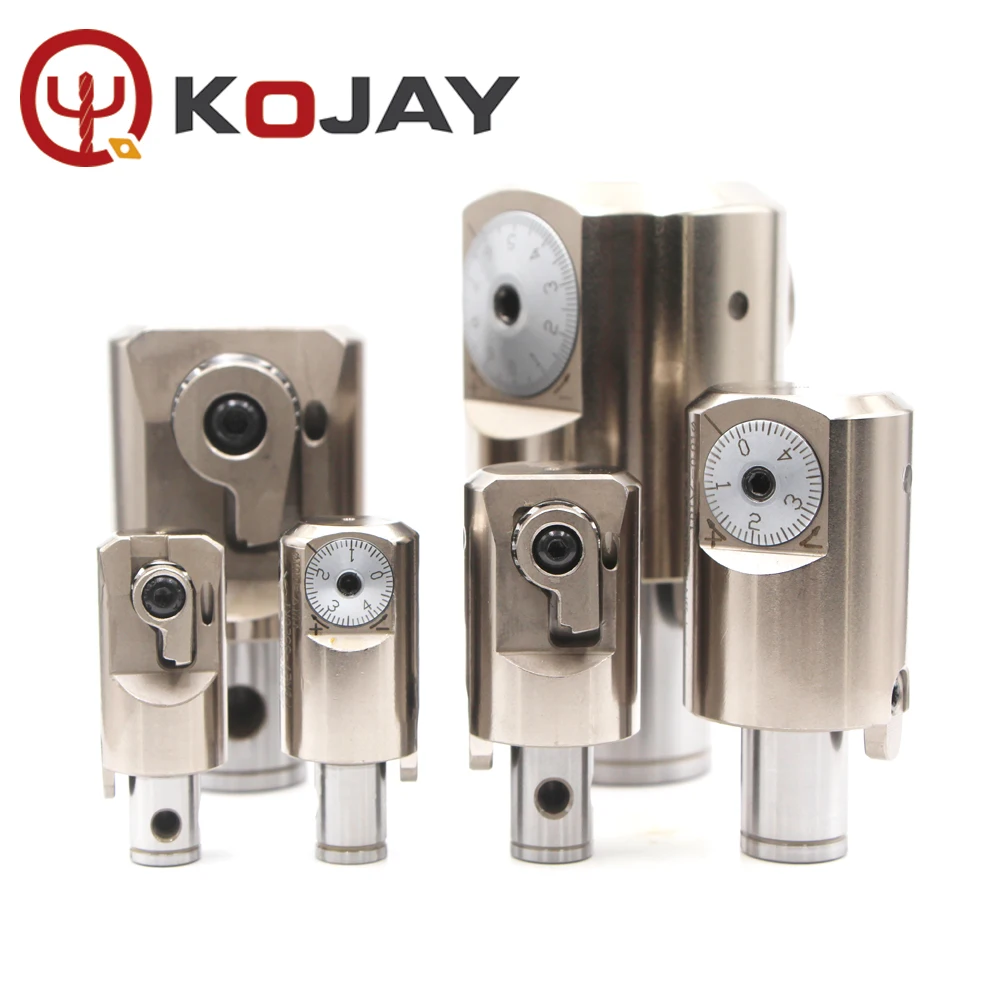

FBH 22 28 мм тонкая сверлильная головка для станка с ЧПУ инструмент

FBH 22-28 мм тонкая сверлильная головка для станка с ЧПУ, инструмент для сверления

Характеристики: модульная конструкция интерфейса может осуществлять Бесплатные комбинации в соответствии с содержанием обработки деталей, таких как грубая расточка, тонкая расточка, диаметр отверстия, глубина, конфигурация и материалы. Можно использовать удлинители для удлинения или использования держателей небольшого диаметра для обработки деталей небольшого диаметра. Вы можете увеличить диапазон обработки, заменяя shim. Таким образом, это значительно уменьшает количество требуемых скучных держателей, а также сокращает расходы на производство. В то же время, он может соответствовать различным требованиям к механической обработке. Кроме того, он сохраняет жесткость, Минимизирует Помехи и продлевает срок службы инструмента.

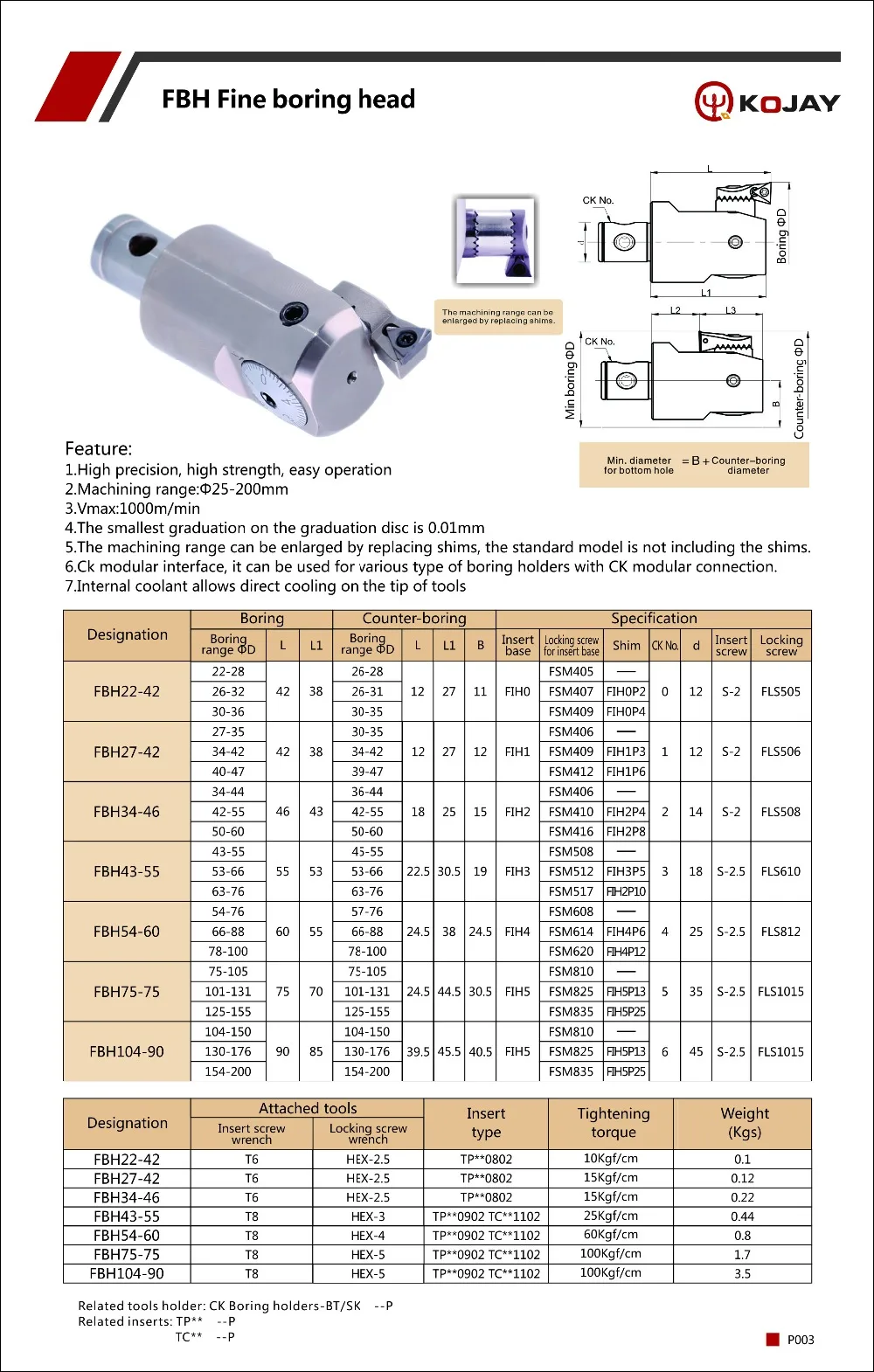

Высокая точность, высокая прочность, простота в эксплуатации Диапазон обработки: Φ25-200 мм Vmax:1000 м/мин, чтобы соответствовать высокой скорости обработки, конструкция была учтена ниже, центробежные силы, когда шпиндель вращается, и балансирующая способность расточной головки. Таким образом, максимальная скорость резки может быть до 1000 м/мин Самый маленький Выпускной на выпускной диск 0,01 мм Диапазон обработки может быть увеличен путем замены шимов, стандартная модель не включает шимы. Модульный интерфейс Ck, он используется для различных типов расточных держателей с модульным соединением CK.



Регулировка Инструкция:

Ослабьте набор винтов, поворачивая против часовой стрелки. Поверните Выпускной диск против часовой стрелки до тех пор, пока диаметр не достигает немного больше, чем требуется для обработки Поверните Выпускной диск по часовой стрелке до тех пор, пока он не достигает требуемого Вам диаметра. На Выпускной = 0,01 мм Затяните набор винтов по часовой стрелке.



Обработка столярных работ

Новый FBH расточной головки используется для борьбы с скучными. Все, что вам нужно сделать, установите основание вставки в обратном направлении. Это позволяет избежать необходимости установки деталей в обратном направлении. Когда нужно обрабатывать боры с обратной стороны, таким образом, обеспечивая точность кооси между борами на передней и задней. В то же время, это повышает точность обработки и эффективность производства.



Внимание:

Во избежания повреждения диска расточной головки. Пожалуйста, не Поворачивайте Выпускной диск При затягивании закручиваемого винта. Пожалуйста, используйте винты и шипы установки в соответствии со следующим листом. Во избежание повреждения Расточная головка. Хотя бы одно опорная может использоваться в одно время. Запрещается Стек несколько прокладки за один раз. Не используйте шимы, которые толще, чем рекомендуется лист, это во избежание повреждения расточной головки и влияет на точность обработки. Когда поместите его в шпиндель. Пожалуйста, убедитесь, что наконечник резака находится в обратном направлении от демонтажа инструмента. Пожалуйста, выберите оптимальные параметры резки в пределах допустимого диапазона в соответствии с следующими условиями, такими как максимальная скорость резки расточной головки, фактическая удлиненная длина хвостовика, жесткость машины, рабочие детали, материал и так далее.
