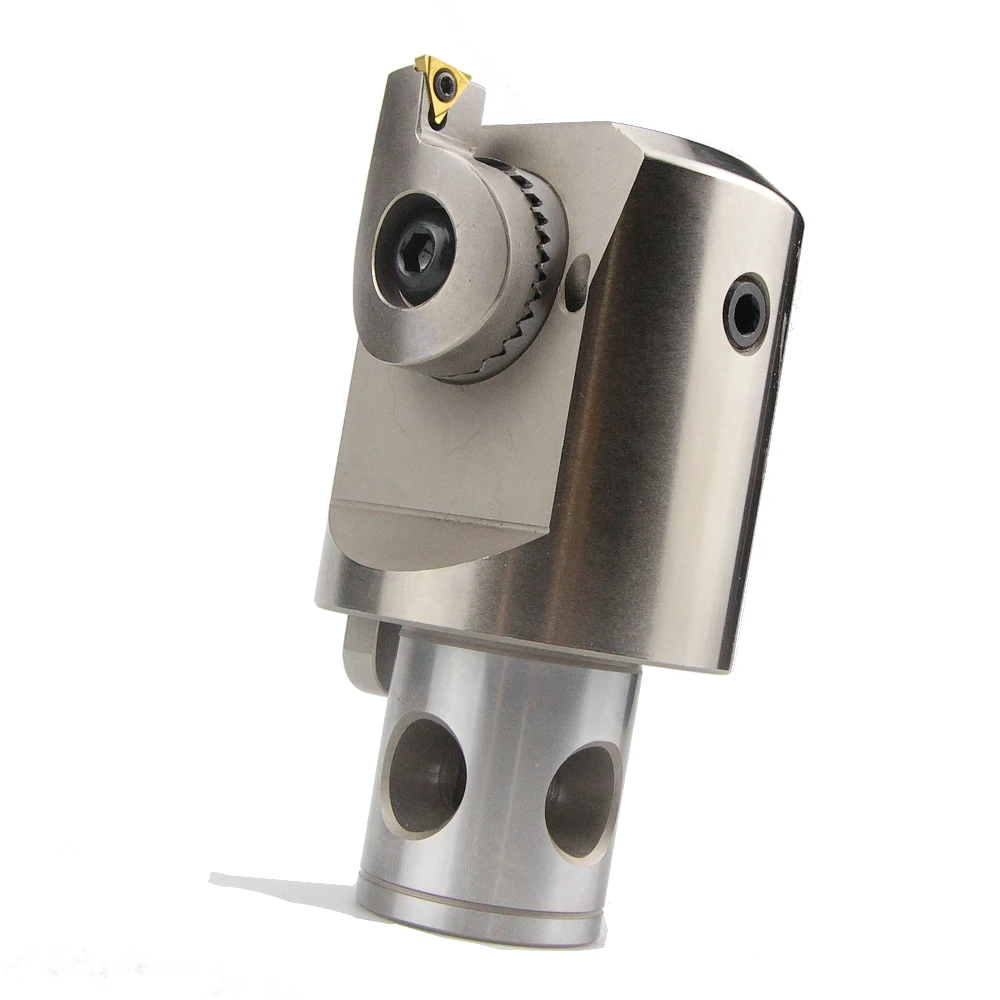

FBH 54-76 мм тонкая Расточная головка для станка с ЧПУ

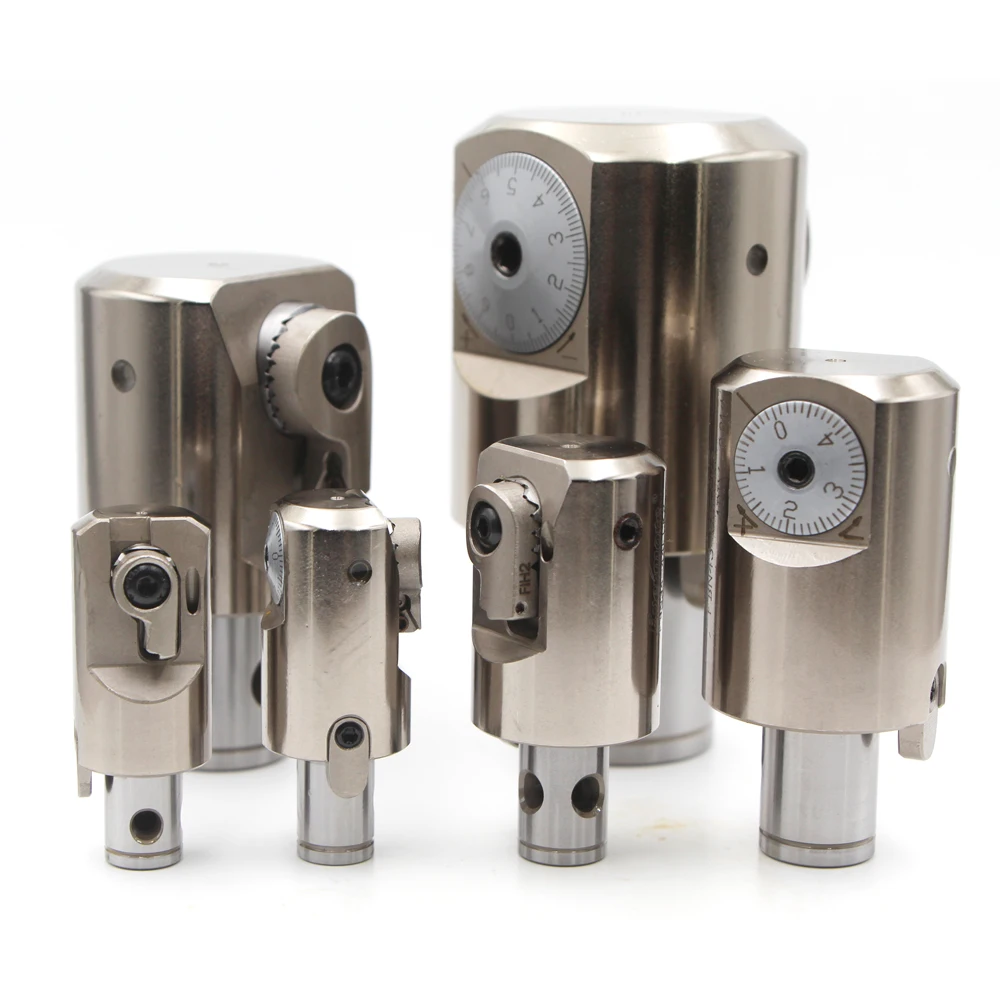

Характеристики: модульная конструкция интерфейса может выполнять Бесплатные комбинации в соответствии с содержанием обработки деталей, таких как грубая расточка, тонкая расточка, диаметр отверстия, глубина, конфигурация и материалы. Можно использовать удлинители для увеличения длины или использовать держатели небольшого диаметра для обработки деталей с небольшими диаметрами. Вы можете увеличить диапазон обработки, заменив shim. Таким образом, это значительно уменьшает количество требуемых расточных держателей, а также снижает затраты на производство. Между тем, он может справиться с различными требованиями к механической обработке. Кроме того, он сохраняет жесткость и Минимизирует Помехи и может быть продлен срок службы инструмента.

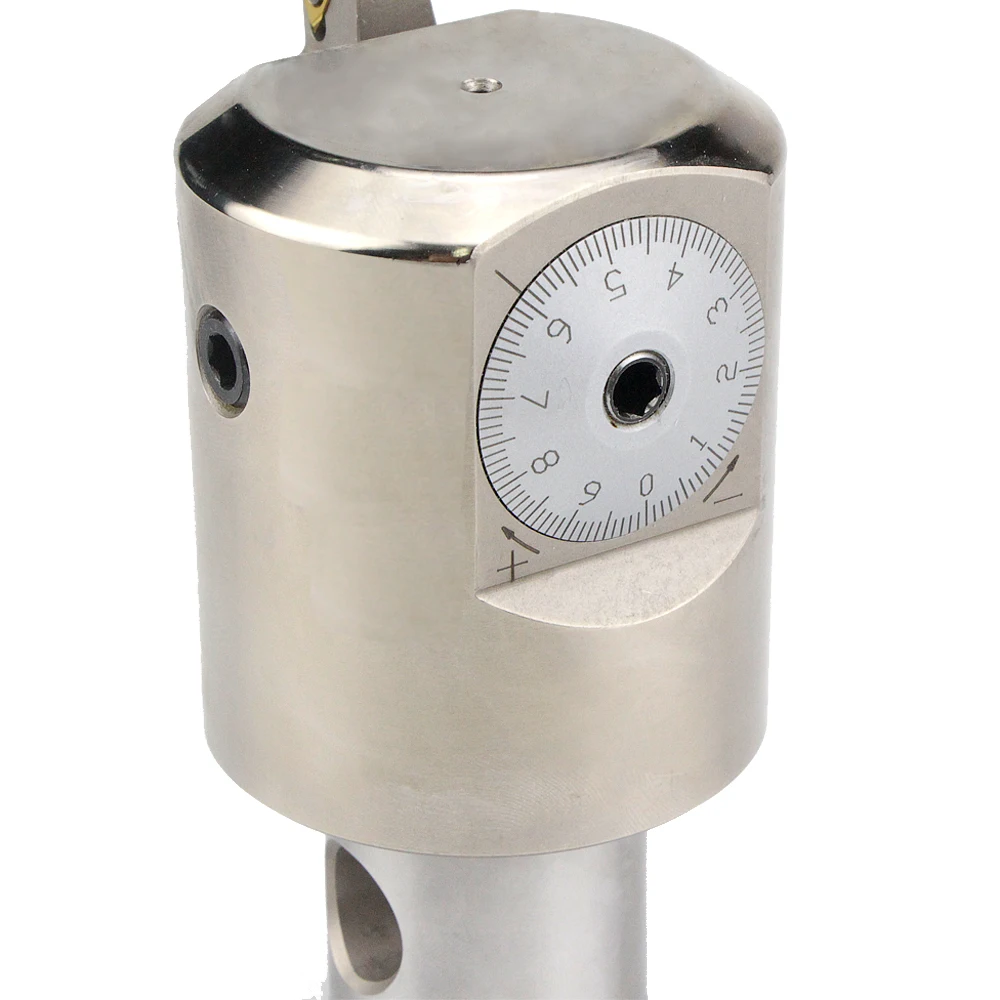

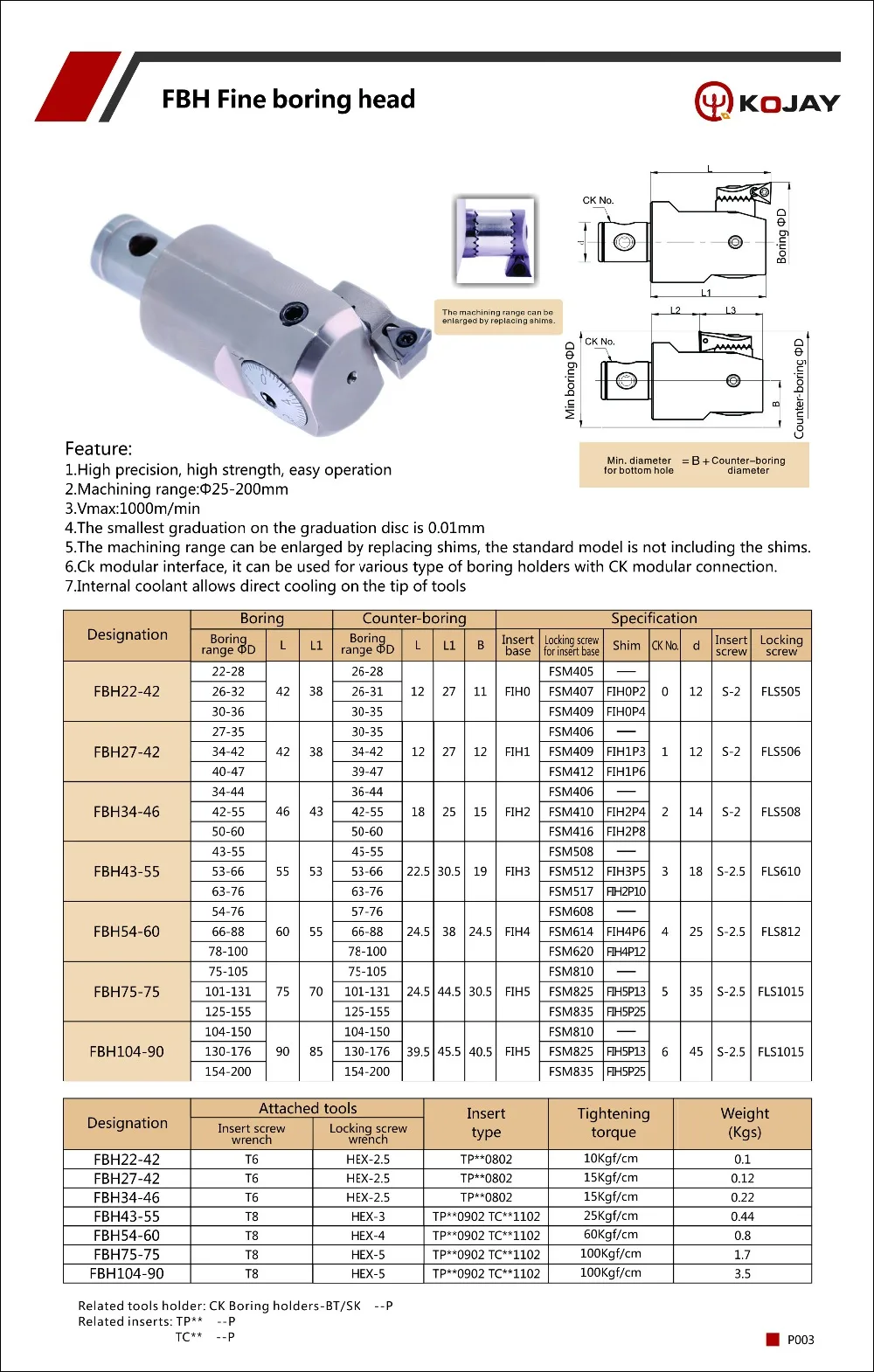

Высокая точность, высокая прочность, простота в эксплуатации Диапазон обработки: Φ25-200 мм Vmax: 1000 м/мин, чтобы справиться с высокой скоростью обработки, дизайн принял во внимание следующее, центробежные силы, когда шпиндель вращается и балансирующая способность расточной головки. Таким образом, максимальная скорость резки может быть до 1000 м/мин Самая маленькая Градация на выпускном диске составляет 0,01 мм Диапазон обработки может быть увеличен путем замены шимов, стандартная модель не включает шимы. Модульный интерфейс Ck, он используется для различных типов расточных держателей с модульным соединением CK.



Инструкция по регулировке:

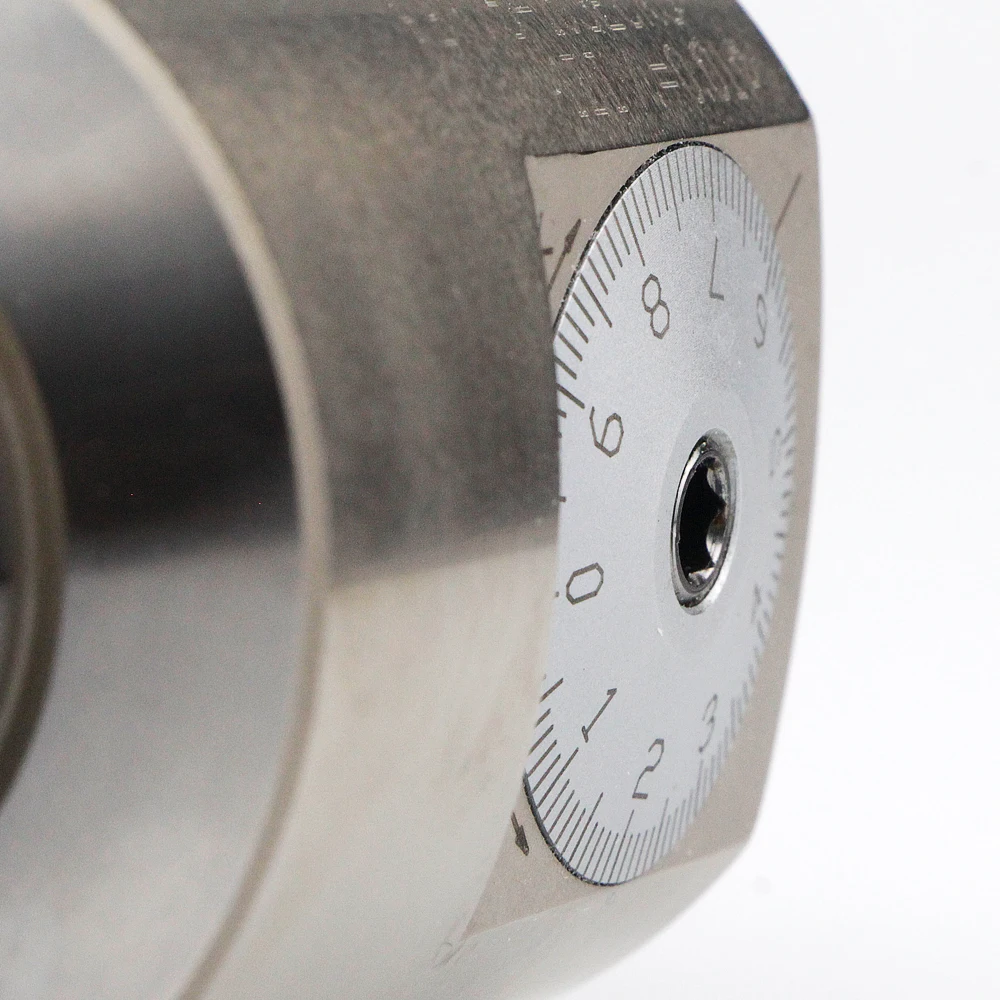

Ослабьте установочный винт, вращая против часовой стрелки. Поверните Выпускной диск против часовой стрелки до тех пор, пока диаметр не достигнет немного больше, чем требуется для обработки Поверните Выпускной диск по часовой стрелке до тех пор, пока он не достигнет требуемого диаметра. На Выпускной = 0,01 мм Затяните винт по часовой стрелке.



Обработка контр-расточной обработки

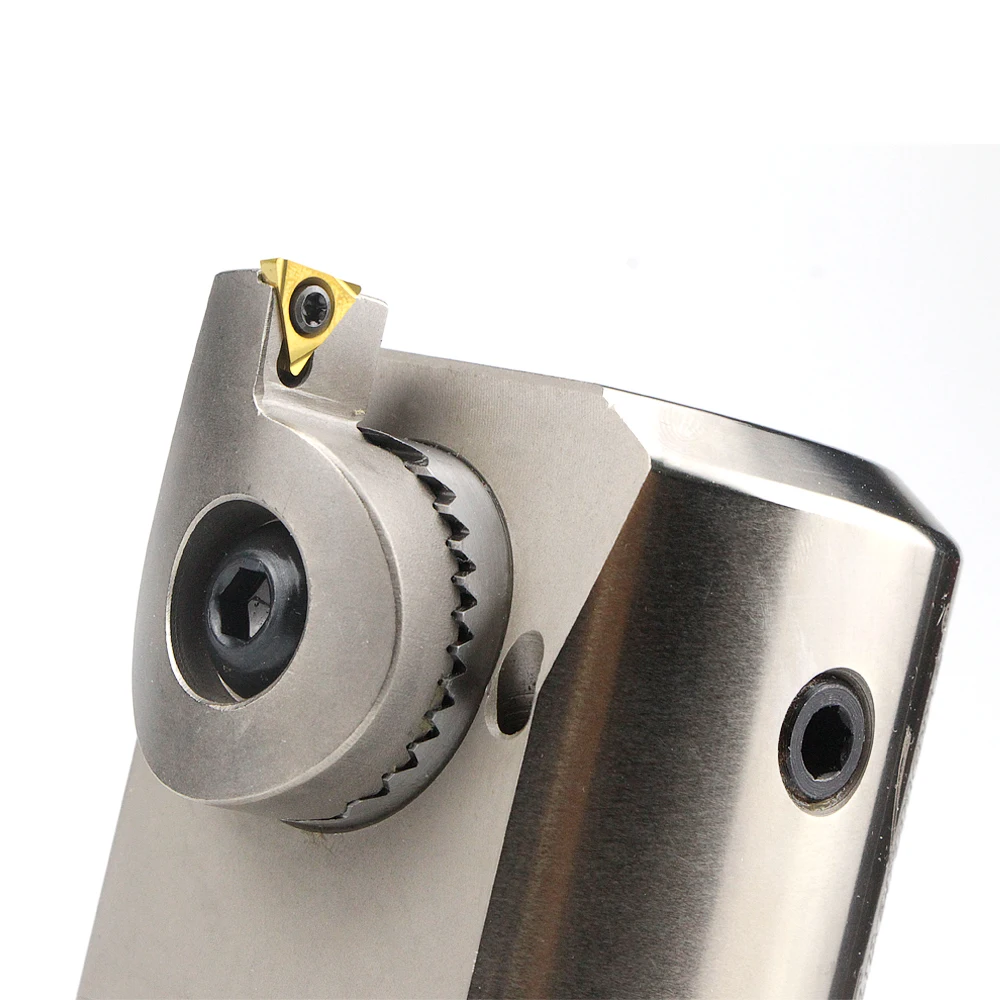

Новые скучные головки FBH используется для контр-скуки. Все, что вам нужно сделать, это установить основание вставки в противоположном направлении. Это позволяет избежать необходимости установки деталей в противоположном направлении. Когда нужно обрабатывать боры с обратной стороны, тем самым обеспечивая точность кооси между борами спереди и сзади. Между тем, это повышает точность обработки и эффективность производства.



Внимание:

Во избежание повреждения диска с расточной головкой. Пожалуйста, не Поворачивайте Выпускной диск При затягивании установочного винта. Используйте установочные винты и прокладки в соответствии со следующим листом. Во избежание повреждения скучной головки. В одно время можно использовать только одно изделие. Запрещено складывать несколько шимов одновременно. Не используйте прокладки, которые толще, чем рекомендуется лист, это во избежание повреждения расточной головки и влияет на точность обработки. При установке в шпиндель. Убедитесь, что наконечник резака находится в противоположном направлении демонтажа инструмента. Пожалуйста, выберите оптимальные параметры резки в допустимом диапазоне в соответствии с следующими условиями, такими как максимальная скорость резки расточной головки, фактическая удлиненная длина хвостовика, жесткость машины и рабочие части, материал и так далее.
