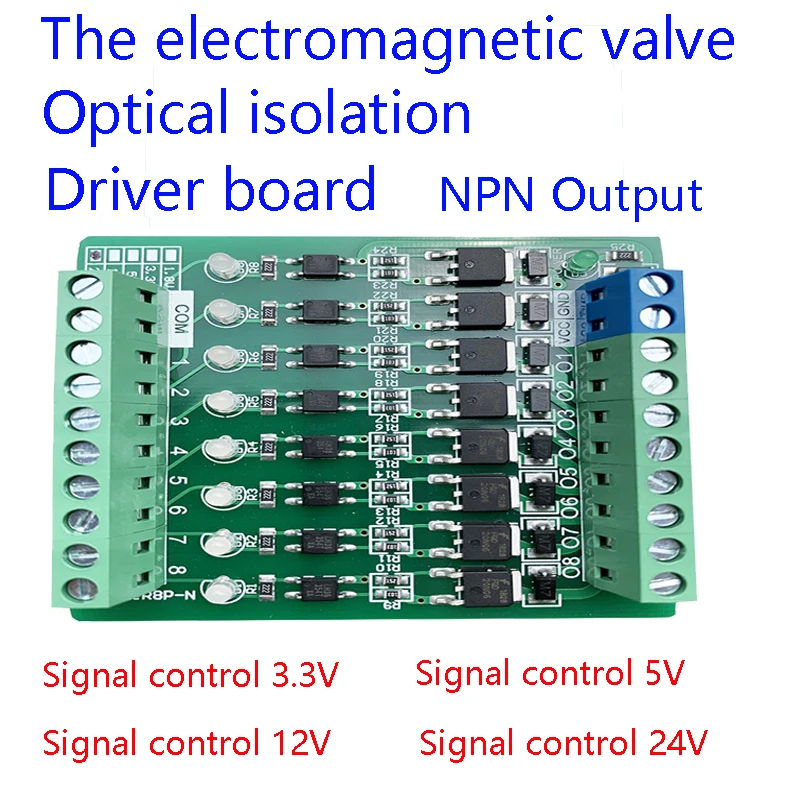

1 ~ 8 канальный электромагнитный клапан оптрон изоляционный модуль релейная плата

1 ~ 8 канальный электромагнитный клапан оптрон изоляционный модуль релейная плата

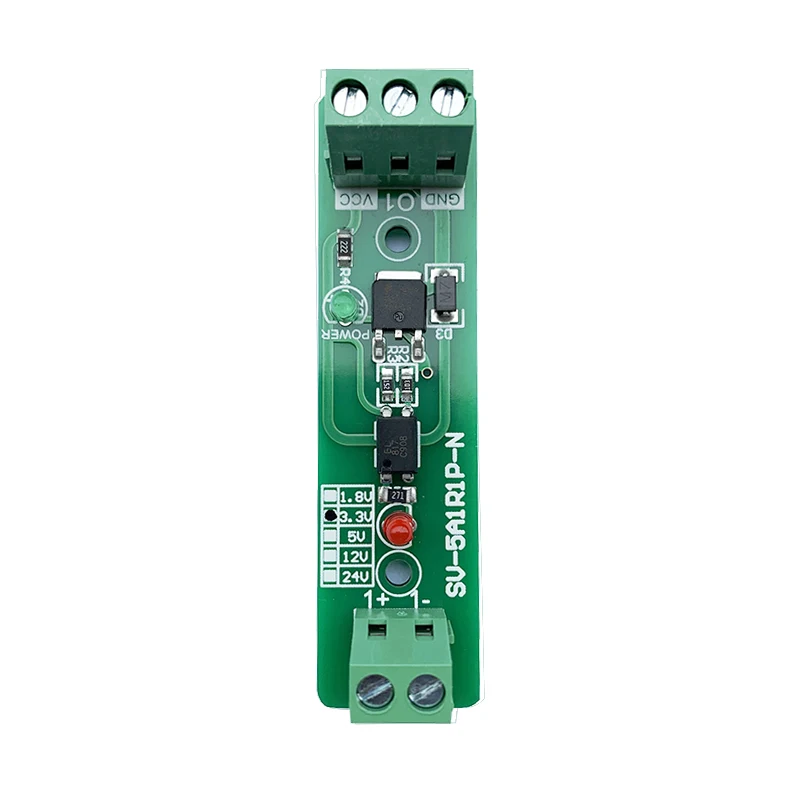

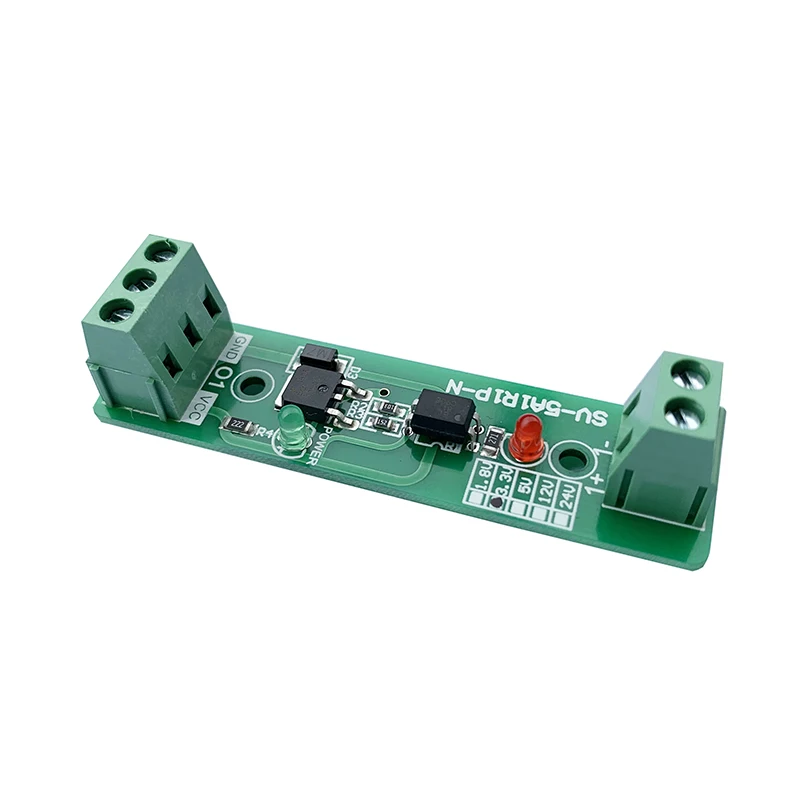

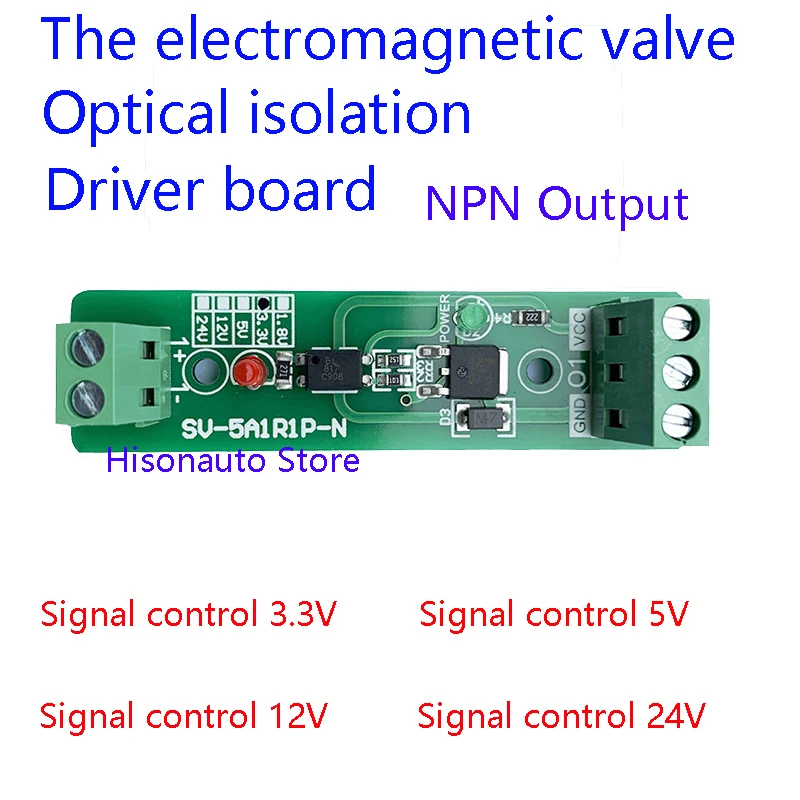

Эта модель является SV-5A1R1P-N. Анализ модели: SV (усилитель цифрового сигнала) - 5A (максимальный ток привода 5A) - 1R (односторонняя передача) 1P (одноканальный) - N (Выход NPN, то есть, выход слива). Особенности: 1. Входной сигнал совместим с NPN и PNP, совместим с PLC оборудованием, таким как Mitsubishi, Panasonic, Siemens и т. д. 2. Сигнал входное напряжение 3,3 V/5V/12V/24V, что удобно для разных генерация сигналов управления оборудованием. 3. Входной конец принимает фотоэлектрический изоляционный модуль для эффективной защиты безопасности контрольного конца; В то же время он Оснащен индикатором рабочего состояния. 4. Проводка: VCC и GND являются Портами питания этого модуля и подключены в соответствии с быстрым напряжением. 1 +, 1 подключен к контрольному сигналу; Выход управляемого устройства-выход открытого слива, обозначенный O 1. 5, Размер модуля: 72*19*18 мм (длина * ширина * высота). Расстояние между монтажными отверстиями составляет 38,5 мм, а вес нетто модуля: 20 граммов.

1Pin высокой четкости

2 схема модели слива

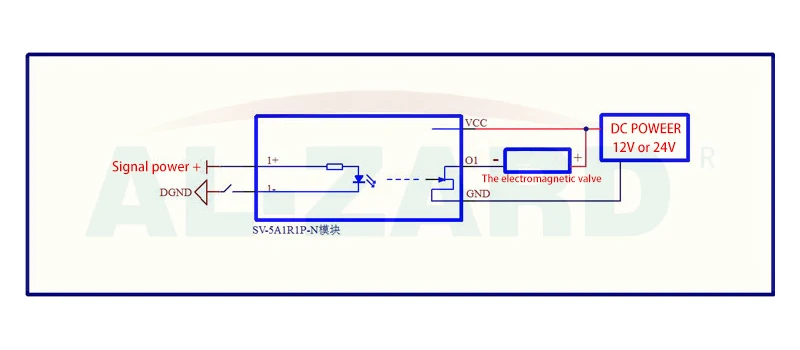

3 схема

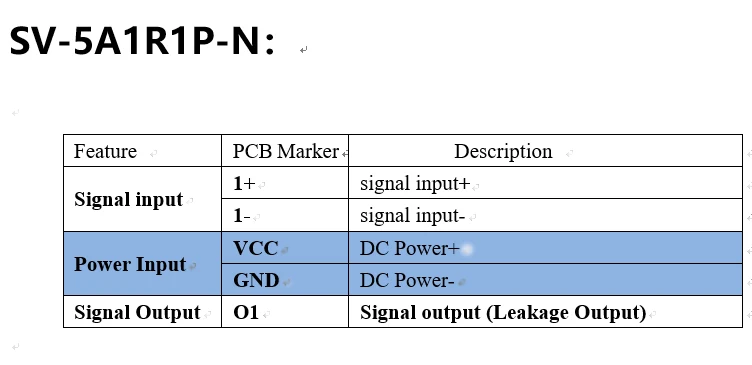

Проводка:

VCC и GND являются Портами питания этого модуля и подключены в соответствии с быстрым напряжением. 1 +, 1 подключен к контрольному сигналу; Выход управляемого устройства-выход открытого слива, обозначенный O 1.

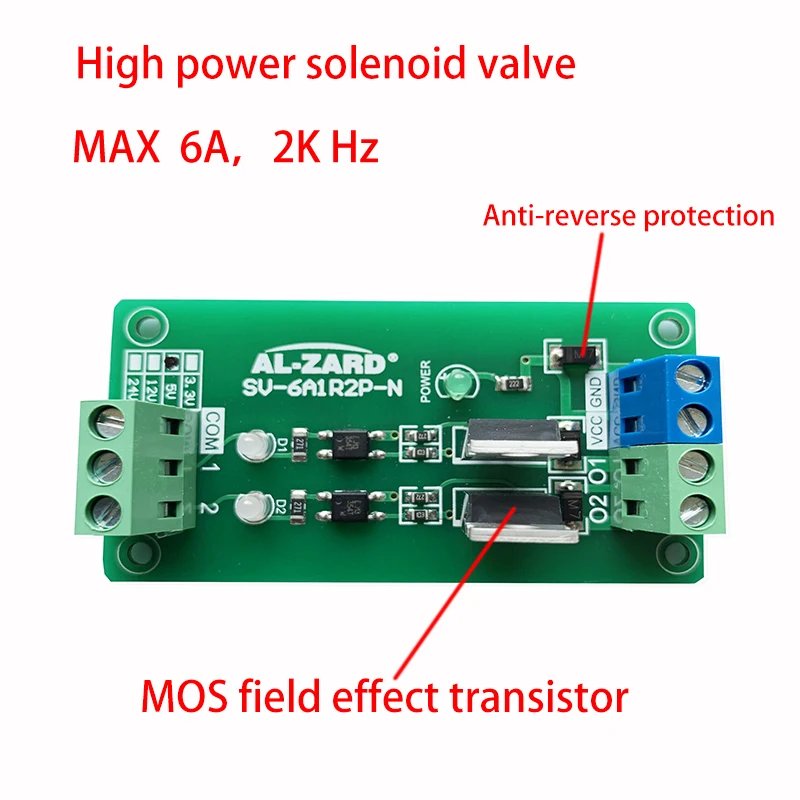

2 канала высокой мощности Драйвер платы оптопара релейный модуль изоляции:

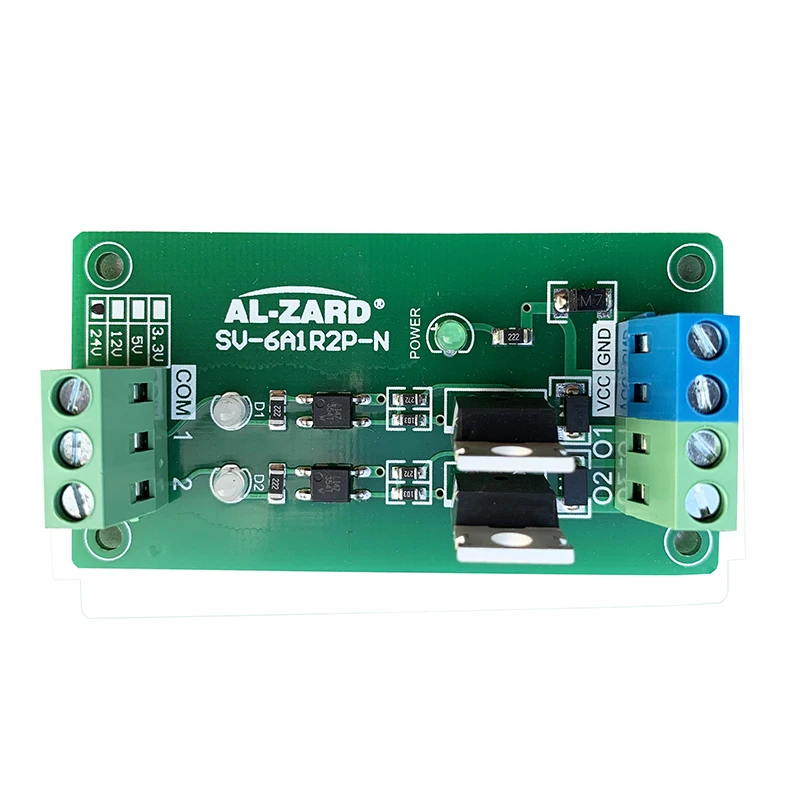

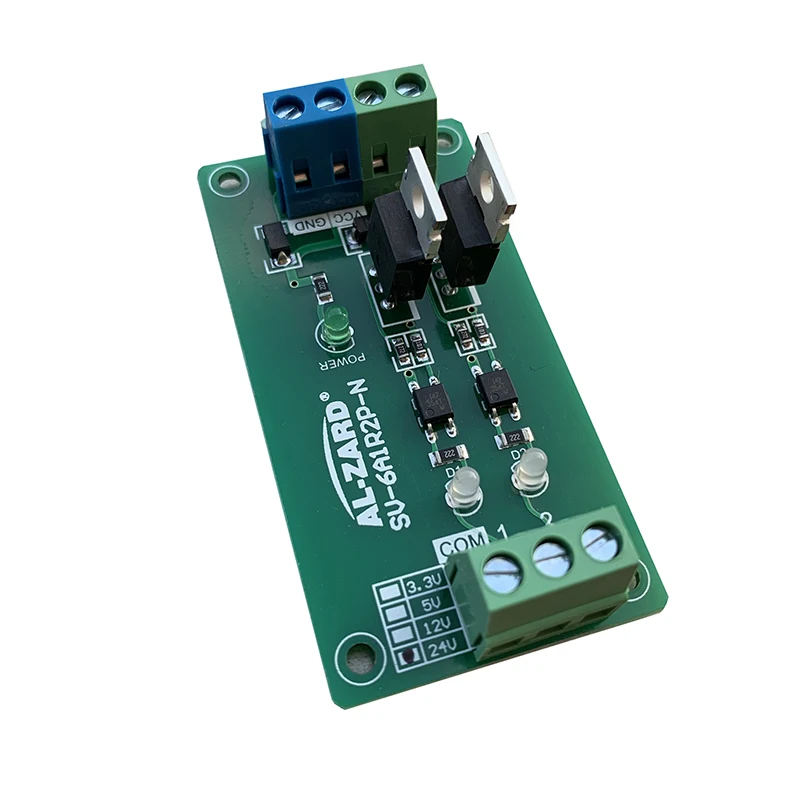

Эта модель является SV-6A1R2P-N. Анализ модели: SV (усилитель цифрового сигнала) - 6A (максимальный ток привода 6A) - 1R (односторонняя передача) 2P(2 канала) - N (N P N выход, то есть выход слива) . Во-первых, обзор модуля: 1. Новый оригинальный импортный FET. 2. Входной сигнал совместим с NPN и PNP и совместим с PLC оборудованием, таким как Mitsubishi, Panasonic, Siemens и отечественным PLC. 3. Сигнал входное напряжение 3,3 V/5 V/12 V/24 V, что удобно для разных генерация сигналов управления оборудованием. 4. Входной конец принимает фотоэлектрический изоляционный модуль для эффективной защиты безопасности контрольного конца; В то же время он Оснащен индикатором рабочего состояния. 5. Проводка: VCC и GND являются Портами питания этого модуля и проводной в соответствии с быстрым напряжением. 1,2 подключен к контрольному сигналу; Выход управляемого устройства-выход открытого слива, обозначенный O1, O2. 6, Размер модуля: 72*38*19 мм (длина * ширина * высота). Вес нетто модуля: 42 грамма.

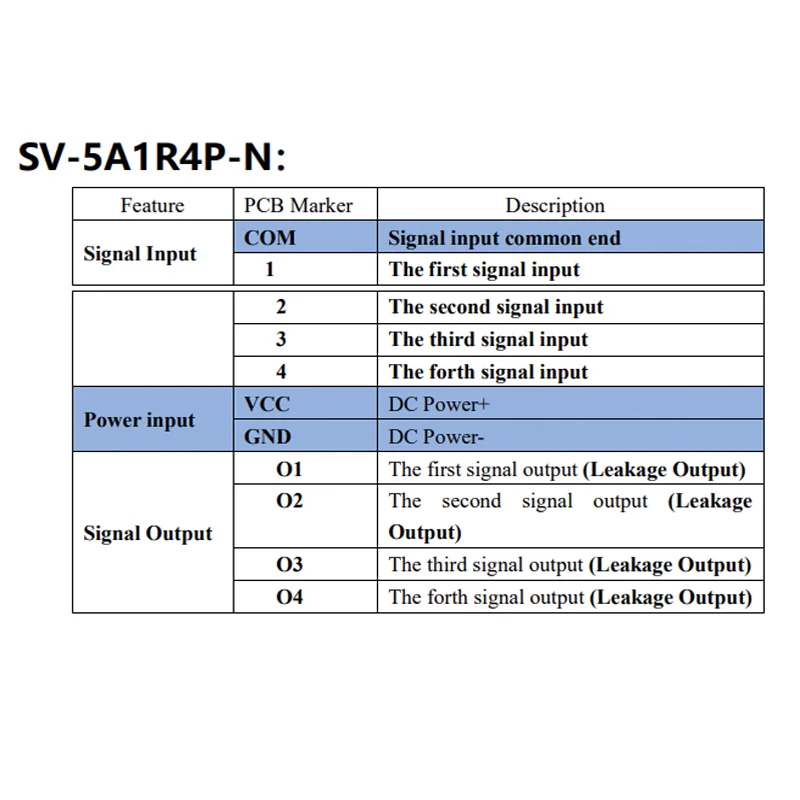

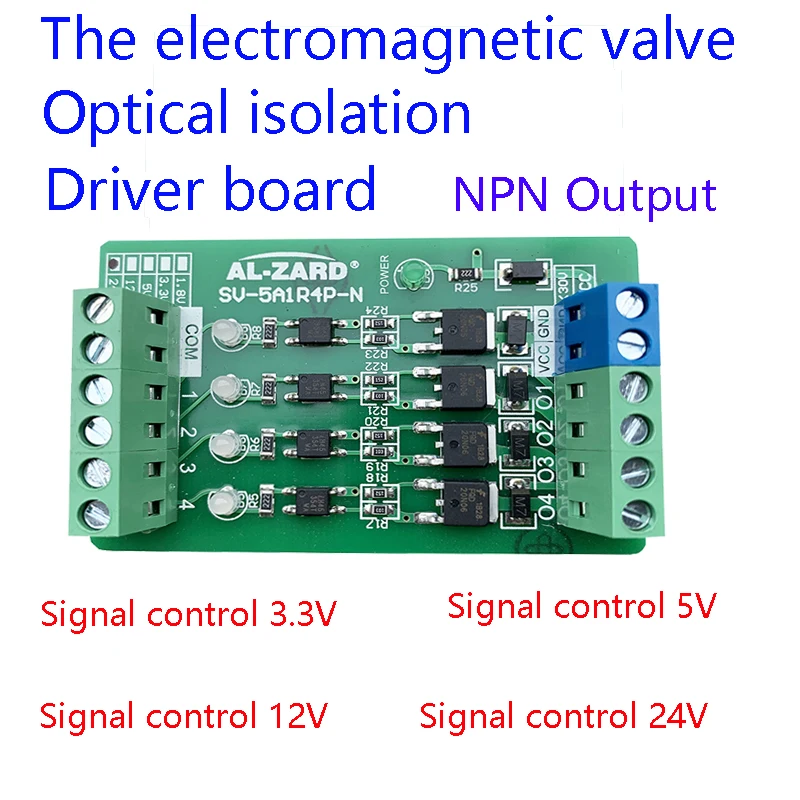

4 канала драйвер платы изоляция оптопары для релейного модуля:

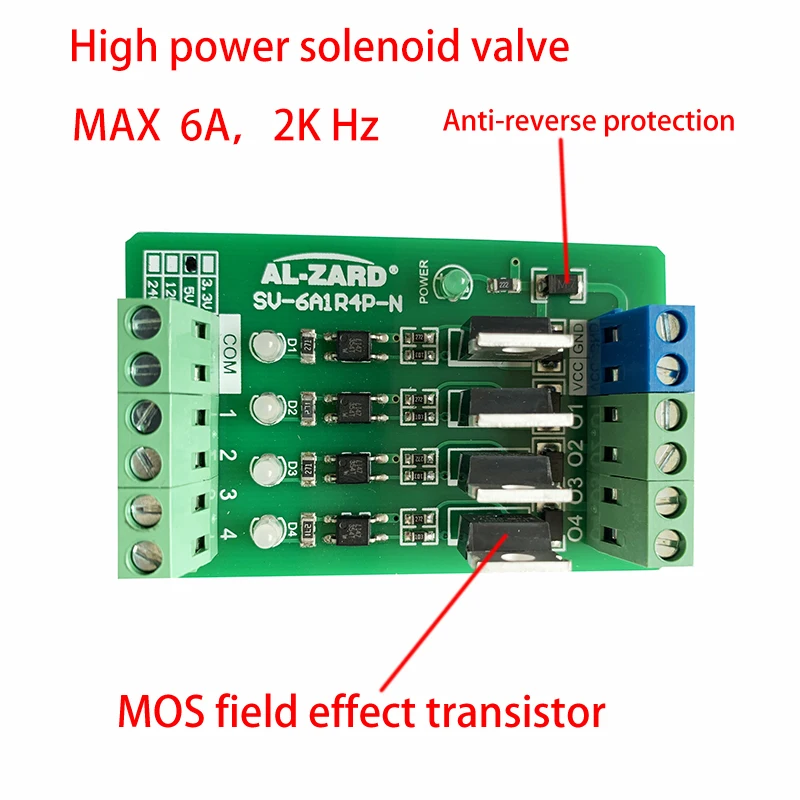

Эта модель является SV-5 A1R4P-N. Анализ модели: S V (усилитель цифрового сигнала) -5A (максимальный ток привода на канал 5 A) -1 R (односторонняя передача) 4P (4 канала) -N (NPN выход, слив выход). Во-первых, обзор модуля: 1. Новый оригинальный импортный FET. 2. Входной сигнал совместим с NPN и PNP и совместим с PLC оборудованием, таким как Mitsubishi, Panasonic, Siemens и отечественным PLC. 3, сигнал входное напряжение 3,3 V/5V/12V/24 V по желанию, чтобы облегчить контроль различных сигнала генерирующего оборудования, продаваемого товара на этой странице доступны 24 V входное напряжение, если вам нужны 3,3 V/5V/12V, просьа связаться с нами или отправьте нам сообщение 4. Меры защиты: каждый канал ввода принимает фотоэлектрический изоляционный модуль для эффективной защиты безопасности контрольного терминала; В то же время он оснащен восемью биполярными индикаторами состояния. Выход имеет диодную защиту от перенапряжения, а источник питания имеет диодную защиту от обратного хода. 5. Проводка: VCC и GND являются Портами питания этого модуля и проводной в соответствии с быстрым напряжением. COM подключен к терминалу управления сигналом common pole, 1-4 подключен к каждому контрольному сигналу канала; Выход управляемого устройства-выход открытого слива, маркированный O1-O4. 6. Установка: DIN 35 мм рельсовая установка, удобная и быстрая! 7, Размер модуля: 45*72*19 мм (длина * ширина * высота). Вес нетто модуля: 100 граммов.

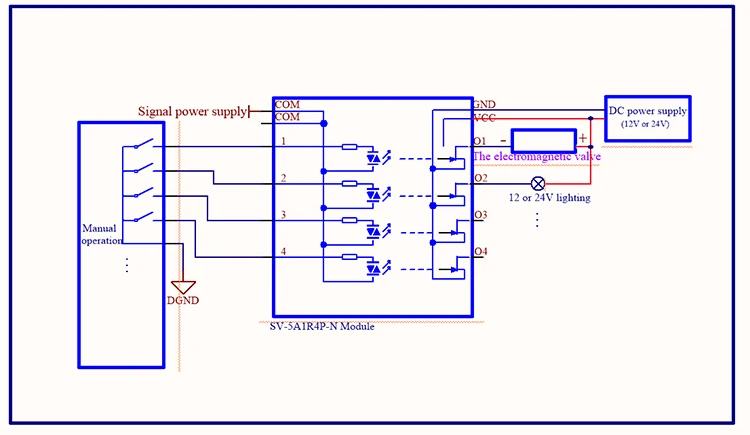

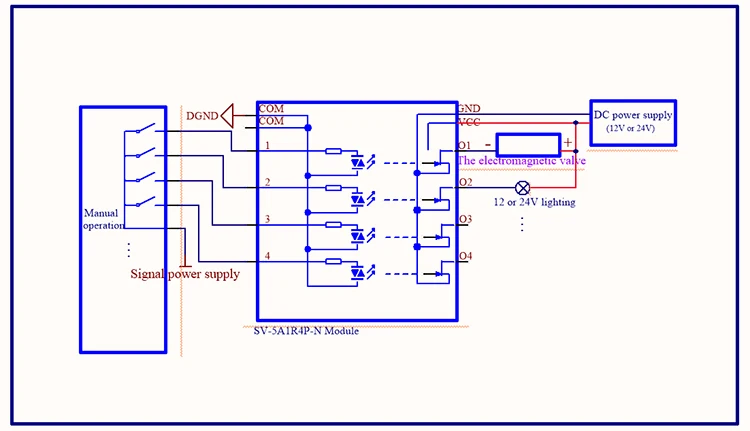

Когда есть контрольный сигнал, выходной порт Ox (O1, O2, O3. ..) Подключается к блоку питания постоянного тока отрицательного (GND) для формирования петли. В-третьих, схема внешнего электрического подключения модуля (этот модуль может управлять 30 В, 5A ниже напряжения электрических приборов): 1, ручное управление:

Или

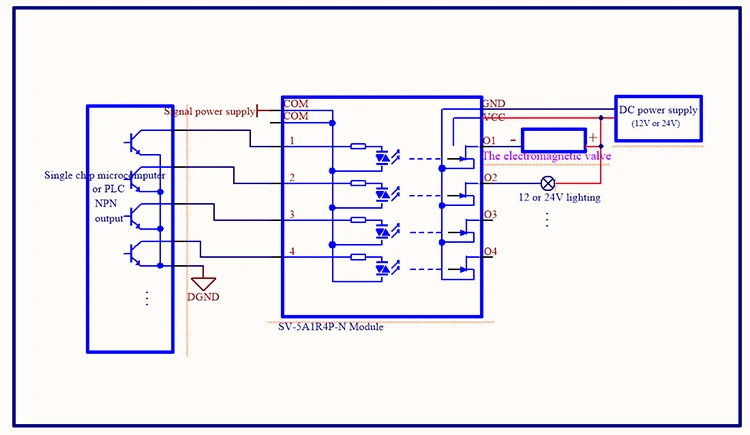

2. Контроль режима вывода NPN, например, одиночный чип или PLC:

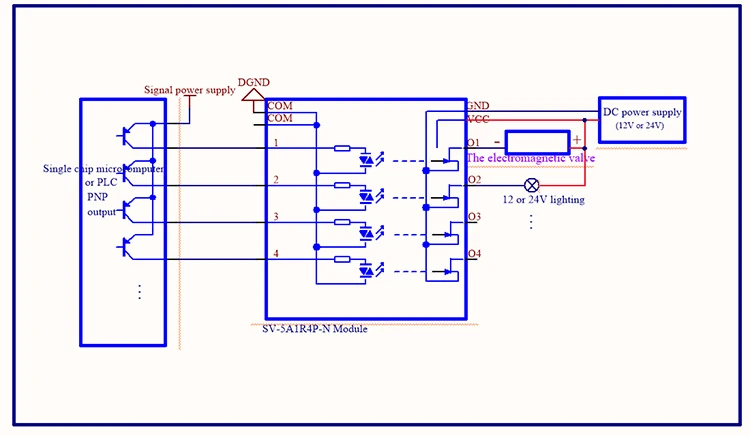

3. Контроль режима выхода PNP, такой как однокристальный или PLC:

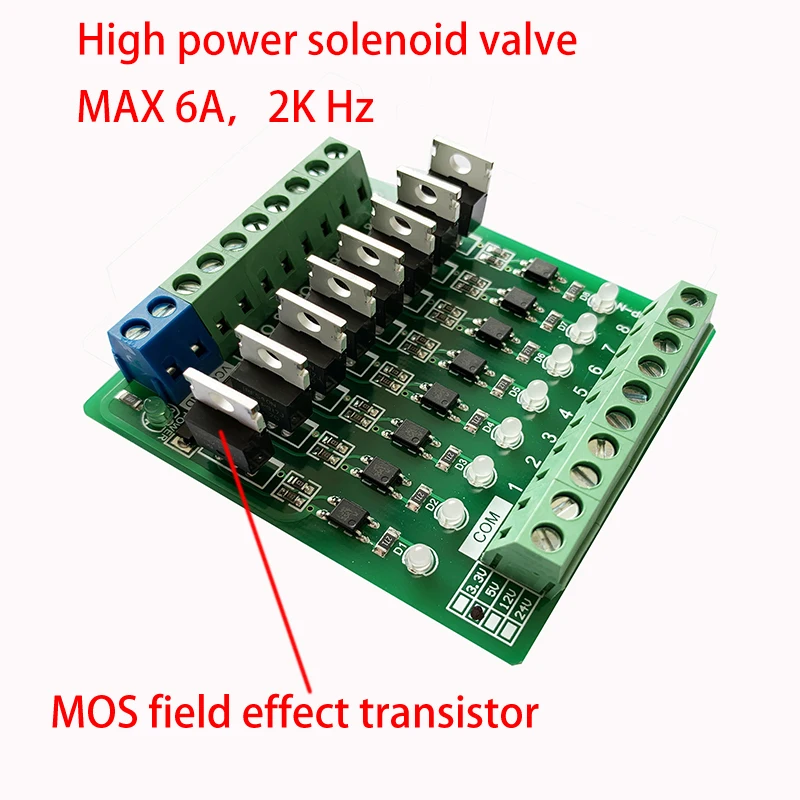

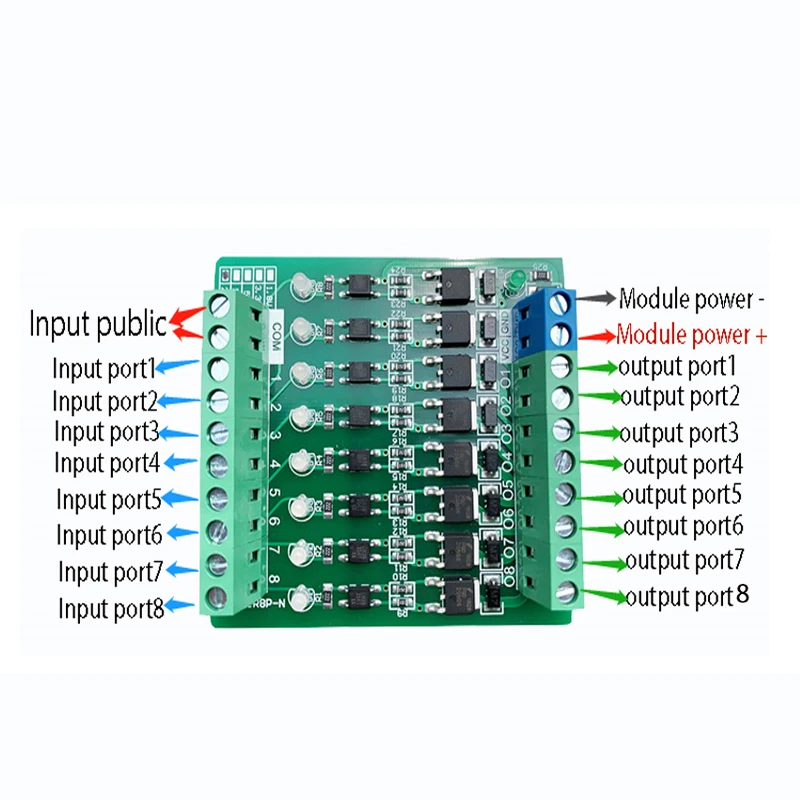

8-канальный сетевой видеорегистратор драйвер платы изоляция оптопары для релейного модуля:

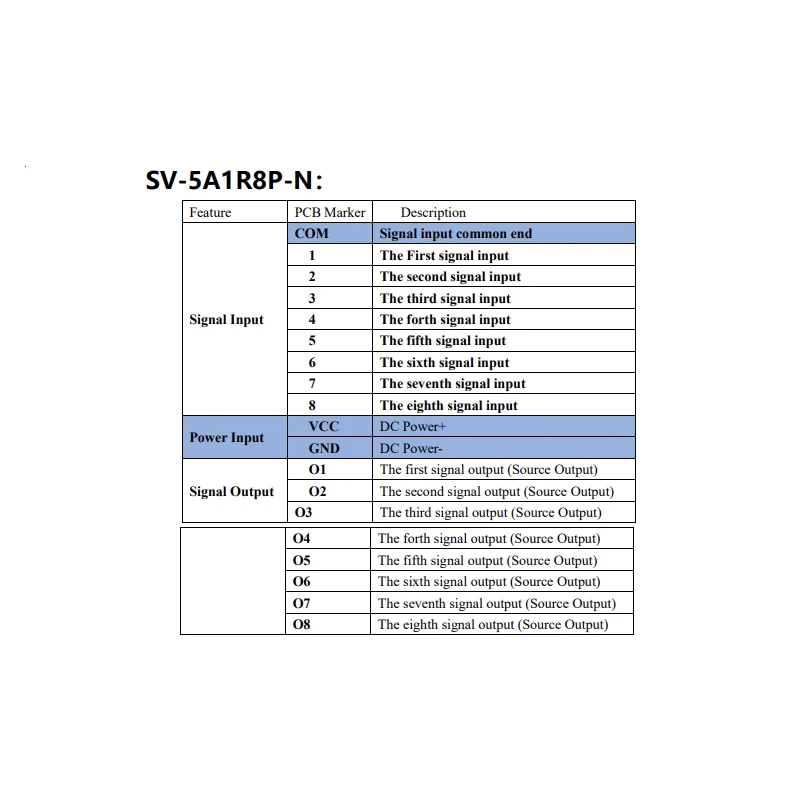

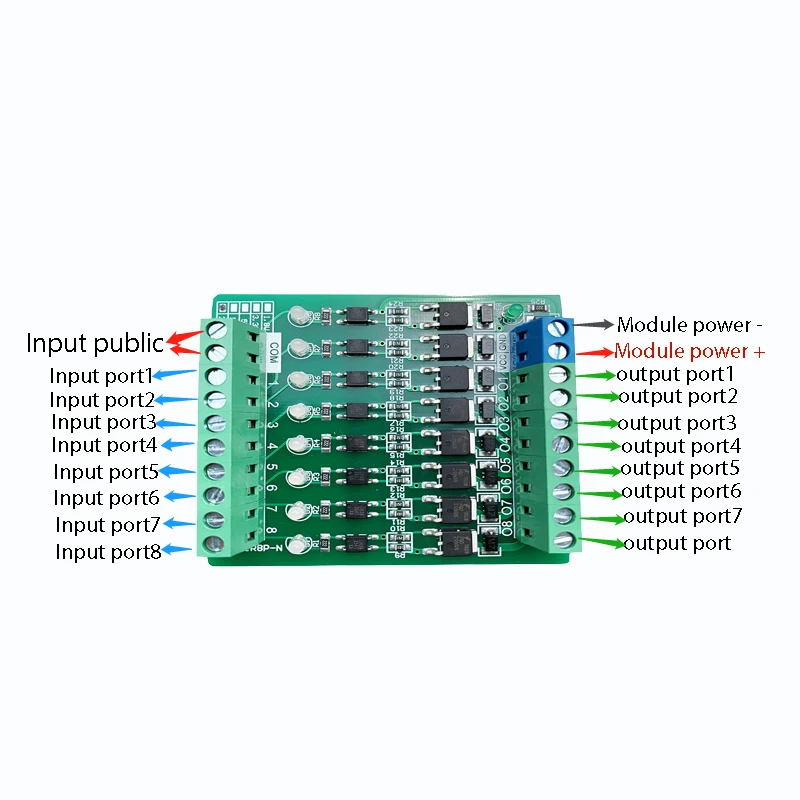

Эта модель является SV-5A1R8P-N. Разрешение модели: SV (усилитель цифрового сигнала) -5 A (максимальный ток привода на канал 5A) -1R (односторонняя передача) 8P(8 каналов) -N (Выход NPN, сливной выход). 1. Преобразуйте дифференциальный сигнал в выходной сигнал коллектора, 2 канала и электрически Изолируйте вход и выход. 2. Предельная Рабочая частота составляет 2 МГц. Кодировщик сигнала для дифференциального выхода --> P LC Высокая скорость подсчета номера интерфейса. 3. Режим вывода: принимает режим вывода push-pull, поддерживает интерфейс PLC входного сигнала NPN или PNP. 4. Встроенный модуль преобразования напряжения, может выводить 5 В, 100 мА (максимум), блок питания для модуля линейки решетки. 5. Установка: DIN 35 мм рельсовая установка, удобная и быстрая! 6, Размеры модуля: 71*68*15 мм (длина * ширина * высота). 1 Определение типа

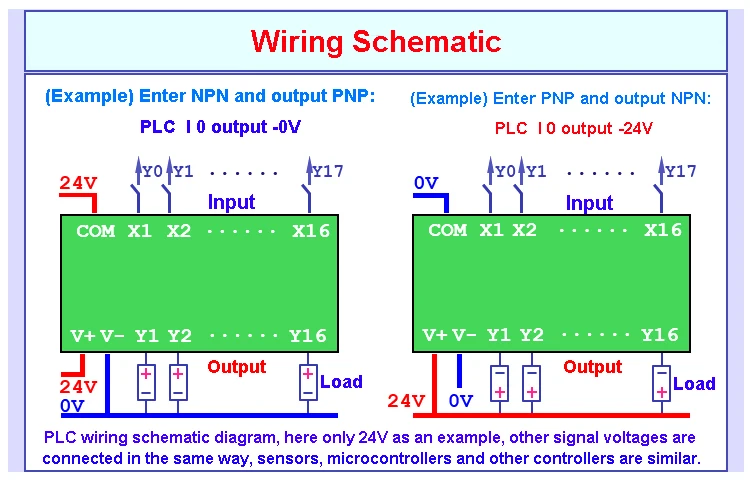

Схема внешнего электрического подключения модуля (этот модуль может управлять 30 В, 5A ниже напряжения каждого электрического прибора):

Совет: модель сливного выхода показана на рисунке:

Когда есть контрольный сигнал, выходной порт Ox (O1, O2, O3. ..) Подключается к блоку питания постоянного тока отрицательного (GND) для формирования петли.

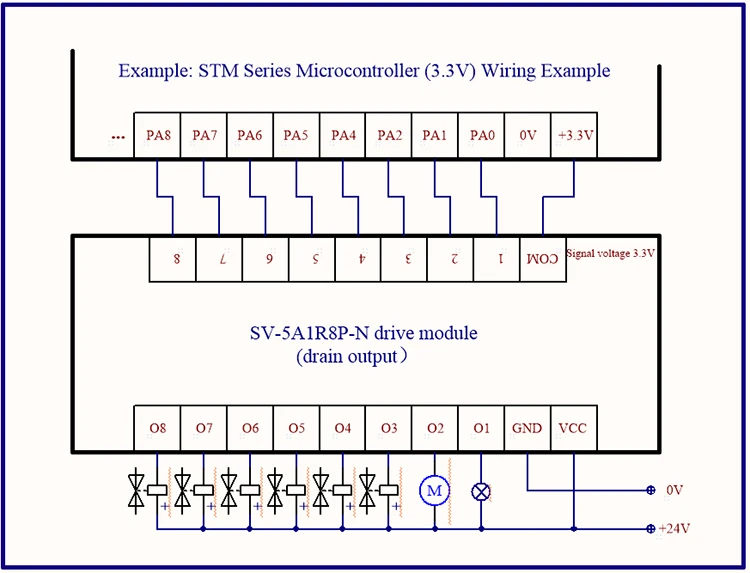

1, stm32 серии MCU (напряжения сигнала 3,3 V) проводка, например:

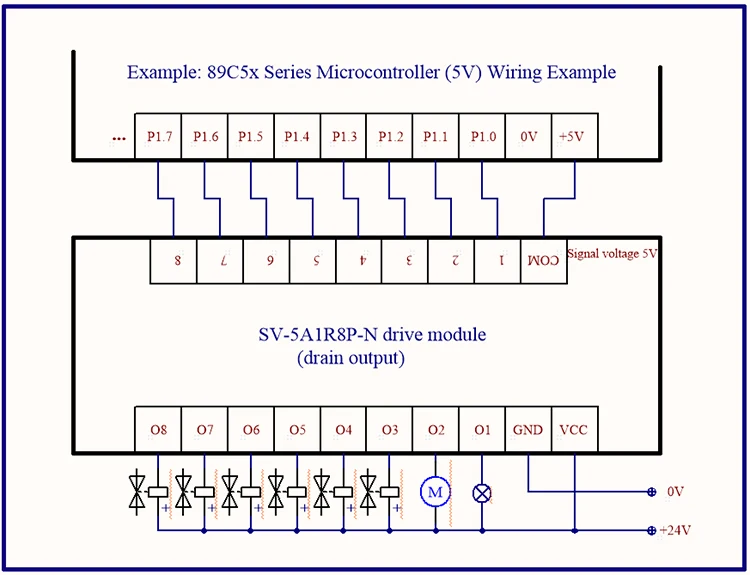

2, 51 Серия MCU (напряжение сигнала 5 В) Пример проводки:

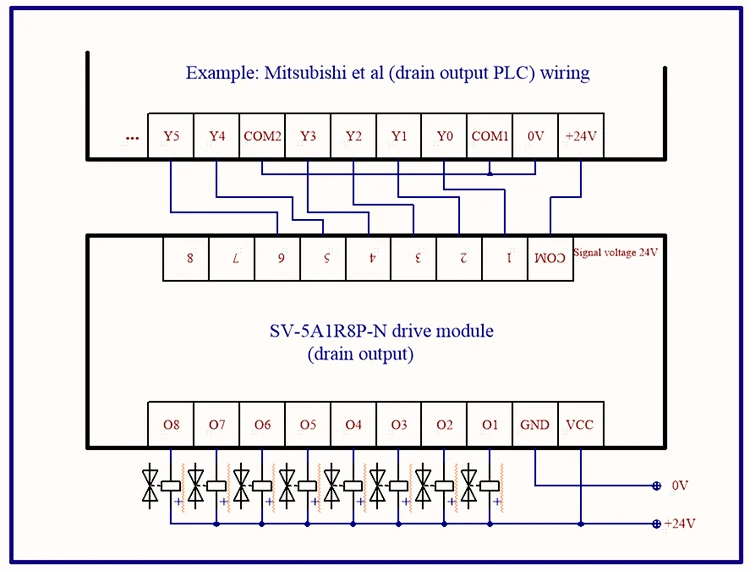

3. Пример проводки Mitsubishi FX (сливной выходной Тип PLC):

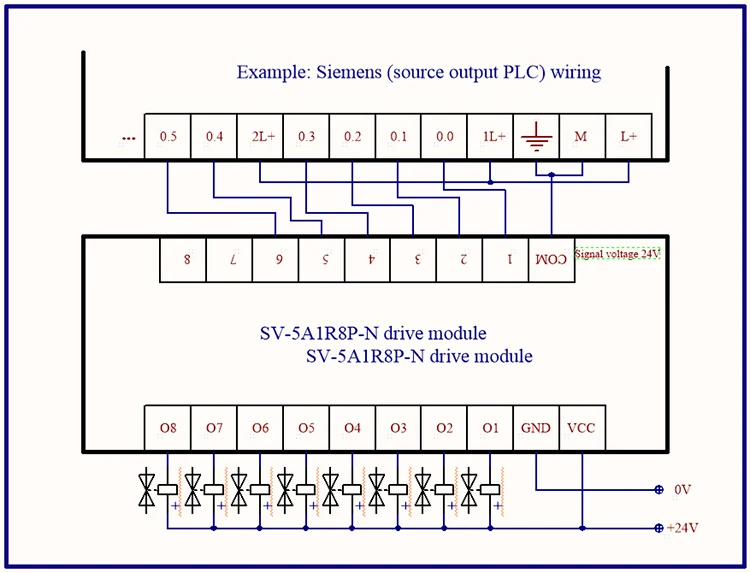

4, Siemens S7-200 и другие (источник выходного типа PLC) Пример проводки:
