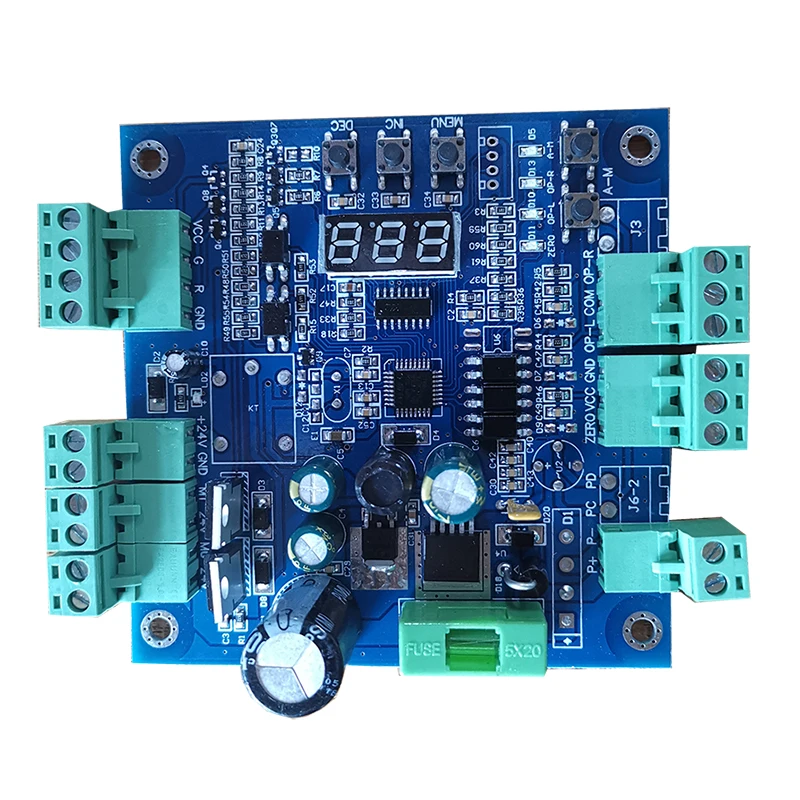

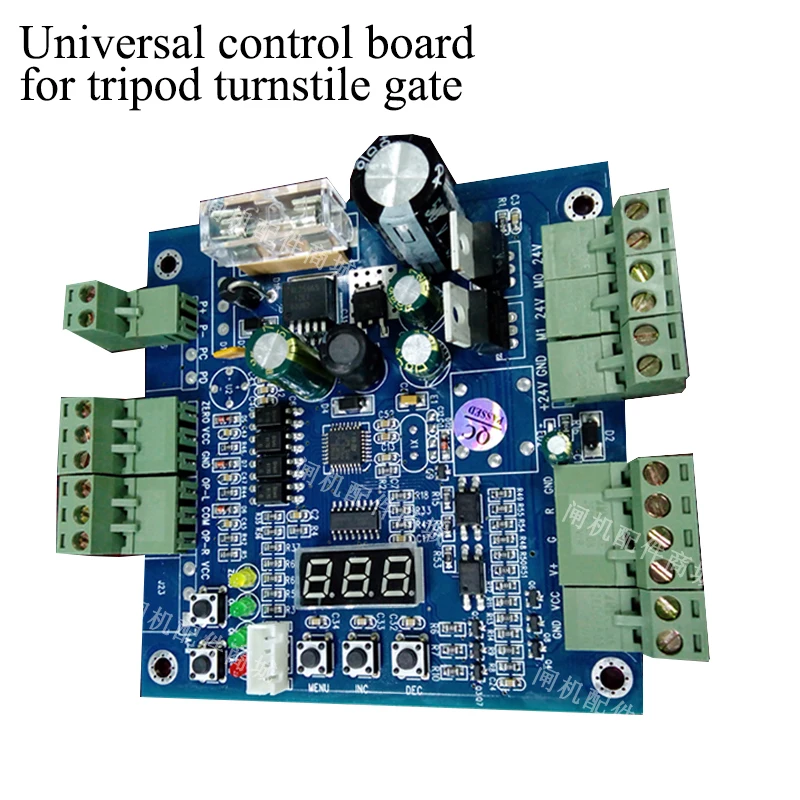

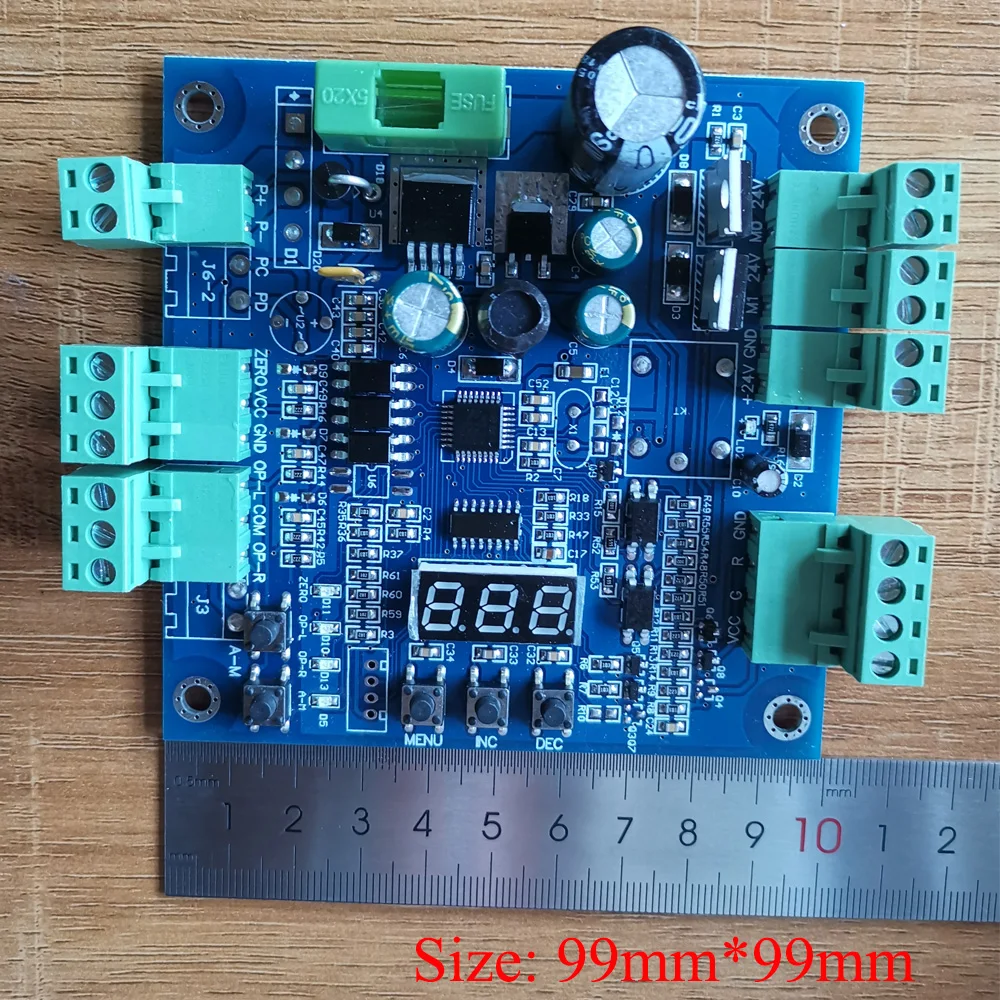

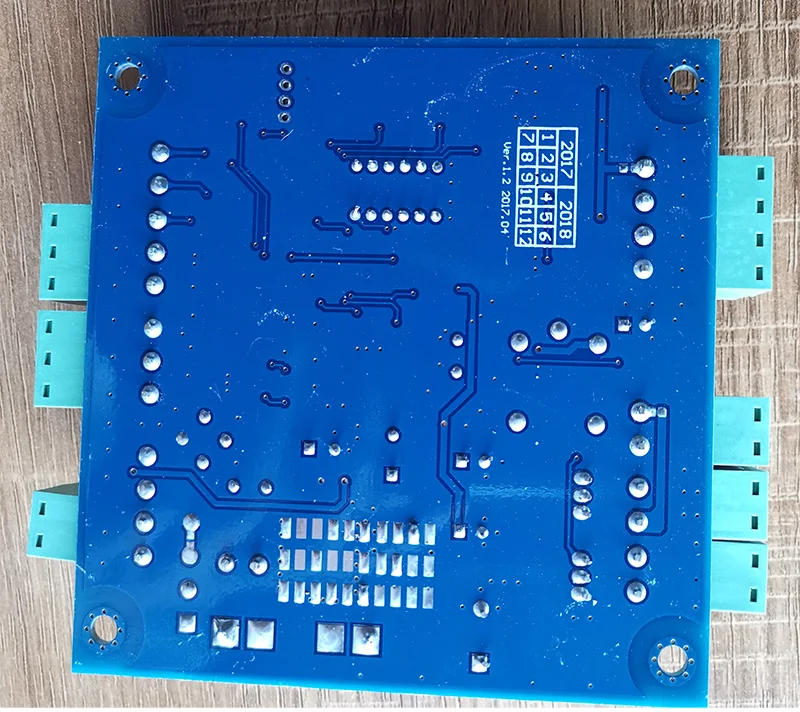

Плата управления совместима с 98% турникетных ворот штатива на рынке.Это универсальная модель.

Плата управления используется для двустороннего движения, выключения питания и падающего бара, светодиодной индикации направления, сигнала открытия тормоза и т. д.

Технические параметры

1) напряжение источника питания: DC24V, 50 Гц

2) Рабочая температура окружающей среды:-10 ℃, 60 ℃

3) относительная температура: не конденсация менее 95%

4) Максимальная ширина канала 510 мм

5) Скорость движения: 30-40 человек/мин (IC карта)

6) Электромагнит: 20 Вт/2 Вт

Инструкции по эксплуатации для настройки параметров системы

Инструкции по монтажу платы управления турникетом штатива:

Сначала установите тип ворот (два типа выключения питания, свободный доступ).

Выключение полюса: когда питание выключено, верхний полюс автоматически упадет, пешеходы могут свободно пройти. После вызова сначала нажмите на планку, затем Поднимите планку, бар автоматически закроется.

Свободный проход после выключения: когда питание выключено, механизм не будет блокироваться, пешеходы могут свободно вдавливаться. После включения питания механизм будет автоматически блокироваться, пешеходы должны промахнуться картой перед прохождением.

Инструкции по настройке параметров:

После включения панели управления ЖК-экран будет отображать состояние по умолчанию, а по умолчанию будет отображаться панель управления и количество записей.

На панели управления есть 5 кнопок управления, включая «Меню», «вверх», «вниз», «Подтвердить» и «отменить».

Основные инструкции:

Меню: для ввода настроек меню

Вверх: используется для перемещения элементов меню вверх

Вниз: для перемещения пунктов меню вниз

Ок: используется для ввода пункта меню или определения текущего измененного значения

Отмена: используется для возврата в предыдущее меню или отмены текущей операции

Меню операции:

Нажмите кнопку «Меню», чтобы войти в интерфейс ввода пароля. Пароль по умолчанию: вверх, вверх, вниз, вниз, вверх и вниз. Введите 6-значный пароль и нажмите ldquookrdquo, чтобы войти в меню. После входа в меню нажмите «вверх» и «вниз», чтобы выбрать функциональное меню, а затем нажмите «ok», чтобы войти в интерфейс для изменения функций или значений. Выберите или Настройте на соответствующее значение, нажав кнопку «Плюс» или «минус».

Пример:Чтобы изменить работу тормозной машины: Войдите в меню, выберите меню «Рабочий режим», нажмите «ок» (отображает текущий рабочий путь), затем нажмите «ОК», чтобы войти в режим работы, выберите интерфейс выбора, нажмите «вверх» или «вниз», чтобы выбрать соответствующий режим работы, нажмите « Ok, чтобы изменить success-set после завершения нажатия «отмена» для выхода (не нажимайте кнопку Отмена, система автоматически прекратит работу через 15 секунд).

А. Описание меню системы:

1. "конфигурация входных и выездных направлений":

Установите левую сторону тормоза как вход или выход; справа-вход или выход.

2. "конфигурация доступа":

Установите обе стороны тормоза (вход и выход).

3. "конфигурация памяти шлюза"

Есть ли функция памяти при открытии или закрытии входа для пропуска, используйте при проводке карты обычно при открытии ворот, ниже того обстоятельства, которое не прошло у человека, проводящего карту, помните ли вы другие обстоятельства, связанные с использованием карты. "запрещено"-это первое лицо, которое проходит через карту, Второе лицо, которое имеет действительную карту; «Allow»-это количество лиц, проводящих карту, которая позволяет количество последовательных людей пройти.

4. "Часы работы входов и выходов"

Установите время, когда никто не проходит через ворота после открытия ворот и машина ворот автоматически закрывает ворота.

5. "режим работы тормозов"

Установите тормоз выключением или выключением свободного хода.

6. "Статистический режим подсчета"

Подсчет параметров основан на сигнале открытия тормоза или сигнале на месте. Как правило, сигнал на месте не устанавливается без специальных требований, и сигнал на месте должен превалировать.

7. "сброс счетчика"

Опустите Количество входов/выходов и Пересчитайте.

8. "номер оборудования"

Номер оборудования панели управления. Он не должен быть установлен.

9. "информация об оборудовании"

Отображение основной информации о панели управления, такой как тип, модель и т. д.

10. "Инициализация системы"

Параметры платы управления инициализированы. После успешной инициализации параметры платы управления будут восстановлены до заводских настроек.

11. "левый голос"

Установка голоса для воспроизведения при прохождении через ворота слева. Воспроизведение «Добро пожаловать» на тормоз, когда вы едете слева.

12. "правша"

Установите голос, чтобы играть при прохождении через ворота справа. Например, при прохождении справа, позвольте тормозу играть «bon voyage».

13. "тестовая речь"

Автоматически воспроизводит голос на панели управления в свою очередь, после завершения автоматического выхода.

14. "испытательный Электромагнит"

Нормальная работа трехроликового тормоза зависит от электромагнита. До тех пор, пока Электромагнит может работать нормально и механическая часть является нормальной, трехроликовый тормоз может работать нормально. Это сделает Электромагнит работать 50 раз подряд.

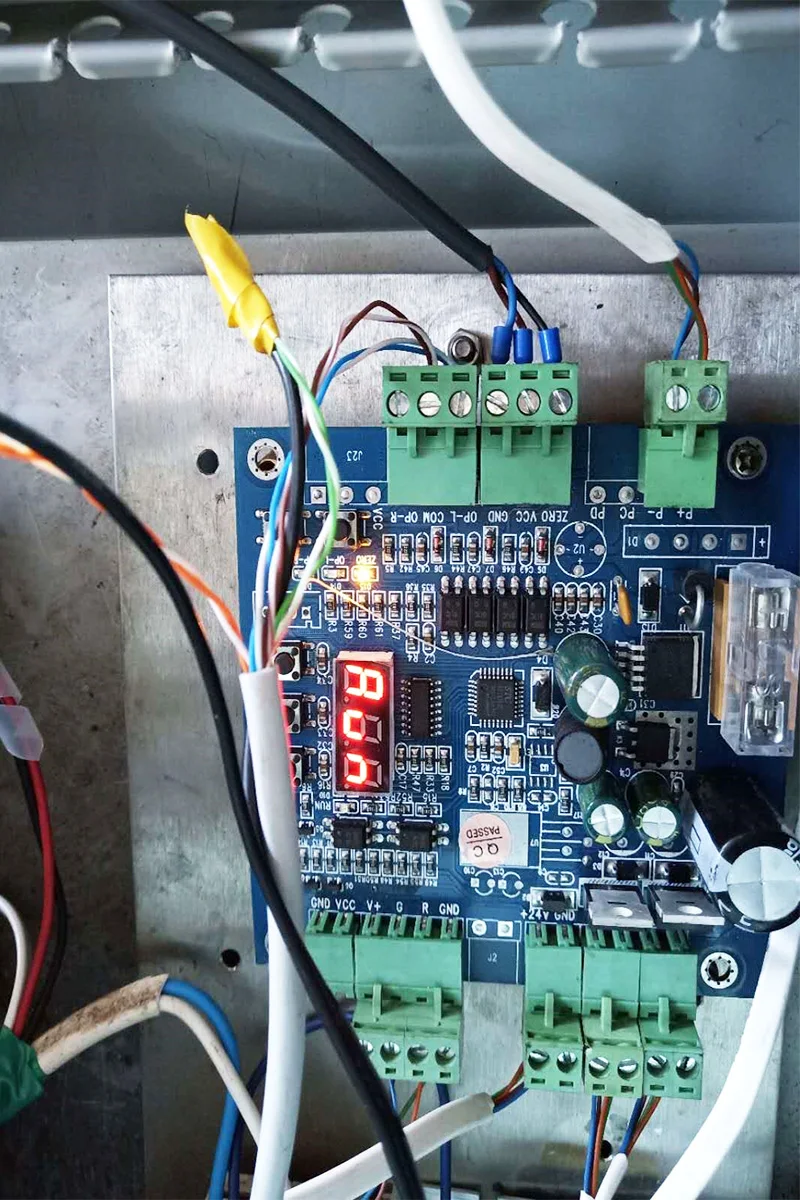

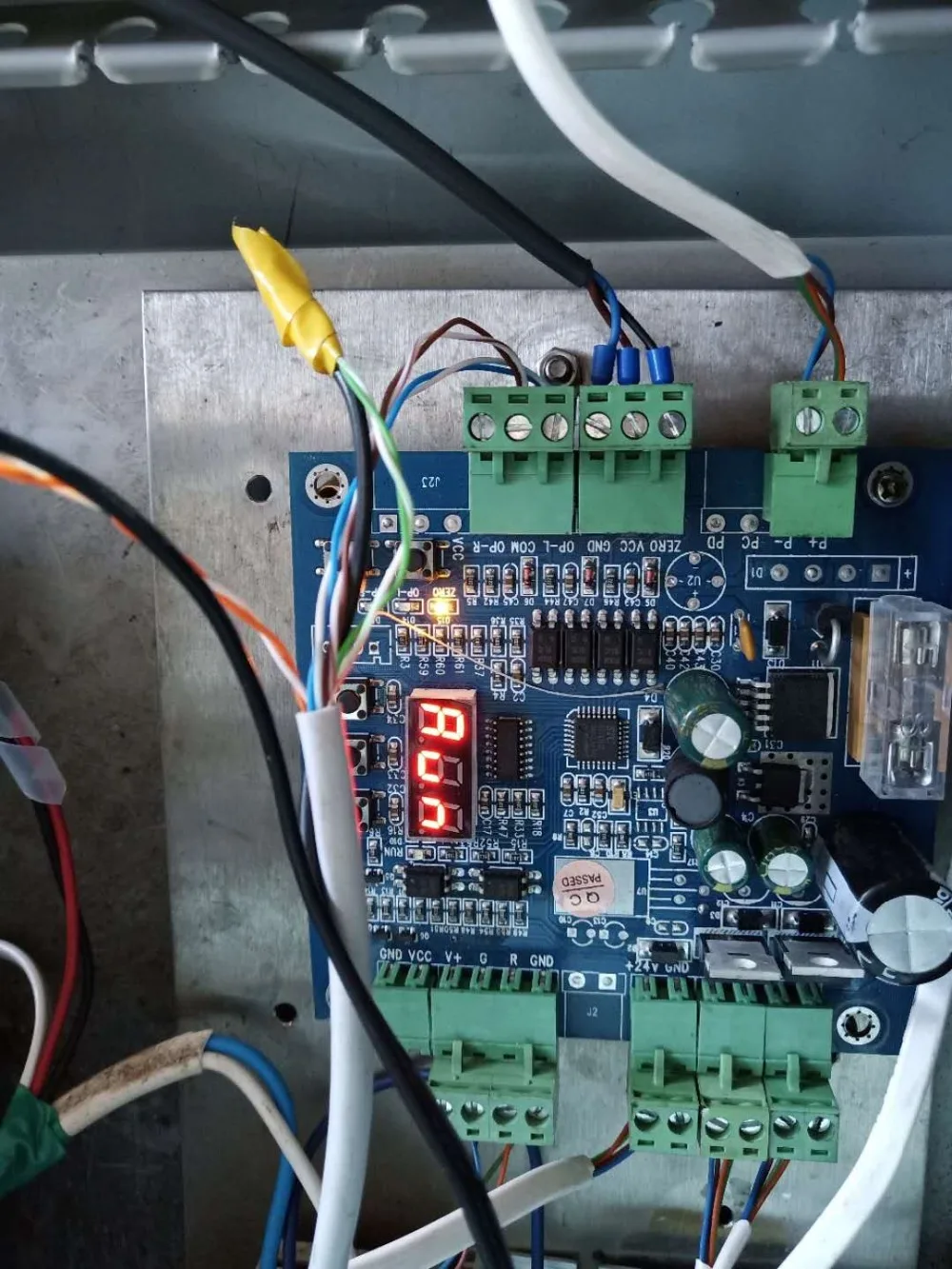

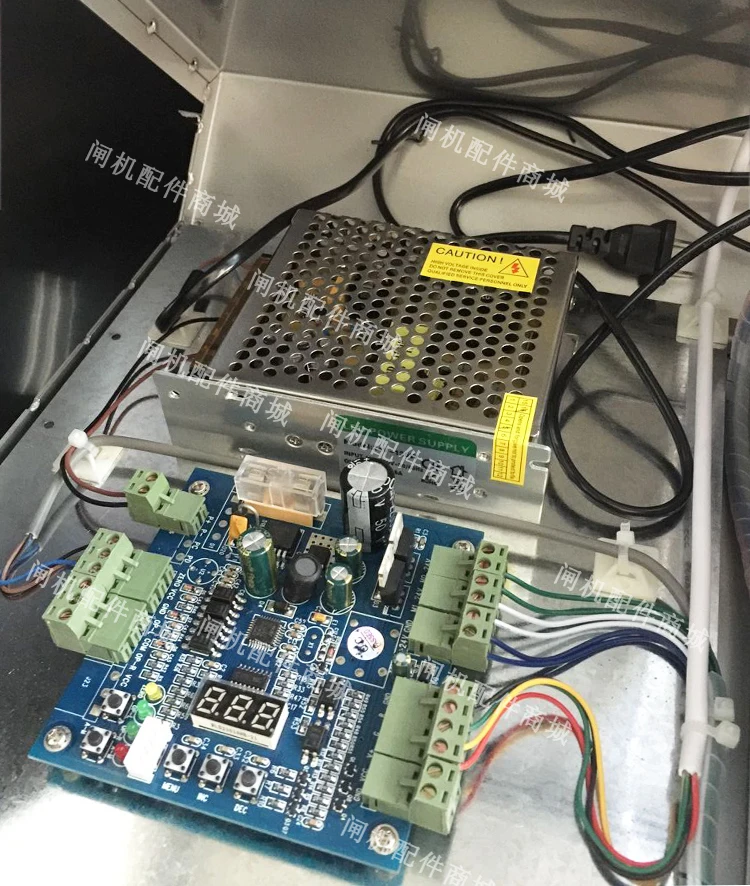

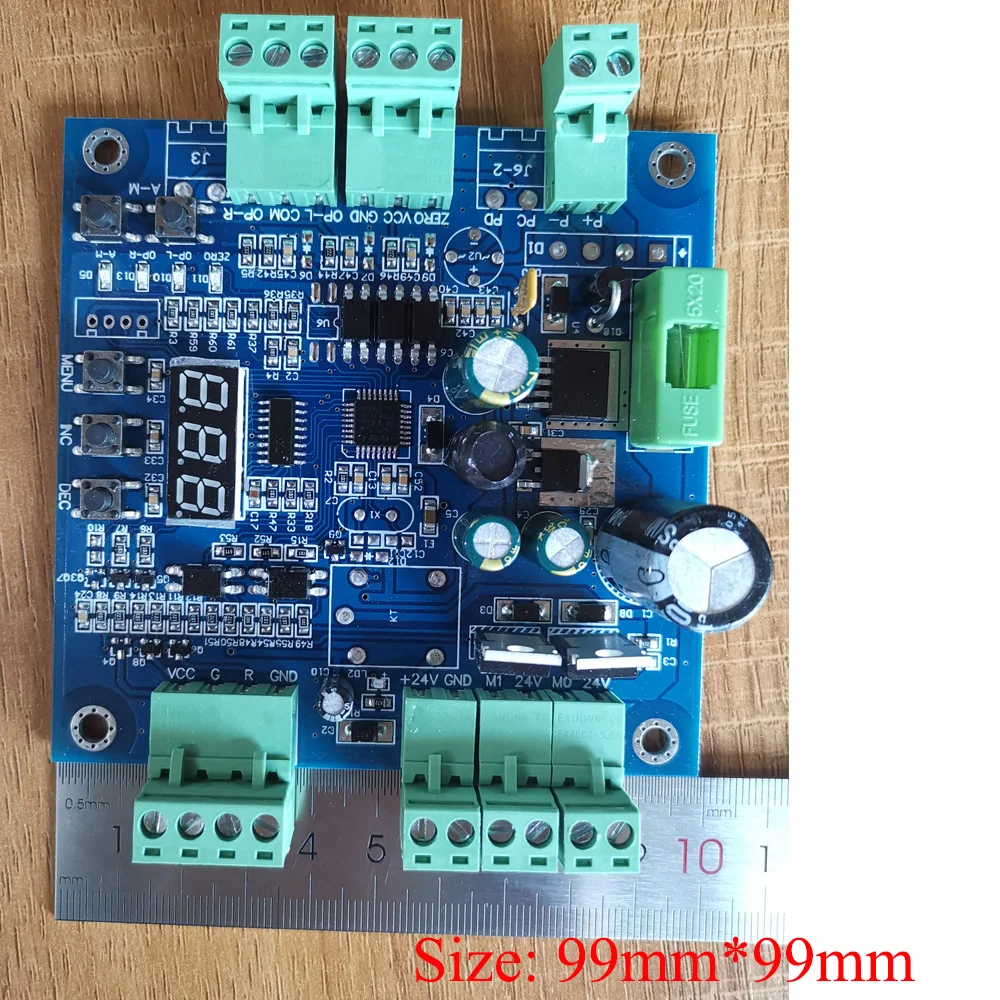

Ниже фотография находится на складе только для справки, они не включены в упаковочный лист.
