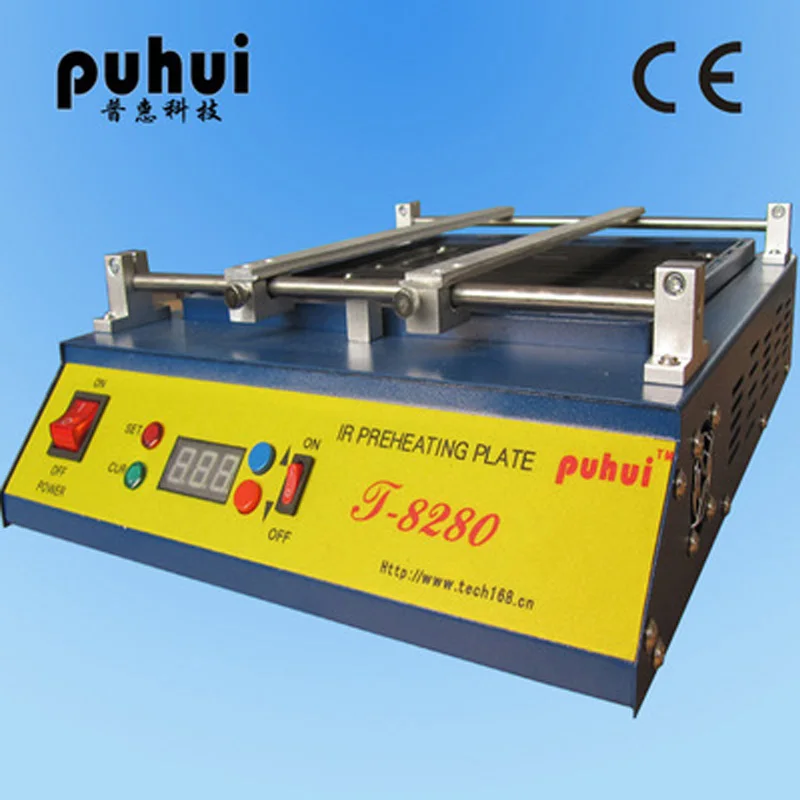

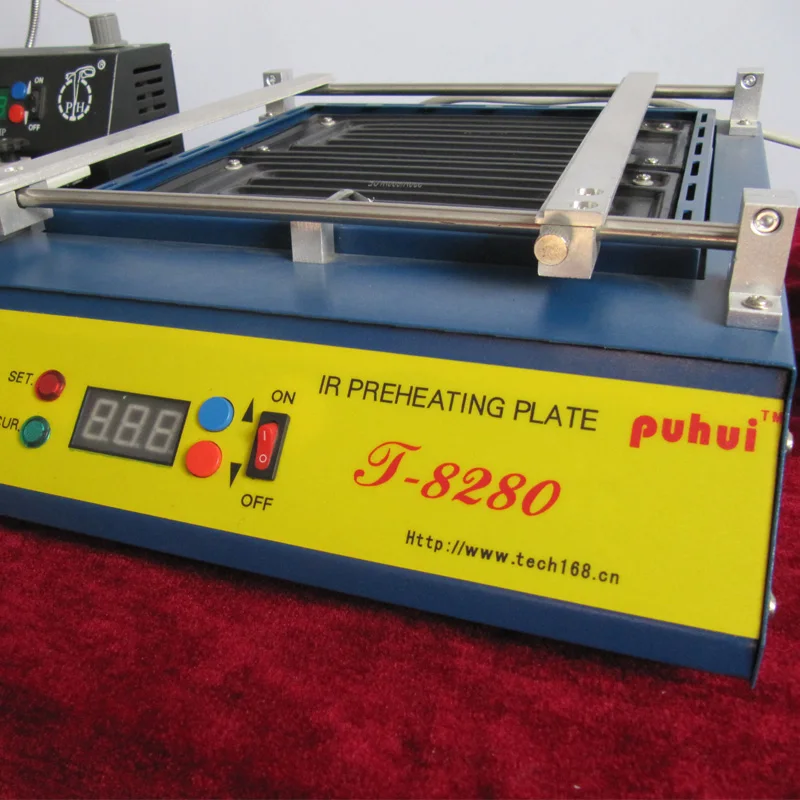

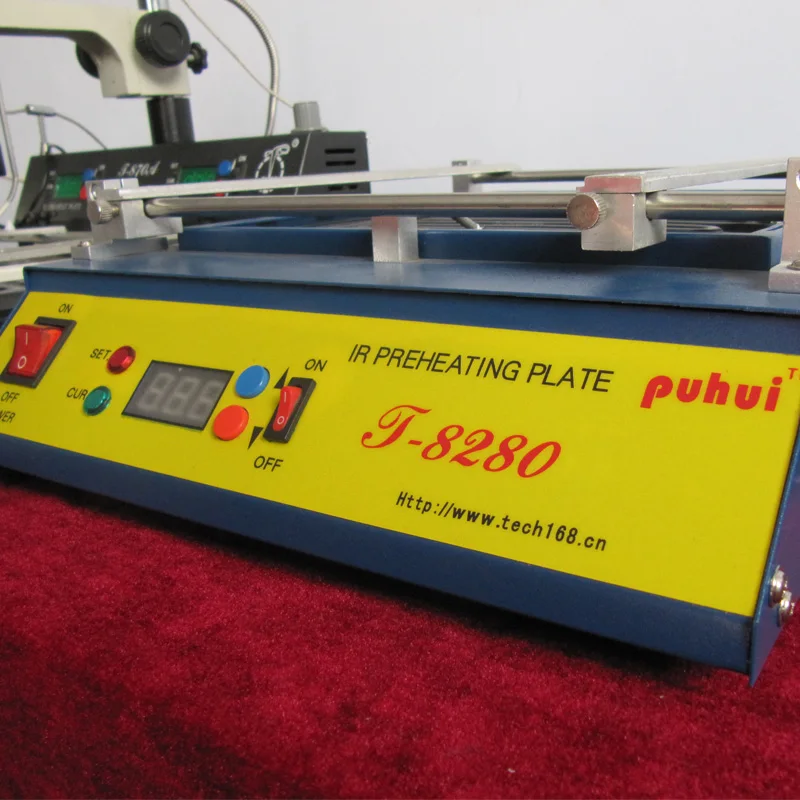

Puhui T8280 IR-Preheating Oven 220 V/110 V Preheat Plate инфракрасная станция предварительного нагрева для пайки PCB SMD BGA

1. Эта машина выбирает инфракрасный компонент, чтобы дать тепло, которое независимое исследование, принимает передовую интеллектуальную температуру PID, точно контролирует температуру.

2. T-8280 может достигать тепловой платы PCB и компонента, который содержит свинец или нет, особенно для частей BGA и SMD.

3. Используйте инфракрасное тепло, легко резать, пропорции тепла, не имеют потока sirocco. Не переносите мелкие компоненты на печатную плату, гарантируйте качество сварки.

4. Эта машина имеет тепловую систему 600 Вт, широко до 280х270мм. Может использоваться вместе с ручным инфракрасным сварочным T-835.

5. Легко управлять, вы можете управлять им через легкое обучение.

Технический параметр

Верстак Размер

410x316 мм

Номинальное напряжение и частота

AC220-230v/AC110V 60/50 Гц

Полная Потребляемая мощность станка

1600 W

Подогрева плиты мощности

1500 W

Прегрелка Размер

280x270 мм

Прегрелка с регулировкой температуры

0-450C

Основные компоненты:

Прегрелка основной корпус

1

Датчик температуры

1

Печатная плата держатель

1

Линия электропередачи

1

Руководство пользователя (компактный диск)

1

Объяснение функций основного компонента:

Инструкция по эксплуатации:

1. Осмотрите машину, а затем откройте ее

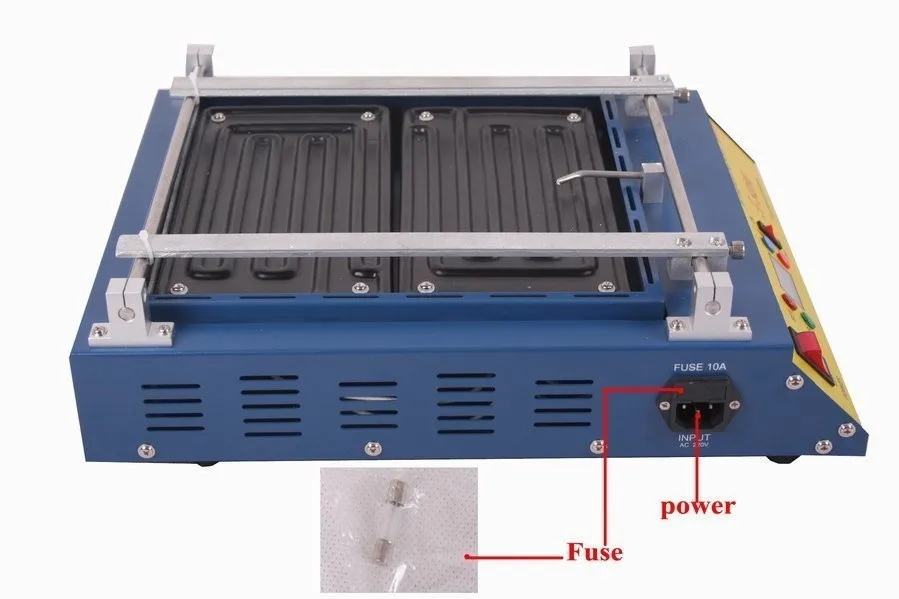

Проверьте соединение линии питания.

Включите выключатель питания. Позвольте T-8280 самостоятельно тестировать питание (пост). После этого в настройках температуры будет отображаться последнее используемое значение.

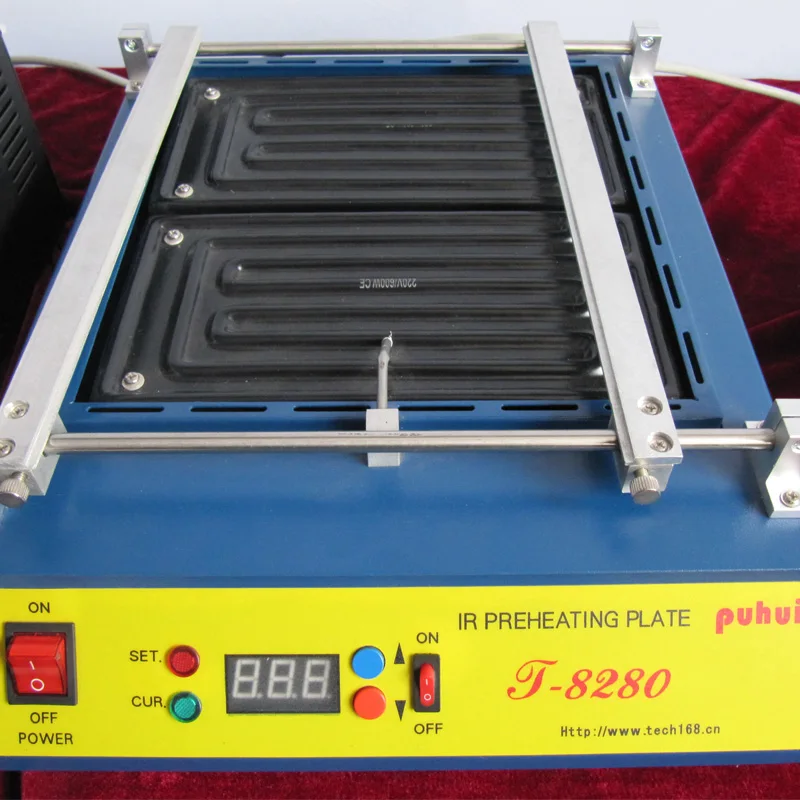

Черный переключатель на передней панели используется для управления инфракрасной нагревательной пластиной; нажмите синюю кнопку (вверх), красную кнопку (вниз), может регулировать температуру инфракрасной нагревательной пластины между 0 C и 450C. Нажмите кнопку «ON», инфракрасная нагревательная пластина начинает работать, нажмите «OFF», она перестает работать.

2. Работа досок для подогрева печатных плат

(1) размещение и Настройка платы PCB:

В соответствии с размером платы PCB, отрегулируйте держатель платы PCB, затем поместите плату PCB и зафиксируйте регулировочную ручку.

В соответствии с размером печатной платы и технологическими требованиями к сварке, нажмите синюю кнопку (вверх) и красную кнопку (вниз), регулируйте выходную температуру нагревательной пластины между 0C и 450C

(2) Подогрев открытый и закрытый:

Нажмите кнопку «ON», откройте нагревательную пластину около 3-5 минут, чтобы температура была значением настройки, а затем выполните следующий шаг.

Отделка, нажмите «выключить», предварительно нагревательная пластина перестает работать.

Внимание: Не закрывайте выключатель питания до полного охлаждения машины.

Набор температуры предварительного нагрева: если плата PCB содержит свинец, отрегулируйте температуру инфракрасной нагревательной пластины до 100-120C; если нет, отрегулируйте до 120-140C. Вы также можете установить температуру предварительного нагрева в соответствии с опытом и технологиями пользователей.

3. Установка и настройка машины:

Тип подогрева нагревательной пластины включает в себя: Общий поток давления-через способ нагрева и способ регулировки уровня PID. Вы можете настроить его в соответствии с допуском предварительного нагрева. Вообще говоря, если температура предварительного нагрева ниже 250 с, выбирает метод корректировки PID процент; и если температура предварительного нагрева выше 250C, используйте общий поток давления через нагрев.

Метод модуляции:

1. Нажмите кнопку включения питания, дисплей: C =?

2. Нажмите выбрать 0 или 1, каждое нажатие изменяет статус один раз,

C = 0-это PID процентная регулировка, C = 1-Переключение.

3. Нажмите кнопку OK

Меры предосторожности

1. После окончания, не отключайте питание немедленно; убедитесь, что инфракрасная нагревательная пластина полностью охлаждается.

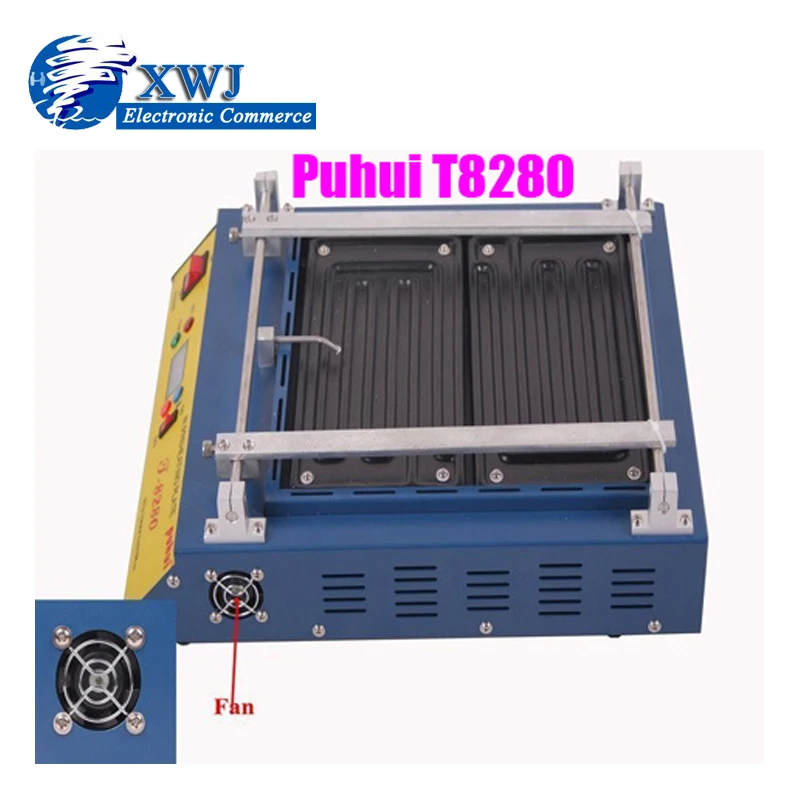

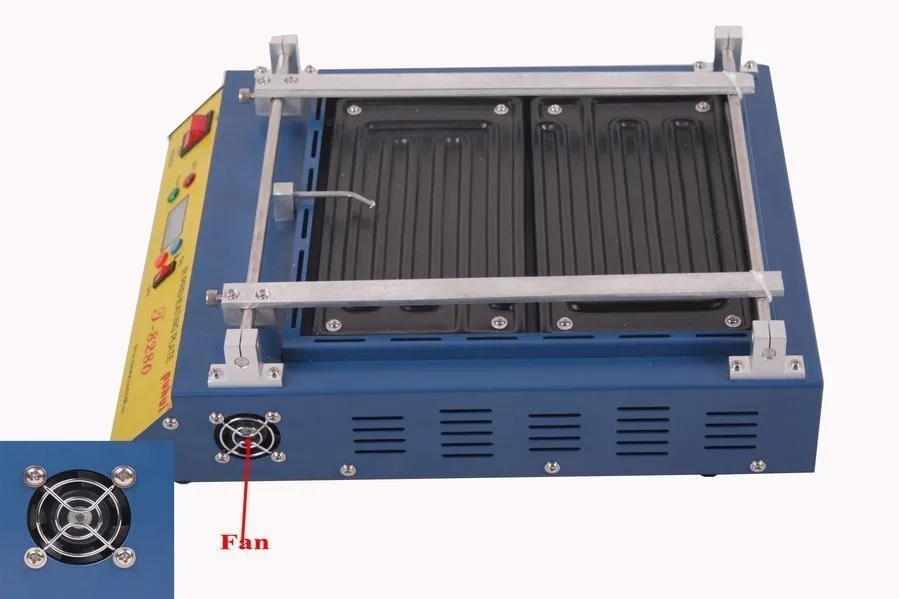

2. Держите вентиляцию свободной от протекания, инфракрасная нагревательная пластина чистая, используйте обезвоженный спирт регулярно чистите его

3. Высокотемпературная работа, обратите внимание, избегайте ожогов.

4. Если вы не используете устройство в течение длительного времени, вам лучше снять штекер источника питания

Гарантия:

Вся машина работает в течение одного года, а запасные части-в течение трех месяцев. Обеспечивает немедленную сеть онлайн Q/A и техническую консультационную работу.

Легко изменить в Adobe Illustrator

Если есть какая-либо разница между руководством пользователя и фактическим продуктом, в зависимости от фактического продукта!
