Сверхгетеродинный приемник QIACHIP RF 433 МГц беспроводное реле постоянного тока 1



Описание товара

Здравствуйте! Большое спасибо за просмотр нашей продукции ~ Прежде чем купить товар, внимательно прочитайте следующую информацию о продукте. Желаю вам всего наилучшего;) И если у вас есть какие-либо вопросы или комментарии о продукте или услуге, мы будем рады услышать от вас.

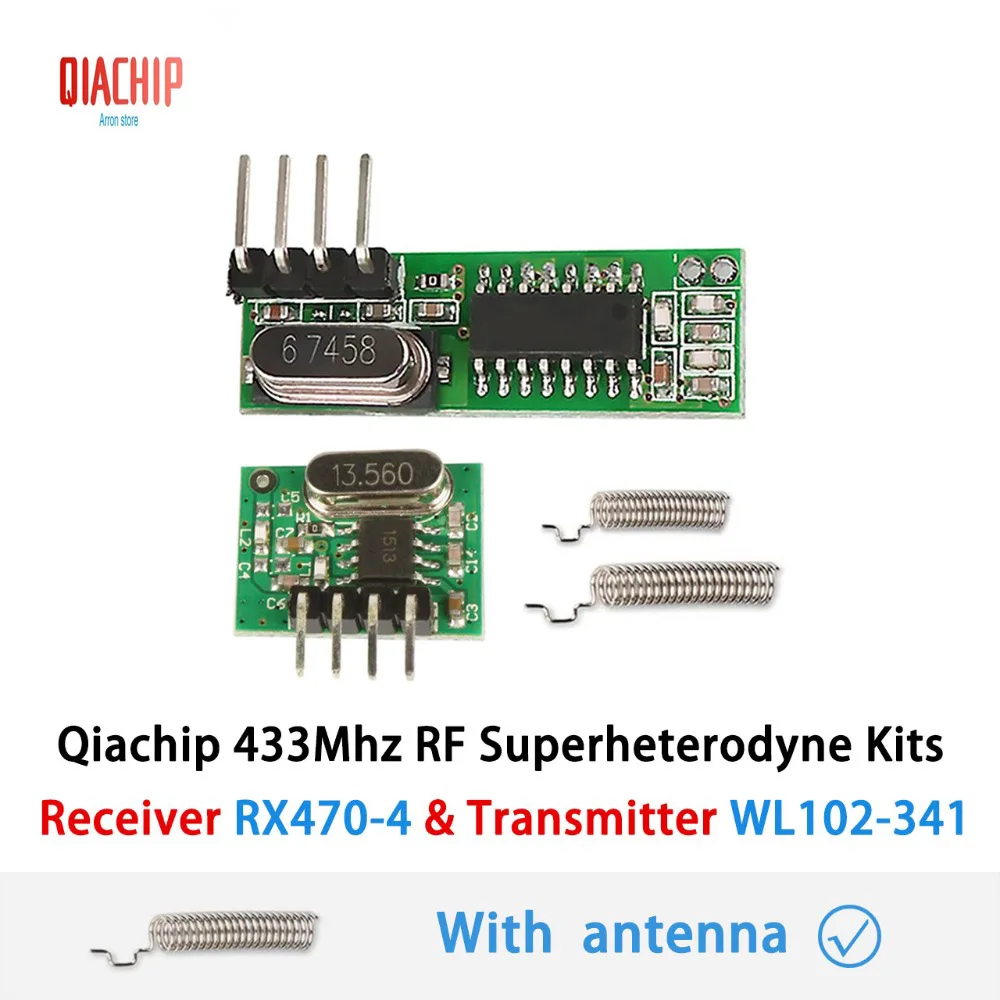

Универсальный RF 433 МГц модуль супергетеродинного приемника Изготовитель: QIACHIP Пульт дистанционного управления, мотоциклы, Автомобильная Противоугонная продукция, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери дистанционного управления, раздвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панелью, открывалка для дверей с дистанционным управлением, Система управления дверным замком, занавески с дистанционным управлением, Хост сигнализации, сигнализация, пульт дистанционного управления для мотоциклов, электромобили с дистанционным управлением MP3. О посылка ① Ссылка на этот продукт является более экономичной, когда вам нужно5 или более приемников Когда вы выбираете посылка A, которая включает 5 приемниковБез антенны Цена указана 0,46 $/шт Когда вы выбираете посылка B, которая включает 5 приемниковС антенной Цена указана0,52 $/шт ② Если вам нужна покупкаПриемник с передатчиком и антенной, Вы можете нажать на следующую картинку и перейти по другой ссылке и купитьКомбинированный костюм

③ Если вам нужно только1 ~ 4 шт приемники, Вы можете нажать на следующую картинку и перейти на другую ссылку. Эта ссылка является более экономичной, если вам нужно менее 5 приемников

Описание товара

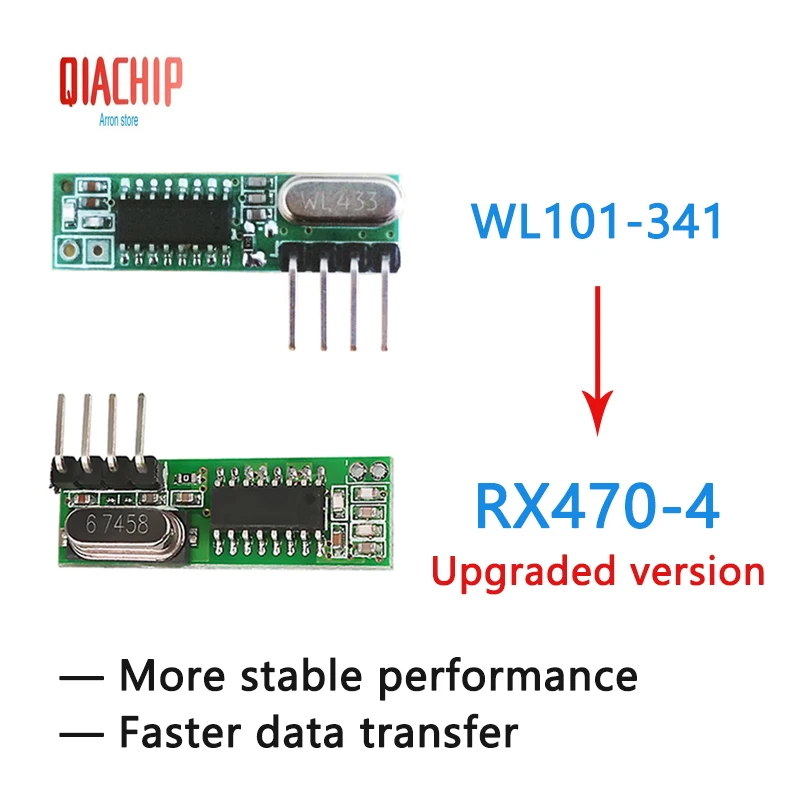

RX470-4Обновленная версияWL101-341. Эта новая версия имеет более стабильную производительность и более высокую скорость передачи данных.

Преимущество

RX470-4 модуль беспроводного приемника supergeterodyne принимает демодуляторы UHF ASKПоддержка модуляции ASK и OOK. Модуль приемника имеетВысокая чувствительность(-108dBm) Он имеетНизкое энергопотребление, Вместе сВысокий динамический диапазон(Более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. Д. Он можетМаксимизируйте оптимизацию сигнала.

Спецификация

Особенности Поддержка модуляции ASK / OOK, чувствительность приемника-108дб

Рабочая частота: RF 433,92 MHz, полоса пропускания около ± 150KH

Сетевой Вход Напряжение диапазон: 2,2 V-5

Рабочий ток: Тип A: 2,1 мА (требование: VDD = 5 В); Тип B: 2,1 мА (требование: VDD = 3 в

Ток покоя: 1u

Низкое энергопотребление

Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международный сертификат

Хороший локальный осциллятор подавления радиации, множественный модуль приемника для работы с (т. Е. Более чем один доход) и не будет мешать друг другу, используется вместе, не влияя на получение distanc

Многократная скорость передачи, общий модуль для 2 кГц, до 10KH

Диапазон температур: -40 ~ 85 °

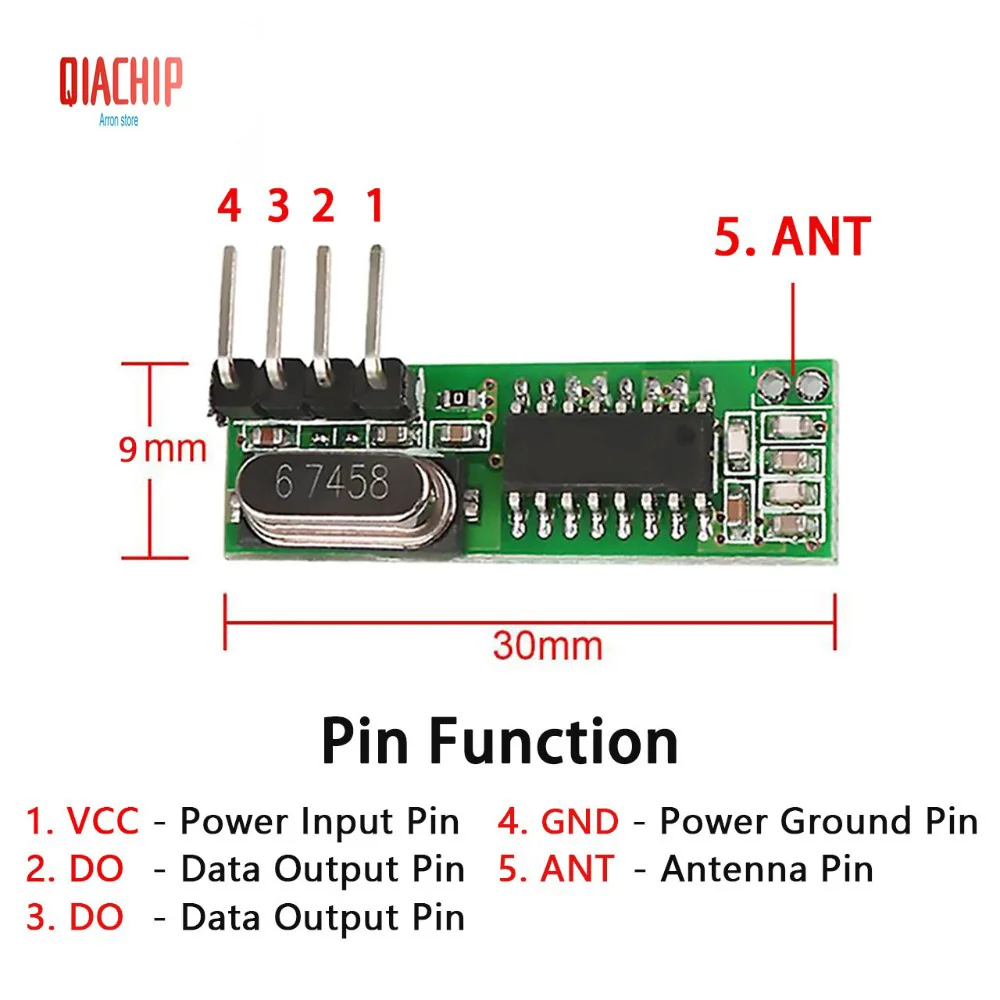

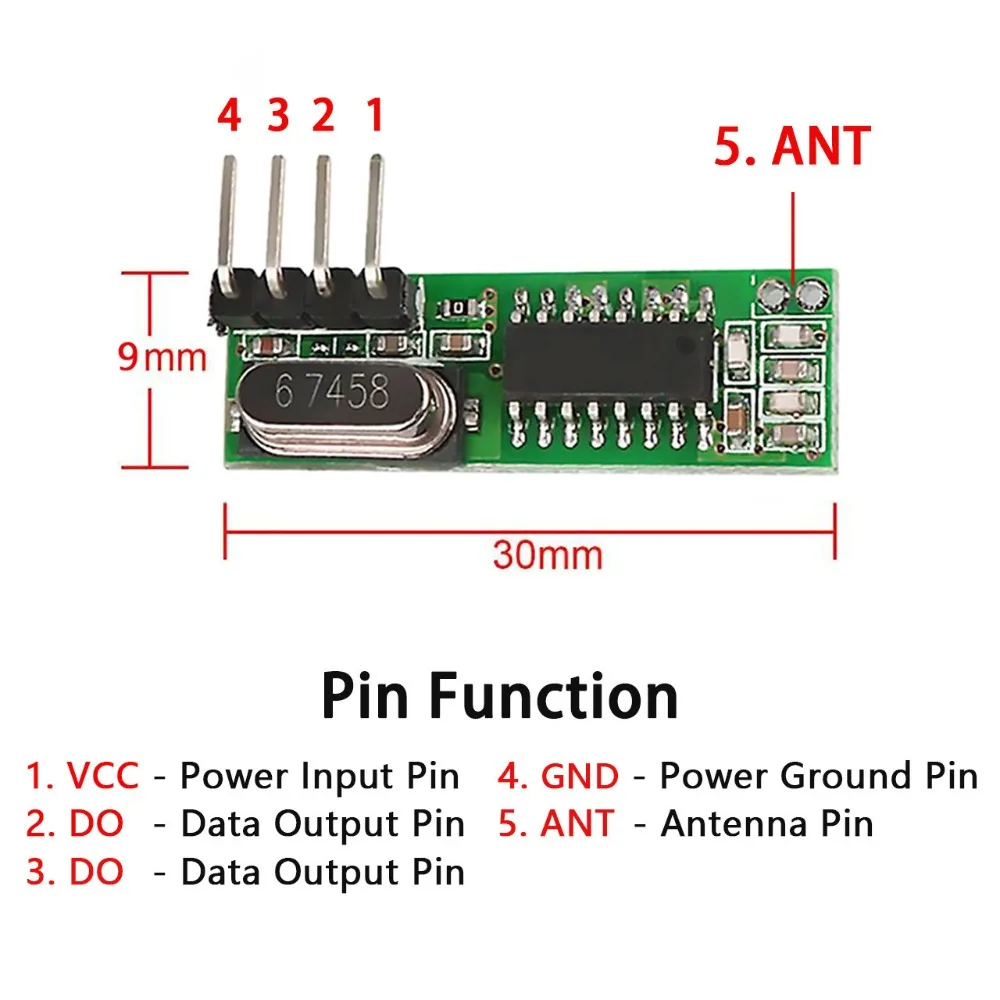

Ультра-Малый размер 30 × 9 × 1 (мм) (может быть настроен в соответствии с заказчиком

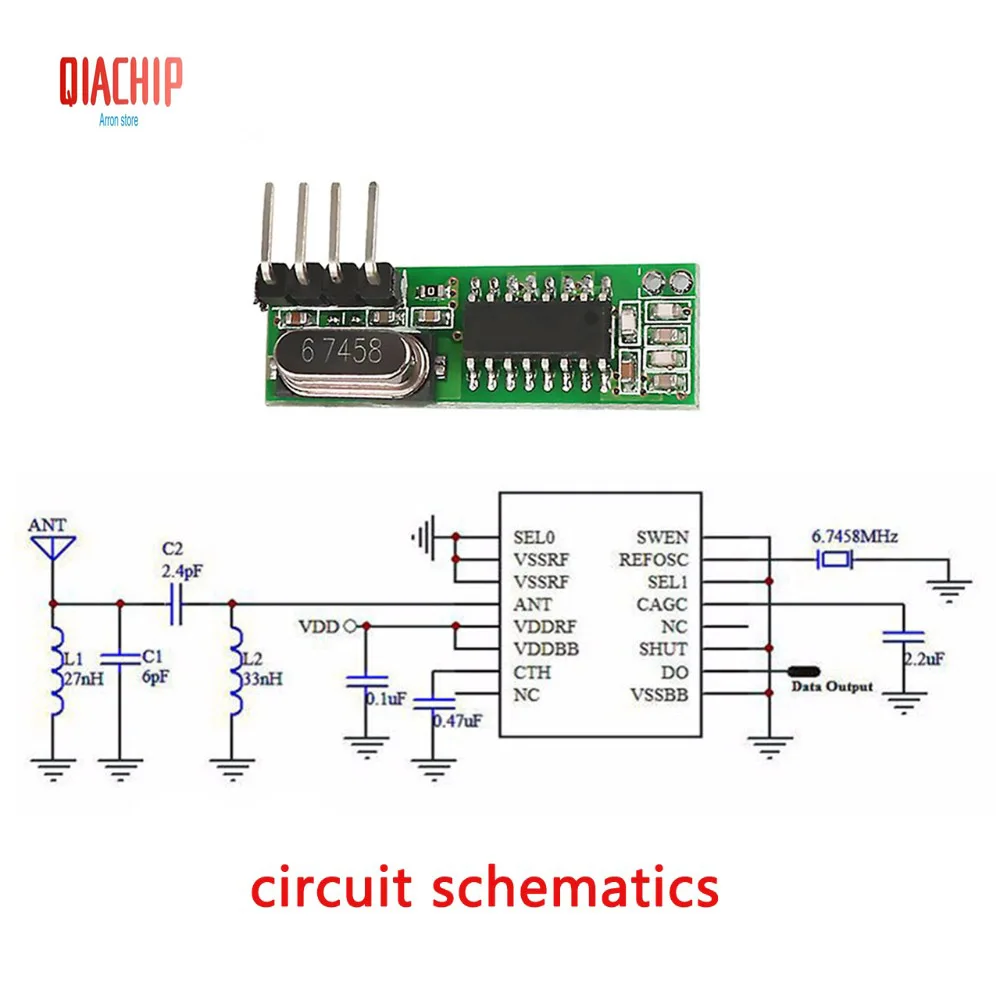

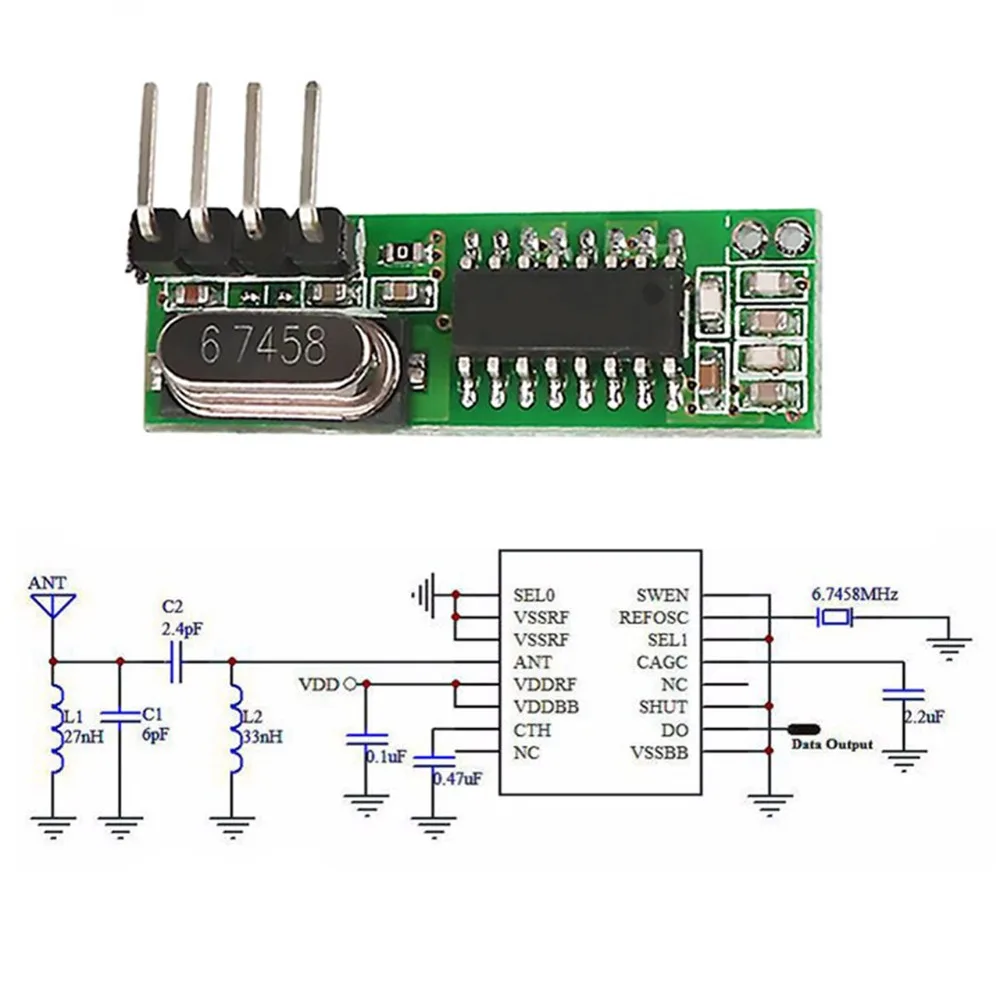

Поддержка внешней антенны: 32 см одножильный провод, раненный в спираль Схема цепи

(433,92 МГц 2,5 кбит/с типовая схема)

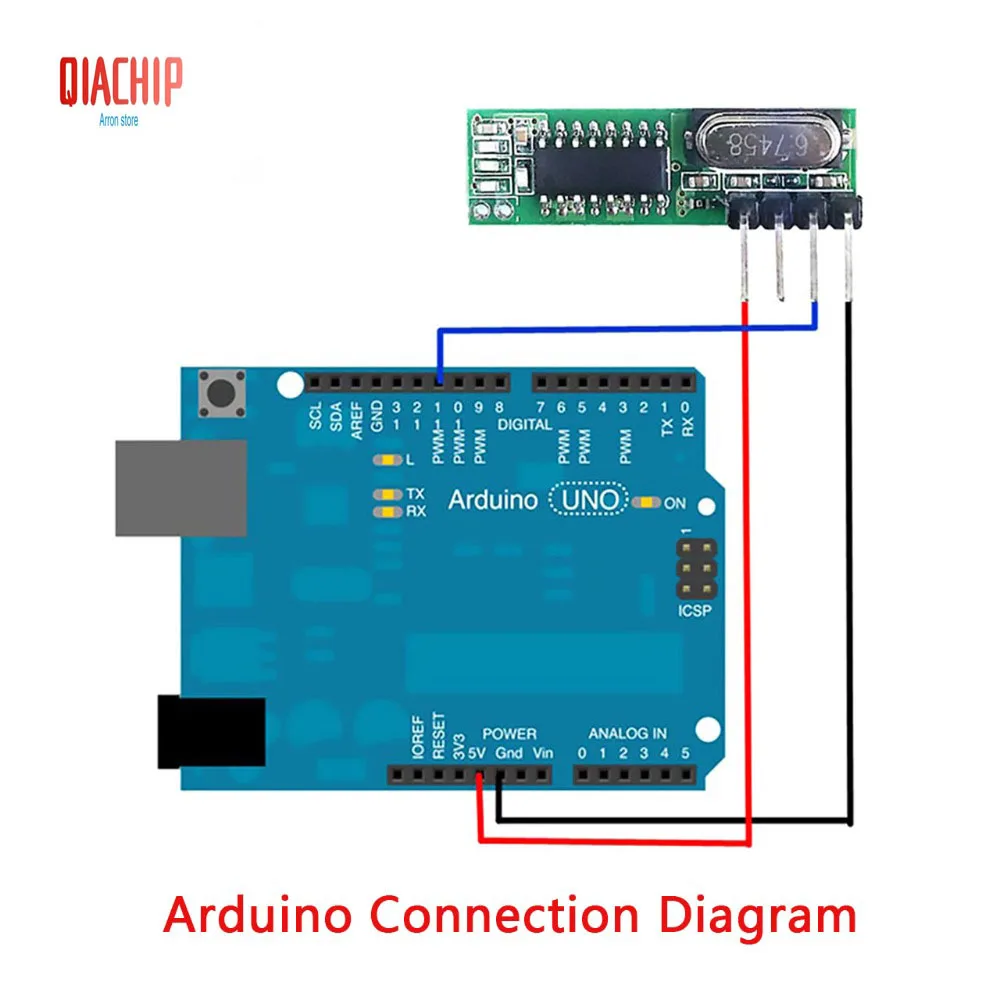

Пример ссылки

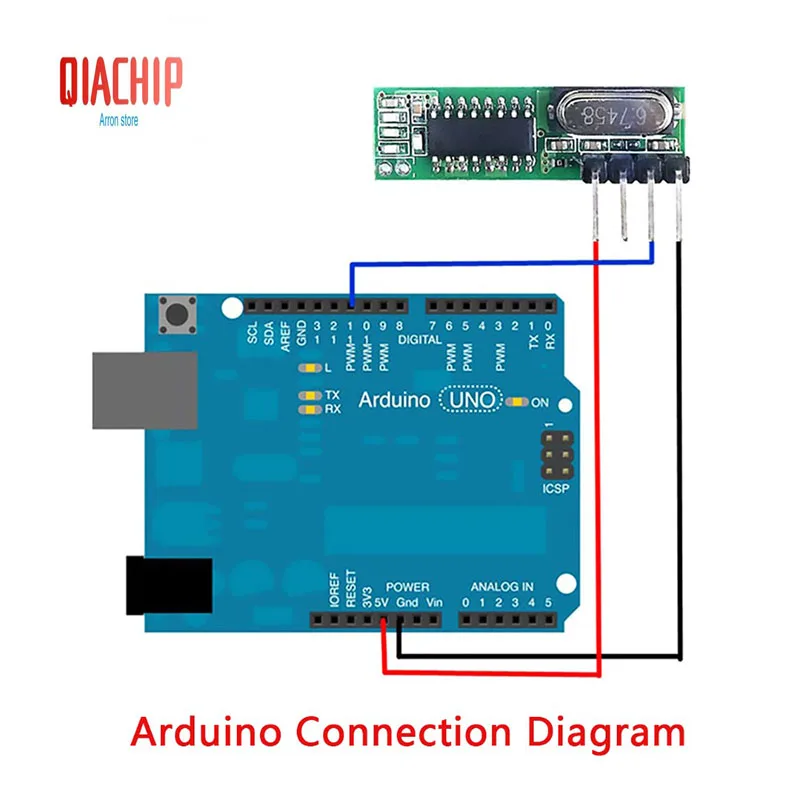

Эти радиочастотные модули очень популярны среди Arduinotinkerers 433 МГц используется в самых разных приложениях, требующих беспроводного управления. Эти модули очень дешевые, и вы можете использовать их с любым микроконтроллером (MCU) Среда применения 1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника 2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками 3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация 4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери 5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио Описание выбора антенны Общий режим применения Для общего режима применения антенна может непосредственно принять общие спецификации с рынка Конкретная информация: Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,5 мм Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм Диаметр обмотки антенны (включая кожу антенны): 5 мм Номер поворота обмотки: 15 поворотов Рисование диаграматики:

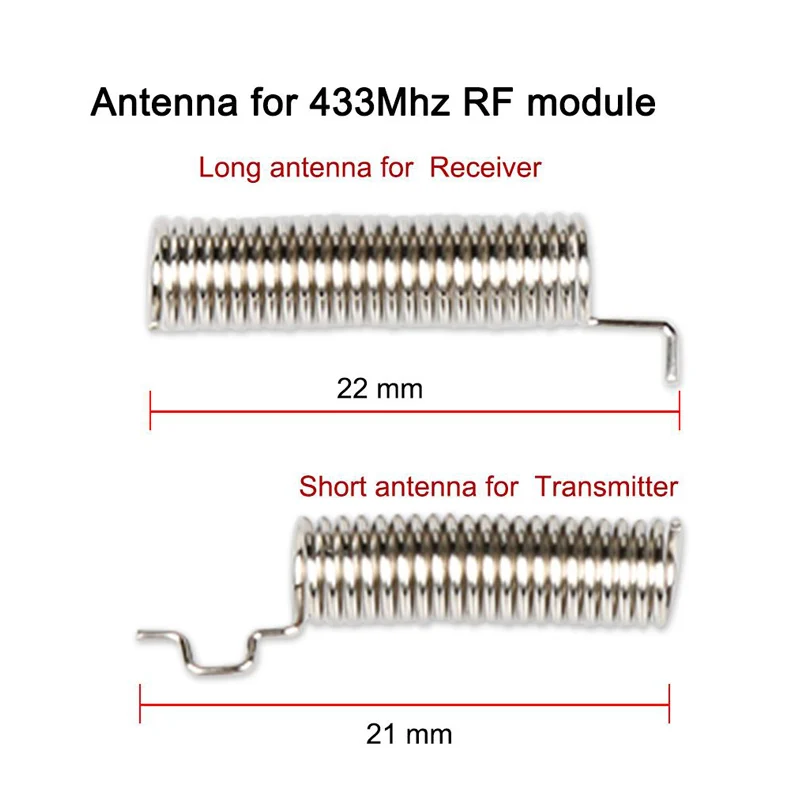

Специальный режим улучшения Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи. Конкретная информация: Антенна 433 МГц Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм Длина провода сварного конца: 12 мм Диаметр обмотки антенны (за исключением кожи антенны): 3,0 мм Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм Рисование диаграматики:

Детали антенны

& Uarr;

* Если вам нужна антенна, вы можете нажать на картинку, чтобы купить антенну напрямую или выбрать посылка B, которая включает в себя приемник и антенну * Список посылка Посылка A

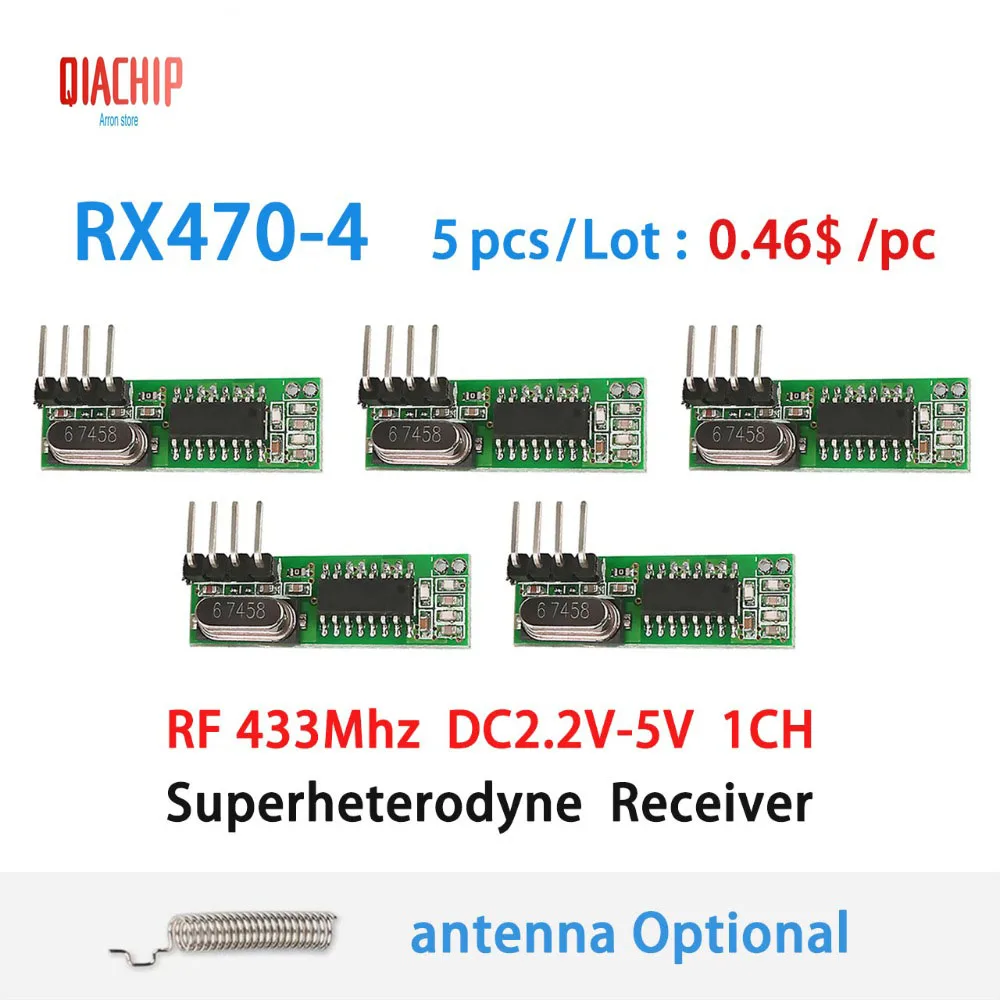

5 шт. RF 433 МГц модуль супергетеродинного приемникаRX470-4

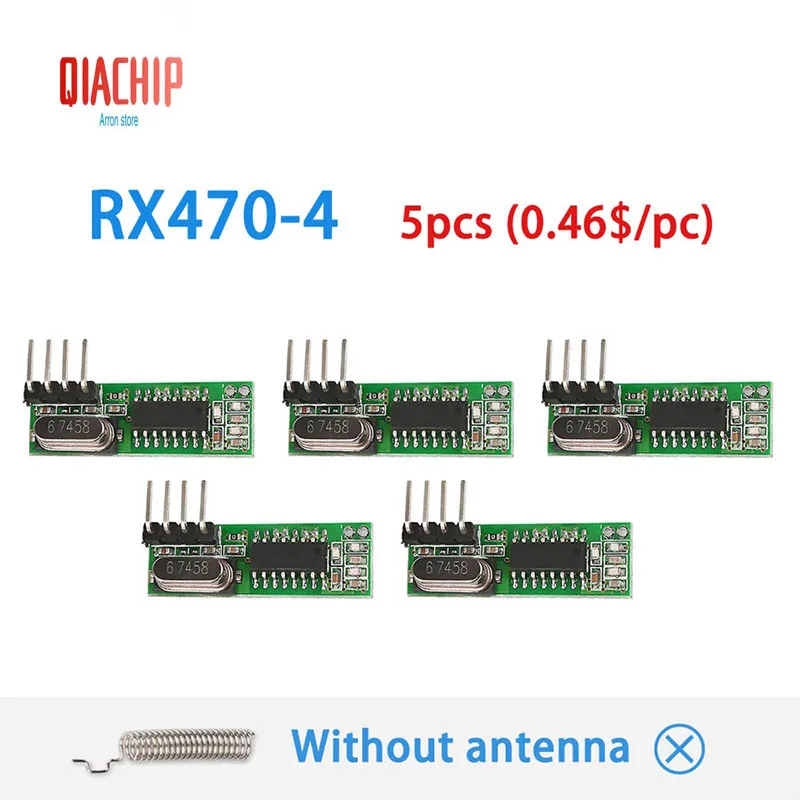

(Антенна приемника не включена)

Посылка B

5 шт. RF 433 МГц модуль супергетеродинного приемникаRX470-4

(Включая антенну приемника)
