Мотор-редуктор переменного тока 220 В 200 Вт с контролем скорости | Обустройство

Мотор-редуктор переменного тока 220 В 200 Вт с контролем скорости | Обустройство

Цена-это цена фиксированной скорости без управляющего. Необходимо добавить управляющего и добавить 50 юаней для управляющего. При съемке оставьте сообщение, измените цену после съемки и выберите скорость в классификации.

1. Технические параметры

200W Передаточное отношение: 1:180 скорость 7,5 об/мин Номинальный крутящий момент 440kg. См
200 Вт Коэффициент уменьшения 1:150 скорость 9 об/мин Номинальный крутящий момент 440 кг. См
200W Передаточное отношение: 1:100 скорость 13,5 об/мин Номинальный крутящий момент 440kg. См
200 Вт Коэффициент уменьшения 1:90 скорость 15 об/мин Номинальный крутящий момент 440 кг. См
200W Передаточное отношение 1:60 Скорость 22,5 об/мин Номинальный крутящий момент 440kg. См
200 Вт Передаточное отношение 1:50 скорость 27 об/мин Номинальный крутящий момент 440 кг. См
200 Вт Передаточное отношение 1:40 скорости 33,5 об/мин Номинальный крутящий момент 413 кг. См
200 Вт Передаточное отношение 1:30 скорости 45 об/мин Номинальный крутящий момент 308 кг. См
200 Вт Передаточное отношение 1:20 скорости 67,5 об/мин Номинальный крутящий момент 206 кг. См
200 Вт Передаточное отношение 1:15 скорости 90 об/мин Номинальный крутящий момент 170 кг. См
200 Вт Коэффициент уменьшения 1:10 скорость 135 об/мин Номинальный крутящий момент 115 кг. См
Коэффициент уменьшения 200 Вт 1:7.5 скорость 180 об/мин Номинальный крутящий момент 86 кг. См
200 Вт Передаточное отношение 1:5 скорость 270 об/мин Номинальный крутящий момент 57 кг. См
200 Вт Коэффициент уменьшения 1:3 скорость 450 об/мин Номинальный крутящий момент 34 кг. См
Напряжение: ac220в Номинальный ток: 2A

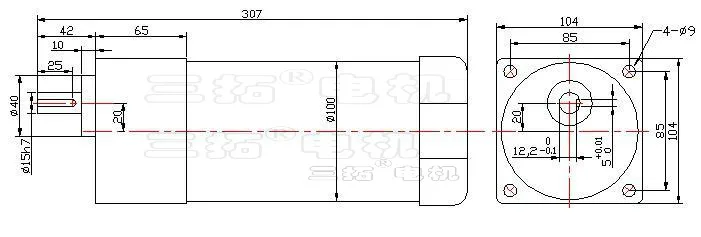

2. Размеры

Описание продукта:

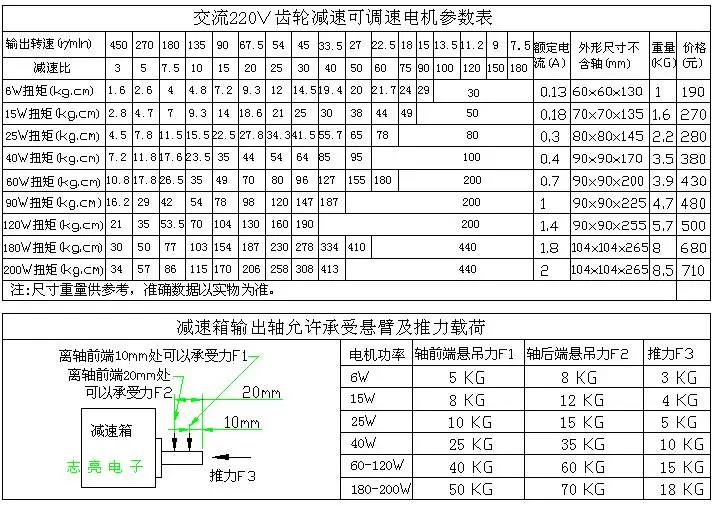

1.Двигатель управления скоростью оснащен различными редукторами коэффициента уменьшения, и одна и та же серия мощности также доступна в следующей таблице:

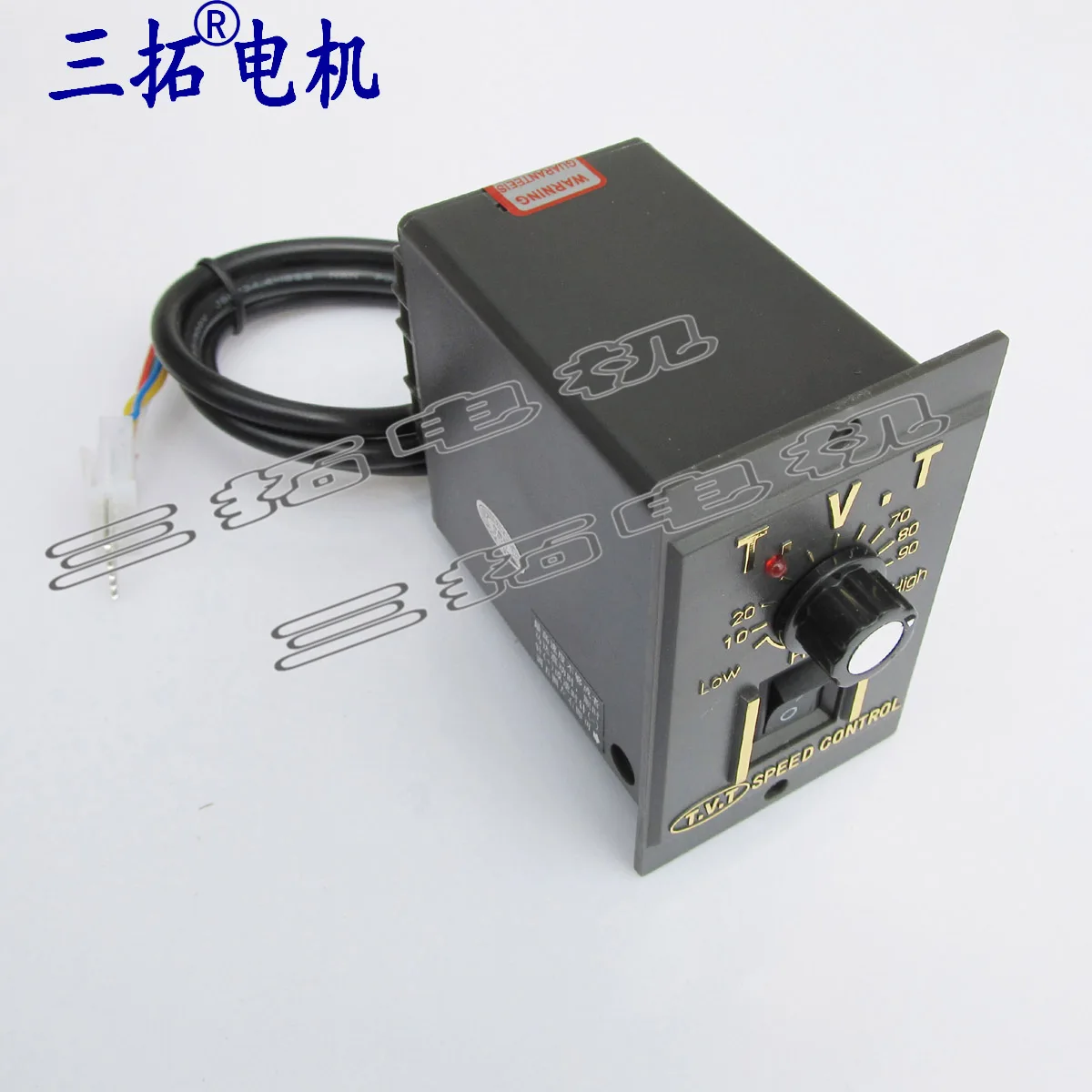

2. Эта серия двигателейРегулятор скорости можно регулировать. Диапазон скоростей-самая высокая скорость после механического замедления10-100%,При использовании на низкой скорости Выходная мощность и скорость двигателя уменьшаются пропорционально друг другу. Таким образом, чтобы купить этот двигатель, необходимо сначала выбрать механическое соотношение уменьшения, а затем регулятор должен использоваться для тонкой настройки медленного использования.

3. Двигатель является источником питания переменного тока 220 В, и есть мотор питания 380 В. Необходимо настроить, чтобы увеличить цену на 25 юаней. Двигатель 380V не может быть отрегулирован. Пожалуйста, свяжитесь с владельцем перед съемкой.

4. Существует требование немедленного торможения двигателя или способность самоблокировки выходного вала должна быть оснащена тормозным механизмом. У меня есть поставка тормозного механизма, и мне нужно увеличить цену на 180 юаней. Свяжитесь с владельцем перед оформлением заказа.

5. Поддержка использования звездочки, переключателя, регулятора, монтажного кронштейна следующим образом

1.Скорость: Определите скорость в соответствии с вашими потребностями и выберите самую близкую скорость в нашем спецификации листа..Нет точной скорости, выберите немного более высокую скорость и отрегулируйте скорость до необходимой скорости.

2.Высокий крутящий моментДля покупателей-любителей его можно оценить на основе простой концепции крутящего момента: say torqueДля детей до 20 кг по самой низкой цене. СмВыход вал Установите шкив Радиус шкива2 см,Натяжение ремня10 кгРадиус шкива20 смЕсли ремень тянет только1 кгИ так далее, если у вас есть условия, вы можете сделать хорошую работу, и измерить крутящий момент, а затем выбрать двигатель.Для двигателя с регулятором, после того, как двигатель выключен регулятором, значение крутящего момента на выходе уменьшается пропорционально с уменьшением скорости. Поэтому покупателю следует напомнить, чтобы выбрать скорость двигателя, чтобы быть ближе к обычной работе. Скорость вращения.

3.Силы осиДля нагрузки выходного вала коробки передач, которая имеет осевое направление или тягу, перпендикулярную валу, допустимое значение тяги показано в приведенной выше таблице. Для тяги, перпендикулярной валу двигателя, значения тяги отличаются для разных позиций. Подробности см. В таблице.

4.Мощность: В соответствии с выбранной скоростью и крутящим моментом убедитесь, что вал полностью загружен, и мощность определяется.

Пример: Необходимость50Поверните каждую минуту, крутящий момент60 кг. СмМотор, внешний вид выходного валаF1Силы= 20 кг по самой низкой цене

Скорость вращения: Серия двигателей близка к45 54Поверните каждую минуту, выберите54Передача регулятором для того, чтобы50Передача в использовании.

Высокий крутящий момент: В спецификации листа54Передача, больше, чем60 кг. СмКрутящий момент ближе всего80 кг. См, 60 ВтДвигатель, до отладчика50После каждой минуты крутящий момент пропорционально уменьшается и выход:80x5 0/54 = 74 кг. См,Больше, чем60 кг. См,Отвечать требованиям.

Тяги: См. Таблицу допустимой тяги,60 Вт F1Бит позволяемая тяга= 40 кг,Больше, чем фактическая силаДля детей до 20 кг по самой низкой цене,Также соответствуют требованиям

Выбрано:60 Вт, 54Поверните модель в минуту и используйте регулятор

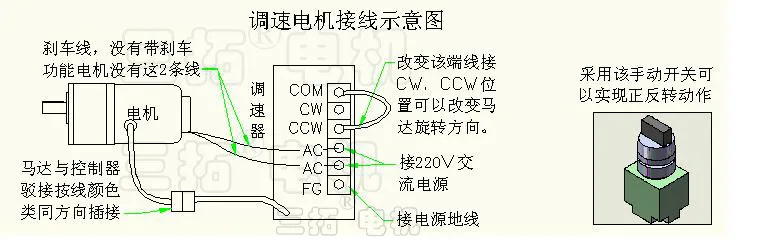

Рисунок 1:Схема электропроводки регулятора скорости двигателя и регулятора

1. Двигатель вперед и назад метод проводки. 2. Для двигателя с тормозным механизмом Тормозная розетка соединена с AC на линии электропередачи. Когда питание включено, вы услышите щелчок, и тормоз откроется, чтобы запустить двигатель. В противном случае двигатель будет гореть. Кроме того, переключатель запуска двигателя должен быть подключен к основной линии питания для работы функции тормоза.

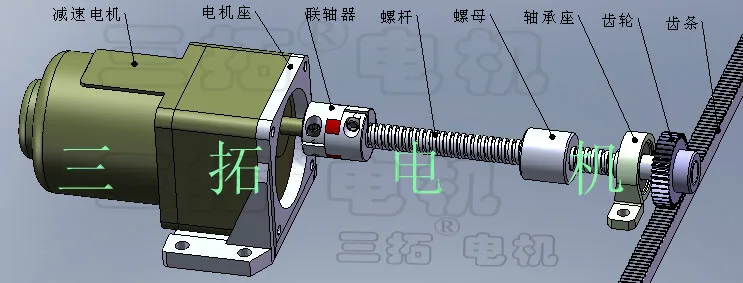

На рисунке 2:Мотор + винтовая гайка схематическая схема линейного движения стойки и шестерни
