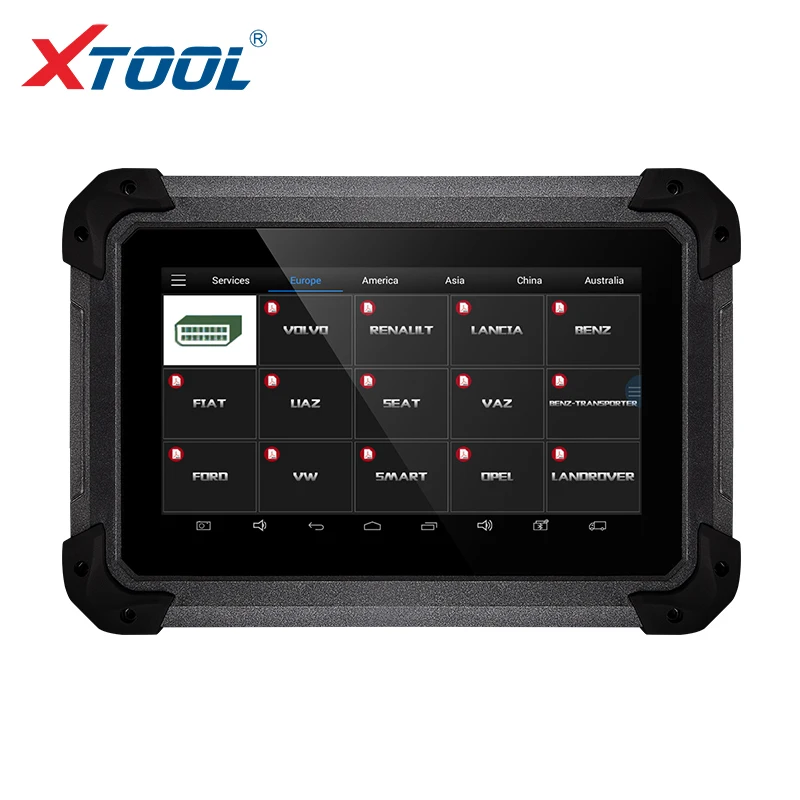

XTOOL EZ300 PRO с 5 системами Автоматическая диагностика двигателя ABS SRS передача и TPMS

XTOOL EZ300 PRO с 5 системами Автоматическая диагностика двигателя ABS SRS передача и TPMS

XTOOL EZ300 PRO с 5 системами Автоматическая диагностика двигателя, ABS, SRS, передача и TPMS планшет диагностический инструмент автомобильный ключ программист

Функция EZ300 PRO:

Различные транспортные средства имеют несколько различных меню.

Общее меню основной функции включает следующие опции:

Читать ECU:Эта функция заключается в считывании информации о версии ECU, которая является эквивалентом «идентификации системы» или «информации о системе» в некоторых электронных системах управления, все это означает чтение версий программного и аппаратного обеспечения, связанных с ECU, модели и дата производства дизельного двигателя, номер детали, И т. Д. Это удобно для нас, чтобы сделать запись в процессе обслуживания, а также делает более позднюю дату обратной связи и управления проще.

Прочитайте DTCs:Чтение кодов неисправностей, хранящихся в ECU.

Чистый DTCs:Четкие текущие и старинные коды неисправностей памяти в ECU, в предпосылке, что все проблемы устранены. Коды неисправностей не могут быть удалены без устранения всех проблем, что приведет к тому, что диагностический инструмент всегда считывает код неисправности, потому что код всегда будет сохранен в ECU.

Предложение:Пользователи должны лучше не очищать коды неисправностей, нам нужно записать детали неисправностей после чтения кода, который предоставлен в качестве справки для обслуживания. После того, как мы решим проблемы, код неисправности не будет.

Чтение данных в реальном времени:Чтобы прочитать параметры работающего двигателя, такие как давление масла, температура, скорость двигателя, температура топливного масла, температура охлаждающей жидкости, температура впускного воздуха и т. Д. основываясь на этих параметрах, мы можем непосредственно определить, в чем заключается проблема, что помогает сузить объем обслуживания. Для некоторых транспортных средств во время их фактической эксплуатации проблемы, такие как смещение характеристик производительности, снижение чувствительности, могут быть оценены в реальных данных. Эта функция нуждается в нас очень хорошо знакомы с параметрами двигателя, например, когда скорость холостого хода составляет 800 об/мин или 750 об/мин, рабочая температура охлаждающей жидкости составляет от 80 до 105 ℃, каковы рабочее напряжение и время каждого датчика и привода?

Специальные функции:Зависит от моделей автомобилей.

Испытание на приведение в действие/Воздействие/компоненты: в основном, чтобы определить, работают ли эти приводящие компоненты двигателя должным образом.

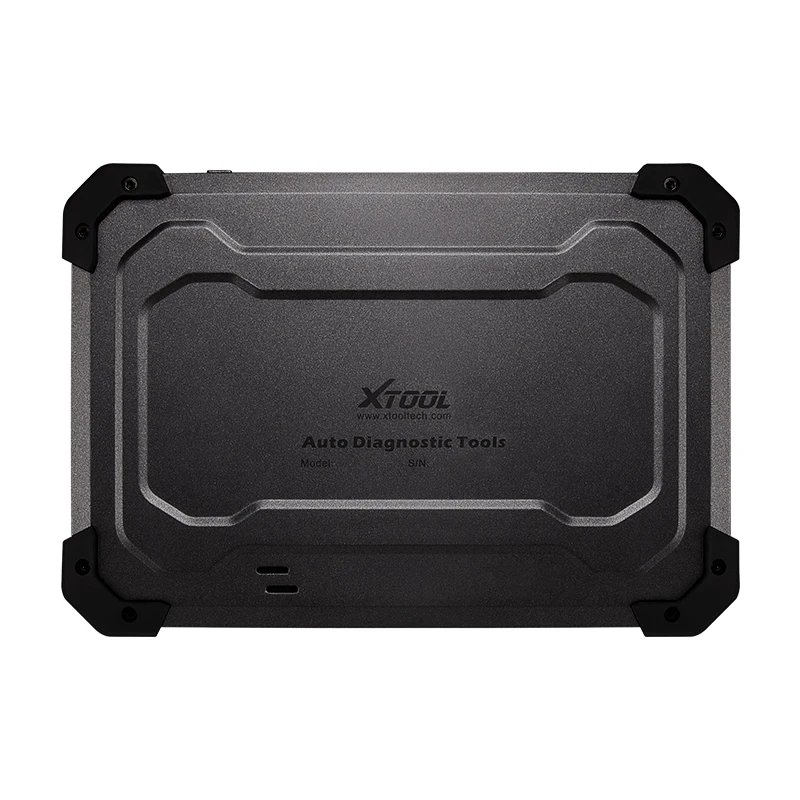

Вид сзади

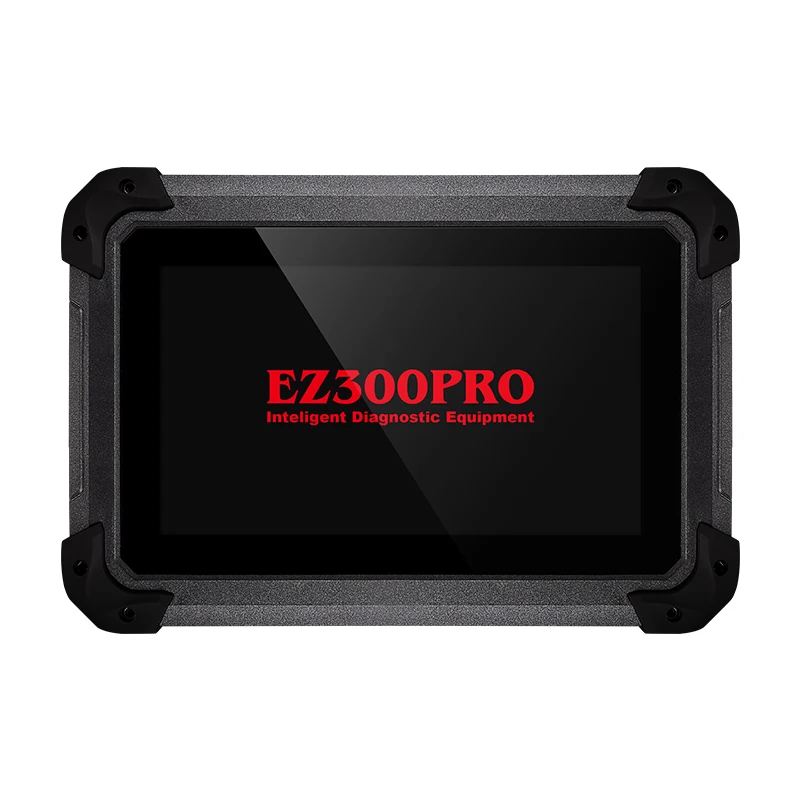

Вид сверху планшета EZ300PRO

Тест на подключение транспортного средства

Проводное соединение ① & rarr; ② & rarr; ③ & rarr; ④

A. Подключите кабели и EZ300PRO в следующем порядке: ① & rarr; ② & rarr; ③ & rarr; ④

B. Включите зажигание и включите планшет EZ300PRO, затем нажмите на приложение EZ300PRO для тестирования транспортных средств. (Показано ниже)

① Основная рамка EZ300PRO ② главный Тестовый Кабель ③ OBDⅡ-16 ④ транспортное средство

Меры предосторожности перед использованием

Источник питания транспортного средства должен соответствовать нормальным размерам напряжения DC4.8V---5V.

При испытании проводки на натяжение и вилку пользователи должны прижать передний конец проводки, чтобы тянуть и подключать, а не вытягивать среднюю часть проводки. Пользователи должны проверить соответствующее направление порта и подключиться к горизонтали, когда они подключают проводку, вместо того, чтобы вставлять косой способ, который может повредить терминал.

При тестировании некоторых специальных функций пользователи должны управлять устройством в соответствии с инструкциями по эксплуатации. Для транспортного средства, он должен строго соответствовать требованиям, например, условия, которые необходимо достичь некоторых моделей транспортного средства, следующие: температура двигателя 80 ℃/105 ℃, выключите нагрузки (например, фары, кондиционер и т. Д.), поместите педаль акселератора В Выходное положение и т. д.

ECU для китайских моделей отечественных транспортных средств является относительно беспорядочным, поэтому, когда пользователи отвечают условиям, таким как автомобиль не может быть протестирован или данные тестирования неверны, они должны рассмотреть, соответствует ли выбранное меню тестируемой электронной системе управления, Или они могут найти автомобиль ECU и выбрать правильное меню в соответствии с моделью номера на этикетке ECU.

Если пользователи не могут найти протестированную модель транспортного средства или электронную систему управления в тестовом меню EZ300PRO, им может потребоваться обновить программное обеспечение или проконсультироваться с Отделом технического обслуживания Xtool

Запрещено иметь тест на подключение с помощью жгута, а не из Xtool, чтобы избежать ненужных потерь.

Запрещено отключать питание непосредственно в связи между EZ300PRO и транспортным средством. Пользователи должны отменить выполнение задачи и вернуться к основному интерфейсу, а затем выключить питание.

Устройство следует поставить и слегка снять, чтобы избежать столкновения при использовании EZ300PRO. При нажатии на экран аккуратно прикоснитесь к нему, чтобы гарантировать срок службы сенсорного экрана.

В течение длительного периода неиспользования отключите питание и выключите его.

Настройки

Выберите настройки ввода; пользователи могут задать язык, блок и другие параметры, связанные с системой:

Языки:Выберите язык. Выберите нужный вариант из нескольких языков справа.

.

Единицы измерения:Выберите единицы измерения. Пользователи могут использовать метрические или английские измерения.

Системные настройки:Настройка системы Android, такие как беспроводная, Аудио частота, ощущение света и т. д.

Диагностические отчеты

Диагностические отчеты предназначены для проверки сохраненных файлов, таких как отчет о реальных данных или кодов неисправностей или изображений, генерирующих в процессе диагностики, пользователи также могут знать, какие машины были протестированы. Он включает в себя три части: PDF файлы, изображения и воспроизведение данных.

PDF файлы:

PDF файлы-это диагностические отчеты о данных в реальном времени или коды неисправностей в процессе диагностики. Ввод PDF может проверять различные диагностические отчеты.

Фотографии:

Все изображения снимаются с экрана в процессе диагностики.

Воспроизведение данных:

Воспроизведение данных может проверить, какие машины были протестированы и воспроизвести записанные данные в реальном времени и рамку замораживания.

Обновление

EZ300PRO не нужно вставлять карту для обновления, пользователям нужно только нажать на приложение EZ300PRO и нажать UPDATE, как показано ниже.

Технические параметры EZ300PRO

Операционная система: Android

Процессор: четырехъядерный процессор 1,6 ГГц

Память: 1G RAM, 16G FLASH

Дисплей: 7,0 дюймовый сенсорный экран с разрешением 1024 × 600

Датчики: датчик гравитации, датчик окружающего света

Аудио вход/выход: микрофон, две колонки, 4-полосный 3,5 мм стерео/стандартный разъем для гарнитуры

Питание и батарея: 4000 мАч, 3,7 В литий-полимерный аккумулятор

Напряжение питания: 5 В

Потребляемая мощность: 8 Вт

Рабочая температура: от-20 до 50 ℃ (от-4 до 126 ℃)

Влажность: <90%

Размер (Д * Ш * В): 218*150*29 мм

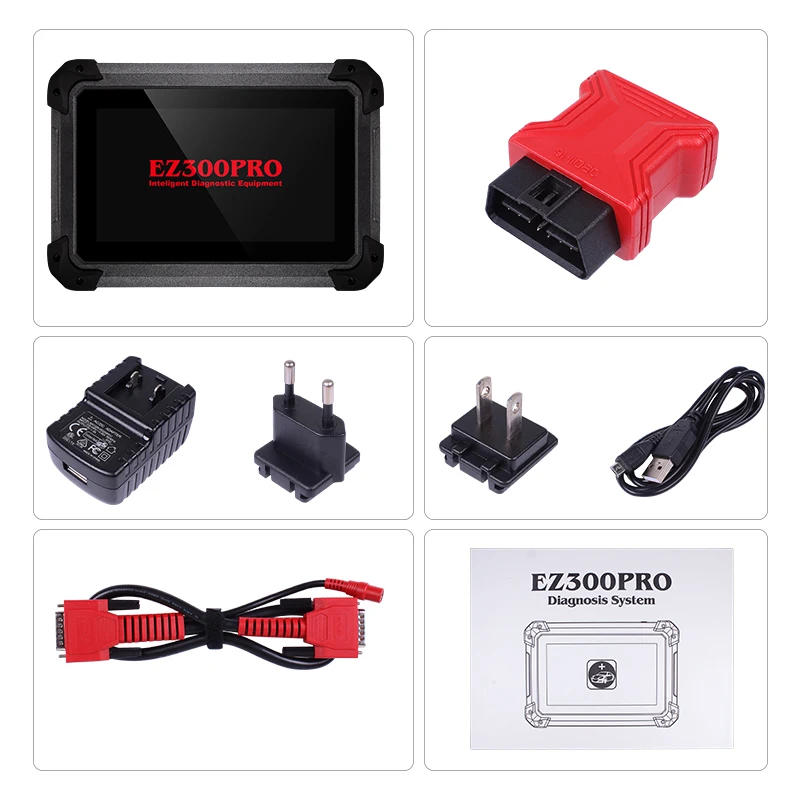

1 шт. x OBD II-16

1 шт. х основной кабель

1 шт. планшет EZ300PRO

Зарядное устройство для планшета-1 шт.

1 шт. х адаптер питания США

1 шт. х адаптер питания ЕС

1 шт. x Кабель MicroUSB

1 шт. x сертификат качества

1 шт. х упаковочный лист

1 шт. Руководство пользователя

1 шт. х картонная коробка
