Модульный дизайн ЖК-дисплей с подсветкой HGM9320CAN Genset контроллер с ARM на основе 32 бит SCM

Контроллеры genset серии HGM93XX MPU(CAN) используются для автоматизации genset и системы управления монитором одного блока для достижения автоматического запуска/остановки, измерения данных, защиты сигнализации и «трех пультов» (дистанционное управление, дистанционное измерение и Удаленная связь). Контроллер имеет большой жидкокристаллический дисплей (ЖК-дисплей) и выбираемый интерфейс на китайском, английском или других языках с простой и надежной работой.

Контроллеры genset серии HGM93XX MPU(CAN) используют микропроцессорную технологию 32 бит с точными измерениями, регулировкой фиксированного значения, настройкой времени и регулировкой порога и т. д. Большинство параметров можно установить с помощью передней панели, и все параметры можно установить с помощью ПК (через порт USB) И может регулироваться и контролироваться с помощью порта RS485. Его можно широко использовать в нескольких автоматических системах управления генератором с компактной структурой, простыми соединениями и высокой надежностью.

Производительность и характеристики

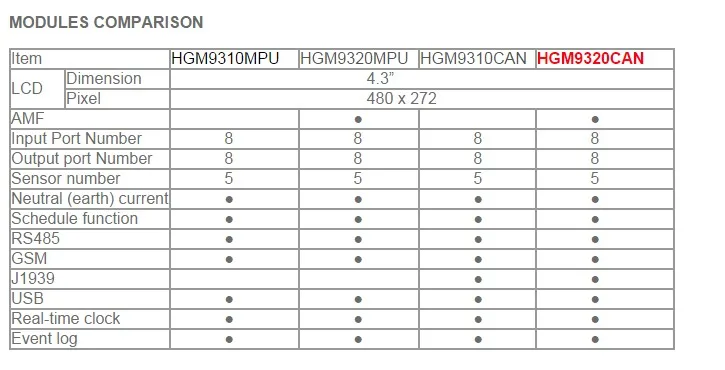

HGM9310 MPU(CAN), используется для одиночных систем автоматизации, автоматический запуск/остановка блока выполняются с помощью удаленного сигнала.
HGM9320 MPU(CAN), имеет все функции HGM9310 MPU(CAN), а также функцию автоматического отключения сети (AMF), особенно хорошо подходит для одиночных систем автоматизации, которые включают в себя электросети и генератор.

Ключевые характеристики

С Ручным 32-битным SCM, высокоинтегрированным оборудованием, новым уровнем надежности.

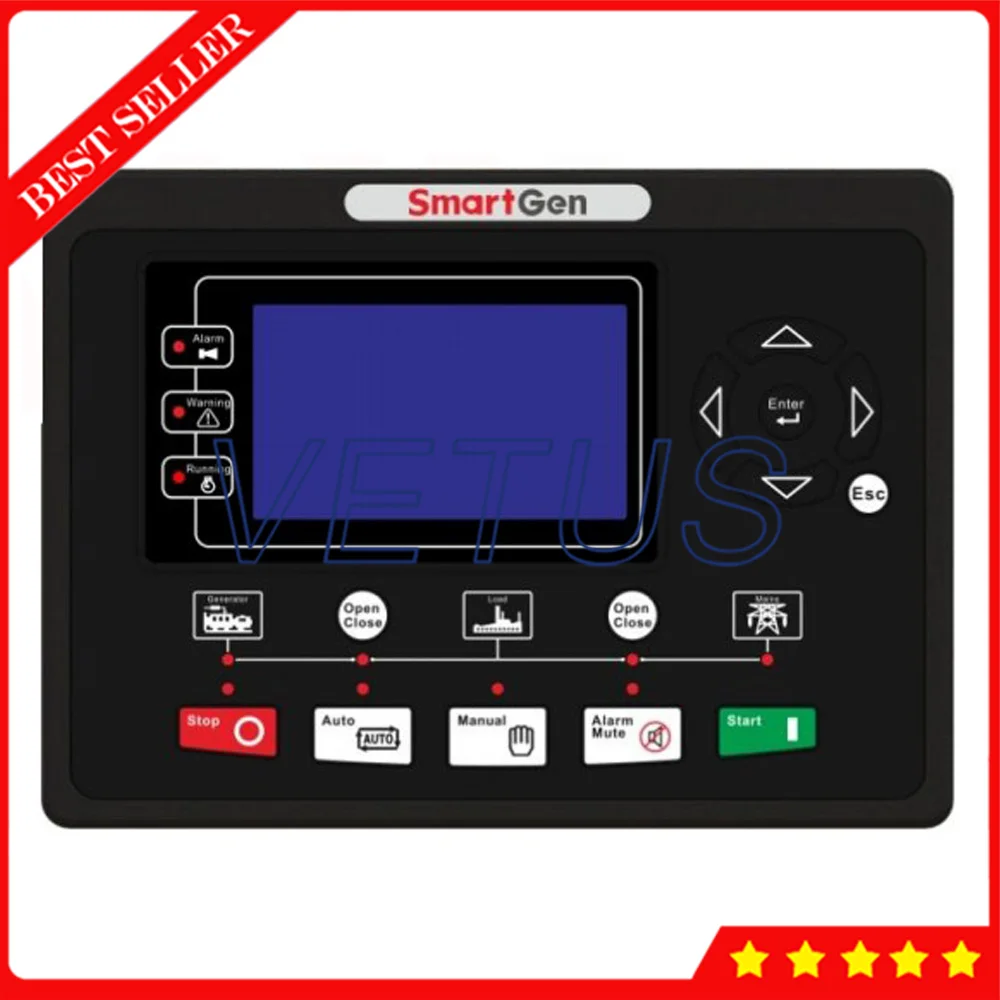

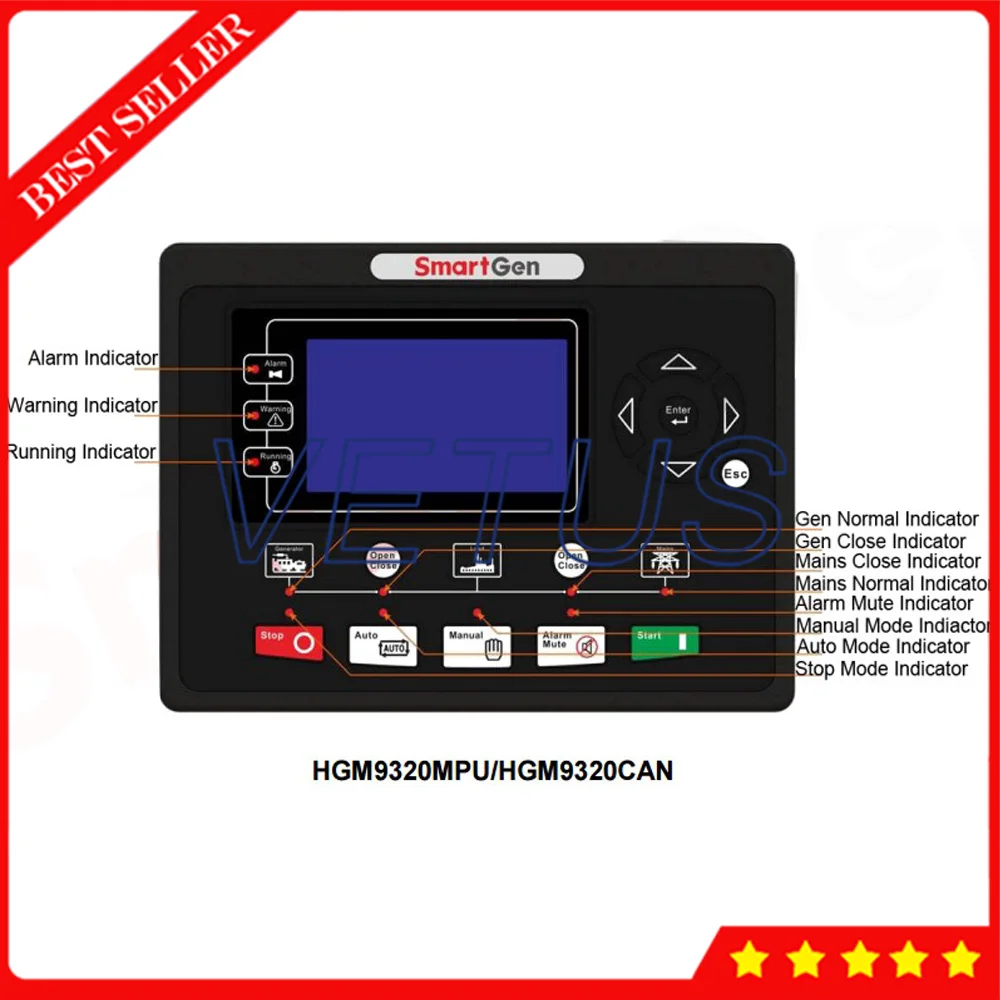

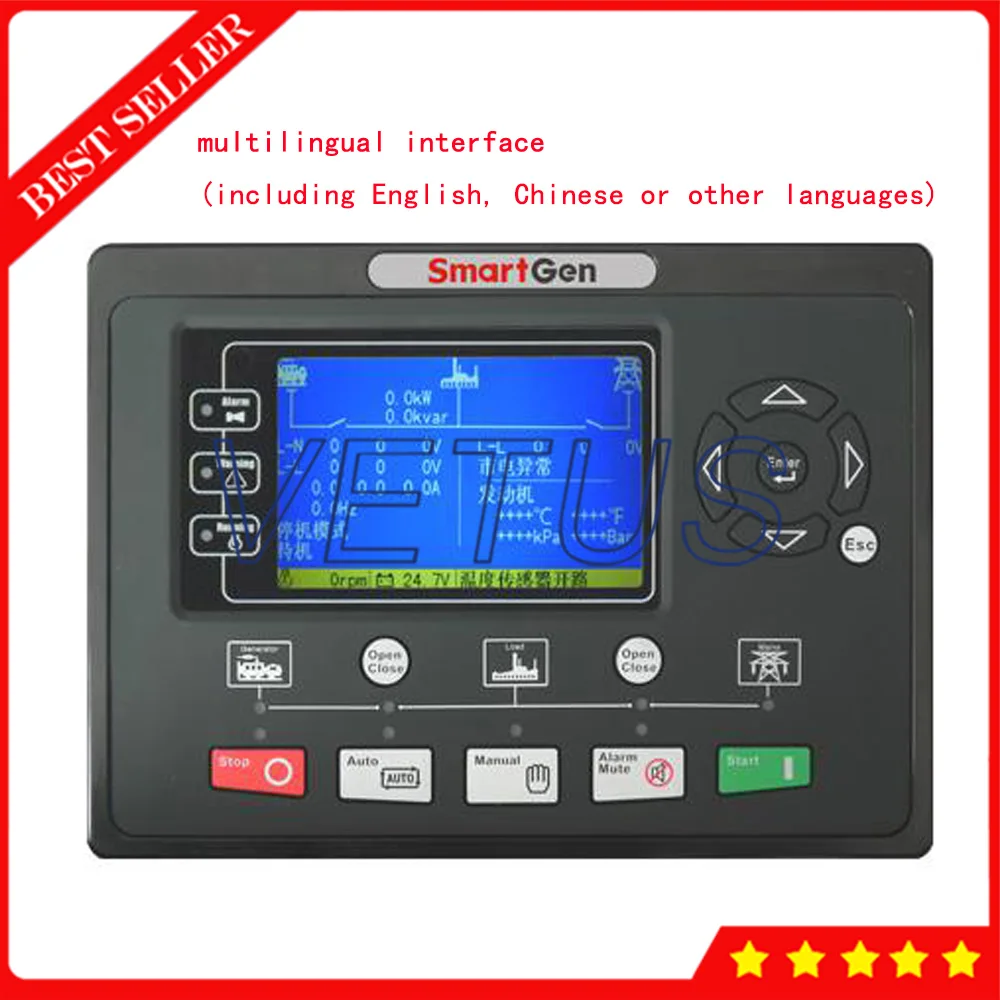

480x272 TFT LCD с подсветкой, Многоязычный интерфейс (включая английский, китайский или другие языки), который может быть выбран на сайте, что делает ввод в эксплуатацию удобным для персонала завода;

Улучшенная износостойкость ЖК-дисплея и устойчивость к царапинам из-за твердого акрила экрана;

Силиконовая панель и кнопки для лучшей работы в условиях высокой температуры;

RS485 коммуникационный порт, включающий пульт дистанционного управления, Дистанционное измерение, удаленную связь через протокол ModBus (необходим коммуникационный порт RS485);

Оснащен функцией SMS (Служба коротких сообщений). Когда genset тревожит, контроллер может отправлять короткие сообщения через SMS автоматически на макс. 5 телефонных номеров. Кроме того, состояние генератора можно контролировать и проверять с помощью SMS (требуется GSM порт);

Оснащен портом CANBUS и может взаимодействовать с genset J1939. Вы можете не только отслеживать часто используемые данные (например, температуру воды, давление масла, скорость, расход топлива и т. д.) машины ECU, но и управлять запуском, остановкой, повышение скорости и скорости при помощи порта CANBUS (требуется автобусный порт CAN).

Подходит для 3-фазного 4-проводного, 3-фазного 3-проводного, однофазного 2-проводного, И 2-фазные 3-проводные системы с напряжением 120/240 в и частотой 50/60 Гц;

Собирает и показывает 3-фазное напряжение, ток, параметры мощности и частоту генератора или сети.

Для сети, контроллер имеет перенапряжения, перегрузки и частоты, потери фазы и фазы последовательности неправильные функции обнаружения; Для генератора, контроллер имеет избыточное и низкое напряжение, над и под частотой, потеря фазы, неправильная фаза, избыточная и обратная мощность, функции перегрузки по току;

3 фиксированных аналоговых датчика (температура, давление масла и уровень топлива);

2 гибких датчика можно установить как датчик температуры, датчик давления масла или датчик уровня;

Точность измерения и отображения параметров двигателя,

Защита: Автоматический запуск/остановка генератора, контроль ATS (автоматический переключатель передачи) с идеальной индикацией неисправности и функцией защиты;

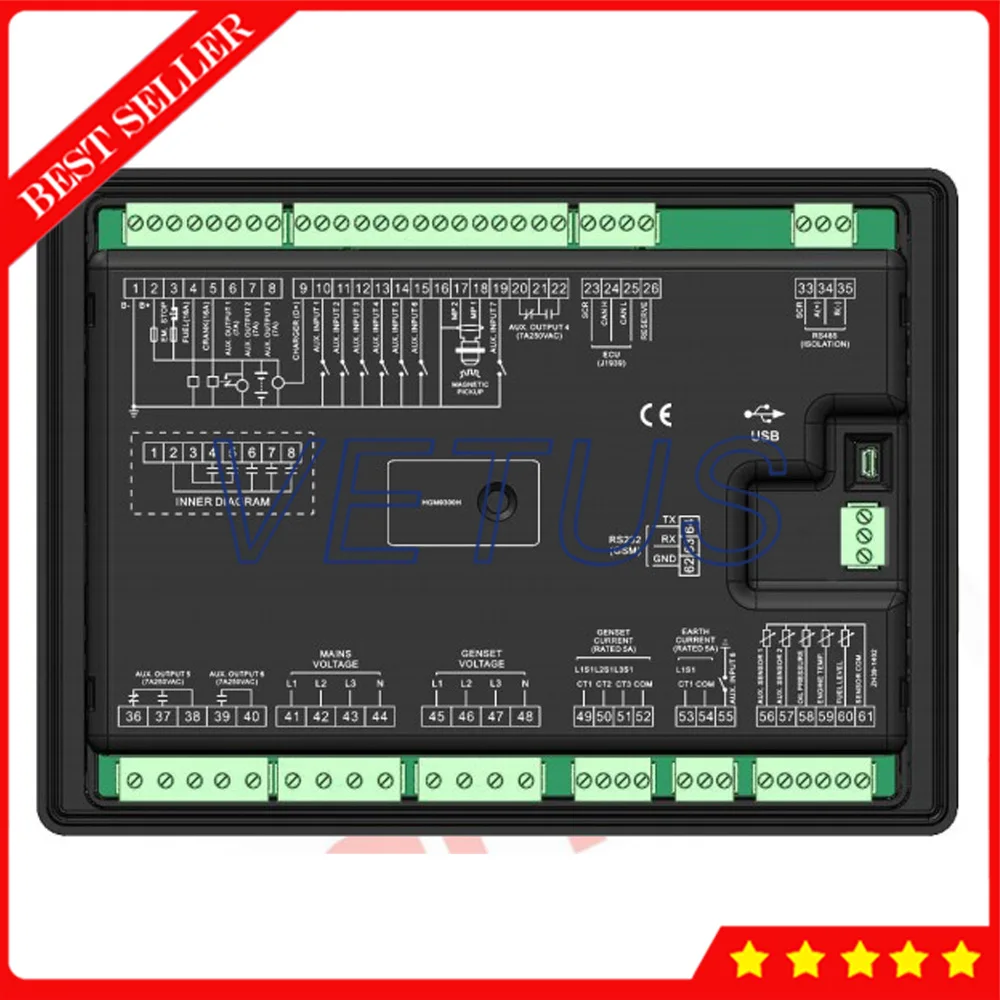

Все выходные порты являются релейными;

Настройка параметров: параметры могут быть изменены и сохранены во внутренней флэш-памяти и не могут быть потеряны даже в чехол отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера, и все они могут быть изменены с помощью ПК через порты USB или RS485.

Больше видов кривых температуры, давления масла, уровня топлива может быть использован непосредственно, и пользователи могут определить кривые датчика самостоятельно;

Различные условия отключения кривошипа (частота генератора, датчик скорости, давление масла) являются дополнительными;

Широкий диапазон питания постоянного тока (8 ~ 35) в, подходит для различных условий напряжения аккумулятора;

Журнал событий, часы в режиме реального времени, генератор запланированного запуска и остановки (может быть установлен в качестве генератора запуска один раз в день/неделю/месяц с нагрузкой или нет);

Функция PLC (программируемое логическое управление) позволяет определить конкретную функцию пользователя.

Обои для входа в систему и время отображения определяются пользователем.

Может использоваться на насосных агрегатах и в качестве сигнального инструмента (индикация и сигнализация включены только, реле заблокировано);

С функцией обслуживания. Действия (предупреждение или выключение) могут быть установлены во время технического обслуживания;

Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности;

Водонепроницаемый уровень безопасности IP55 из-за резинового уплотнения, установленного между корпусом контроллера и панелью;

Металлические крепежные зажимы обеспечивают идеальную работу в условиях высокой температуры;

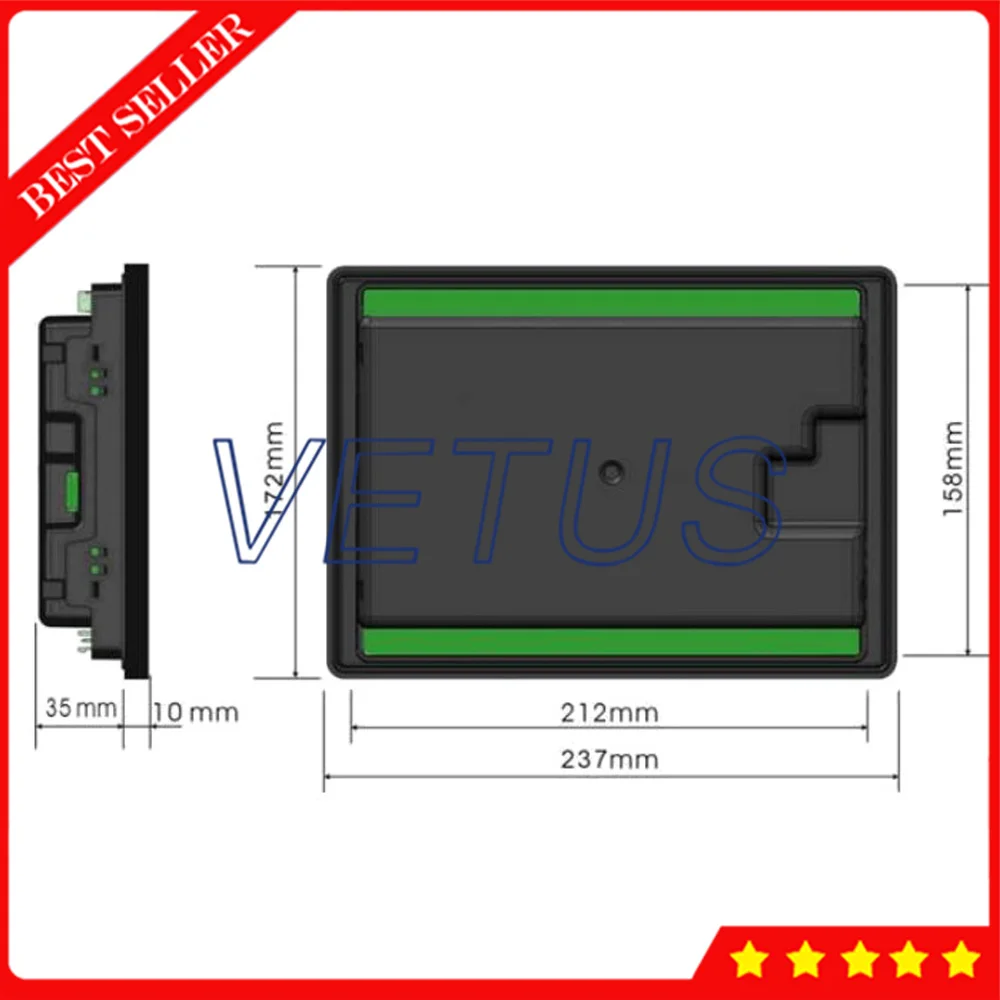

Модульная конструкция, саморегулирующийся пластиковый корпус из АБС-пластика, подключаемые соединительные клеммы и встроенный способ установки; Компактная конструкция с простым монтажом;

Накопительное общее время работы и общая электрическая энергия A и B. Пользователи могут сбросить его как 0 и повторно накапливать значение, которое делает удобство для пользователей, чтобы подсчитать общую стоимость по своему желанию.
