1. Обзор

Конвертер беспроводной связи серии AEW110 в основном используется для помощи устройствам RS485 в беспроводных сетях. Он завершает беспроводную связь между обычными устройствами RS485, трансформируя данные связи от сигналов RS485 к беспроводным сигналам и наоборот. Это экономит затраты на строительство и время обновления для сетей связи пользователя. Продукт имеет преимущества, включая компактный размер, стабильную связь, дальнюю передачу и легкую установку. Он может быть гибко установлен вместе с устройствами связи RS485 для реализации беспроводной сети для локальной связи.

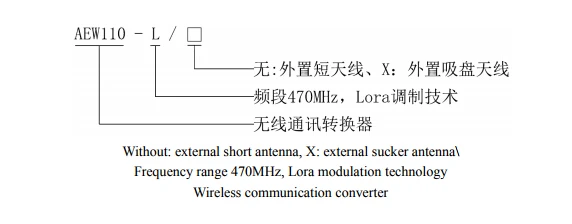

2 модели и спецификации продукта

Примечание: внешняя антенна с присоской снабжена кабелем длиной 2 м по стандарту.

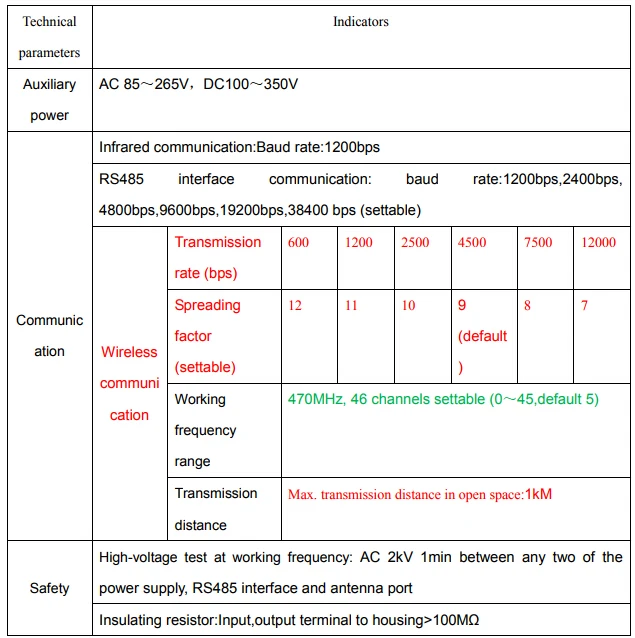

3 Технические параметры

4. Руководство по установке

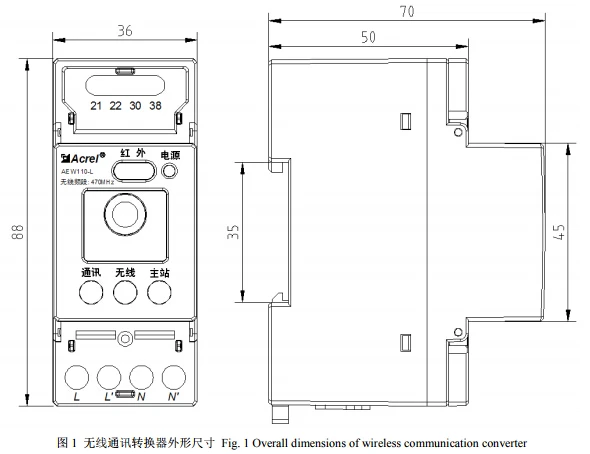

4,1 Габаритные размеры (единица измерения: мм)

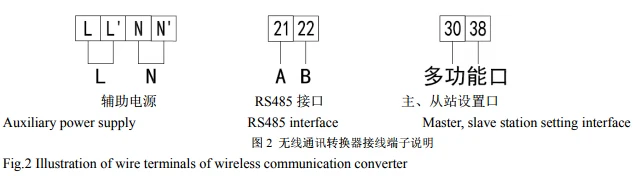

4,2 установка и использование продукта

Описание многофункционального интерфейса: короткое замыкание многофункционального интерфейса может мгновенно переключаться AEW110-L режим работы мастерской и подчиненной станции, короткое в течение более 5 секунд, конфигурация связи будет сброшена на заводские настройки.

5Руководство по использованию

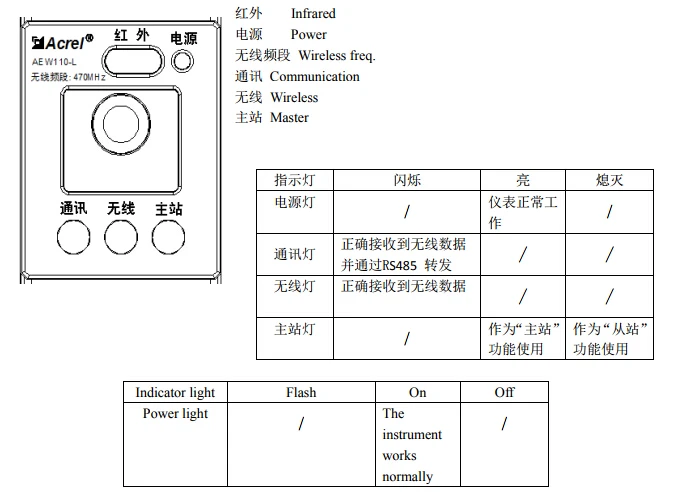

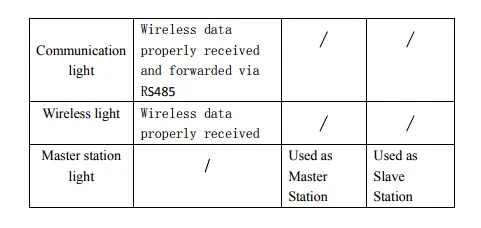

5,1 описание панели

Рис. 3 иллюстрация панели конвертера беспроводной связи

5,2 способ работы

AEW110-L выполняет функцию помощи беспроводным сетям между основной станцией и терминальным устройством посредством преобразования данных между внутренним интерфейсом RS485 и беспроводным интерфейсом. Благодаря прозрачной передаче данных, он может поддерживать все протоколы comunication с интерфейсом RS485 как аппаратное обеспечение (например, протокол Modbus, DL/T645 Многофункциональный протокол связи ватт-часового метра).

AEW110-L имеет два режима работы: режим Master station и режим Slave station. Режим можно переключать посредством короткой схемы многофункционального интерфейса или установить через связь. См. Описание связи 7 для конкретного адреса регистра. Два режима работы представлены ниже.

Режим основной станции:

Обычно используется для конца основной станции связи и включен светильник «Master station». AEW110-L придаст приоритет ожиданию входного сигнала RS485. После получения эффективных сигналов RS485 он преобразует их в беспроводные сигналы для передачи. В течение периода таймаута он будет отправлять сигналы RS485, преобразованные из полученных эффективных беспроводных сигналов, и завершит процедуру обработки данных

Режим подчиненной станции:

Обычно используется для конца основной станции связи, и светильник «Master station» выключен. AEW110-L придаст приоритет ожиданию ввода беспроводного сигнала. После получения эффективных беспроводных сигналов он преобразует их в сигналы RS485 и отправит их в собственный последовательный порт, а затем дождется обратной связи. В течение периода тайм-аута, он будет передан полученный эффективный сигнал обратной связи RS485 через беспроводную связь и завершит процедуру обработки данных.

Основываясь на приведенном выше введении, если обычному устройству RS485 требуется беспроводная сеть, это занимает не менее двух AEW110-L преобразователей беспроводной связи. Один из них должен быть в режиме Master station и подключен к аппарату управления связью или другому оборудованию для чтения с концентрированным счетчиком; Другой должен быть в режиме Slave station и подключен к обычному устройству RS485. Если оборудование поддерживает беспроводную связь (например, беспроводной измерительный модуль AWE100), требуется только один режим мастер-станции, AEW110-L подключен к аппарату управления связью или другому оборудованию для чтения концентрированного счетчика для завершения работы сети.

Период таймаута для встроенной передачи данных AEW110-L-это время, используемое для передачи 250 байт (время передачи RS485 плюс время беспроводной передачи). Поэтому при использовании AEW110-L опросе терминального оборудования необходимо отметить, что интервал опроса должен превышать период застроенного времени. Период таймаута может быть рассчитан на основе скорости передачи данных и коэффициента распространения текущего интерфейса RS485 по отношению к скорости беспроводной передачи. Например, когда AEW110-L использует параметры по умолчанию:

Скорость передачи данных интерфейса RS485 составляет 9600bps: приблизительное время передачи 250 байт T1 = 250 мс.

Скорость беспроводной передачи составляет 4500bps: приблизительное время передачи 250 байт T2 = 540 мс.

Таким образом, встроенный период таймаута T = T1 + T2 = 250 мс + 540 мс = 790 мс.

Мы можем видеть сверху, когда опрос «терминального оборудования» с параметрами по умолчанию, интервал опроса должен превышать 790 мс. Если используются другие параметры, то тот же метод используется для расчета периода времени ожидания. И интервал опроса должен быть больше, чем встроенный период таймаута.

Примечание: во время общения между группой AEW110-Ls, их факторы распространения и каналы должны быть идентичны, чтобы начать нормальную связь. В пределах расстояния беспроводной связи количество подчиненной станции зависит от 7 характеристик главной станции (например, индивидуальная коммуникационная машина имеет ограничение на количество подключения оборудования к одному серийному интерфейсу) и положения протоколов связи (например, Протокол Modbus требует адреса связи подчиненной станции менее 255). Однако, учитывая стабильность и данные в реальном времени, рекомендуется иметь не более 30 подчиненных станций.
