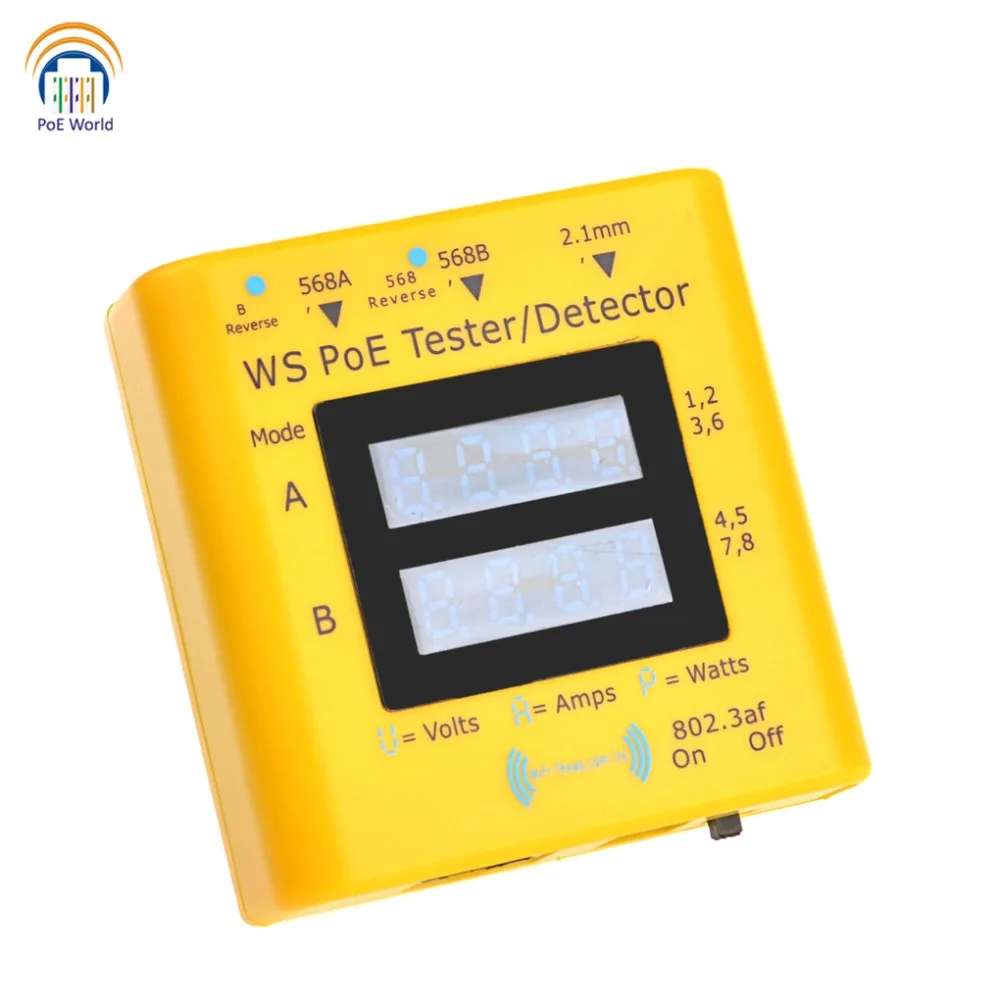

Встроенный PoE Тестер Многофункциональный сетевой CCTV тестер с портом детектор

Встроенный PoE Тестер Многофункциональный сетевой CCTV тестер с портом детектор

Тестер POE

Особенности

1. PoE Тестер/детектор для пассивных, 802.3af и 802.3at приложений, скорость передачи данных 10/100/1000

2. Измеряет и отображает напряжение, ток и мощность, позволяя full ethernet operatio

3. 2 независимых вольт метра, тестовый режим B PoE (контакты 45, 78) от 20 в до 56 вольт

4. Тестовый режим A PoE (контакты 12, 36) от 20 в-56 вольт или DC источники питания от 5 в до 56 вольт

Этот тестер PoE входит в каждый набор инструментов-отлично подходит для тестирования PoE камеры, ip-телефона и wifi установок.

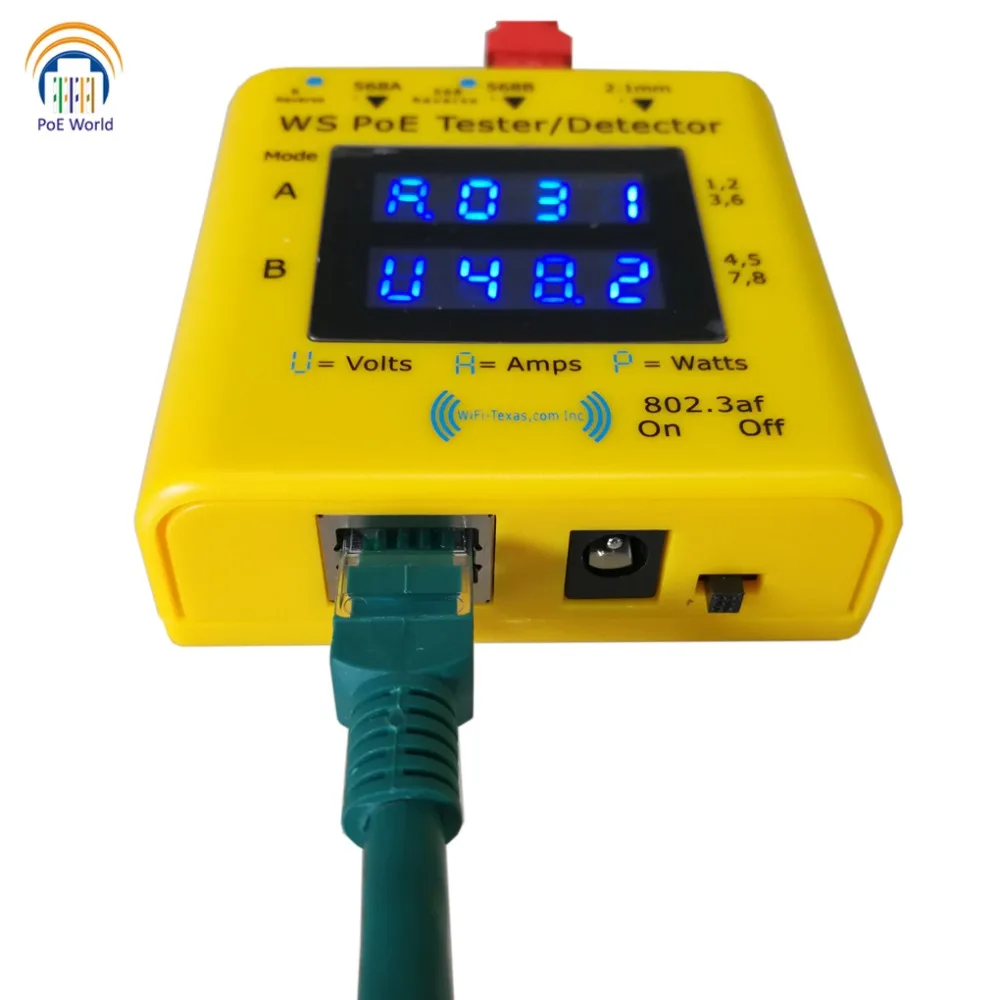

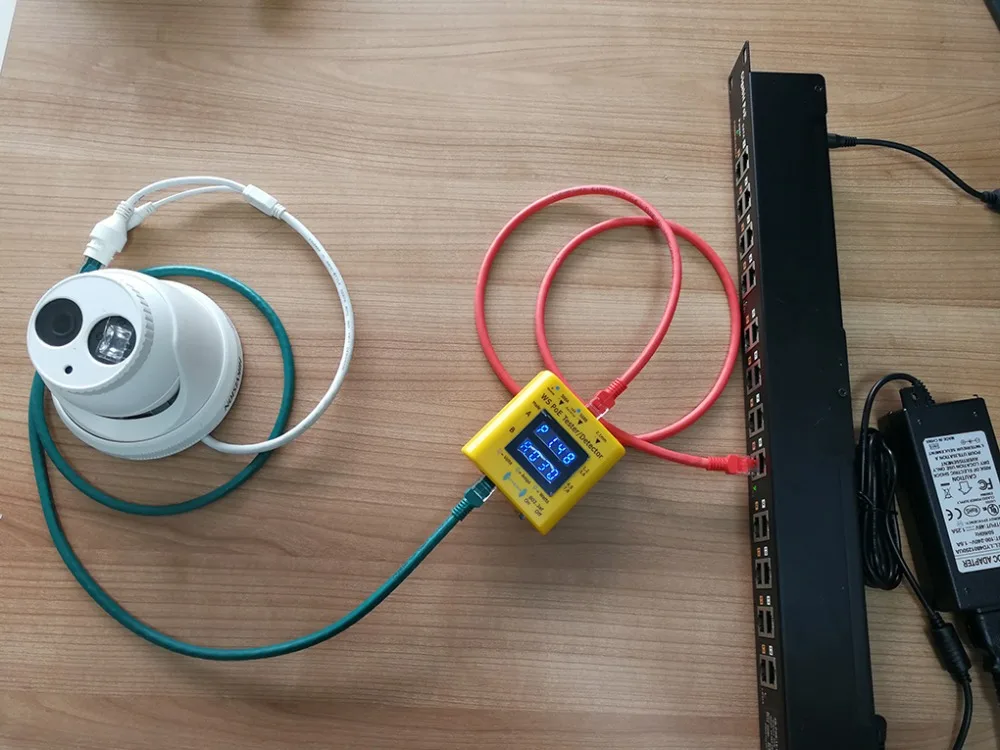

Подключите источник к коммутатору PoE или инжектору, Подключите нагрузку к камере или телефону, wifi или другому устройству питания 802. 3af/3at. Тестер будет отображать потребляемую мощность, доступное напряжение и ток.

Диагностика проблем с PoE с этим инструментом

• Вы можете увидеть, сколько энергии требуется на любом устройстве с питанием от PoE или DC

• Вы можете приобрести только необходимое питание.

• Измерьте Доступное напряжение на удаленном конце устройства, подключенного к PoE

• Обратите внимание на потерю кабеля Ethernet.

• Режим отображения от 20 в до 56 вольт

• Режим B от 20 в до 56 вольт

• Входной дисплей постоянного тока от 5 в до 56 вольт

• Измеряет токи PoE до 500 мА (28 Вт)

• Используйте разъемы постоянного тока 2,1 мм для измерения напряжения и тока/мощности в установках 24, 48 и 56 вольт

• Постоянный ток до 5 ампер

• В комплект входит Перемычка мм от 2,1 до 2,1

• Яркие светодиодные дисплеи-чередуются между напряжением, током и мощностью

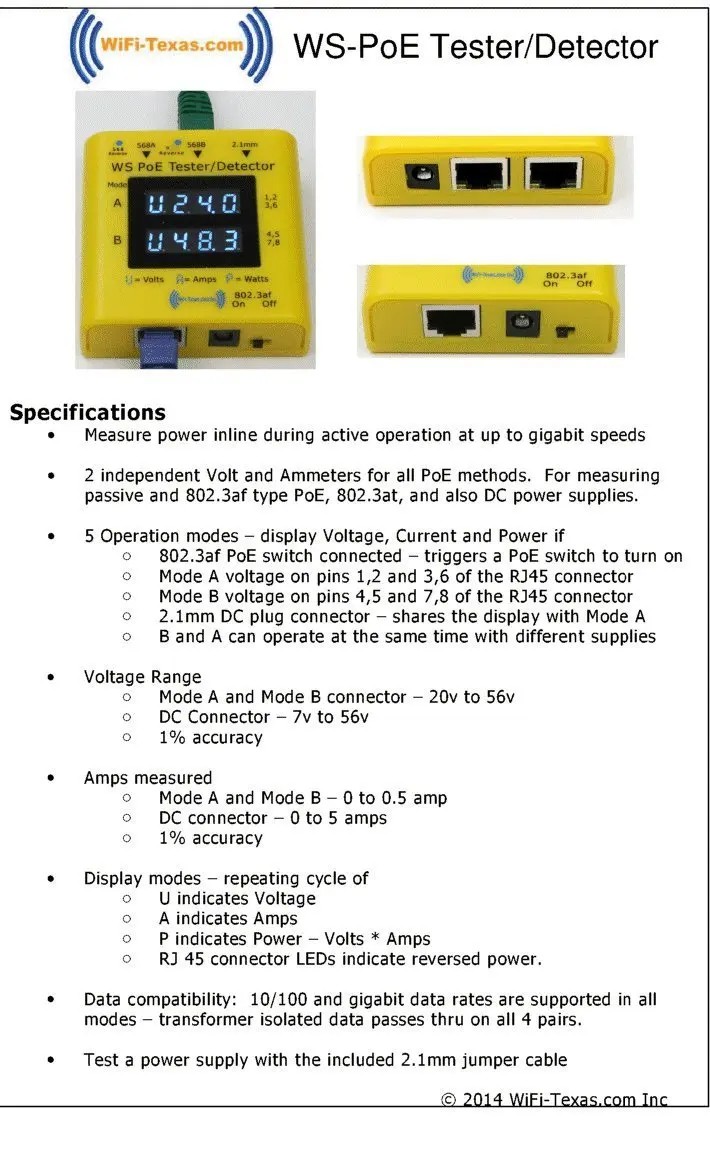

Технические характеристики

Измеряйте встроенную мощность во время активной работы с гигабитной скоростью

2 независимых вольт и амметра для всех методов PoE. Для измерения пассивного и 802.3af типа PoE, 802.3at, а также источника питания постоянного тока.

5 режимов работы-отображение напряжения, тока и мощности, если

802.3af PoE коммутатор подключен-триггер PoE переключатель для включения

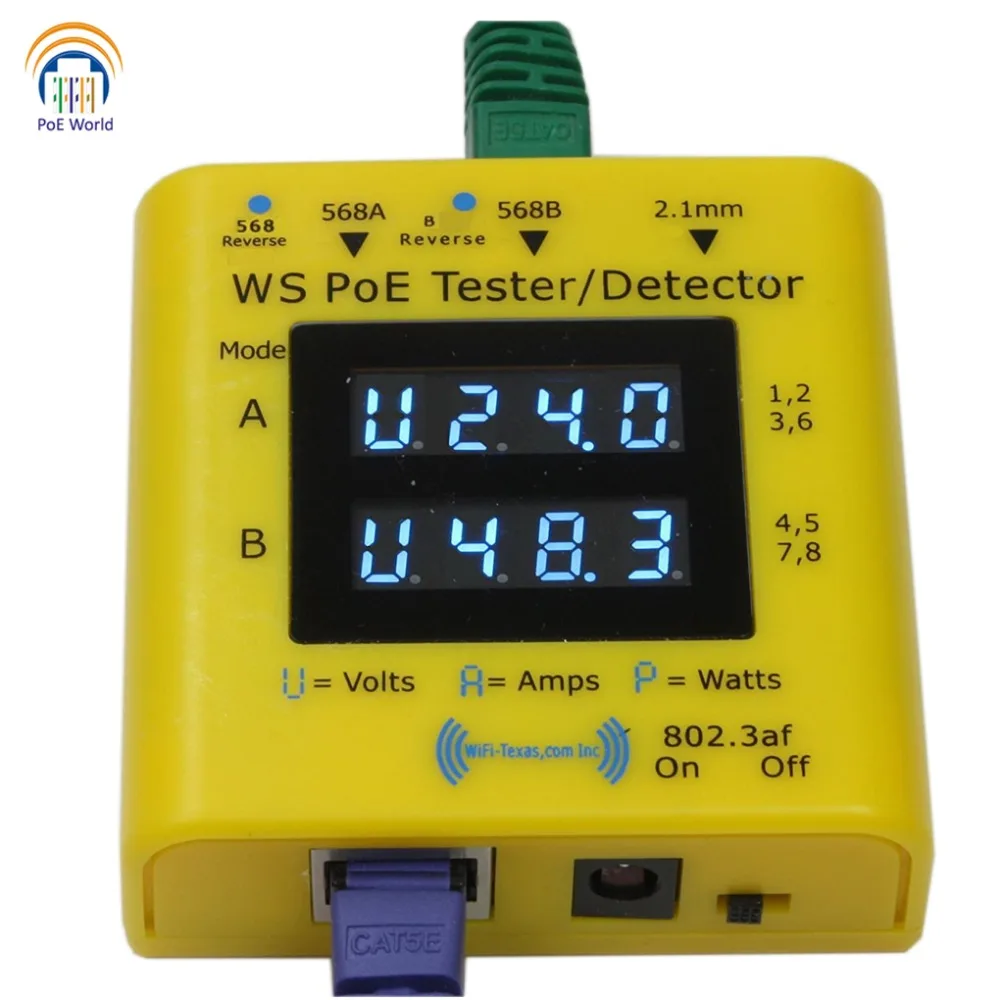

Режим A напряжение на штифте 1,2 и 3,6 разъема RJ45

Режим B напряжение на штифтах 4,5 и 7,8 разъема RJ45

2,1 мм Штекерный разъем постоянного тока-делится дисплеем с режимом A

B и A могут работать одновременно с различными поставками

Диапазон напряжения

Режим A и режим B connector-20v до 56в

Connector-7v постоянного тока до 56в

Точность 1%

Измеренные ампер

Режим A и режим B-0 до 0,5 ампер

Разъем постоянного тока-от 0 до 5 ампер

Точность 1%

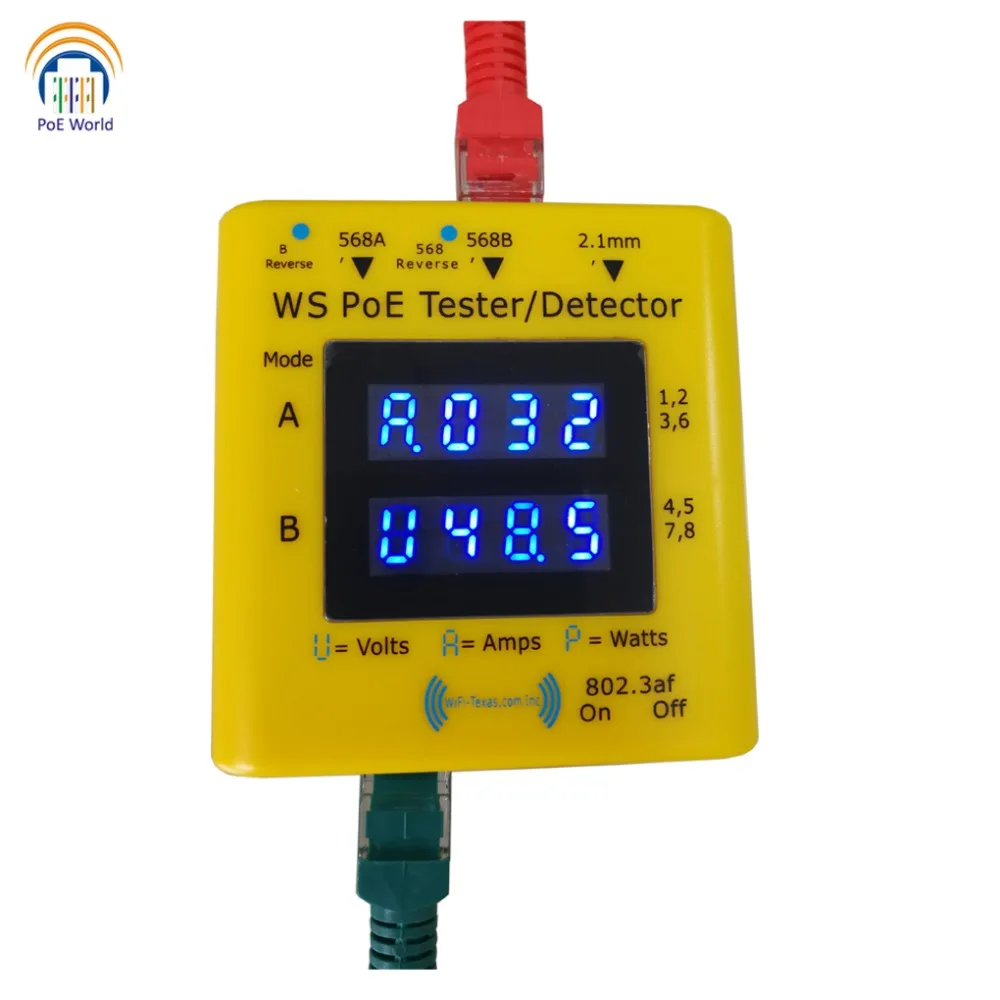

Режимы отображения-Повторяющийся Цикл

U указывает напряжение

A указывает на ампер

P означает мощность-Вольт * ампер

Светодиоды разъема RJ 45 указывают на обратную мощность

Совместимость данных: скорость передачи данных 10/100 и гигабит поддерживается во всех режимах-изолированные данные трансформатора передаются через 4 пары.

Проверьте источник питания с помощью кабеля 2,1 Перемычка мм.

Упаковка

Один тестер PoE

Для тестера PoE

1. Может ли он показать PSE и PD?

Да, это показывает напряжение, предоставляемое PSE (оборудование для источника питания) и мощность, требуемую PD (приведенное в действие устройство). В системах 802.3af или 3at, если нет подключения PD, вы можете включить переключатель 802.3af и включить коммутатор PoE. Или, как только PD подключен, это переговорный профиль пройдет через и активирует переключатель. Затем напряжение будет применено, и дисплей будет работать. В пассивных ситуациях PoE напряжение присутствует с PD или без.

2. Будет ли это работать с пассивным PoE, например Mikrotik или Ubiquiti?

Да, он работает с пассивным и 802.3af автоматически, во всех комбинациях pinout

3. Будет ли этот товар также протестирован POE +?

Да, он покажет PoE + напряжение и мощность, как только PoE + нагрузка подключена. Если вам нужна операция Crestron, есть также версия Crestron.

4. Может ли он тестировать выход из микрополу pd-9606g? (т. Е. Тестирование до 95 Вт)

Мы ограничены 56 ваттами (500 мА на 2 пары, 56 в, 4 пары 1000 мА) спасибо

5. Могу ли я прикрепить к нему только один ethernet кабель, чтобы узнать, есть ли напряжение на линии? Я хочу проверить, есть ли напряжение на устройствах без poe.

Да, вы можете подключить кабель ethernet к порту сверху, чтобы проверить, есть ли напряжение на кабеле.

6. Работает ли это также как обычный тестер кабеля?

Не следует рассматривать как кабельный тестер, чтобы убедиться, что все 8 проводов подключены должным образом.

7. Требуется ли нагрузка, чтобы увидеть напряжение, или я могу просто подключить кабель там, где будет мое устройство?

Есть три чехла для использования

A) Пассивный PoE. В этом случае нагрузка не требуется, напряжение будет отображаться, но нет тока или мощности, пока нагрузка не будет прикреплена.

B) 802.3af или 3at без нагрузки. Переключатель в нижней части может быть включен, чтобы имитировать нагрузку PoE, и вы можете увидеть напряжение PoE. Пожалуйста, попробуйте оба входа 568A и 568B в случае, если в вашем случае используется какая-либо обычная полярность.

C) 802.3af или 3at с совместимой нагрузкой. В этом режиме, как правило, вы ставите тестер между переключателем Poe и 802.3af/На клиентском устройстве, как только нагрузка согласовывает класс с источником, затем прилагается напряжение, и дисплей включается. Если светодиод «разворот» постоянно включен, переключитесь с 568A на 568B для активации дисплея напряжения.

Если у вас есть дополнительные вопросы или Вам нужна техническая поддержка, пожалуйста, свяжитесь с нами!
