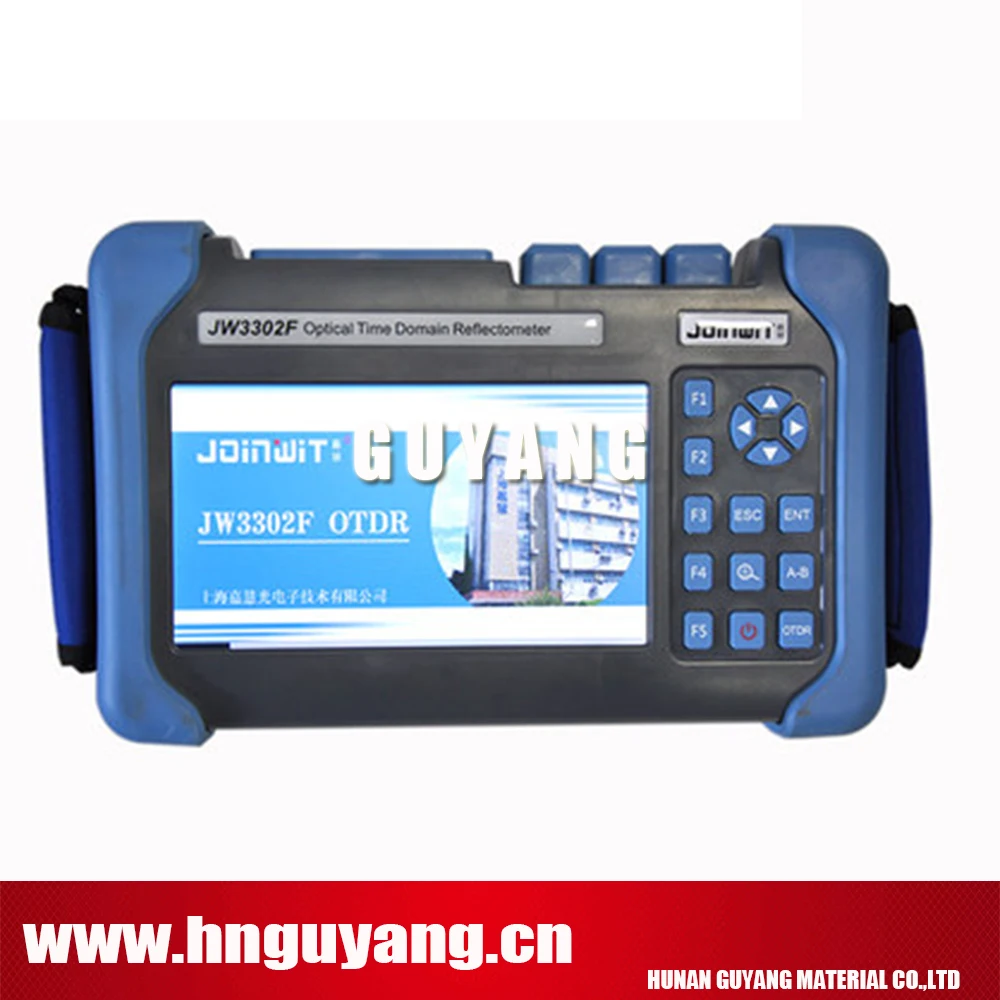

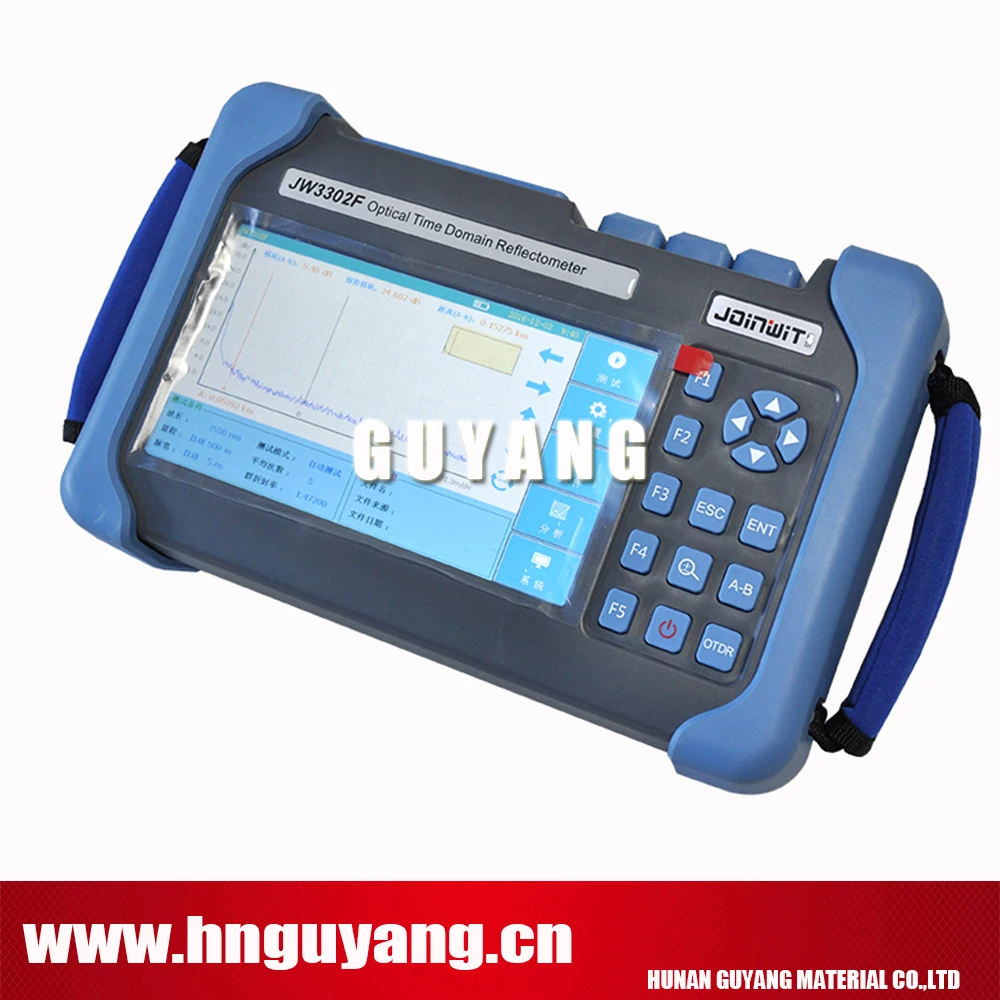

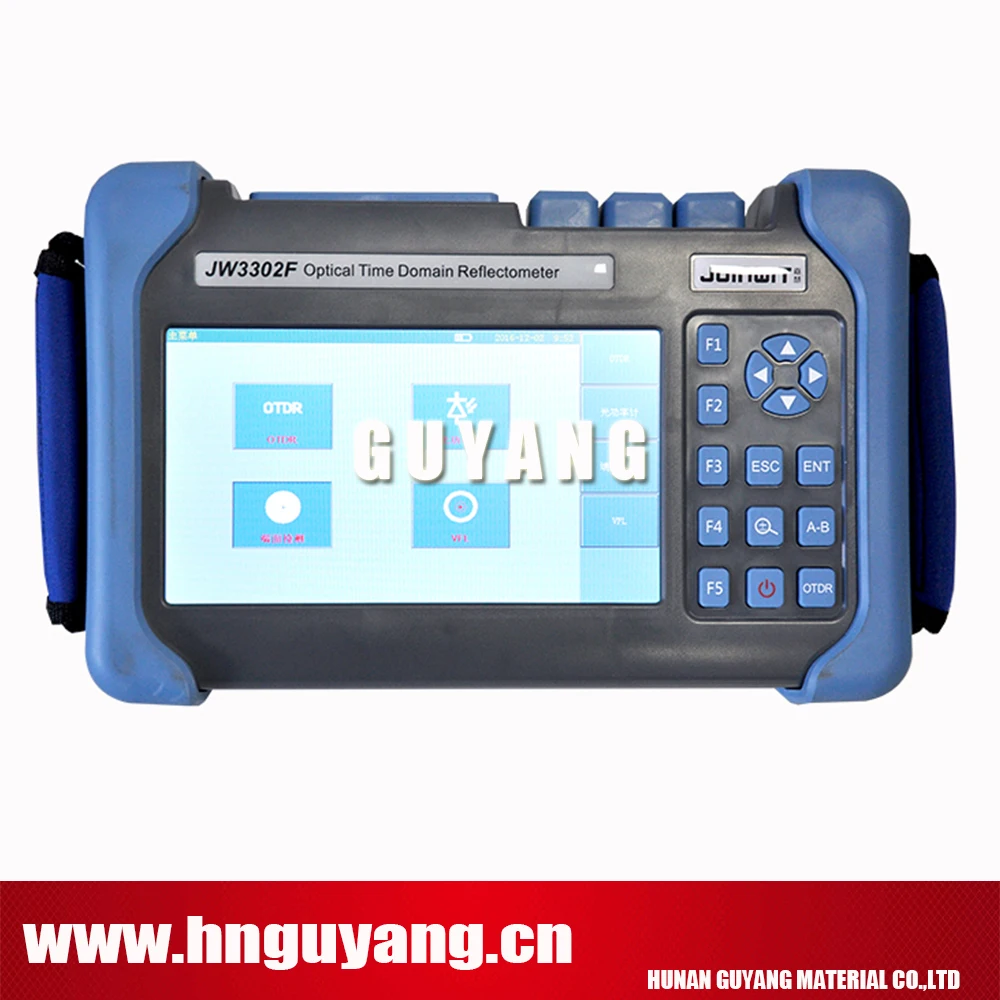

Флюоресцентный оптический тестер параметров SM OTDR 1310/Нм дБ встроенный измеритель



Основные функции

VFL (Визуальный дефектоскоп)

VFL, доступный в качестве стандартного модуля в серии JW3302F OTDR, предлагает встроенный 650 нм визуальный дефект на разъеме FC/UPC.

PON онлайн-тест Серия JW3302F OTDR использует длину волны 1625nm для сканирования и анализа точки доступа и продолжить онлайн-тестирование с помощью оптического фильтра и не будет беспокоить сервис.   PM (измеритель мощности) JW3302F серия OTDR поставляется с дополнительным встроенным счетчиком мощности, который позволяет техникам легко проверить наличие сигнала.   LS (лазерный источник) JW3302F серия OTDR поставляется с дополнительным встроенным лазерным источником через порт OTDR1, который позволяет техникам легко проверить общую потерю локальной сети с помощью счетчика мощности.   FM (волоконный микроскоп) Дополнительный датчик проверки волокна облегчает осмотр перед подключением. JW3302F серия OTDR предлагает эту возможность через подключение к usb-порту, что позволяет быстро и легко проверять торцевые грани соединителя для загрязнения, а также позволяет захватывать и хранить изображение.   Очеловеченным меню Тесты Интерфейс JW3302F серия OTDR может отображать потерю соединения, потерю соединителя, затухание волокна, отражение точек, обратную потерю соединения и расстояние до событий волокна и т. д. С помощью умной информации для тестирования пользователь может получить подробную информацию немедленно.   FTTH тест в сетях PON Модели OTDR серии JW3302F, такие как T2 и T4, предназначены для тестирования обслуживания сети PON и устранения неполадок без прерывания работы.   Оптический микроскоп Микроскоп опционально для серии JW3302F OTDR. 400X усиление и различные аксессуары обеспечивают идеальное состояние терминала перед испытанием.   Параметры: Модель JW3302F- S1 OTDR Тип JW3302F-S1 Тип оптического волокна Однорежимный переключатель Центр волны 1310/1550 Измерение 253 × 168 × 73,6 мм 1,5 кг (батарея входит в комплект) Дисплей 7 дюймов TFT-LCD с светодиодный подсветка (сенсорный экран функции не являются обязательными) Интерфейс 1 × порт RJ45, 3 × порт USB (USB 2,0, тип A USB× 2, Тип B USB× 1) Питание 10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц Батарея 7,4 В (dc)/4.4Ah литиевая батарея (с сертификацией воздушного движения) Время работы: 12 часов, время GR-196-CORECharging Telcordia: <4 часа (выключение питания) Мощность экономии Выключение подсветки: Отключение/от 1 до 99 минут выключение: Отключение/от 1 до 99 минут Хранение данных Внутренняя память: 4 Гб (около 40000 групп кривых) Язык Выбор пользователя (английский, упрощенный китайский) Условия окружающей среды Рабочая температура и влажность: -10 ℃ ~ + 50 ℃, ≤ 95% (без конденсации) Температура хранения и влажность: -20 ℃ ~ + 75 ℃, ≤ 95% (без конденсации) доказательство: IP65 (IEC60529) Аксессуары Стандарт: основной блок, адаптер питания, литиевая батарея, FC адаптер, USB шнур, руководство пользователя, CD диск, чехол для переноски: SC/ST/LC адаптер, оптоволоконный адаптер   Тесты параметр: Импульсный Ширина Одиночный режим: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs Расстояние тестирование Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км Отбора проб Разрешение Минимум 5 см Для отбора проб Максимальная 128000 точек Линейность ≤ 0. 05дб/дБ Показаний весов Ось X: 4 м ~ 70 м/див, ось Y: минимум 0. 09дб/Див Расстояние Разрешение 0,01 м Расстояние точность ±(1 м + измерение distance× 3 × 10-5 + разрешение выборки) (за исключением передней неопределенности) Отражения точности Одиночный режим: ± 2 дБ, Боп установка 1,4000 ~ 1,7000, 0,0001 шаг Блоки Км, миль, футов OTDR следов формат Telcordia universal, SOR, issue 2 (SR-4731)
OTDR: выбор пользователя Автоматическая или Ручная настройка Режимов тестирования Визуальный дефектоскоп: Видимый красный светильник для идентификации и устранения неисправностей Волокно анализ событий С антибликовым покрытием и небликующая события: 0,01 для 1.99dB (0.01dB шагов)-светоотражающие: 0,01 для 32dB (0.01dB шагов)-Определитель торцевой/break: для детей от 3 до 20dB (1dB шагов) Другое функции В режиме реального времени с коротким: 1hzaveraging режимы: времени (от 1 до 3600 сек.)Live волокно обнаружения: проверяет присутствие связи светильник в оптический fibertrace верхнего слоя и сравнение
