Промышленный 8 ранг сетевой релейный модуль синхронизации задержки

Промышленный 8 ранг сетевой релейный модуль синхронизации задержки

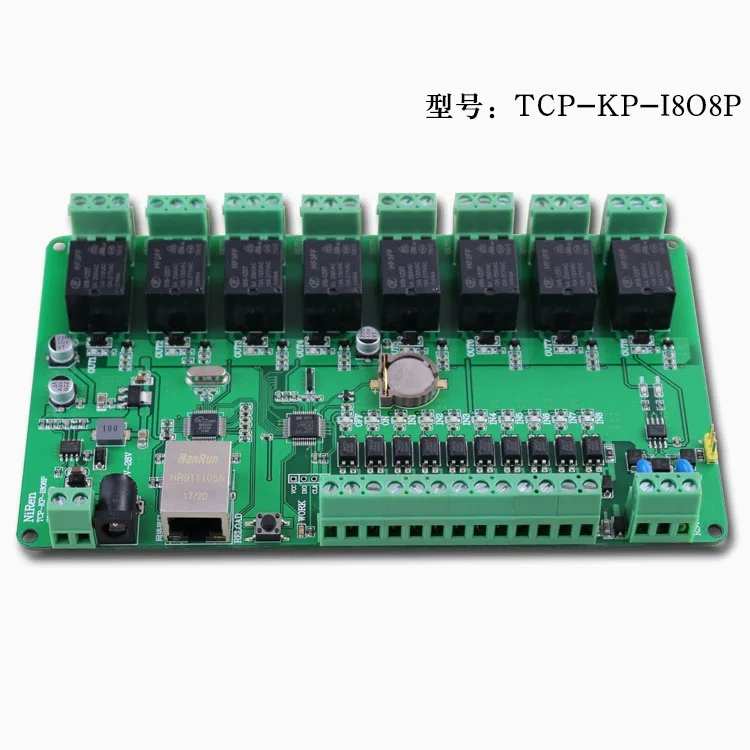

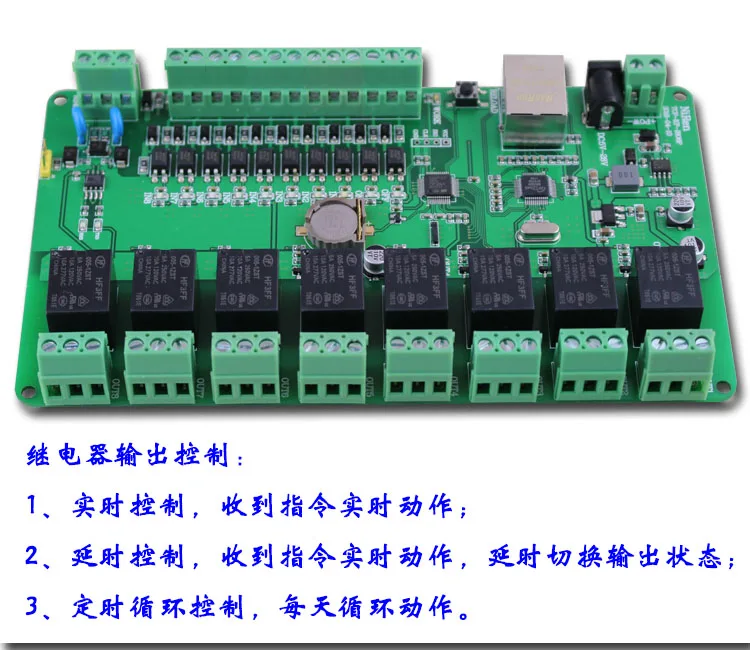

Сетевое реле TCP-KP-I8O8P типа-это устройство дистанционного управления Интернетом вещей, запущенное глиняными фигурами. Пользователи могут контролировать реле и получение данных при помощи прямого подключения, локальной сети, Интернета и т. д. Оборудование поддерживает 8-канальный видеорегистратор релейный выход и 10 маршрут вход изоляции. Реле поддерживает управление в режиме реального времени, контроль задержки, контроль времени цикла и пользовательское управление временем даты. Состояние входного интерфейса поддерживает пассивную загрузку и загрузку активного времени. Устройство также имеет 1 Интерфейс RS485, который используется для 485 трансивера данных или 485 устройства дистанционного управления.

TCP-KP-I8O8P принимает промышленный дизайн схемы, 32-битный процессор ARM и 10/100 M Ethernet микросхема сети. Он имеет быструю скорость, высокую вычислительную мощность, высокую стабильность и сильную способность анти-помех. Модуль компактный и разумный дизайн. Пользователи могут легко встраивать свои продукты.

Настройка параметров сети, управление реле и режим считывания входного интерфейса контролируются по инструкции, инструкции отправляются ACSII и заканчиваются возвратом, например:

1, реле управления 1 коллекция в реальном времени> Контроллер: AT + STACH1 = 1 ответ оборудования: ок

2. Реле управления 1. Отключение в режиме реального времени> релиз контроллера: AT + STACH1 = 0 ответ устройства: ок

7, реле управления 1 всасывание, задержка 10 секунд отключение> Контроллер волос: AT + STACH1 = 1,10 ответ устройства: ок

8, реле управления 1 отключение, задержка 10 секунд всасывания> Контроллер: AT + STACH1 = 0,10 ответ оборудования: ок

13. Чтение состояния реле 1> выход контроллера: AT + STACH1 =? Ответ устройства: + STACH1 = 1,10 (Потяните в состоянии, 10 секунд отключения)

14, чтение входного интерфейса 1 состояние> выход контроллера: AT + OCCH1 =? Восстановление устройства: + OCCH1 = 0 (без входного состояния)

15, чтение входного интерфейса 1 состояние> выход контроллера: AT + OCCH1 =? Восстановление устройства: + OCCH1 = 1 (с входным состоянием)

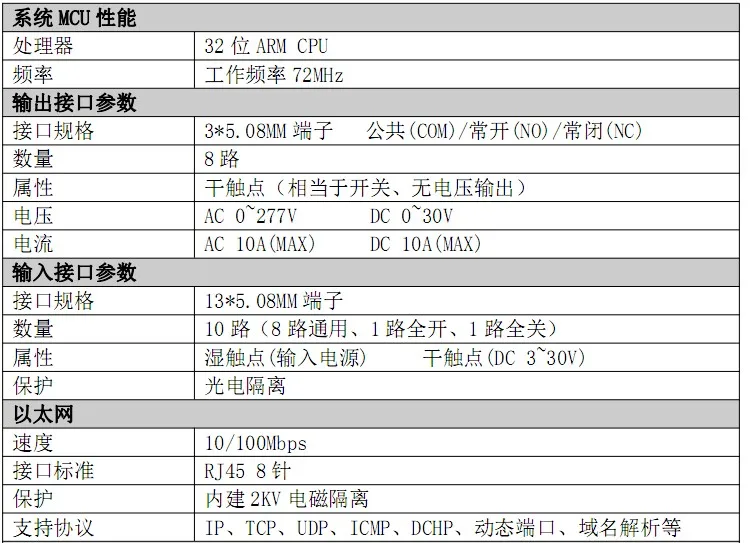

Функциональные характеристики:

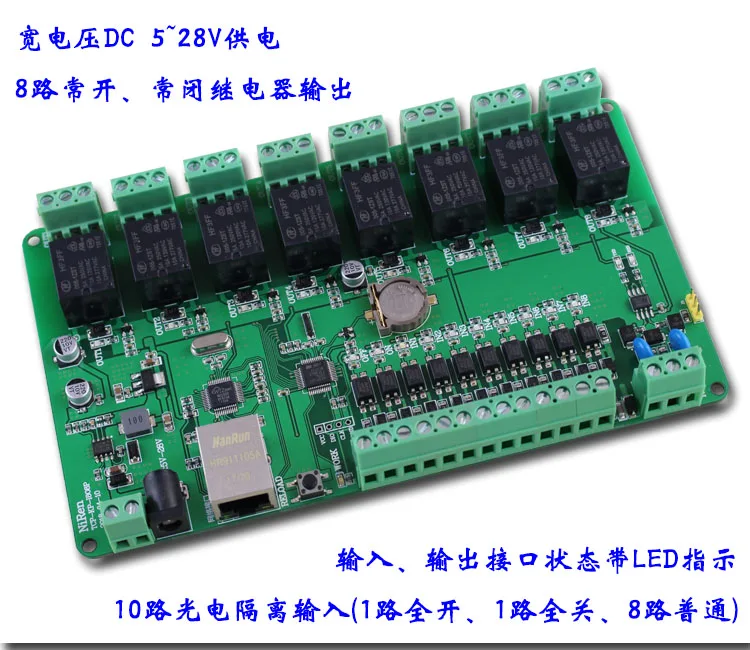

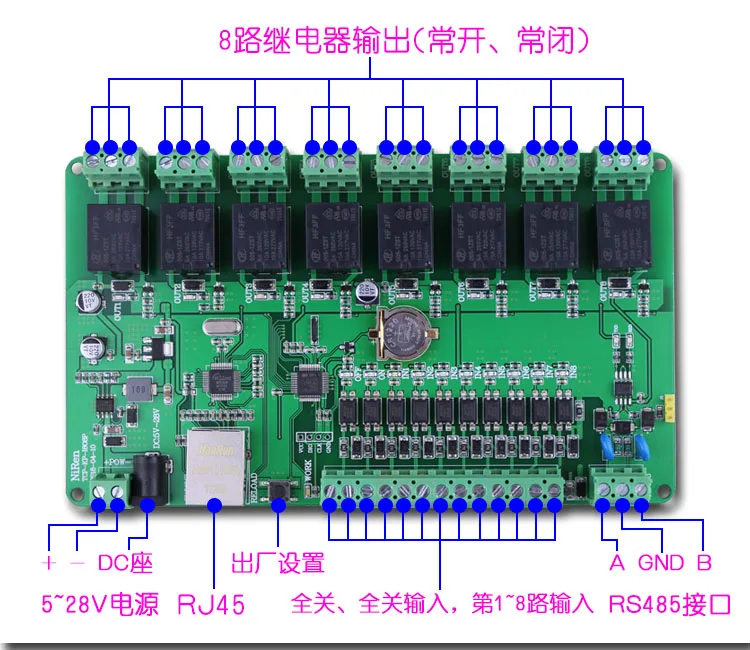

1. Широкое напряжение 5 ~ 28 в источник питания

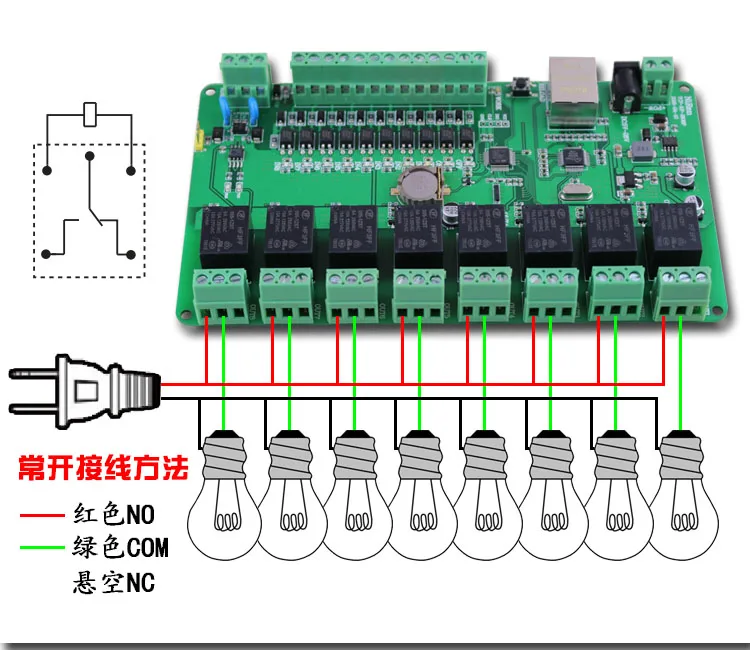

2,8 Road нормально открытый, нормально закрытый релейный выходной интерфейс

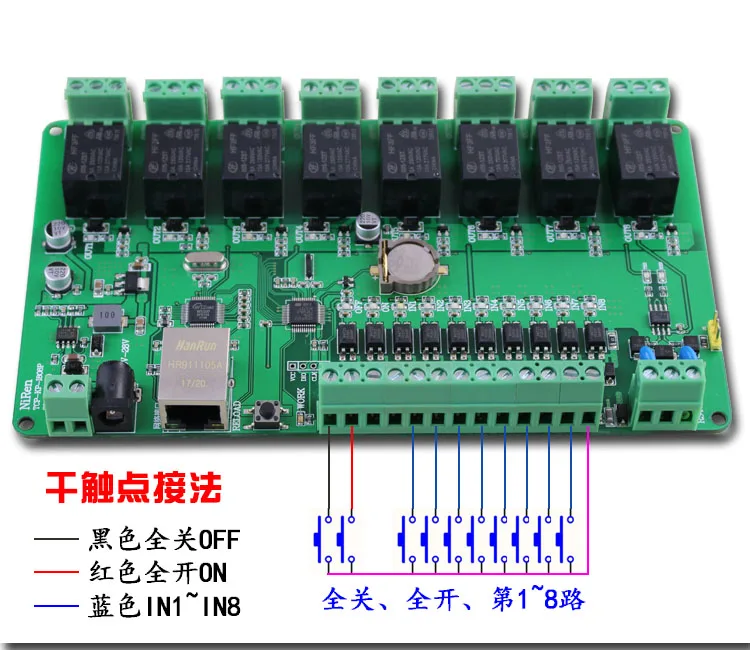

3. 10 оптически изолированных входных интерфейсов (2 управляющих реле полностью открыты и полностью закрыты)

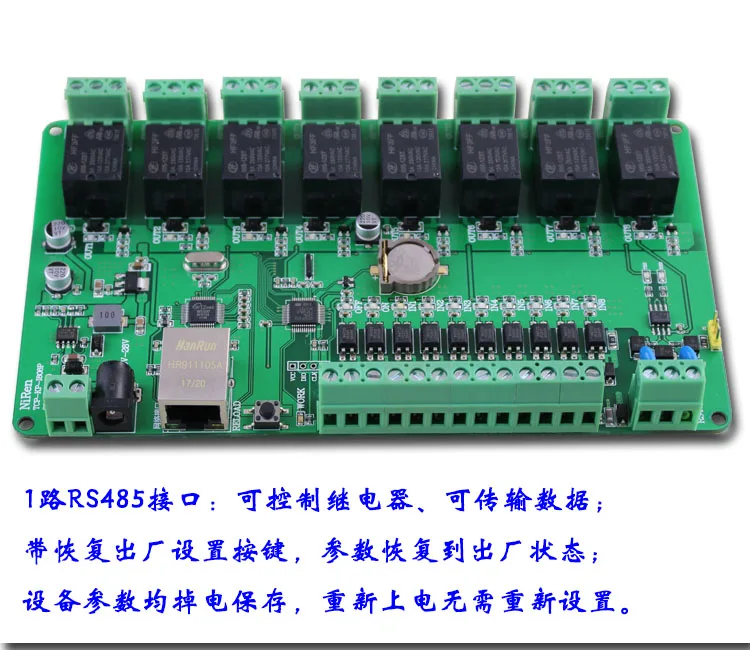

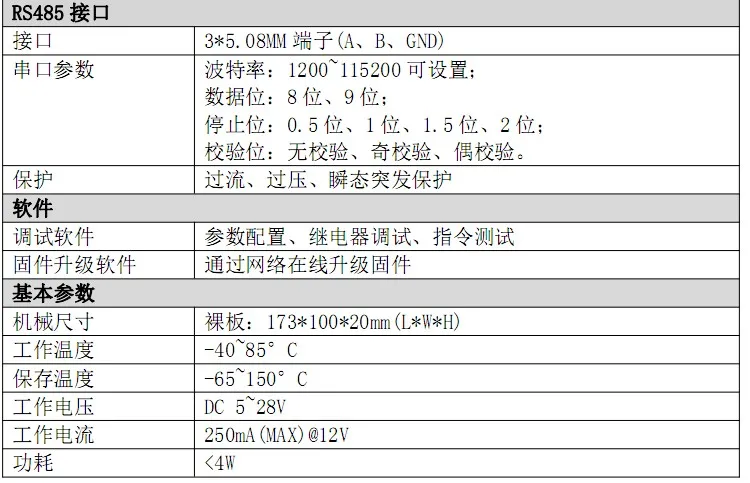

4. Односторонний интерфейс RS485, может передавать данные с TCP, отправлять реле управления
5. Выход, вход, интерфейс RS485 со светодиодной индикацией

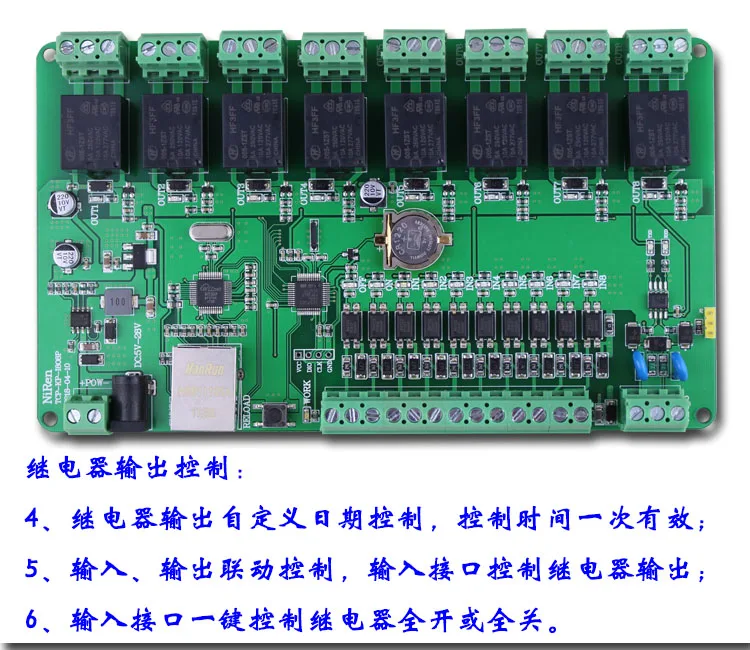

6. Поддержка подключения входного и выходного интерфейса, поддержка однокнопочного управления, полное открытие, все выключено
7. Нажмите кнопку заводского сброса, чтобы восстановить параметры устройства в заводском состоянии.
8. Контроль в режиме реального времени статуса реле, в режиме реального времени получено действие
9. Управление задержкой состояния реле, может установить время задержки от 1 до 99999 секунд
10. Каждое реле поддерживает 10 точек контроля времени в день
11. Каждое реле поддерживает 10 настраиваемых временных точек контроля даты
12. Состояние входного интерфейса поддерживает пассивное считывание команд и активная загрузка времени

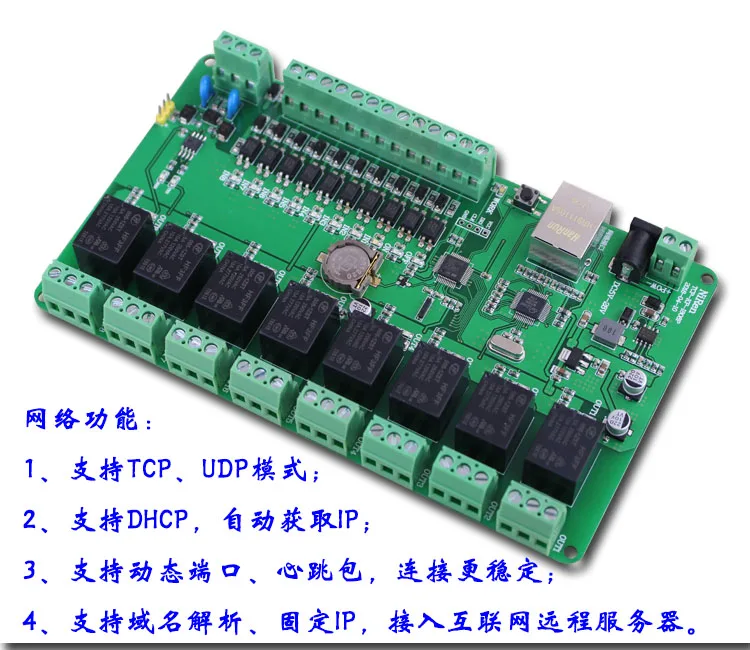

13. Поддерживает четыре режима: tcp_сервер, TCP_Client, UDP, udp_сервер
14. Поддержка функции разрешения динамического порта и доменного имени в режиме TCP_Client
15. Поддержка TCP, UDP, ICMP, DCHP и других протоколов, может автоматически получать IP через хост DCHP (маршрутизатор и т. д.)
16. Параметры устройства можно установить через программное обеспечение инструмента или инструкции по отправке. Параметры устройства сохранены при выключении питания, и нет необходимости перезагружать устройство, когда оно включено снова.

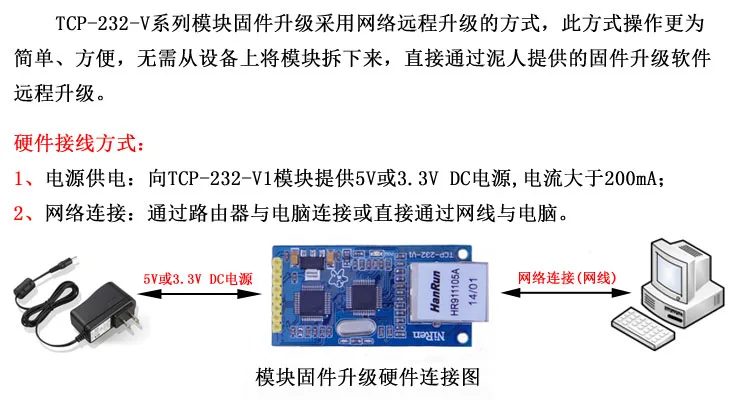

17. Удаленное обновление модуля прошивки через программное обеспечение.

Модуль Особенности:

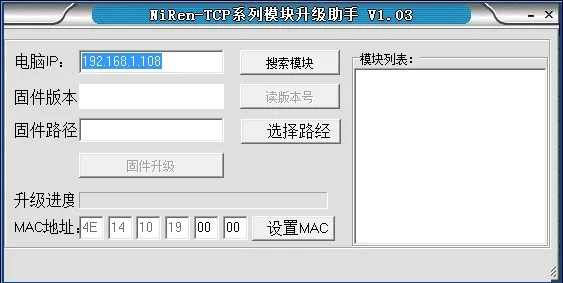

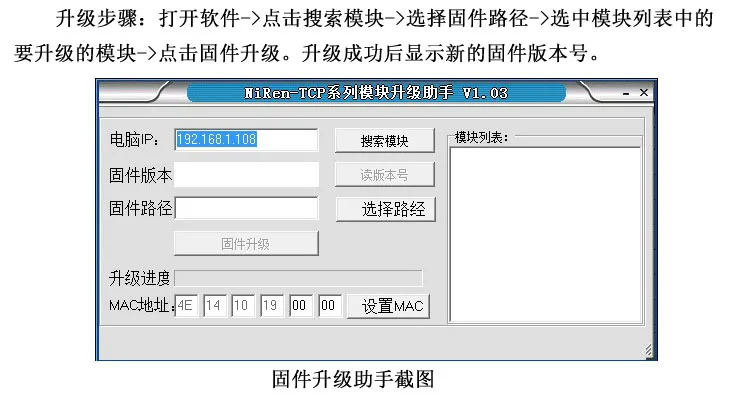

1. Программное обеспечение для обновления прошивки

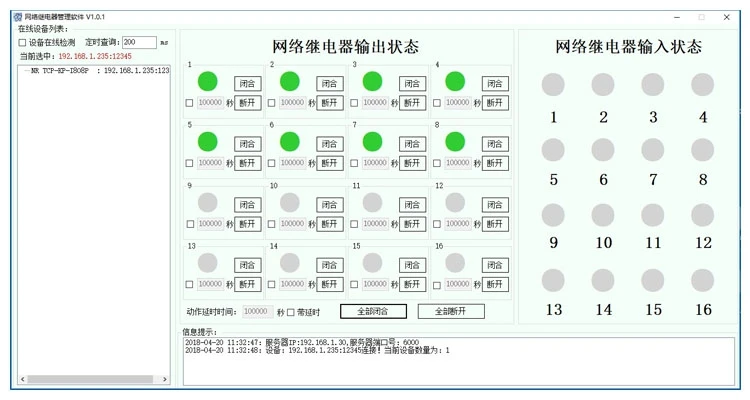

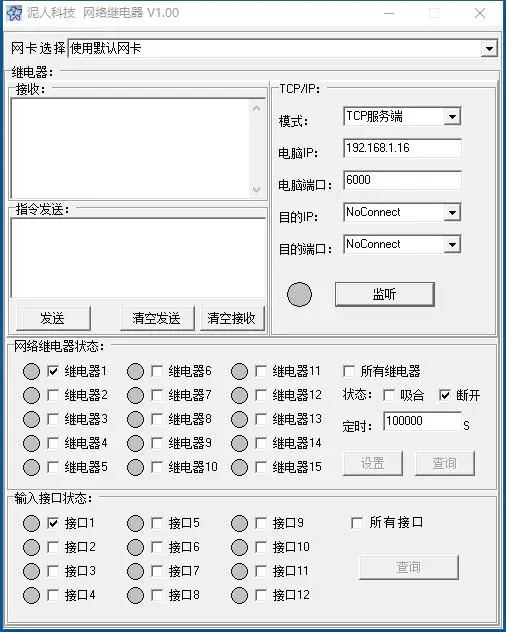

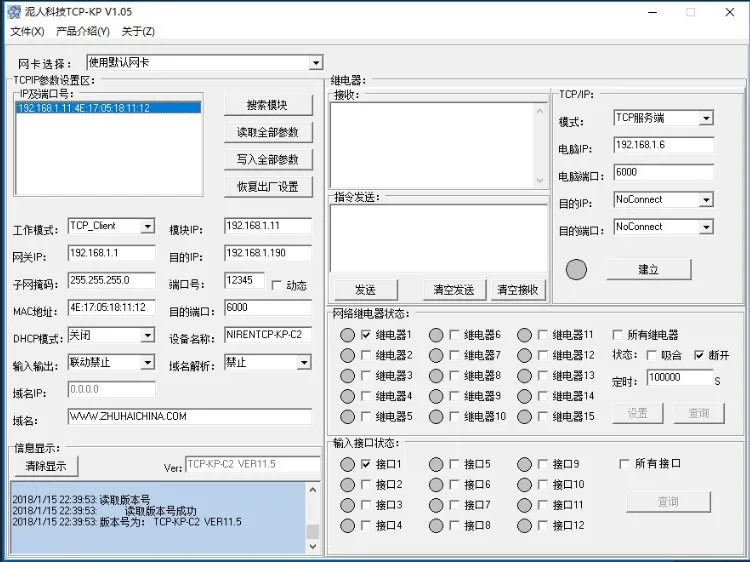

2. Настройка параметров и функциональное тестирование программного обеспечения

3. Предоставьте тестовое демонстрационное программное обеспечение C + + исходный код

4. Обеспечение централизованного программного обеспечения управления

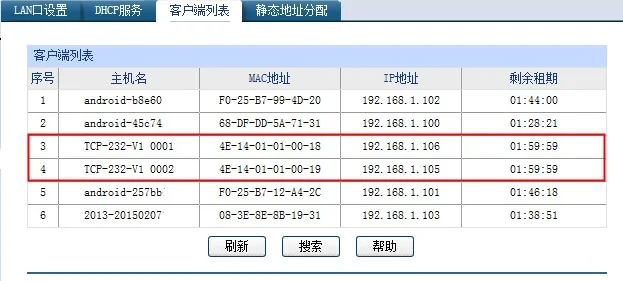

DCHP-это протокол динамической конфигурации хоста, то есть после того, как модуль откроет функцию DCHP, ip-адрес модуля, шлюз и маска автоматически получены от хоста DCHP (маршрутизатор и т. д.) без ручных настроек пользователя. Таким образом, Ручная настройка IP легко вызвать ту же причину коллизии IP, а также избежать ручного распределения ip-адресов. IP автоматически выделяется хостом DCHP.

Преимущества инструкции просты, легко понять и легко справиться. GSM/GPRS и другие устройства связи контролируются по команды.Таким образом также используются настройки параметров, управление реле и считывание состояния интерфейса сетевого реле серии TCP-KP-C. Пользователь может отправить по инструкции и запрос через сеть. Все параметры изменены в режиме реального времени, сохранены в режиме реального времени, и потеря мощности не потеряна; и состояние сетевого подключения модуля запроса в инструкции также может быть отправлено. Для получения подробной информации см. «сетевое реле в инструкции по эксплуатации. PDF».
