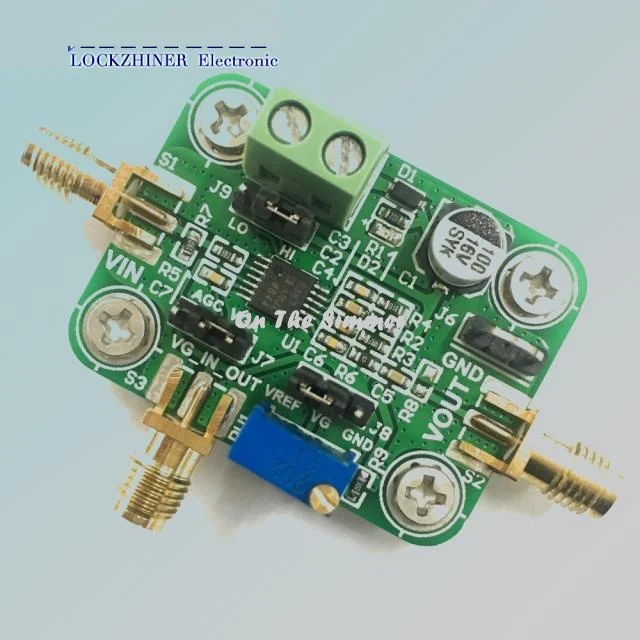

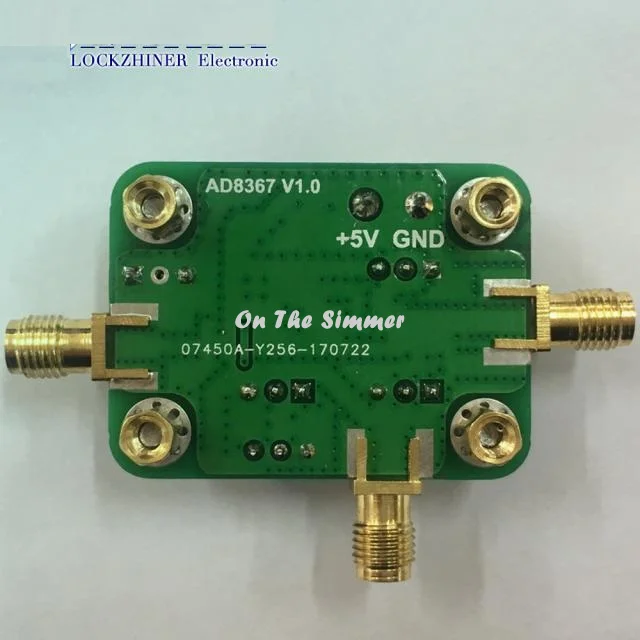

AD8367 модуль напряжение контролируемый усилитель с регулируемым напряжением VCA AGC
Описание товара
Один.Краткое введение к модулю
AD8367-это широкополосный, низкий уровень искажений, Линейный-в-дБ, и чип VGA с широким усилением напряжения от AD company. Он состоит из электрической, резистивной затухания сети и фиксированный усилитель мощности. Диапазон контроля коэффициента усиления составляет 45 дБ (-2,5 дБ-42,5 дБ). Он может быть настроен не только для традиционного режима VCA с прикладным контролем напряжения: в то же время он также интегрирует детектор квадратного права, так что он также может работать в авторегулировки режим Ару. Когда в режиме VCA усиление имеет два режима работы, которые могут увеличиваться по мере увеличения напряжения управления (режим положительного усиления, режим на чипе подключен к высокому уровню), или уменьшается по мере увеличения напряжения управления (в режиме отрицательного усиления режим на чипе расторгнут на низком уровне. Фактическое значение диапазона напряжения управления аналоговым коэффициентом усиления 50мв до 950мв. Фактическое значение чувствительности управления составляет 20 мВ/дБ. Модуль с защитные диоды, с электропитанием анти-обратная защита.
Основные особенности модуля заключаются в следующем:
(1) Рабочая частота: 500 МГц Макс.
(2) Диапазон регулировки усиления: 45 дБ.
(3) Максимальный диапазон входного/выходного напряжения: Диапазон входного напряжения составляет до ± 350мв (700 mVpp), когда сигнал не сильно искажен. Выходное напряжение может уменьшиться по мере увеличения частоты; Максимальный выходной сигнал составляет приблизительно ± 1. 5 в (3Vpp).
(4) режим усиления: один из них-режим усиления управления напряжением (VCA). С различными напряжениями управления с разным увеличением, напряжение управления можно регулировать потенциометром на модуле, или его можно контролировать внешним напряжением, таким как DA программа, внешний штырь напряжения и SMA интерфейс: один-автоматический режим управления коэффициентом усиления (AGC), фиксированный выход напряжения около 1Vpp. Выберите режим работы через модуль короткого замыкания
(5) режим управления коэффициентом усиления VCA: режим положительного усиления (режим, отмененный высоким) и режим отрицательного усиления (режим, отмененный низким). Режим управления коэффициентом усиления выбирается с помощью короткого замыкания на модуле.
(6) входное и Выходное сопротивление: 50Ω.
(7) Напряжение питания: DC 2,7 V ~ 5,5 V, по умолчанию + 5 V, с защитой от обратного источника питания.
(8) Размер модуля: 4 см x 3 см.(9) модуль разработан кольцо для заземления, чтобы облегчить тестирование пользователя.
Две.Интерфейсный модуль

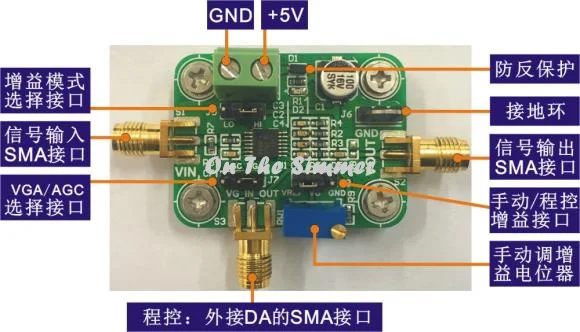

Интерфейс модуля показан как показано на диаграмме.
Интерфейсный модуль схематичный рисунок
Три.Интерфейсный модуль подключения
С модулем питания, радиочастотной линией и так далее, модуль отладочного соединения показан как показано на следующей диаграмме; с модулем основной платы и блоком питания одночипового микрокомпьютера магазина, Контрольное соединение программы модуля показано на следующей диаграмме. (Эта ссылка не включает следующие аксессуары для тестовой таблицы, необходимо приобретать отдельно)

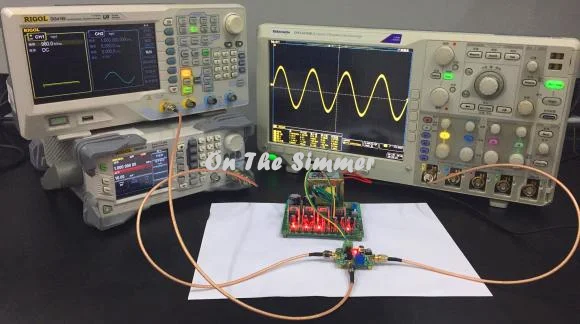

Модуль вручную отрегулирован схемой отладочного соединения

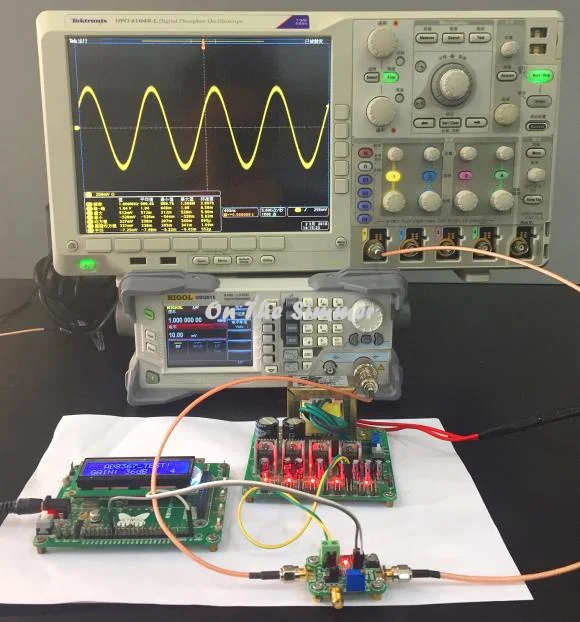

С основной платой MCU нашего магазина показана схема Настройки соединения модуля программы усиления.
Четыре.Модуль отладки эффект
Контрольно-измерительный прибор: AgilentE5061BСетевой анализатор.

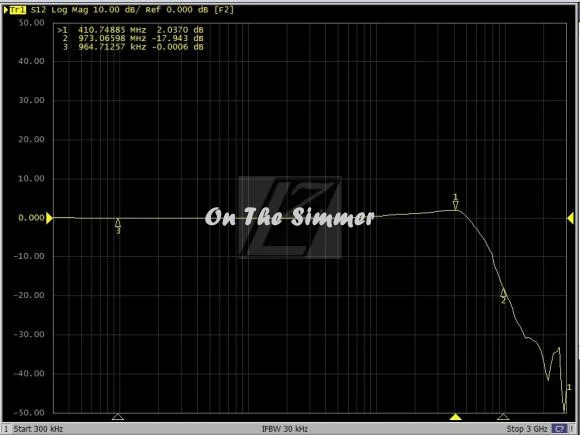

Усиление кривой частотной характеристики модуля 0 дБ

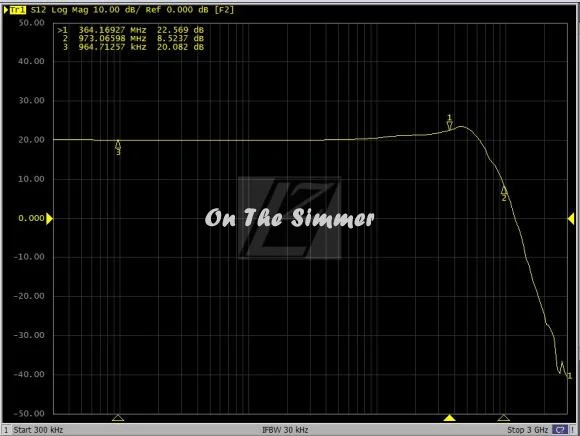

Усиление частотной кривой модуля 20 дБ

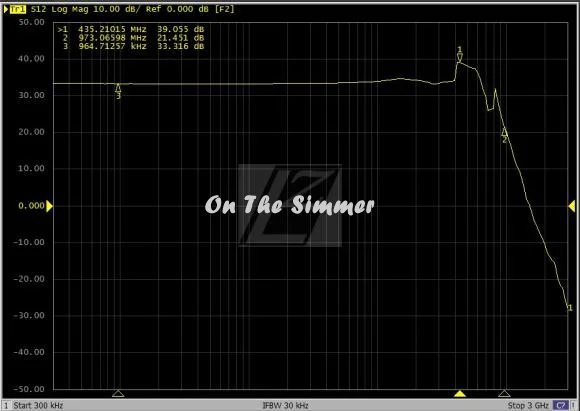

Усиление частотной кривой модуля 33 дБ
Пять.Отгрузочная ведомость
AD8367 с переменным усилением усиления и автоматическим управлением усиления, один кусок
