Ключевые особенности

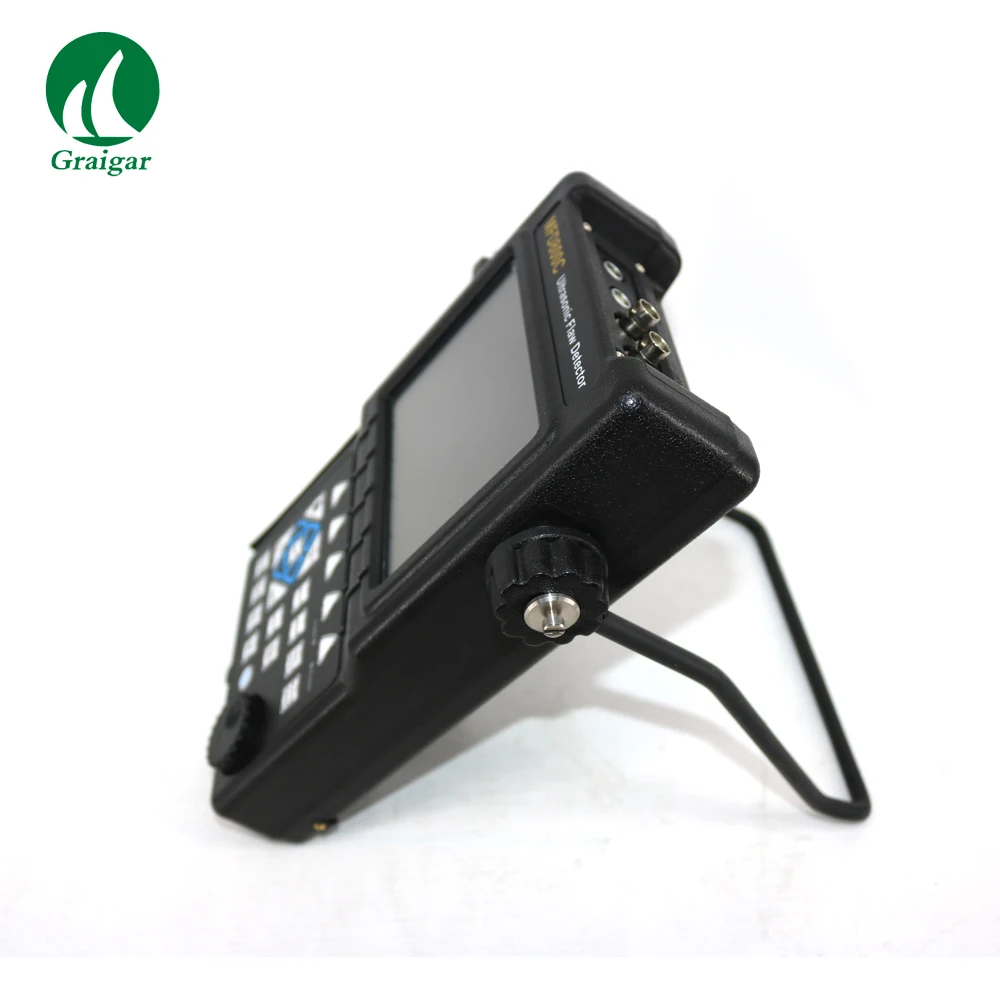

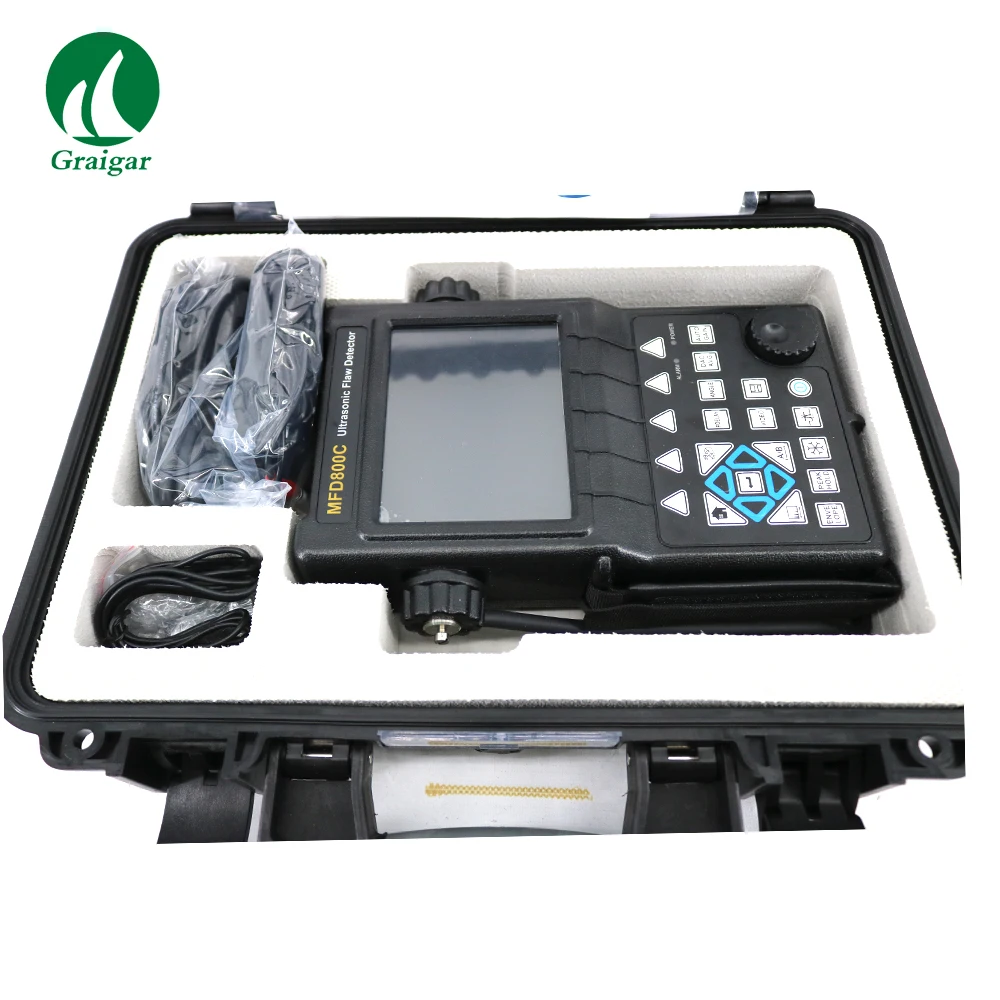

MFD800C-это современный цифровой ультразвуковой дефектоскоп с многоцветным TFT ЖК-дисплеем и множеством новых функций для удовлетворения сложных требований к проверке. Он сочетает в себе мощные возможности обнаружения дефектов и измерения, широкое хранение данных и возможность передачи подробных данных об инспекции на ПК через высокоскоростной usb-порт.

Инструмент включает в себя множество усовершенствованных функций обработки сигналов, включая полосу частот RF 15 МГц, что позволяет тестировать тонкие материалы, узкополосные фильтры для улучшения сигнала к шуму в приложениях с высоким коэффициентом усиления, импульсный шип для применений, требующих более высоких частот, и настраиваемый пульсер квадратной волны для оптимизации проникновения на толстые или сильно ослабляющие материалы.

Прибор может быть широко использован для определения местоположения и определения размеров скрытых трещин, пустот, распадов и аналогичных разрывов в сварных швах, поковках, заготовках, осях, валах, резервуарах и сосудов под давлением, турбин, и структурные компоненты.

Диапазон

До 9999 мм в стали; диапазон выбирается в фиксированных ступенях или непрерывно изменяется.

Пульсер

Импульсная энергия выбирается среди 200 в, 300 В, 400 В, 500 в и 600 в ..

Ширина импульса Настраивается от 0,1 & micro; s до 0,5 & micro; s для соответствия зондов с разной частотой.

Частота повторения импульса регулируется от 10 Гц до 1 кГц с шагом 1 Гц.

Демпфирование выбирается среди 68Ω, 100Ω, 150Ω и 500Ω для оптимальной производительности зонда

Тестовые режимы включают импульсное эхо, двойную и сквозную передачу

Память

Память 1000 канальных файлов для хранения калибровки

Память 10000 волновых файлов для хранения шаблонов A-Scan и настроек инструмента.

Видеорегистратор

Сцены экрана могут быть записаны в качестве файлов фильмов. Более 10 часов фильмов можно сохранить в внутренней памяти. Их можно повторно воспроизводить с помощью инструмента или программного обеспечения ПК, поставляемого с помощью инструмента.

Видеомагнитофон полезен во многих ситуациях, он очень удобен для тех, кто хочет позже анализировать активность зондирования.

Функции

Полуавтоматическая двухточечная Калибровка: автоматизированная калибровка нулевого смещения преобразователя и/или скорости материала

Обнаружение дефектов: прямой звуковой сигнал, проекция (расстояние поверхности), глубина, амплитуда,

Дефектные Размеры: Автоматическое искажение размеров с помощью AVG/AVG или DAC, скорость передачи данных о приеме или отказе от дефектов.

Цифровая индикация и триггер. Функция: Толщина/глубина может отображаться в цифровой индикации при использовании нормального зонда и траектории торфа, расстояние поверхности и глубина отображаются непосредственно при использовании угловой зонд.

Доступны как DAC, так и AVG метод оценки амплитуды.

AWS D1.1.

Функция коррекции изогнутой поверхности

Функция измерения высоты трещины

Характеристики сварного шва

Увеличительные ворота: распространение диапазона ворот по всей ширине экрана

Запись и воспроизведение видео

Функция автоматического усиления

Конверт: Одновременное отображение в режиме реального времени A-scan со скоростью обновления 60 Гц и конвертом A-scan display

Пиковая Фиксация: Сравните Замороженные пиковые формы сигналов, чтобы прожить A-сканирование, чтобы легко интерпретировать результаты испытаний.

Замораживание сканирования: замораживание дисплея удерживает форму волны и данные звукового пути

B функция сканирования

Коммуникация

Высокоскоростной порт USB2.0. Можно выбрать два режима USB: U-DISK и U-BRIDGE. В U-DISK режиме инструмент выступает в качестве флеш-диска usb при подключении к ПК. Файлы конфигурации, сохраненные фотографии и записанные фильмы могут быть скопированы на ПК, когда это возможно. В режиме U-BRIDGE инструмент обменивается данными с программным обеспечением DataPro. Дополнительное программное обеспечение DataPro помогает управлять и Форматировать сохраненные данные проверки для высокоскоростной передачи на ПК. Данные могут быть напечатаны или легко скопированы и вставлены в файлы обработки слов и электронные таблицы для дальнейшего удовлетворения потребностей в сообщениях. Новые функции включают в себя режим захвата экрана в реальном времени и отслеживание базы данных.

Технические характеристики

L диапазон: от 0 до 9999 мм, со скоростью стали

Скорость материала: от 1000 до 9999 м/с

L задержка отображения: от-20 до 3400 & micro; s

L задержка зонда/нулевое Смещение: от 0 до 99,99 & micro; s

Чувствительность l: 110 дБ Макс в дискретном разрешении 0,1, 1,0, 2,0, 6,0 дБ и заблокирован.

L тестовые режимы: Импульсный эхо, двойной элемент и сквозная передача

L пульсер: настраиваемый квадратный волновой пульсер

L Частота повторения импульсов колеблется от 10 Гц до 1000 Гц

L импульсная энергия: 200 В, 300 В, 400 В, 500 В, 600 в выбор

L полоса пропускания (усилитель bandpass): от 0,5 до 15 МГц

L ворота мониторы: два независимых ворота контролируются по всему диапазону развертки

L выпрямление: Положительная Половина волны, отрицательная Половина волны, полная волна, RF

Линейность системы l: горизонтальная: +/-0.2% FSW, вертикальная: 0.25% FSH, точность усилителя +/-1 дБ.

L отклонение (подавление): от 0 до 80% полноэкранная высота

L единицы измерения: дюйм или миллиметр

Соединения преобразователя l: BNC или LEMO

L Требования к питанию: Сеть переменного тока 100-240 В переменного тока, 50-60 Гц

Рабочая температура: от-10 °C до 50 °C

L Температура хранения: от-30 °C до 50 °C
