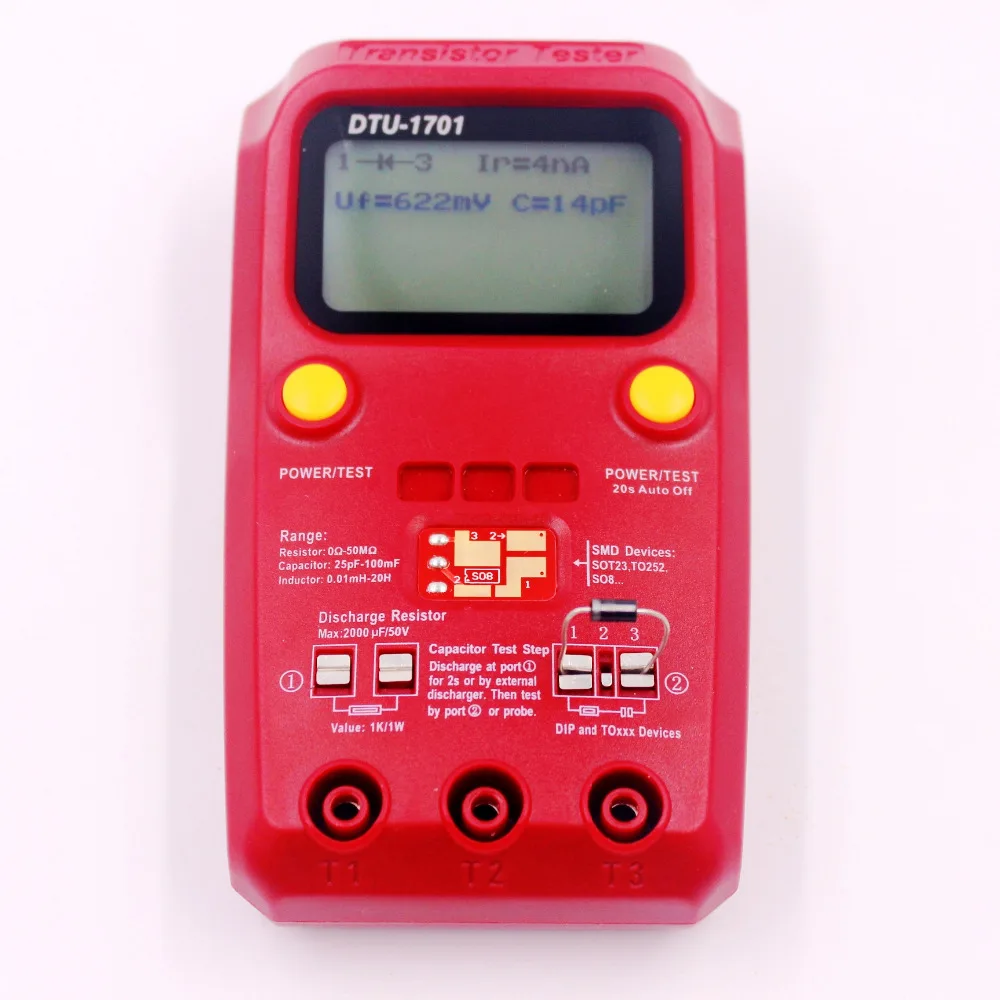

Многофункциональный тестер транзисторов SMD измеритель емкости индуктивности

RM1307731646915067

1. Описание товара

Этот испытательный аппарат представляет собой небольшую конструкцию инструмента для инженеров, электротехнического обслуживания и завода, очень легко тестировать подключаемые и SMD-устройства, также может тестировать различные виды диодов, триодов, тиристоров, MOSFET; Способен анализировать тип устройства, полярность Пина, выход HFE,

Напряжение клапана, соединительная ёмкость FET

2. Внимание

● Всегда обязательно разряжайте конденсаторы перед их подключением к тестеру!

● При использовании источника питания постоянного тока выберите адаптер постоянного тока 9-12 В

.

● Когда заряд аккумулятора ниже 6 в, замените на новый

3. Измерение параметров

Резистор: 0чи-50 мОм Разрешение 0,01 Ом

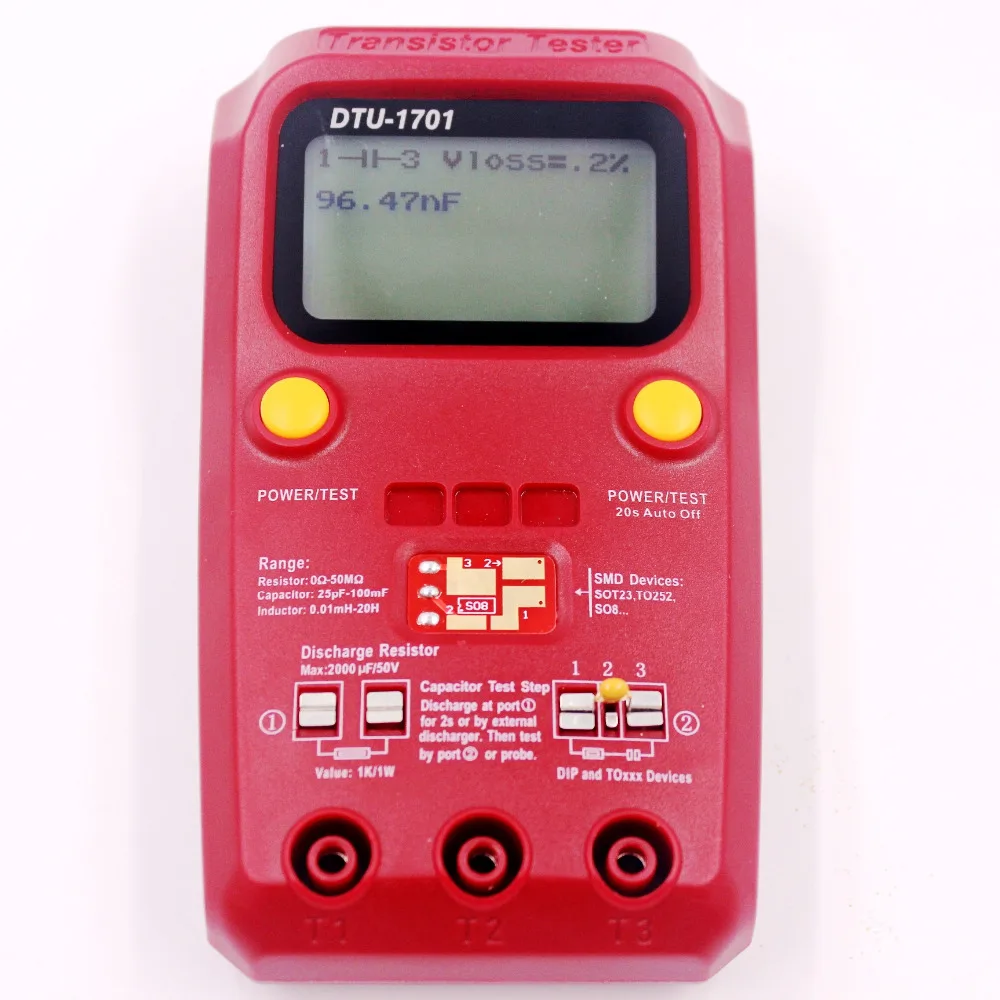

Конденсатор: 25пф-100мф Разрешение: 1пф

Индуктор: 0,01 mH-20H Разрешение: 0.01mH

Конденсатор ESR 2μF-50mF Разрешение: 0.01Ω

(ESR: эквивалентное серийное сопротивление)

4. Описание использования

A. Включение: нажмите кнопку «Power/TEST» перед использованием, этот измерительный прибор имеет 2 кнопки «POWER/TEST», функция такая же. Легко использовать как левой, так и правой рукой.

B. Тест: нажмите кнопку «питание/Тест», чтобы начать тест. Независимо от последовательности контактов, Этот измеритель распознает функцию и расположение контакта на экране.

C. Выключение питания:

Автоматическое выключение питания, если нет кнопки в течение 20 секунд.

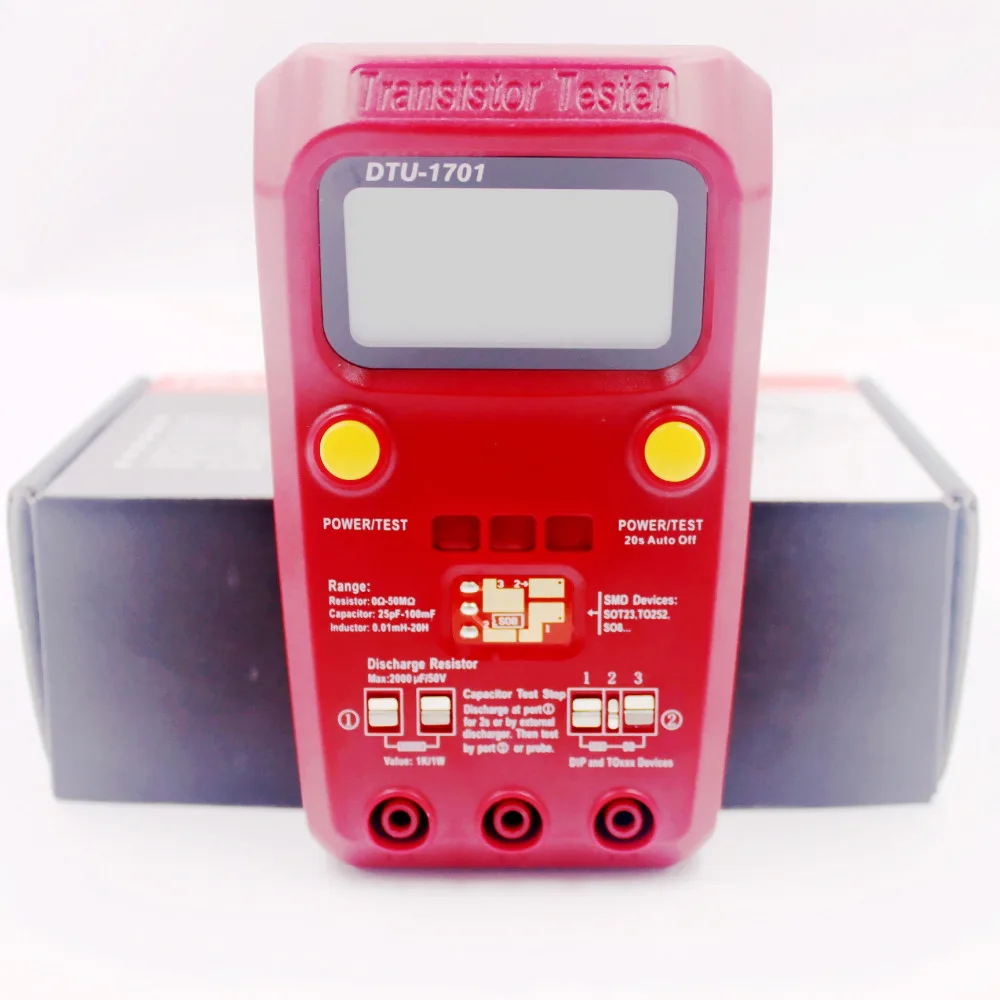

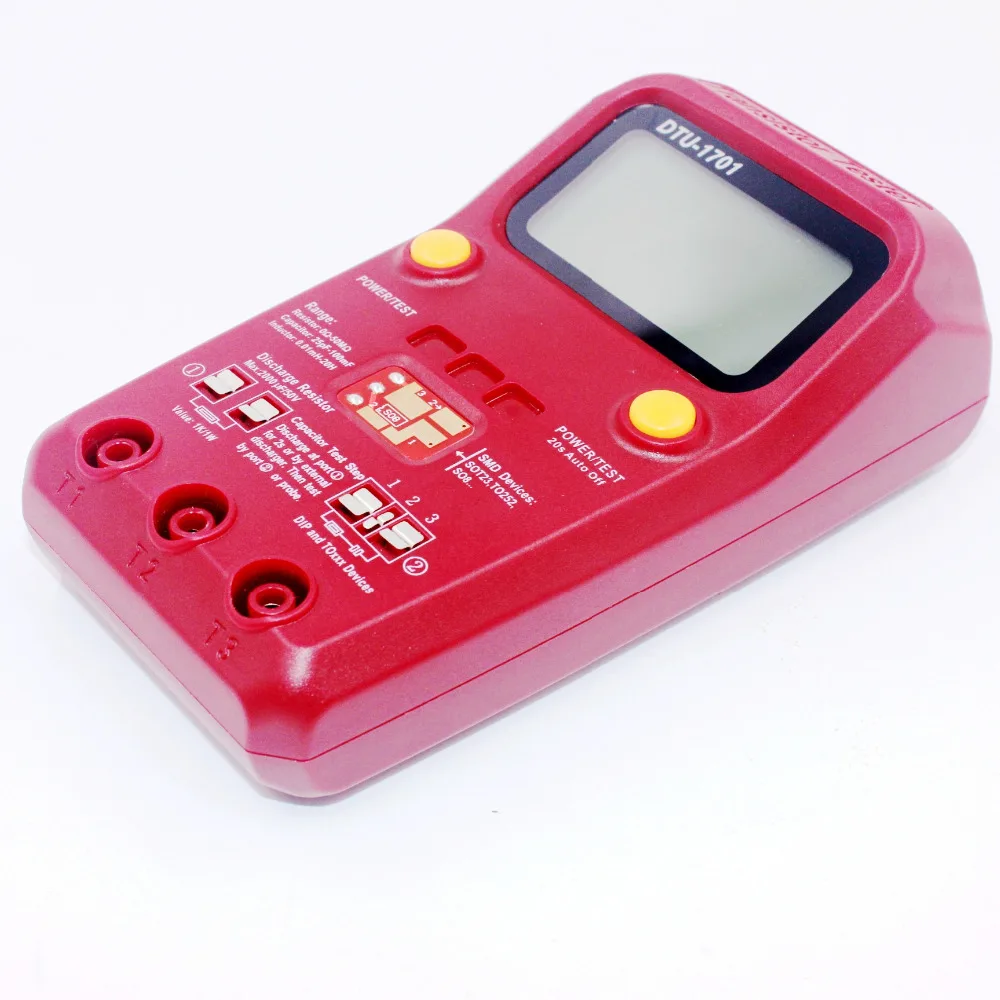

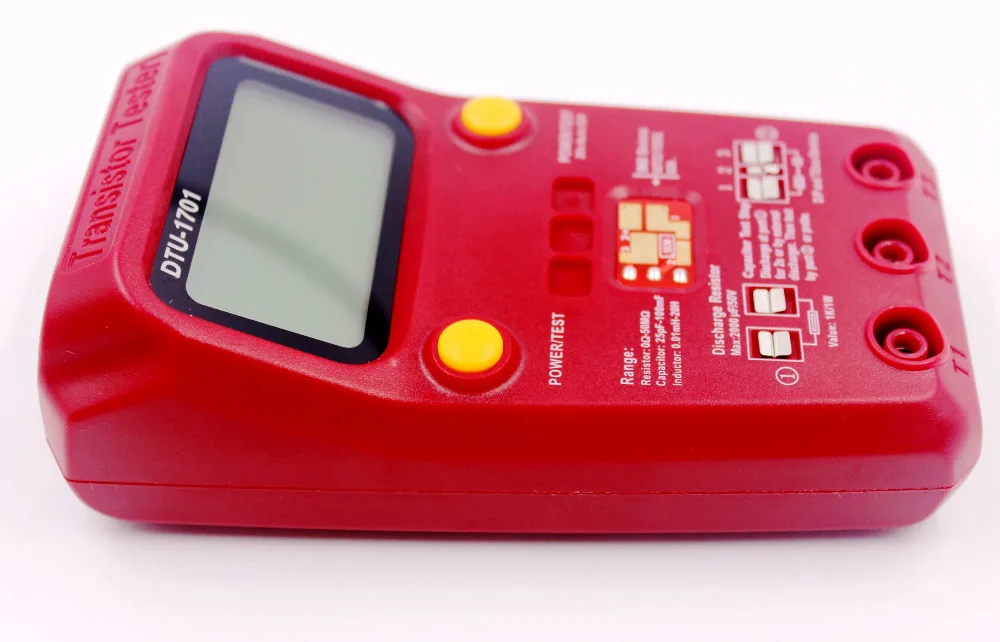

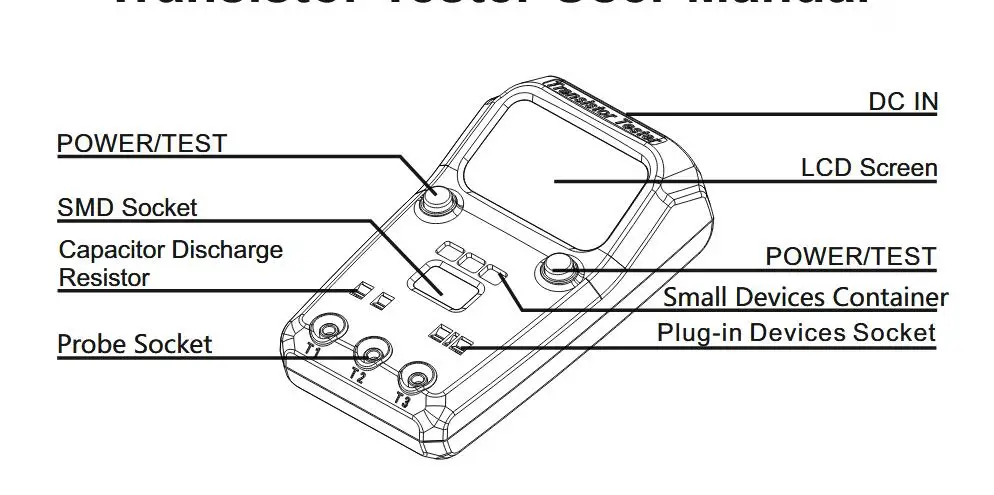

D. Тестовая розетка: с 3 тестовыми розетками, SMD-розеткой, вставными устройствами, розеткой и зондом.

Порты 1, 2, 3 каждого разъема одинаковые, они подключены внутрь.

Д. Тестирование SMD-устройств: тестирование через SMD разъем или зонд. При использовании SMD-розетки оказывайте некоторое давление на устройство для лучшего подключения

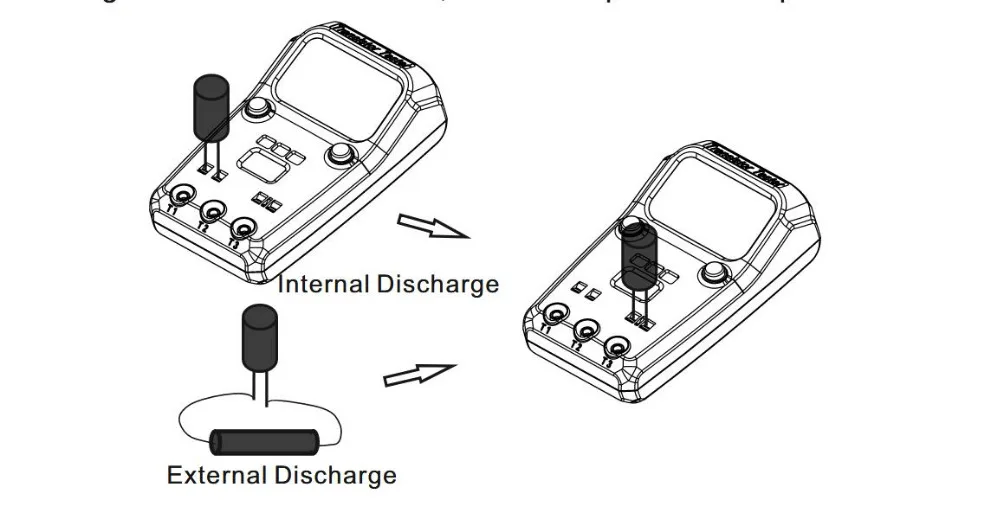

F. Электролитический разряд конденсатора: Поддержка максимального разряда конденсатора 2000 мкФ в с внутренним резистором 1K/1 Вт и разряда минимум 2 секунды. Используйте внешний разрядник, пока емкость выше

Функция разряда автономная, не нужно включать или нажимать кнопку

G. Меню выбора: Длительное нажатие кнопки (>0.5s) войдет в меню выбора для дополнительных функций. Короткая Кнопка Нажмите для переключения различных функций, а длинная кнопка (>0.5s) для входа в подменю.

● Выключение: Нажмите и удерживайте кнопку для немедленного выключения питания

. ● Меню выбора выхода транзистора, вернитесь к тесту транзистора.

● Частота: зарезервирована.

● F-генератор: с помощью кнопки можно выбрать различные выходные частоты из T2 (Тестовый порт 2), и T1,T3 будет эталонным gr-насыпью.

Выбираемые частоты от 1 Гц до 2 МГц

, Амплитуда составляет 5 В

● 10-битный ШИМ: генерирует частоту 7,8 кГц с выбираемой шириной импульса на контакте T2. При коротком нажатии кнопки (<0.5s) ширина импульса увеличивается на 1%, при более длительном нажатии кнопки (>0.5s, <1,3 s)

Ширина пульса увеличена на 10%.

●C + ESR @ TP1:3: это отдельная емкость

Измерение с измерением ESR на тестовых контактах T1 и T3.

Поворотный энкодер: ЗАРЕЗЕРВИРОВАН

. ● Selftest: полный selftest с калибровкой

●Контрастность: значение контрастности для графического дисплея,

Возможность выбора от 33 до 55

. Примечание. В режиме выбора тестер автоматически отключится после

8 минут без какого-либо нажатия кнопки.

5. Описание функций

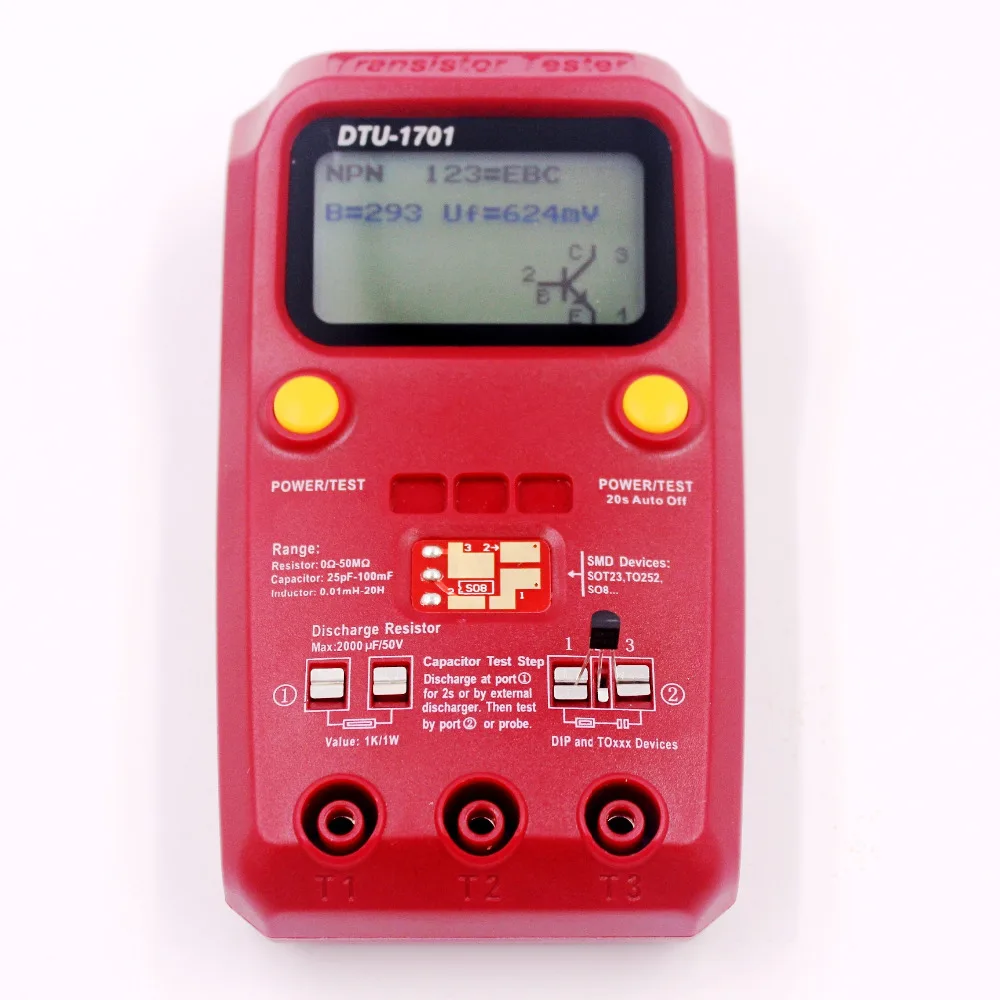

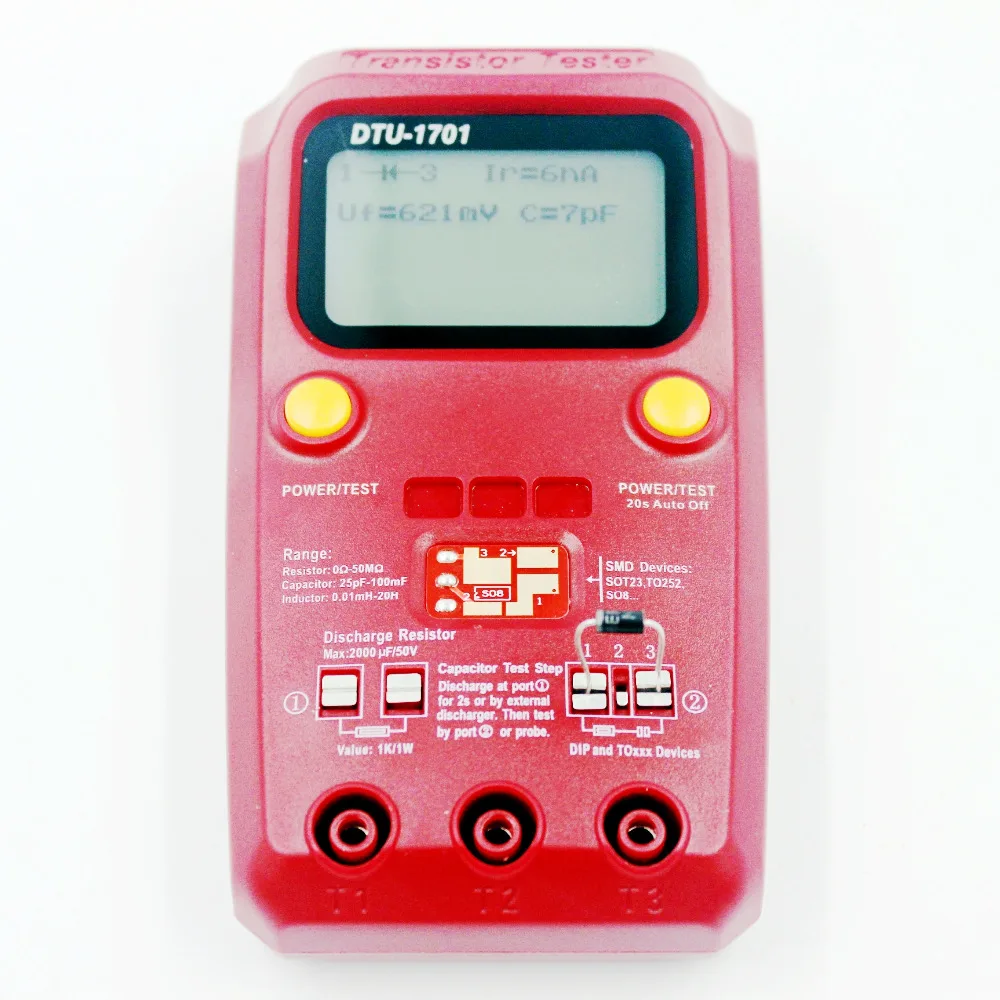

● Автоматическое обнаружение биполярных транзисторов NPN и PNP, N-и P-канальные МОП-транзисторы, JFETs, диодов, двойных диодов, тиристоров и ТРИАКОВ.

●

Измерение коэффициента усиления тока и порога основания-эмиттера v-oltage биполярных транзисторов.

● Обнаружение защитного диода биполярных транзисторов и МОП-Фет.

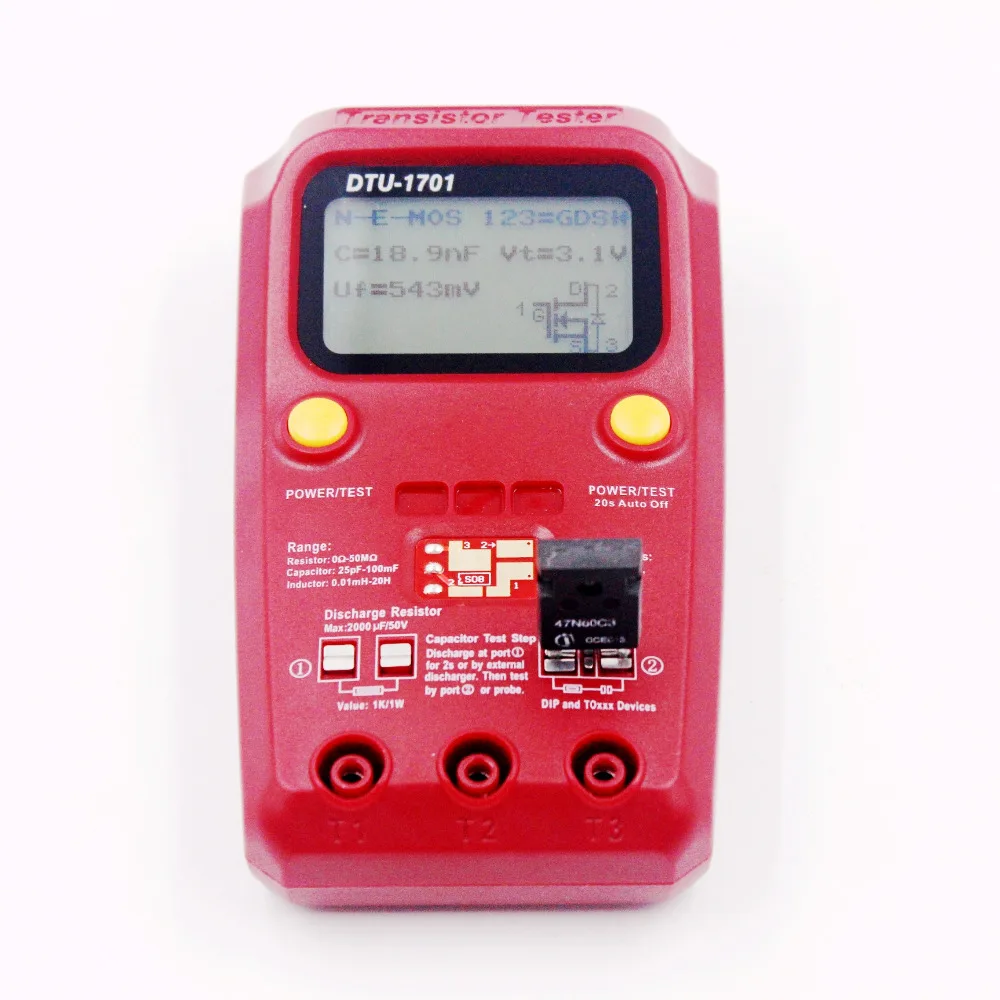

● Измерение порогового напряжения затвора и значения пропускной способности затвора M-OSFETs

● Диапазон измерения индуктивности составляет от 0,01 мгн до 20 ч, вне диапазона или если сопротивление или выше 21 ком будет отображаться на резисторе

.

● Время тестирования составляет около двух секунд, только измерение емкости или индуктивности может вызвать более длительный период.

● Контейнер для мелких устройств предназначен для размещения компонентов небольшого размера

. ● Разъем TheProbe поддерживает различные виды

Датчики.

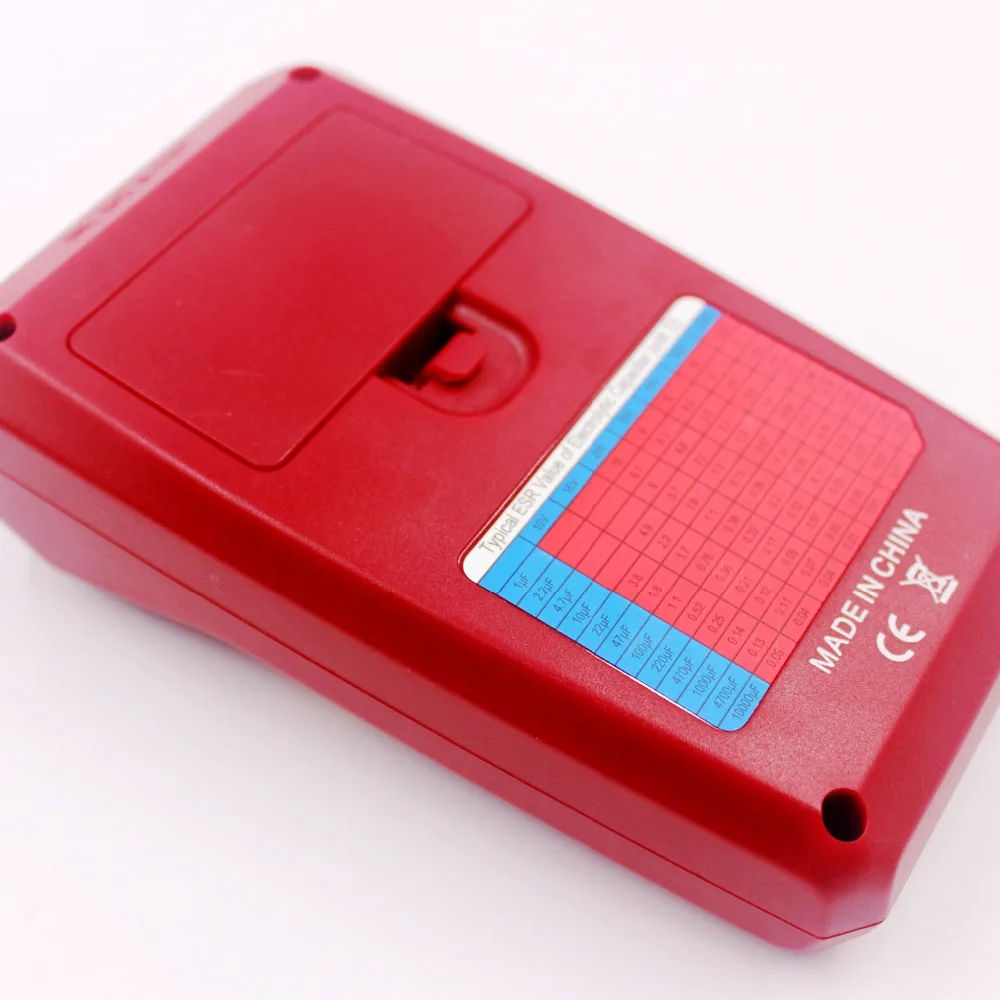

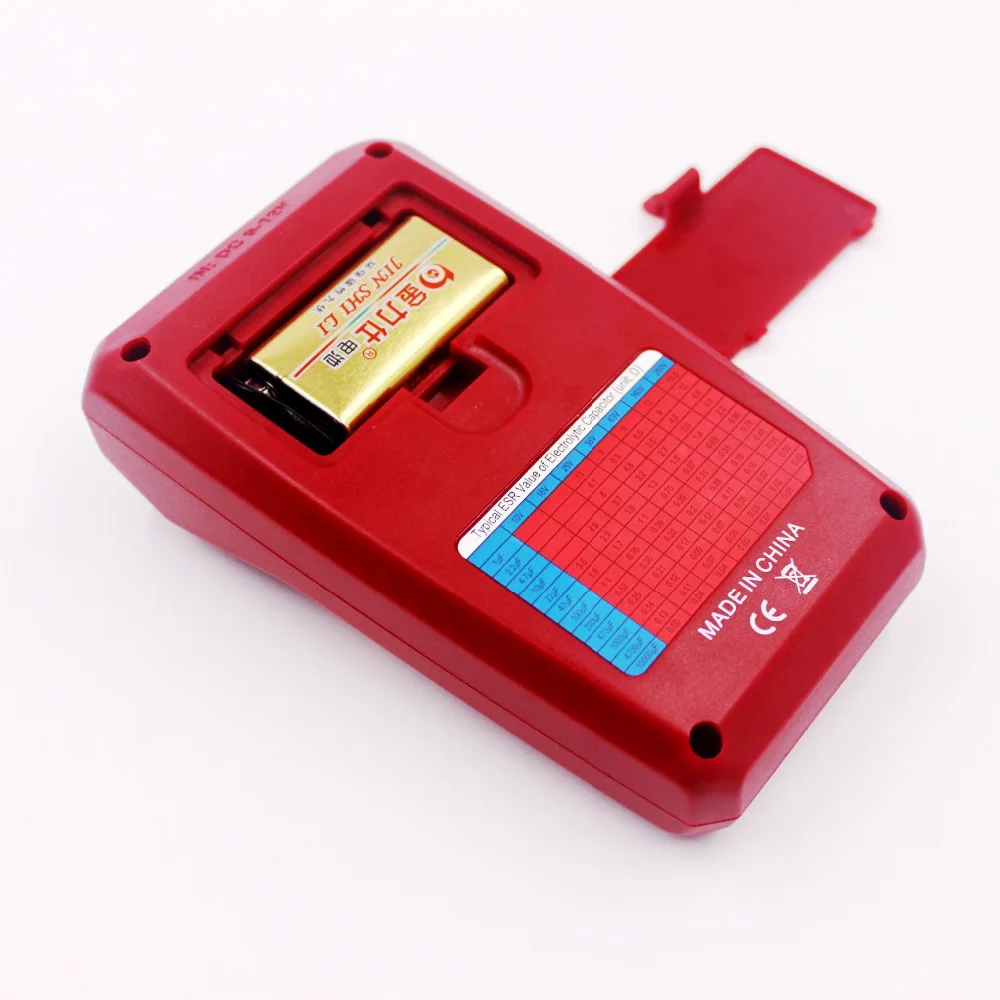

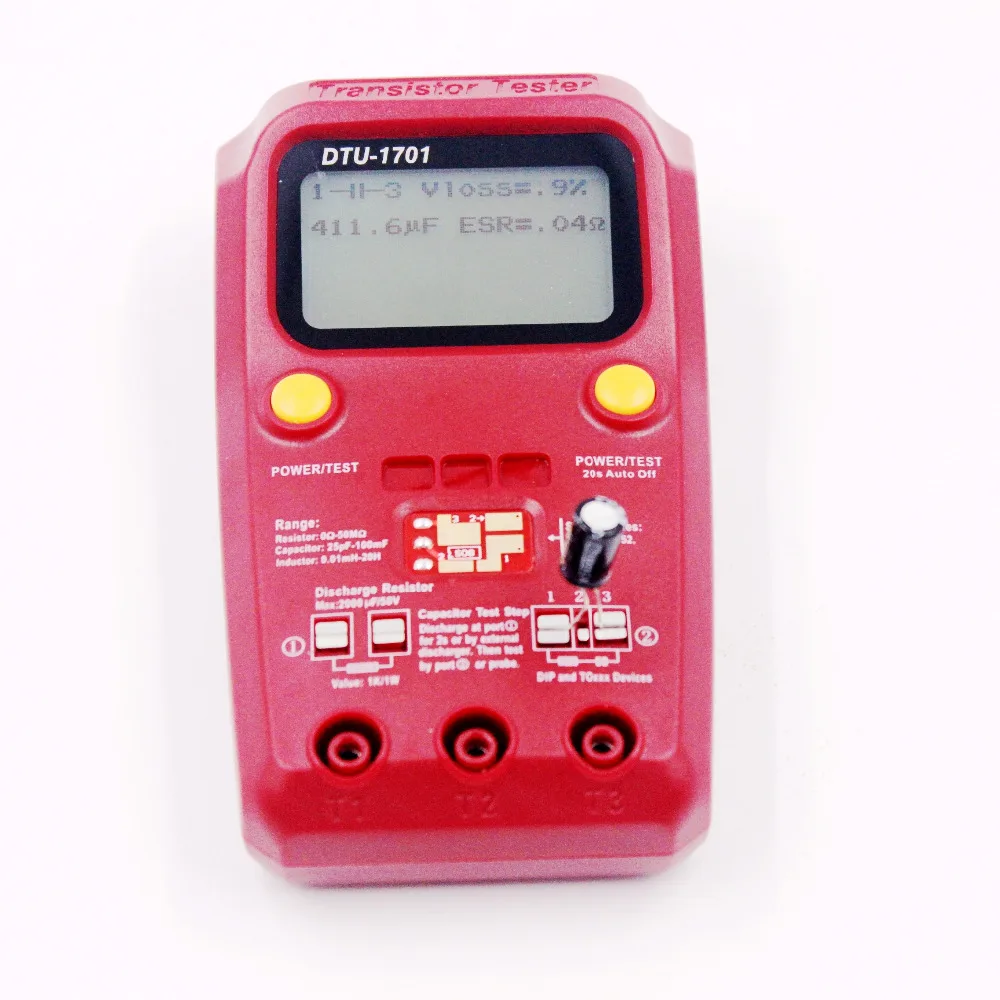

● С типичным значением ЭПС электролитического емкости

Или стол на обложке, легко для пользователя

Качество обнаруженного конденсатора. Стол ESR

Только для справки Используйте данные производителя asstandard.

5. Калибровка

● Короткий

T1,T2,T3 к одному, затем нажмите кнопку.

● Когда на ЖК-экране отображается режим Selftest .. ?", нажмите кнопку в течение 2 секунд, чтобы войти в режим калибровки, в противном случае перейдет в режим проверки транзистора.

● Тестер автоматической калибровки до тех пор, пока LCD не покажет "изолировать зонды!", затем разделить T1,T2 и T3.

● Подождите несколько секунд, пока на ЖК-экране отобразится «Тест завершен»

Посылка

Тестер транзисторов DTU1701, 1 шт. (батарея 9 в не входит в комплект)

1 шт. руководство на английском языке
