Высокочувствительная камера микроскоп с частотой кадров 1080P HDMI и USB микроскопом

Высокочувствительная камера микроскоп с частотой кадров 1080P HDMI и USB микроскопом

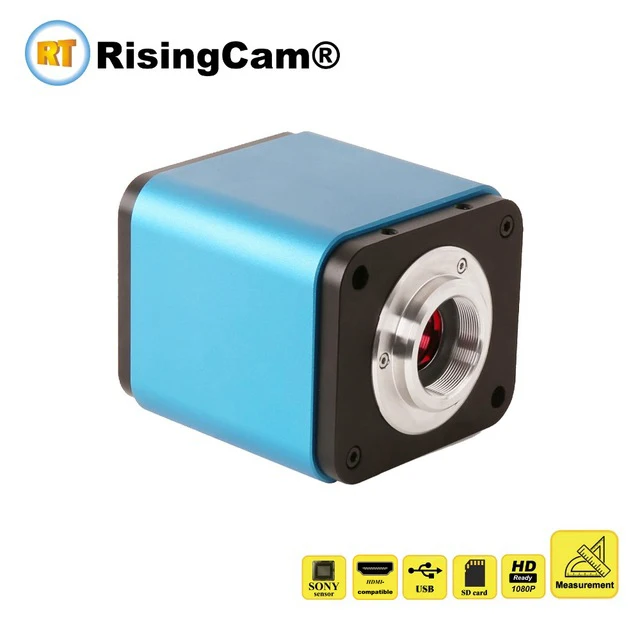

Серия ALPHA1080 представляет собой несколько интерфейсов (HDMI + USB2.0 + sd-карта) CMOS камеры и она принимает ультра-высокую производительность Sony CMOS датчик в качестве устройства сбора изображений. HDMI-совместимый + USB2.0 используются в качестве интерфейса передачи данных на HDMI дисплей или компьютер.

Для выхода HDMI, XCamView будет загружен и панель управления камерой + панель измерения и инструменты управления синтеза камеры наложены на экран HDMI, когда мышь перемещается в соответствующий регион, в этот чехол, Usb-мышь может использоваться для установки камеры, просмотра и сравнения снятого изображения, воспроизведения видео и выполнения измерения.

Для режима видеокамер USB Подключите хост-Кабель micro USB к видеопорту камеры USB и usb-порту компьютера, затем видеопоток можно передавать на компьютер с помощью усовершенствованного программного обеспечения RisingView. С RisingView вы можете управлять камерой, обрабатывать видео и изображения в качестве другой камеры USB серии RisingTech.

Основные характеристики серии ALPHA1080:

ALPHA1080A датчик SONY imx290, 1/2.8 ", G Чувствительность: 1300мв с 1/30s

ALPHA1080B SONY imx185 сенсор, 1/1.9 ", G sensitvity: 1120mv с 1/30С Отсчетом

Выход HDMI:

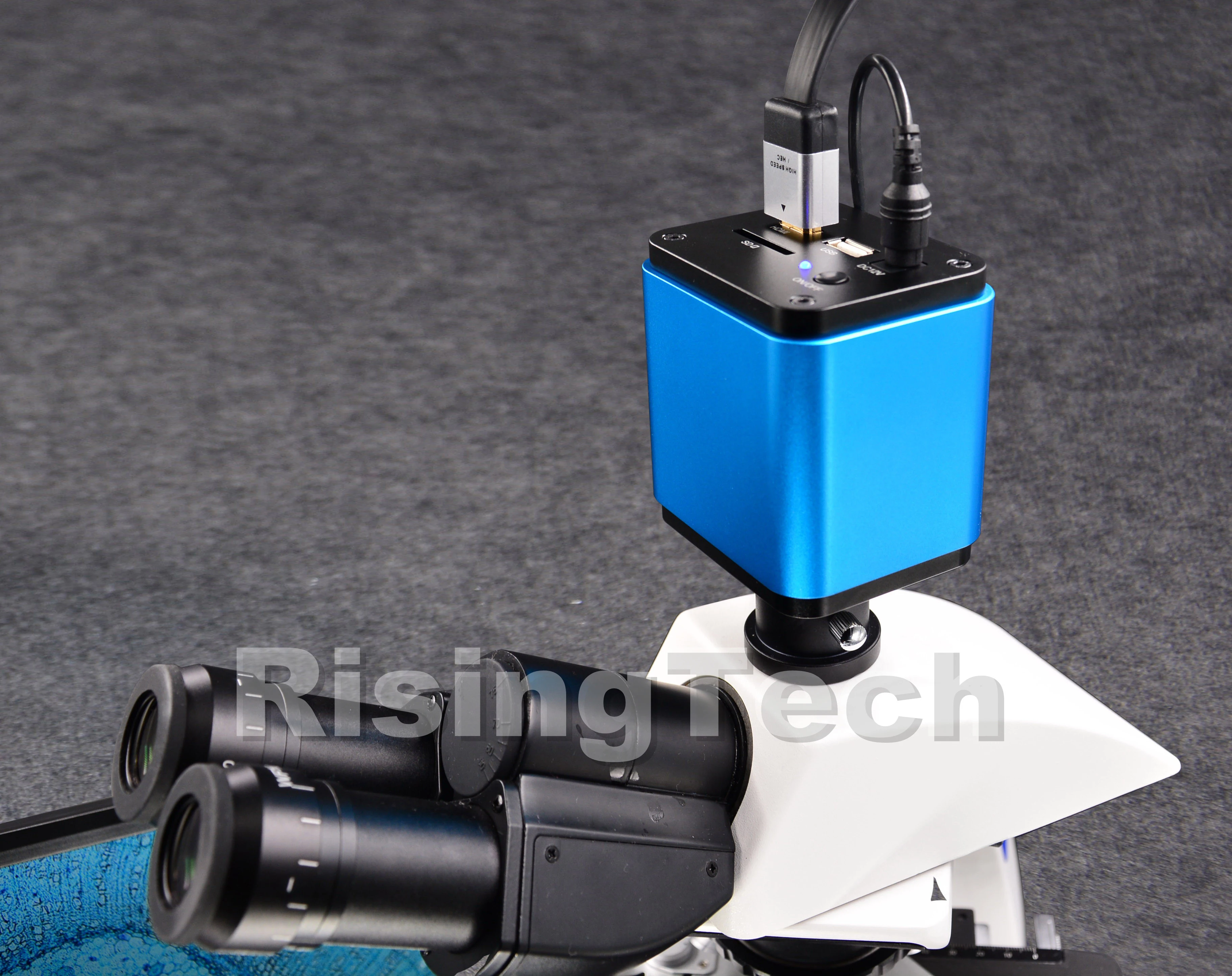

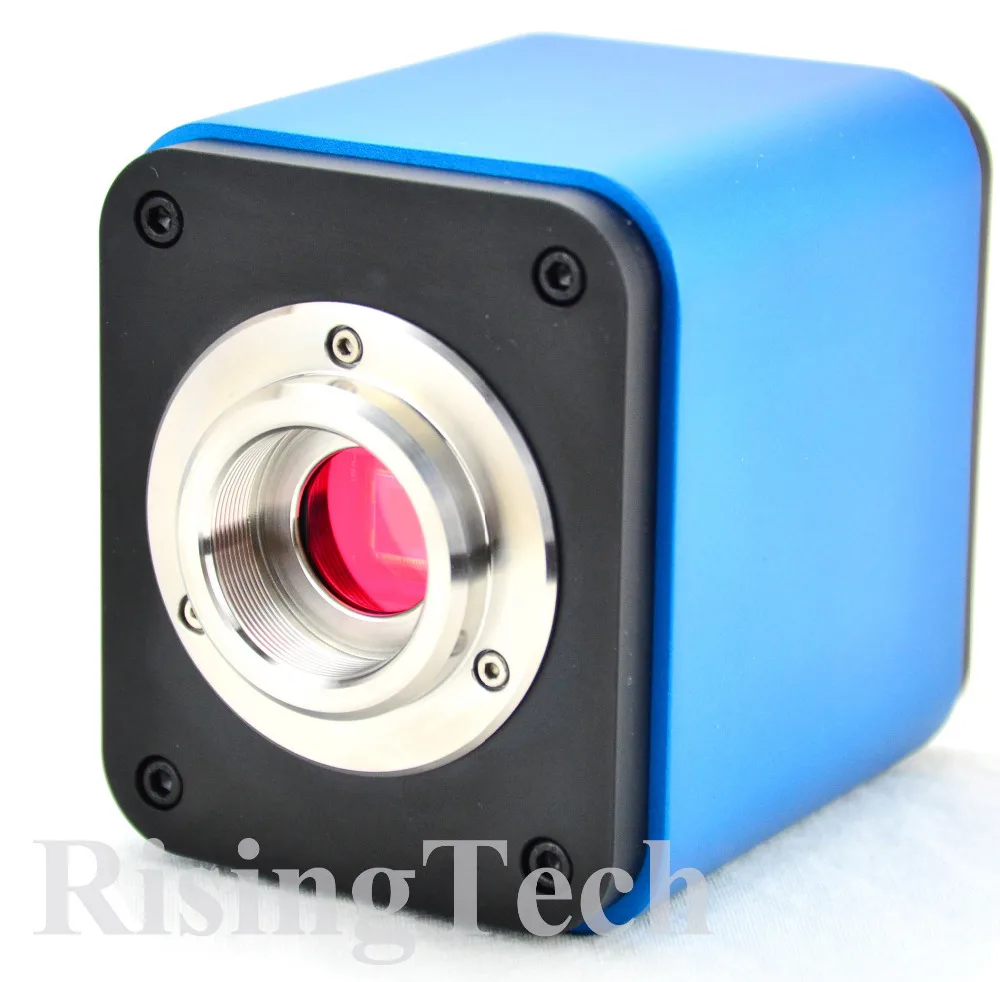

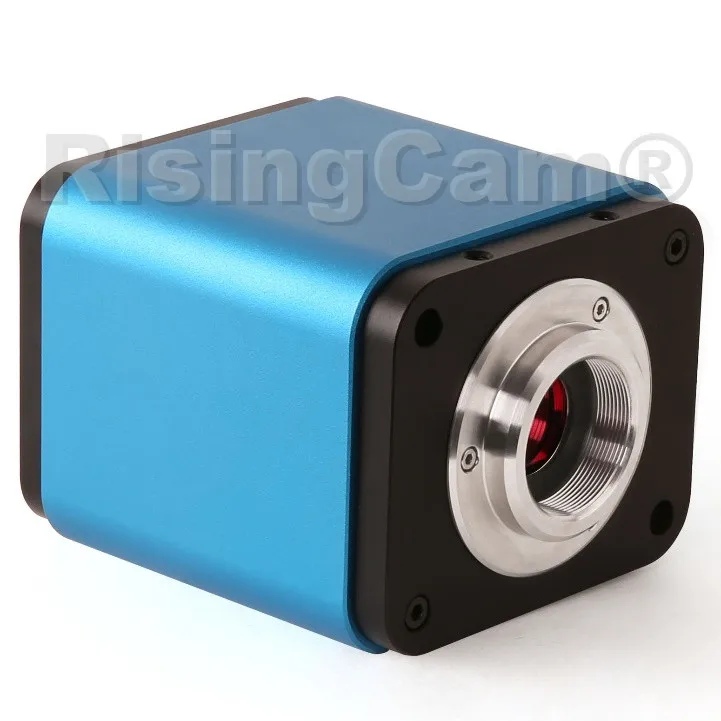

Все в 1( HDMI-совместимый + USB + sd-карта) C-mount камера с Sony высокой чувствительностью CMOS сенсор

Одновременный HDMI-совместимый и USB выход

Встроенное управление мышью;

Встроенный захват изображений и запись видео на sd-карту;Видео можно воспроизвести на ТВ Monior

Встроенная панель управления камерой, включая экспозицию (Ручное/автоматическое)/усиление, баланс белого (запираемый), настройку цвета, управление резкостью;

Встроенное видео и измерение изображения;

Встроенная панель инструментов, включая зум, зеркало, сравнение, замораживание, крест, функции браузера;

Встроенный просмотр изображений и видео, отображение и воспроизведение;

Часы в реальном времени (RTC)

Для видеовыхода USB:

Сверхтонкий цветной двигатель с идеальной цветопередачей (USB);

С передовым приложением для обработки видео и изображений RisingView, которое включает профессиональную обработку изображений

Такие как 2D измерение, HDR, отстрочка изображения, EDF (увеличенная глубина фокуса), сегментация и подсчет изображений, укладка изображений, цветной композит и denoising(USB);

Поддержка стандартного протокола UVC для Windows XP Vista 7/8/10

CNC точность обработки оболочки;

Применение

Научные исследования, образование (обучение, демонстрация и академические обмены)
Цифровая лаборатория, медицинские исследования
Промышленный визуальный (PCB экспертиза, IC контроль качества)
Медицинское лечение (патологическое наблюдение)
Питание (наблюдение и подсчет микробной колонии)
Аэрокосмическая, военная (высококлассное оружие)

Камера серии ALPHA1080 имеет два режима no, ALPHA1080A и ALPHA1080B

ALPHA1080AУстановка датчика 1/2.8 "Sony imx290

ALPHA1080BУстановка 1/1.9 "датчик Sony imx185

Модель No

Датчик и размер (мм)

Пиксель (мкм)

Чувствительность G

Темный сигнал

FPS/разрешение

Binning

Воздействие

ALPHA1080A

1080P/Sony IMX290
1/2.8 ”(5,57x4,13)

2.9x2.9

1300mv с 1/30С Отсчетом

0,15 мВ с 1/30С Отсчетом

60fps/1920X1080P

(HDMI-выход)
26fps/1920X1080

(USB)

1x1

0,036 мс ~ 8 с

ALPHA1080B

1080P/Sony IMX185
1/1.9 ”(7,20x4,50)

3.75x3.75

1120mv с 1/30С Отсчетом

0,15 мВ с 1/30С Отсчетом

60fps/1920X1080P

(HDMI-выход)
26fps/1920X1080

(USB)

1x1

0,34 мс ~ 4s

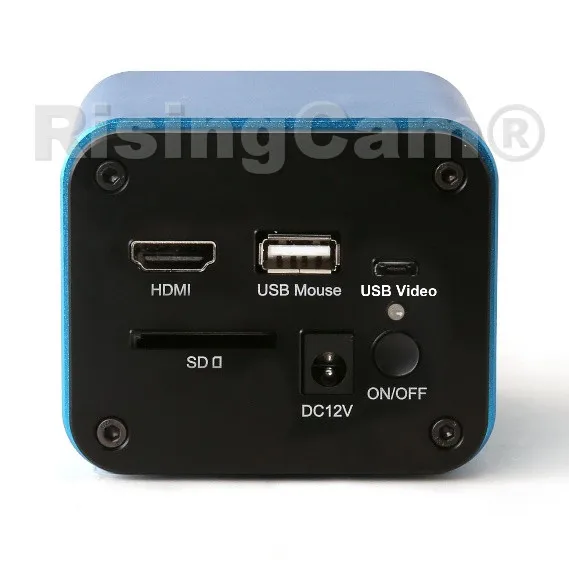

Функции интерфейса и кнопки

HDMI-совместимый выход HDMI

USB мышь для управления режимом HDMI

USB видео для ПК

Слот для sd-карты

DC12V 12V/1APower в

Включение/выключение питания/выключение

Другие спецификации для выхода HDMI

Пользовательский интерфейс с usb-мышью для управления XCamView

Захват изображения 2 м (1920x1080) с форматом JPEG на sd-карте (8G)

Запись видео 1080P 26fps с форматом AVI на sd-карте (8G)

Панель управления камерой, включая экспозицию, усиление, баланс белого, настройку цвета, управление резкостью

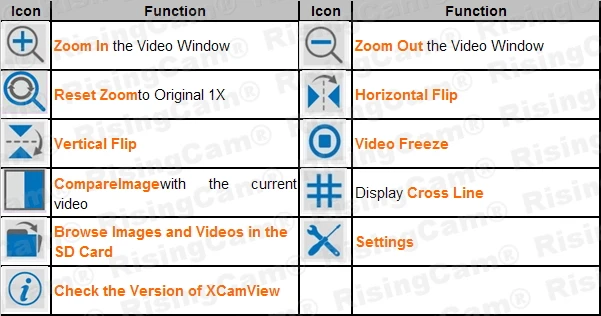

Панель инструментов, включая зум, зеркало, сравнение, замораживание, крест, функцию браузера

Другие спецификации для выхода USB

Автоматический баланс белого, ручной баланс белого, баланс белого ROI

Технология цвета Ультратонкий цветной двигатель (USB2.0)

Захват/контроль API стандарт UVC для Windows/Linux/Mac (USB2.0)

Система записи Still Picture orVideo (HDMI или USB)

Среда программного обеспечения (для подключения USB2.0)

Операционная система Microsoft®Окна®XP/ Vista / 7 / 8/8,1/10(32 и 64 бит)

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 4 ГБ или более

Usb-порт: высокоскоростной порт USB2.0

Дисплей: 19 ”или больше

CD-ROM

Рабочая среда

Рабочая температура (в сантиметрах) -10 ~ 50

Температура хранения (в сантиметрах) -20 ~ 60

Рабочая влажность 30 ~ 80% относительной влажности

Влажность хранения 10 ~ 60% RH

Блок питания DC 12V/1A адаптер

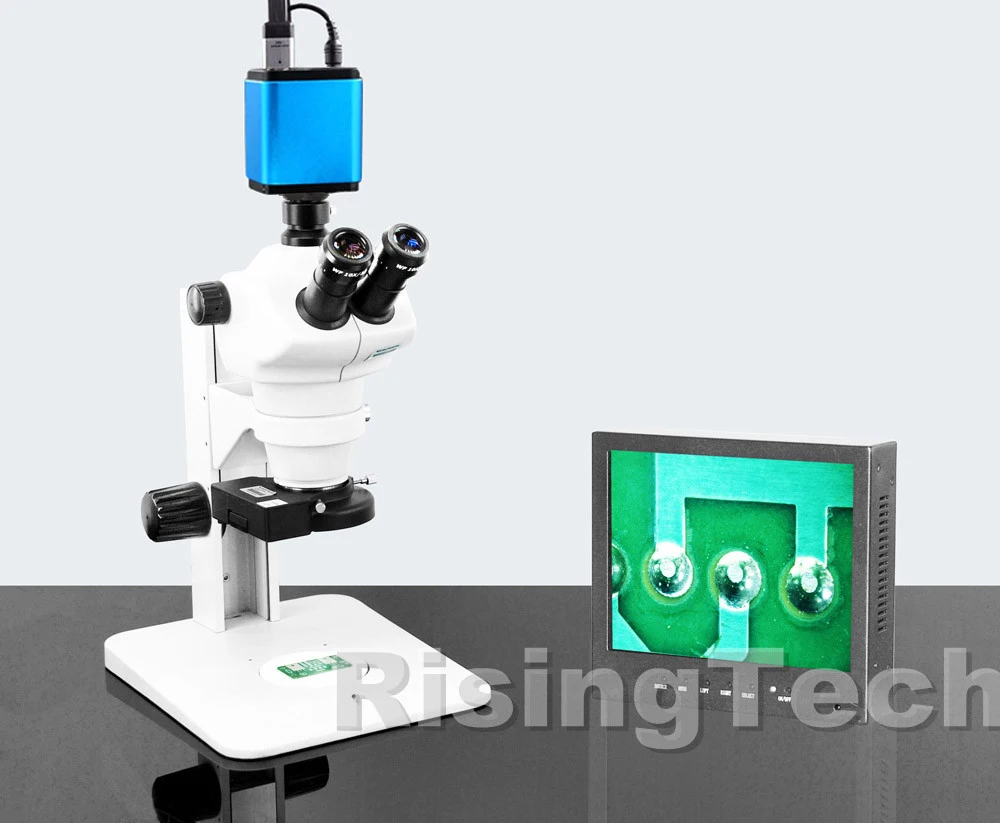

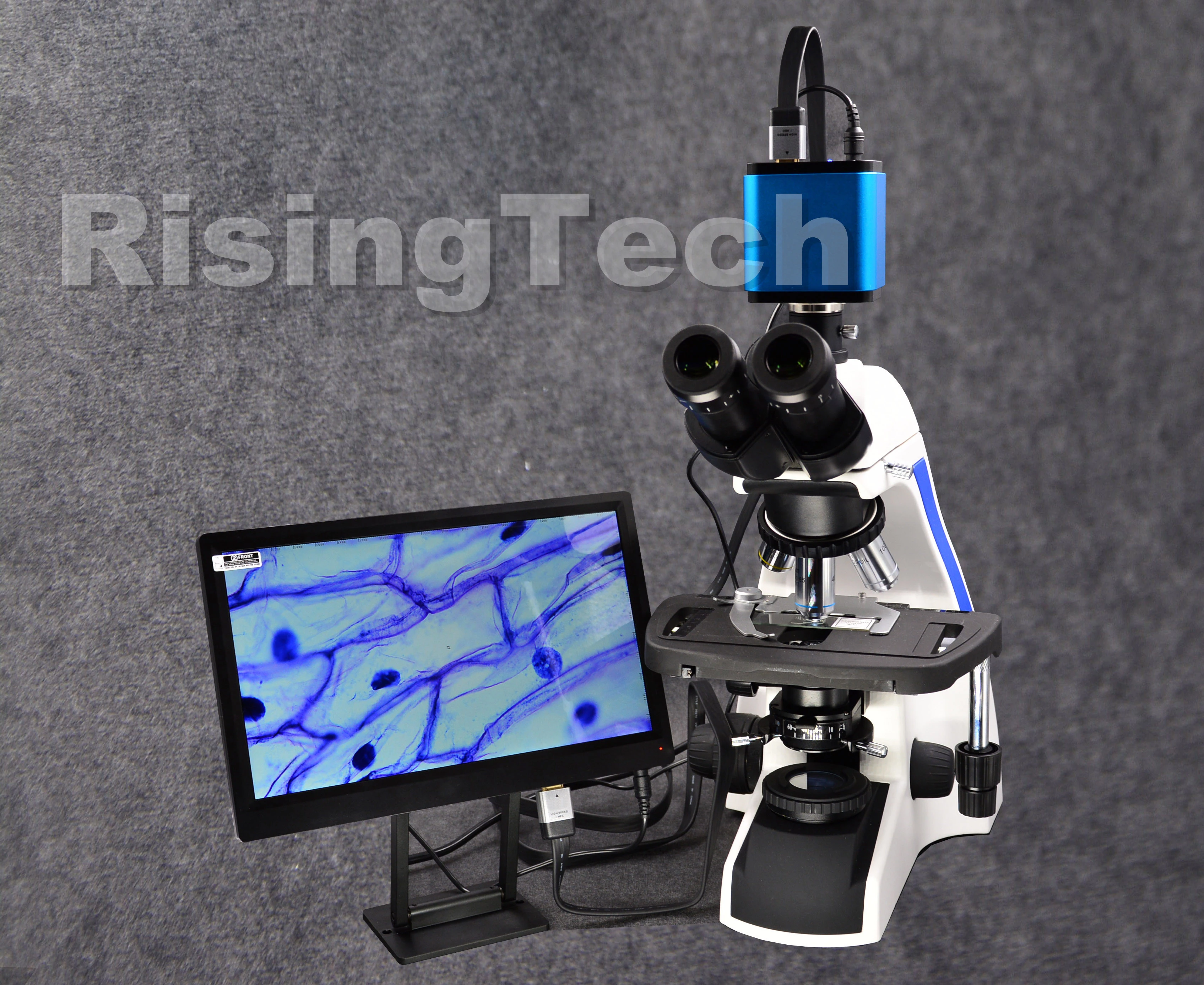

Выход камеры 1080p изображение на ТВ монитор

ALPHA1080 камера может делать фото и запись видео под hdmi-моделью, изображение и видео будут сохранены на sd-карте

Пользователь может воспроизводить фото и видео на мониторе HDMI (нет необходимости подключать sd-карту к компьютеру),

Камера также обеспечивает функцию сравнения изображения, пользователь может сравнить изображение с реальным образом

Камера ALPHA1080 обеспечивает измерение Fucntion в режиме, совместимом с HDMI

Примечания

1. Когда пользователи перемещают курсор мыши в левую сторону окна видео, панель управления камерой автоматически всплывет;

2. Когда пользователи перемещают курсор мыши в нижней части окна видео, панель управления синтез камеры автоматически всплывет

3. Переместите курсор мыши в верхнюю часть окна видео, панель измерения появится для операций калибровки и измерения.

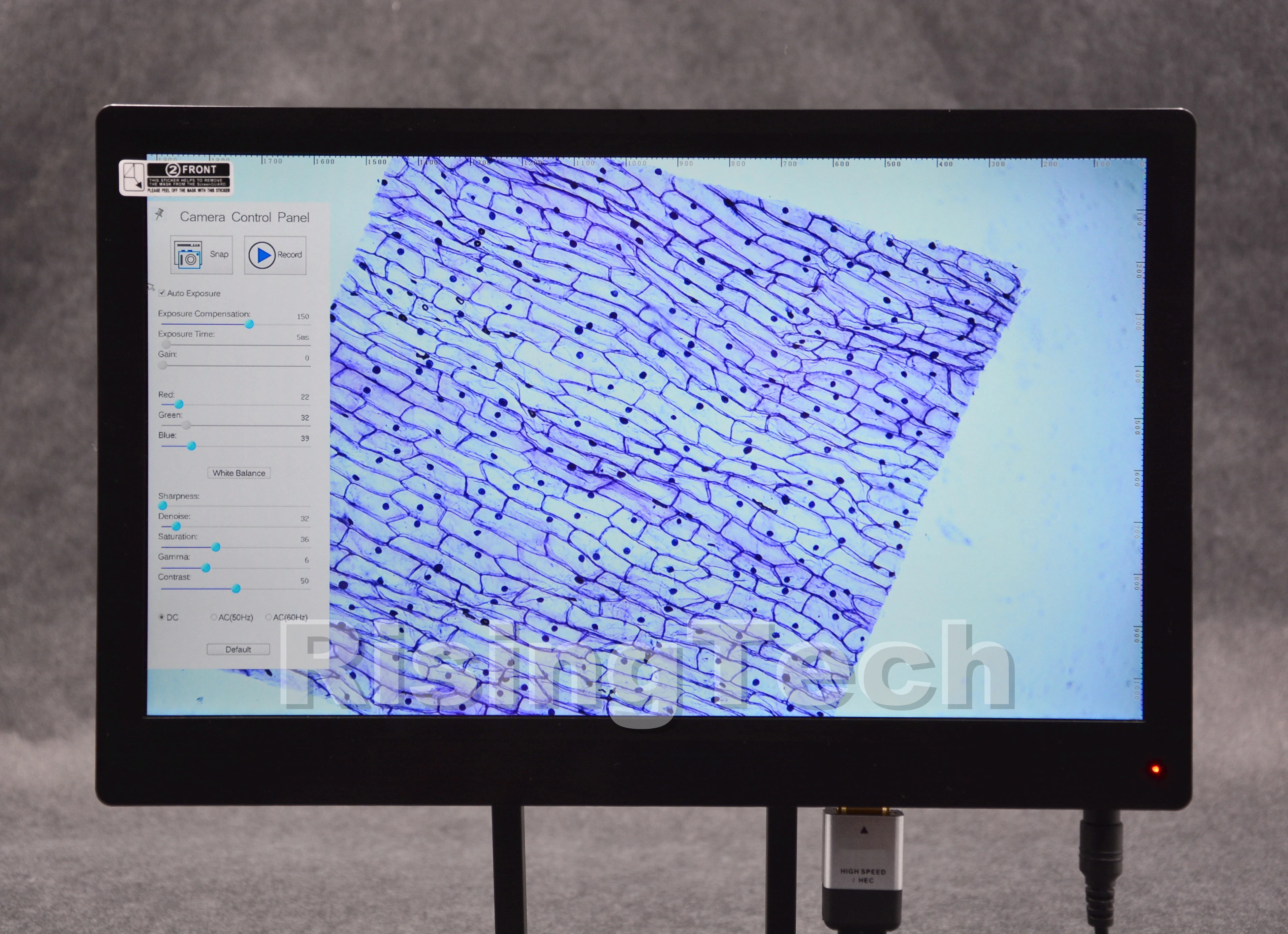

Панель управления камерой

Панель измерения

Меню измерительного инструмента в верхней части телевизора.

Пользователь может измерять длину, угол, круг, эллипс, прямоугольник, многоугольник и т. Д.

Измерительный реслут можно сохранить в формате JPG, TFT или Excel, хранящемся на sd-карте

Образец измерительного изображения

Выходное Изображение USB на компьютер

ALPHA1080 Серия Камера выводит изображение на компьютер через usb-кабель, пользователь может наблюдать, захватывать, обрабатывать и измерять изображение в нашем программном обеспечении RisingView.

(Usb-выход этой камеры поддерживает только компьютер Windows)

Подключите кабель питания 12 В/1 А в разъем постоянного тока 12 В для питания камеры. Светодиодный индикатор превратится в красный;

Нажмите кнопку ВКЛ/ВЫКЛ, чтобы запустить камеру, и светодиодный индикатор превратится в синий;

Подключите usb-кабель, который поставляется с камерой, к usb-видео для подключения видео к компьютеру;

Откройте программное обеспечение ToupView, начните ALPHA1080, нажав на название модели камеры, указанное в списке камер. Для получения более подробной информации обратитесь к Справочному руководству RisingView;

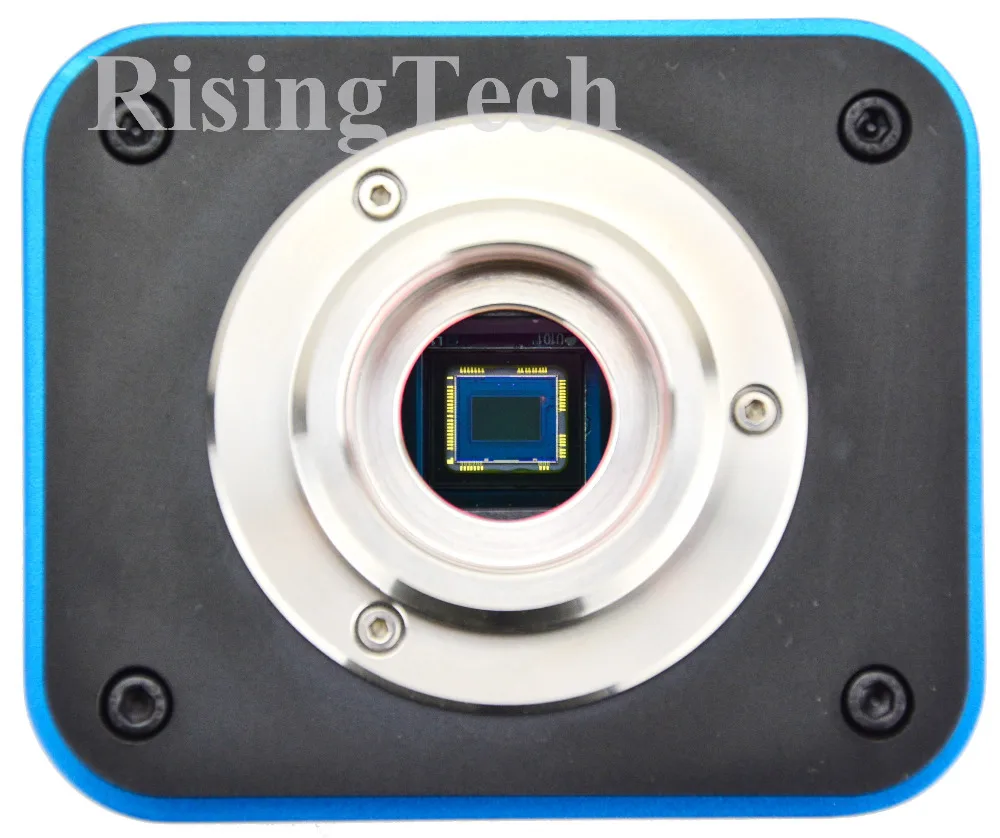

ALPHA1080B SONY imx185 сенсор, 1/1.9 ", G sensitvity: 1120mv с 1/30С Отсчетом

1) низкий уровень шума и высокая чувствительность

1. Как вы можете видеть из приведенной выше схемы, датчик Exmor имеет 2 процесса снижения уровня шума
Включая Аналоговое шумоподавление и цифровое шумоподавление, в то время как традиционная
Только Аналоговое шумоподавление.

2. Даже небольшое количество шума сигнала может оказать отрицательное влияние на фотографию. Шум
Введено в изображение, если дефекты присутствуют в кремнии, из которого сделан пиксель.
Путем минимизации возникновения дефектов и загрязнений, а также путем защиты
Подверженный дефектам, Sony уменьшила количество шума, которое может быть возможно в других
Датчики.

3. Sony увеличила чувствительность cmos-датчика, изменив массив транзисторов и компоновку,
И делая фотодод максимально большим и создавая систему, которая увеличивает
Точность светильник, который ориентирован на фотодиод.

Подсветка сзади, высокая чувствительность и отсутствие дефектов CRA ("Exmor R")

Sony еще больше улучшила возможности cmos-датчика, разработав заднюю подсветку
Структура, с целью создания камеры, способной делать исключительные фотографии даже
Свеча. "Exmor R" примерно в два раза чувствительнее, чем обычная Передняя подсветка
Датчик CMOS, а также имеет низкий уровень шума. В заднем светящемся cmos-датчике, светильник направляется
На силиконовую подложку сзади, что позволяет использовать светильник с уровнем эффективности
Возможно с обычными фасонными пиксельными конструкциями. Фотографы теперь могут создавать
Гладкая, высокое качество изображения в условиях низкой светильник настройки, в том числе ночных сцен.

1) проблема, связанная с CRA (Фон не унифицирован) больше не существует.
2) Быстрая скорость рамы

3) глобальный затвор (некоторые датчики)
4) Хорошая непрерывность
В ближайшем будущем Sony разработает и предоставит лучшие датчики, и это обогатит RisingTech E3
И G3 Семейные продукты.

Кабель USB2.0

Мышь

(Стандартная упаковка включает Проводная мышь USB, но наша камера также может поддерживать беспроводную мышь USB,

Buyerscan использует беспроводную мышь)

Вилка питания (американский стандарт и европейский стандарт на выбор)

RisingView-это профессиональное программное обеспечение, интегрированное с управлением камерой, захватом изображений и процессом, обзором изображений, измерением изображения и анализом.

RisingView рождается со следующими характеристиками:

1. Удобный пользовательский интерфейс
2. Профессиональная панель управления камерой

3. Практические функции с хорошим результатом

Прострочка изображения

EDF (увеличенная глубина фокуса)

Сегментация и подсчет изображений

Укладка изображений

Флуоресцентный цветной композит изображения

4. Так много инструментов для измерения

Результаты измерений могут быть экспортированы в список Excel

Программное обеспечение RisingView поддерживает Windows XP vista/7/8/10 с Полной Функциональной версией

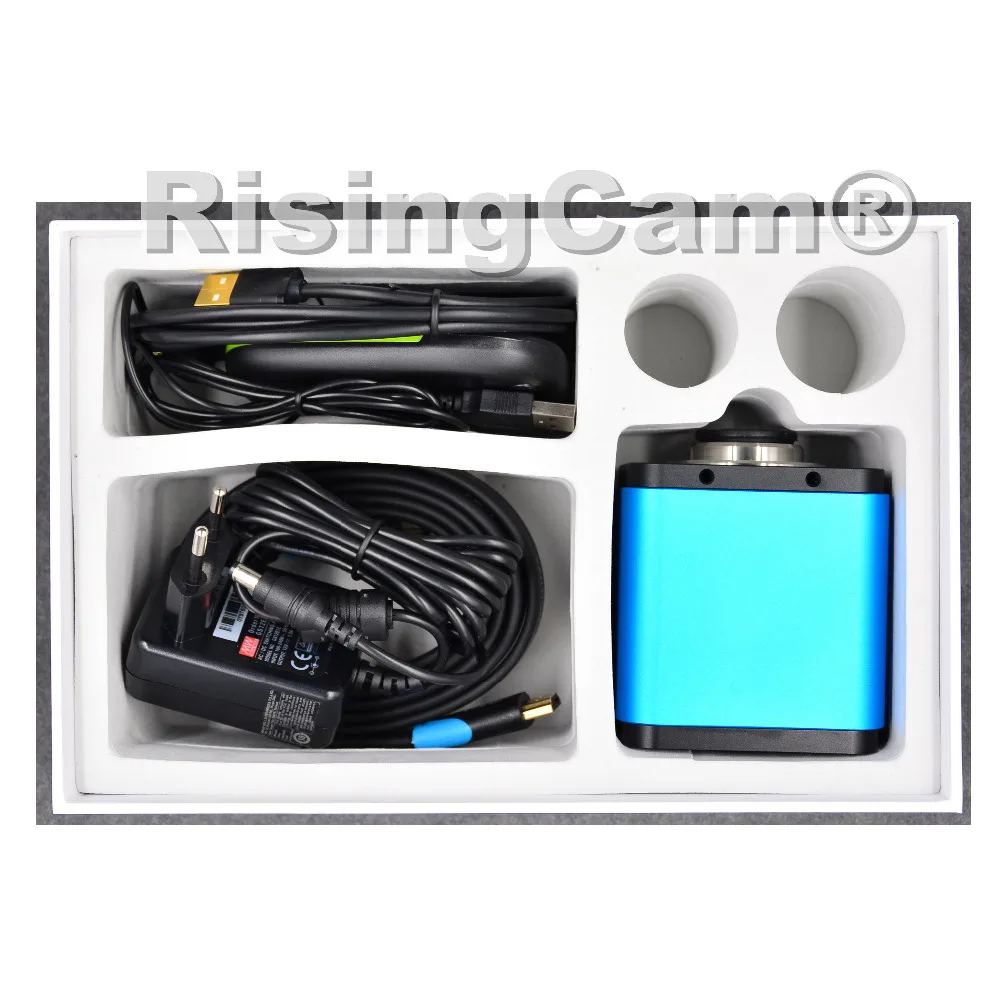

Информация об упаковке для HDMI + USB + sd-карты все в 1 CMOS камера

Стандартный упаковочный лист

A

Подарочная коробка: L: 22,5 см Ширина: 17,0 см Высота: 9,0 см (1 шт.), 1,65 кг/коробка)

B

Камера (ALPHA1080A или ALPHA1080B)

C

Адаптер питания: Вход: 100 ~ 240 В переменного тока 50 Гц/60 Гц, выход: 12 В постоянного тока 1A

Американский стандарт:Модель: GS12U12-P1I 12 Вт/12 В/1 А: UL/CUL/BSMI/CB/FCC

Стандарт EMI:EN55022,EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338

Стандарт EMS:EN61000-4-2,3,4,5,6,8,11,EN61204-3, класс А светильник

Европейский стандарт:Модель: GS12E12-P1I 12 Вт/12 В/1 А;TUV(GS)/CB/CE/ROHS

Стандарт EMI:EN55022,EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338

Стандарт EMS:EN61000-4-2,3,4,5,6,8,11,EN61204-3, класс А светильник

D

Кабель, совместимый с HDMI

E

Usb-мышь

F

Кабель Micro USB/2,0 m

G

CD (драйвер и утилиты программного обеспечения, Ø12cm)

Дополнительный аксессуар

H

Регулируемый адаптер объектива

C-крепление для окуляра диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-Mount to dia.31,75 мм Трубка окуляра

(Пожалуйста, выберите 1 из них для своего телескопа)

I

Фиксированный адаптер объектива

C-крепление для окуляра диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-Mount to dia.31,75 мм Трубка окуляра

(Пожалуйста, выберите 1 из них для своего телескопа)

Примечание:Для дополнительных аксессуаров H и I, пожалуйста, укажите тип камеры (C-mount, микроскоп камеры или телескоп камеры) RisingTech инженер поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего приложения;

J

108015 (диаметр от 23,2 мм до 30,0 мм кольцо)/переходное кольцо для трубки окуляра 30 мм

К

108016(Dia.23.2mm до 30,5 мм кольцо общее количество)/Адаптер кольца для 30,5 мм окуляр трубки

L

Калибровка горит

106011/TS-M1(X = 0,01 мм/100Div.);

106012/TS-M2(X,Y = 0,01 мм/100Div.);

106013/TS-M7(X = 0,01 мм/100Div. 0,10 мм/100Div.)

М

Sd-карта (8G)

Стандартная упаковка, включая детали:

Гарантия

1 год
