Hantek Осциллограф DSO4202C цифровой мультиметр осциллограф 2CH 200 МГц +

Hantek DSO4202C 2 канальный цифровой осциллограф 1 канал произвольный/функциональный генератор сигналов 200 МГц 40K 1GS/s 7 ''Tft Lcd

Характеристика 1,2 канальный цифровой осциллограф + произвольный/функциональный генератор сигналов + Синхронизация сигнала + внешний триггер. 2. Ключи для osilloscope и генератора сигналов отделены для удобного управления им одновременно. 3. Большой и четкий дисплей (7 дюймов 64 к цветной ЖК-дисплей, разрешение 800x480), более четкий и реалистичный сигнал. 4. Осциллограф: 1 GSa / s частота дискретизации, полоса пропускания 200/100/70 МГц, более 20 видов функций автоматического измерения; 5. Мощная функция триггера: край, видео, пульс, наклон, со временем, альтернатива. 6. Произвольный/функциональный генератор сигналов: 25 МГц, 12 бит разрешение, 200 МГц DDS, произвольная волна/квадратная волна/синусоида/Треугольная волна/трапециевидная волна/импульсная волна/DC легко имитирует преобразователь. 7. Поддержка sd-карты, функция VGA (опционально). 8. Встроенный usb-хост, поддержка usb-накопителя, usb-интерфейс/обновление системы sd-карт. Технические параметры Модель DSO4202C DSO4102C DSO4072C Осциллограф Частота дискретизации Диапазон частоты дискретизации: 1GSa/s Эквивалентная частота дискретизации: 25GSa/s Приобретение режимов Обычный Обычные данные только в том случае, Пиковое Обнаружение Высокочастотный и randon glith capture Средний Wavecom Средний, выбор 4,8,16,32, 64128 Входы Входы муфта AC, DC, GND Входные Impendance 1MΩ ± 2% ‖ 20pF ± 3pF Затухания зонда 1X, 10X Поддерживается зонд коэффициент затухания 1X, 10X, 100X, 1000X Максимальное входное напряжение CAT I и CAT II: 300VRMS (10 ×) CAT III: 150VRMS(1 ×); Категория установки II: дерат при 20 дБ/декада выше 100 кГц до 13 в пикового переменного тока при 3 МГц * и выше. Для несинусоидальных форм волны пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс длительностью. Уровень RMS сигнала, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. При превышении этих значений может возникнуть повреждение осциллографа. По горизонтали Образец диапазон скорости цифрового потока 1GS/s Сигналов интерполяции (Син х)/х Длина записи 40K SEC/DIV диапазон 2ns/div до 40s/div 4ns/div до 40s/div Частота дискретизации и ± 50ppm (при любом ≥ 1 мс интервале времени) Точность задержки времени Диапазон местоположения 2ns/div до 10ns/div; 20ns/div до 80us/div; (-8div x s/div) до 40 мс; (-4div x s/div) до 20 мс; 200US/div до 40s/div; (-8div x s/div) до 400s Точность измерения времени Дельта
(Полная пропускная способность) Однократная съемка, обычный режим: ± (1 пробный интервал + 100ppm × Чтение + 0.6ns);
> 16 средних: ± (1 пробный интервал + 100ppm × Чтение + 0,4 ns);
Интервал выборки = s/div ÷ 200 Вертикальный Разрешение по вертикали 8-бит, все каналы в выборку одновременно Диапазон местоположения 2 мВ/div до 10 В/div Пропускная способность 200 МГц 100 МГц 70 МГц Время нарастания на BNC (обычно) 1.8ns 3.5ns 5ns Аналоговая полоса пропускания в нормальном и среднем режимах на BNC или с зондом, Соединенным DC 2 мВ/див до 20 мВ/див, ± 400 мВ; 50 мВ/див до 200 мВ/див, ± 1 в 500 мВ/див до 2 В/див, ± 40 В; 5 В/див, ± 50 в Математика +, -, *, /, FFT БПФ Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 образец точка Предел пропускной способности 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC DC усиления точность ± 3% для нормального или среднего режима захвата, 5 В/div до 10 мВ/div; ± 4% для нормального или среднего режима сбора, 5 мВ/div до 2 мВ/div Точность измерения постоянного тока,
Средний режим приобретения Когда вертикальное смещение нулевое, и N≥16:± (3% × Чтение + 0,1 div + 1 мВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не нулевое, а Н≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; Добавить 2 мВ для настроек от 2 мВ/div до 200 мВ/div; добавьте 50 мВ для настроек от 200 мВ/div до 5 В/div Повторяемость измерения вольт, средний режим сбора Дельта-Вольт между любыми двумя средними частотами ≥ 16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды Триггерной системой Тип триггера Край, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, AC Line Режимы ожидания Автоматический, нормальный, одиночный Тип Муфты DC, AC, отклонение шума, отклонение ВЧ, отклонение НЧ Чувствительность триггера
(Тип триггера кромки) Постоянный ток (CH1,CH2): 1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного; Постоянный ток (ВН): 200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц; Постоянный ток (EXT/5): 1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц; AC: ослабляет сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; Отклонение LF: то же, что и предельные значения постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц Триггер диапазон уровня CH1/CH2: ± 8 делений от центра экрана; ВН: ± 1,2 В; ВН/5:± 6 в Точность триггерного уровня (типичная) точность для сигналов с увеличением и падением раза ≥ 20ns CH1/CH2: 0,2 div × Вольт/div в пределах ± 4 делений от центра экрана; ВН: ± (6% настройки + 40 мВ); EXT/5: ± (6% настройки + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц Видео вспышка триггера Видео тип триггера CH1, CH2: амплитуда пикового к пику 2 деления; EXT: 400mV; ВН/5: 2 в Форматы сигналов и частота полей, тип видео триггера Поддерживает Системы вещания NTSC, PAL и SECAM для любого поля или любой линии Выравнивание диапазон 100ns ~ 10s Широтно-импульсная вспышка триггера Длительность импульса: режим запуска Триггер когда (< , >, =, или & ne;); Положительный или отрицательный пульс Длительность импульса: ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда задний край импульса пересекает уровень триггера.
Не равны: если Пульс уже заданной ширины, точкой триггера является конечный край. В противном случае осциллограф срабатывает при продолжении импульса дольше времени, указанного в качестве ширины импульса.
Меньше чем: точка триггера-это трейлинг-край.
Больше, чем (также называется сверхурочным триггером): осциллограф срабатывает, когда пульс длится дольше, чем время, указанное в качестве ширины импульса Длительность импульса: диапазон 20ns ~ 10s Склон Наклон режим запуска Триггер когда (< , > , =, или & ne; ); Положительный уклон или отрицательный уклон Наклон ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда наклон формы волны равен заданному наклону. Не равны: осциллограф срабатывает, когда наклон формы волны не равен заданному наклону. Меньше чем: осциллограф срабатывает, когда наклон формы волны меньше заданного уклона. Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный наклон. Временной диапазон 20ns ~ 10s Триггерный триггер Со временем режим Поднимающийся край или падающий край Временной диапазон 20ns ~ 10s Альтернативные триггер Триггер на CH1 Внутренний триггер: край, ширина импульса, видео, наклон Триггер на CH2 Внутренний триггер: край, ширина импульса, видео, наклон Триггер счетчик частоты Считывания разрешение 6 цифр Точность (обычная) ± 30ppm (включая все Частотные ошибки и ± 1 ошибки подсчета) Частотный диапазон Переменный ток, от 4 Гц до номинальной полосы пропускания Источник сигнала Режимы ширины импульса или триггера края: все доступные источники триггера Частотомер всегда измеряет источник запуска, в том числе когда получение осциллографа прерывается из-за изменения состояния запуска или получения одного события съемки. Режим триггера ширины импульса: осциллограф подсчитывает импульсы значительной силы внутри окна измерения 1s, которые квалифицируются как триггерные события, например, узкие импульсы в PWM импульсном шлейфе, если установить в <режим, а ширина-в относительно малое время. Режим триггера кромки: осциллограф подсчитывает все края достаточной величины и правильной полярности. Режим запуска видео: счетчик частот не работает. Мера Измерение курсора Разница напряжения между курсорами: △V Разница во времени между курсорами: △T Взаимный △T в герцах (1/& Delta;T) Авто Measuerment Частота, период, среднее, Pk-Pk, цикли RMS, минимум, максимум, Время нарастания, время падения, + Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF Источник сигнала режим Сигналов сопротивление DC-25MHz Частота дискретизации 200MHzDDS Выходной сигнал Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC Частота Разрешение 0.1% Сигналов глубины 2KSa Разрешение по вертикали 12bit Стабильность частоты <30ppm Сигналов диапазон -3,5 В ~ + 3,5 в Выходное сопротивление 50Ω Выходной ток 50mA Ipeak = 100mA Система BW Натяжной канат длиной 25 м Коэффициент гармонических искажений -50 дБ (1 кГц),-40 дБ (10 кГц) Общие характеристики Дисплей Тип дисплея 7 дюймов 64K цветной TFT (диагональный жидкокристаллический) Разрешение дисплея 800 по горизонтали на 480 по вертикали А также контрастности монитора Регулируемый (16 передач) с индикатором хода Зонд компенсатор выход Выходное напряжение (стандартное) Около 5Vpp в ≥ 1 МОм нагрузки Частота (обычная) 1 кГц Блок питания Напряжение питания 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ Потребляемая мощность <30W Предохранитель 2A, T рейтинг, 250 В На окружающую среду Температура Работа: от 32 ℉ до 122 ℉ (от 0 ℃ до 50 ℃); Не работает: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃) Метод охлаждения Конвекционная печь Влажность + 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% Относительная влажность; 106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность Высота над уровнем моря Работа: ниже 3000 м (10000 футов); Нерабочее состояние: ниже 15000 м (50000 футов) Механические часы Размер Длина 385 мм, ширина 200 мм, высота 245 мм Вес 3,5 кг (с упаковкой); 2,08 кг (без упаковки)

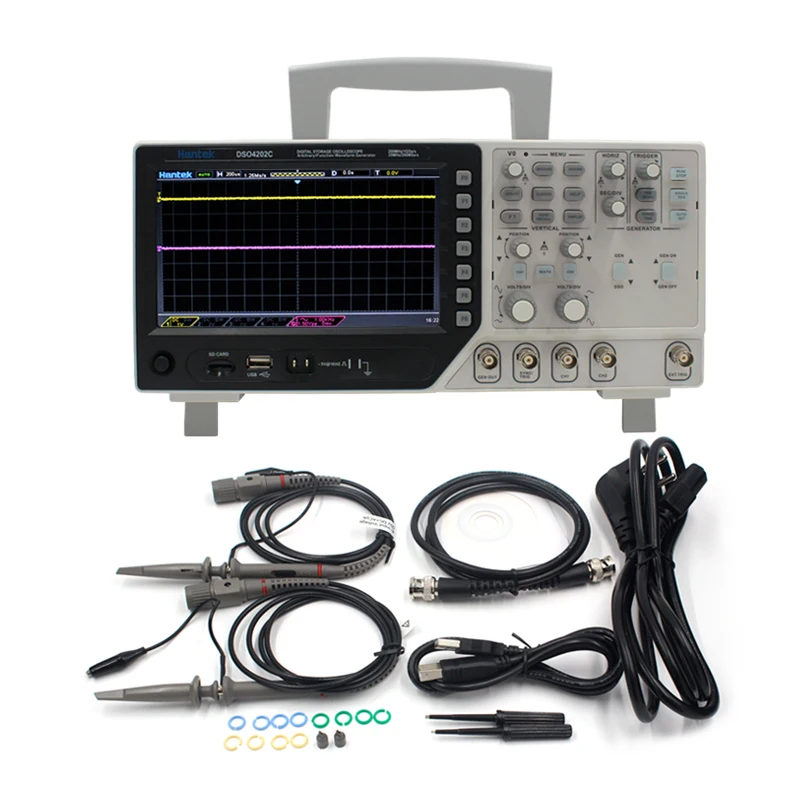

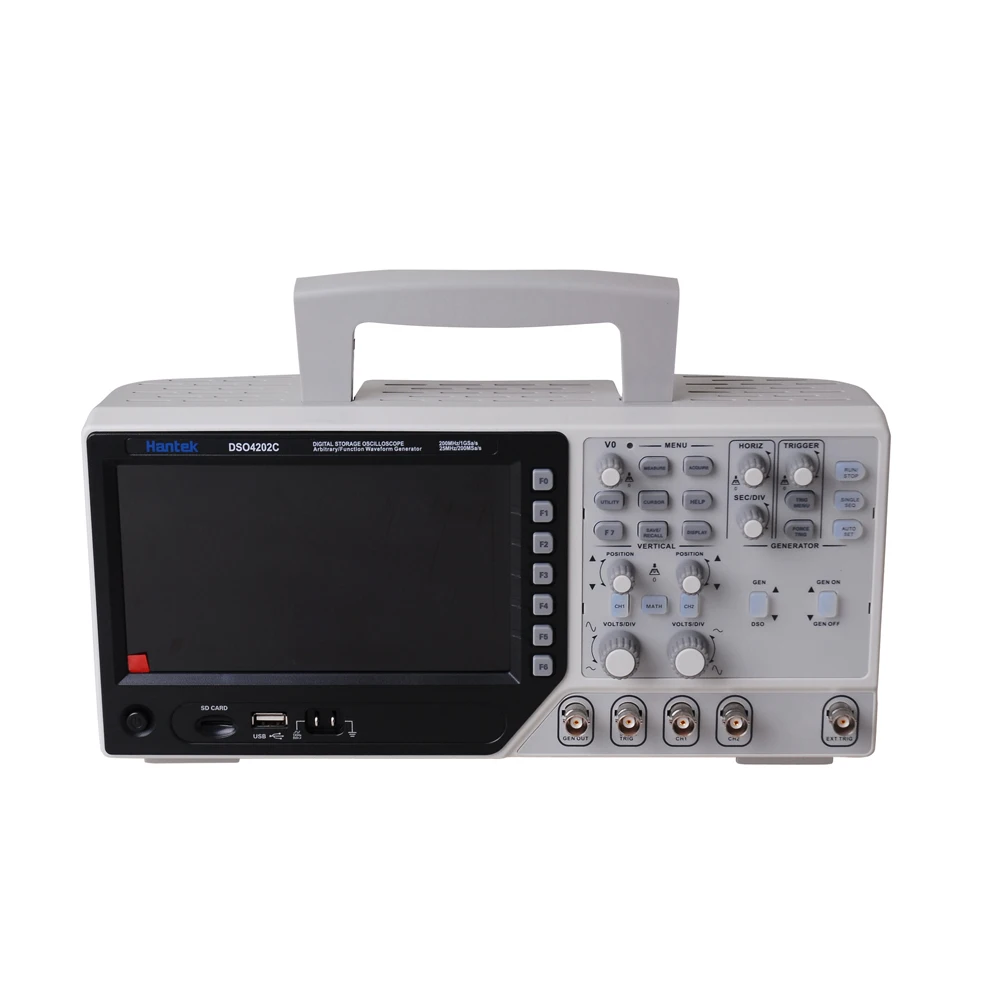

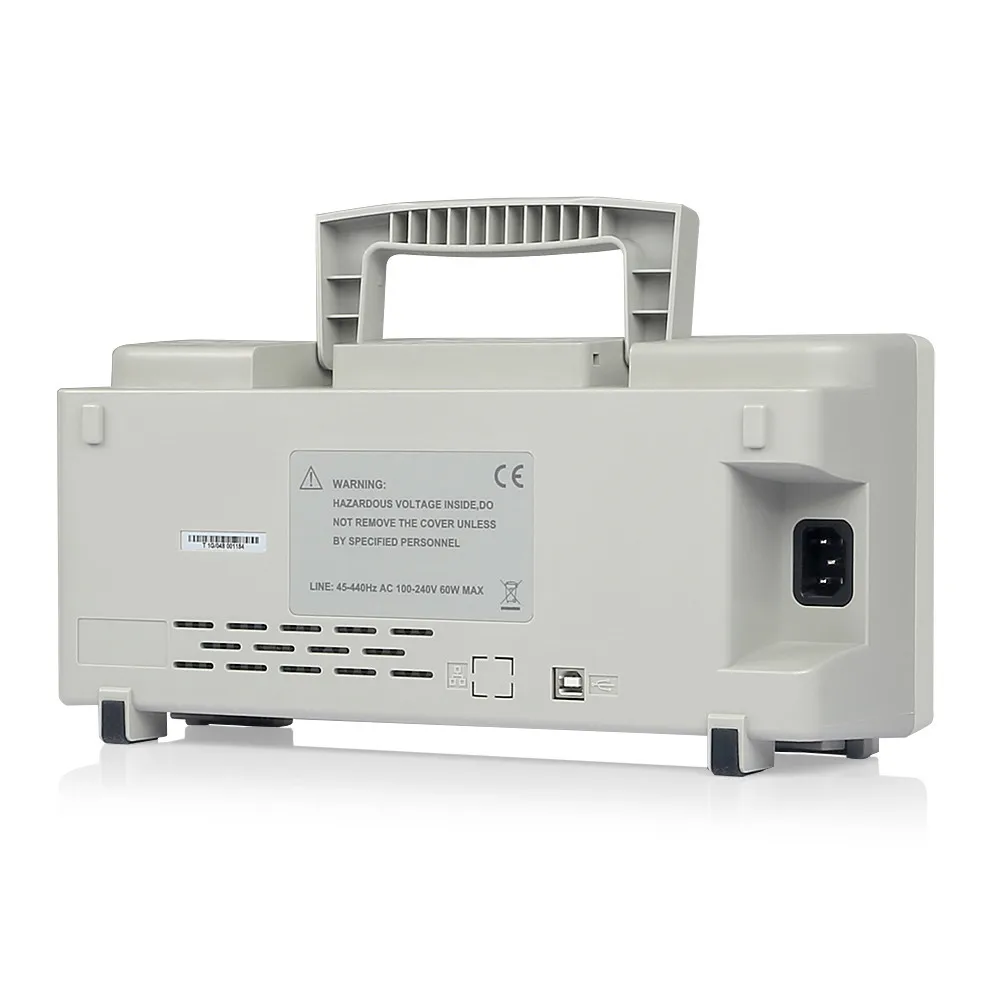

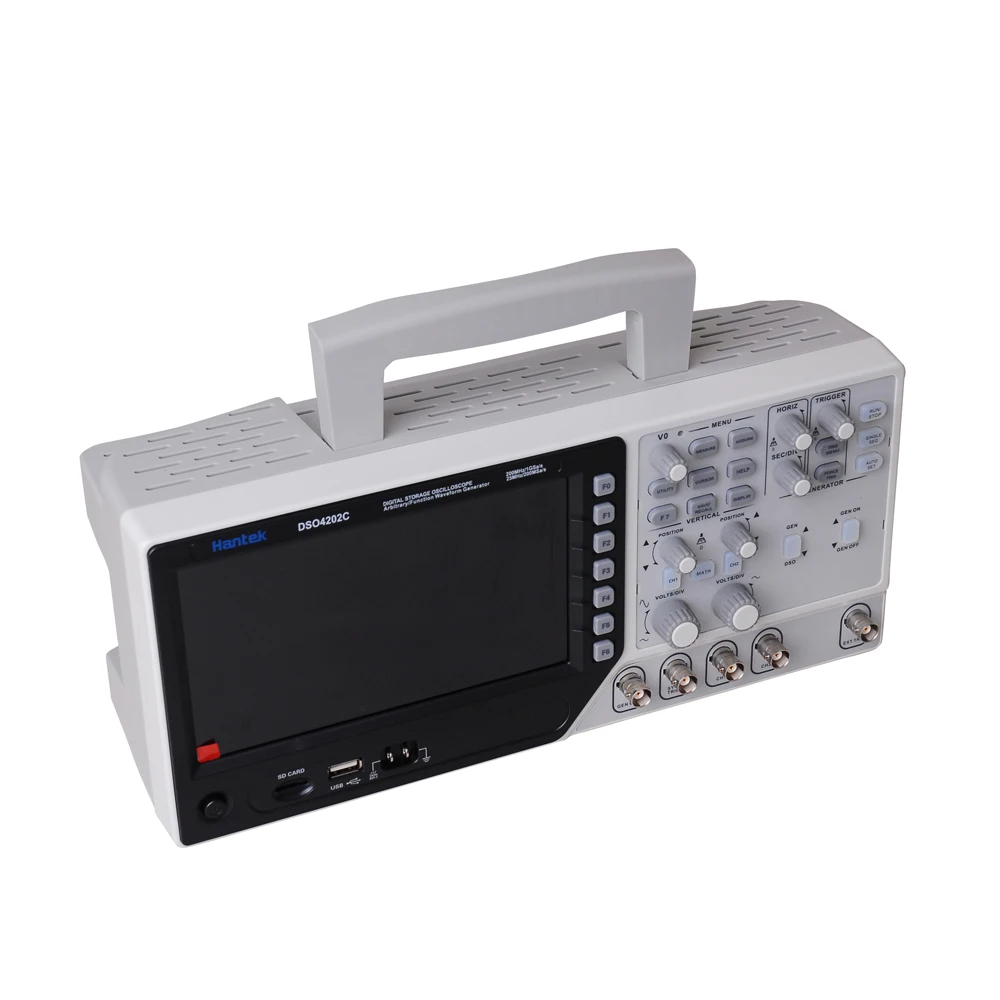

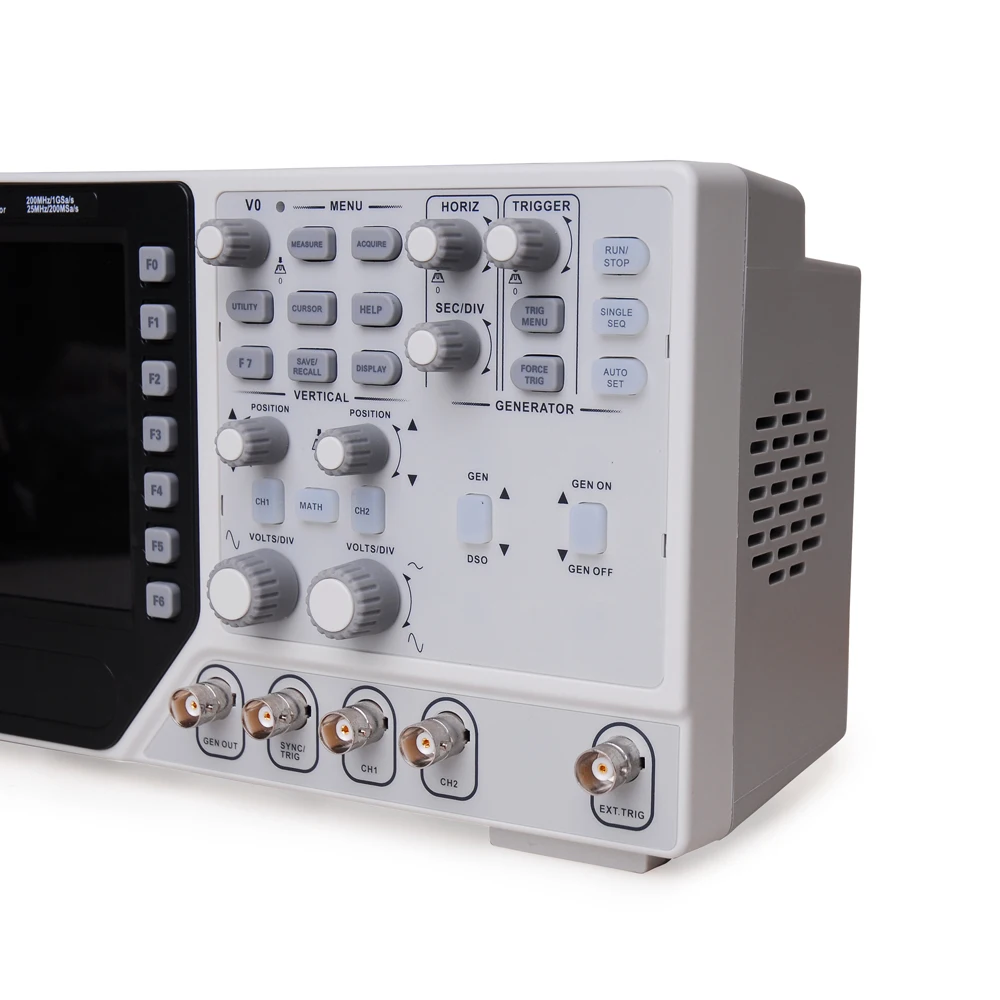

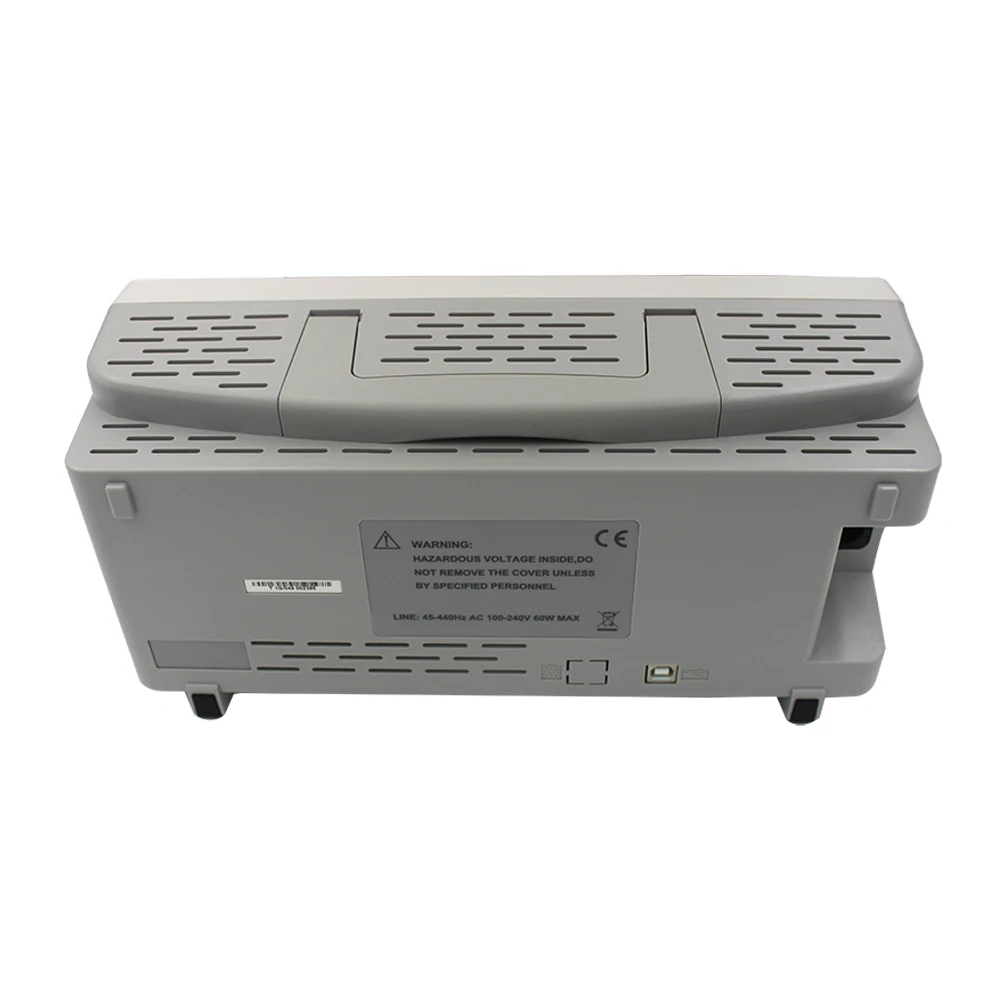

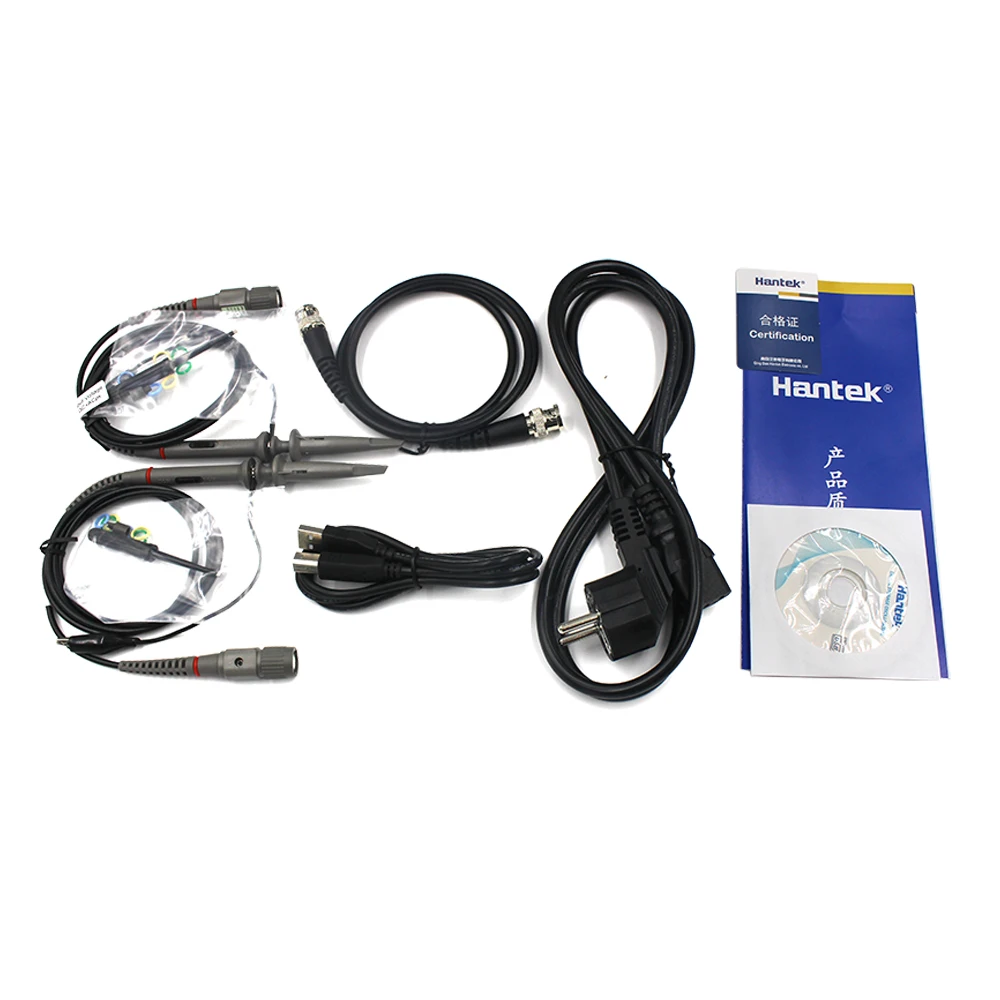

Изображение продукта
