Фотоаппаратов моментальной печати 7 S 16A PCM/PCB/BMS для 24 V литиевая 18650 аккумуляторная

Фотоаппаратов моментальной печати 7 S 16A PCM/PCB/BMS для 24 V литиевая 18650 аккумуляторная

Примечания: см. таблицу ниже, чтобы найти подходящие модели.

3 S 10A-200A

8 S 10A-200A

14S10A-200A

20S10A-200A

4S 10A-200A

10S10A-200A

15S10A-200A

21S10A-200A

6 S 10A-200A

12S10A-200A

16S10A-200A

24S10A-200A

7S10A-200A

13S10A-200A

17S10A-200A

LTO BMS

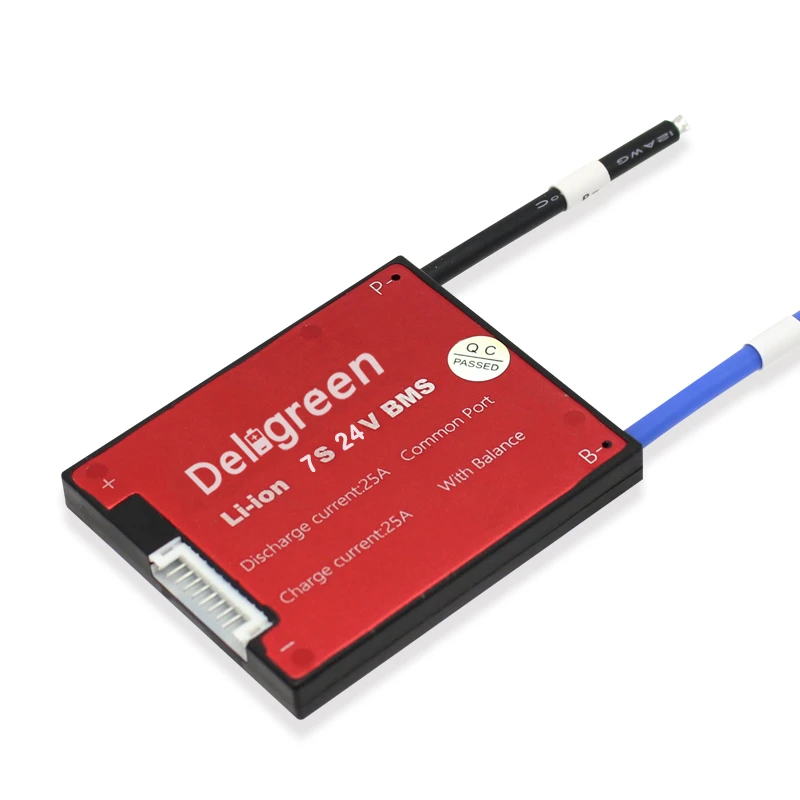

Модель: DG7S16A

Постоянная Разрядка ток: 16A

Постоянный ток заряда: 16А

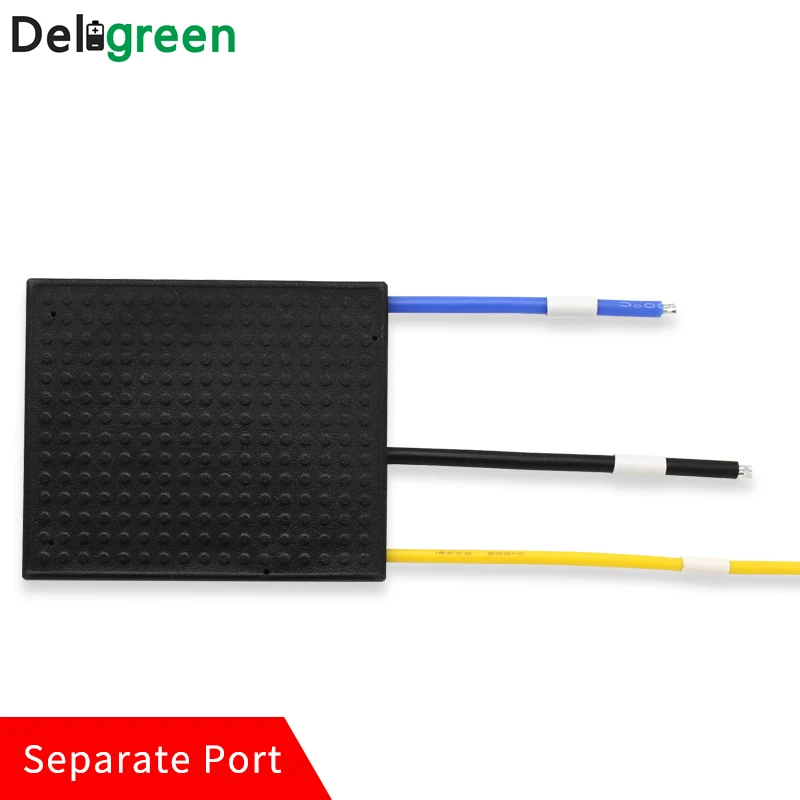

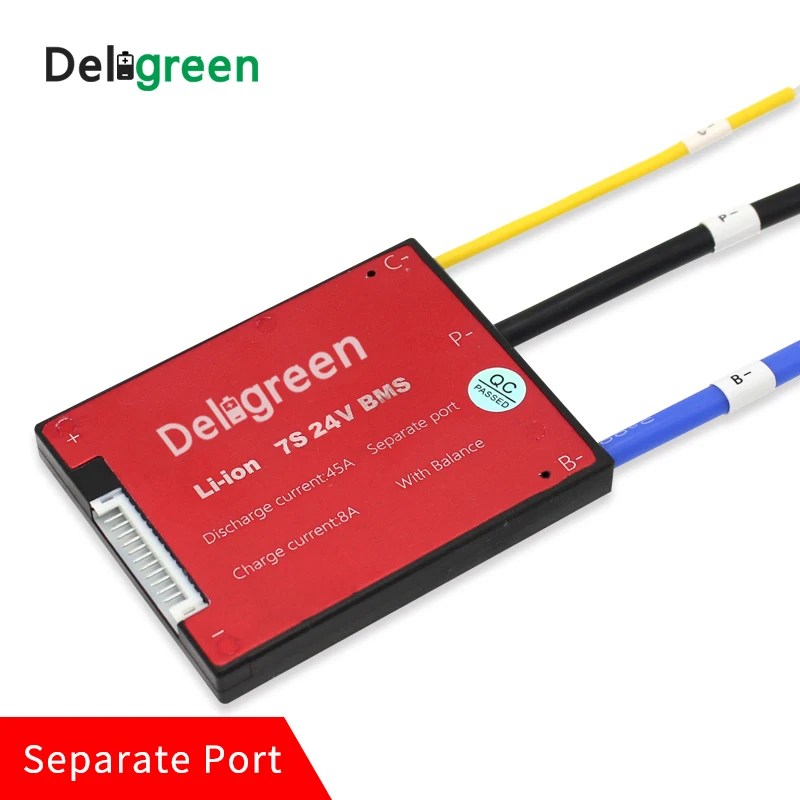

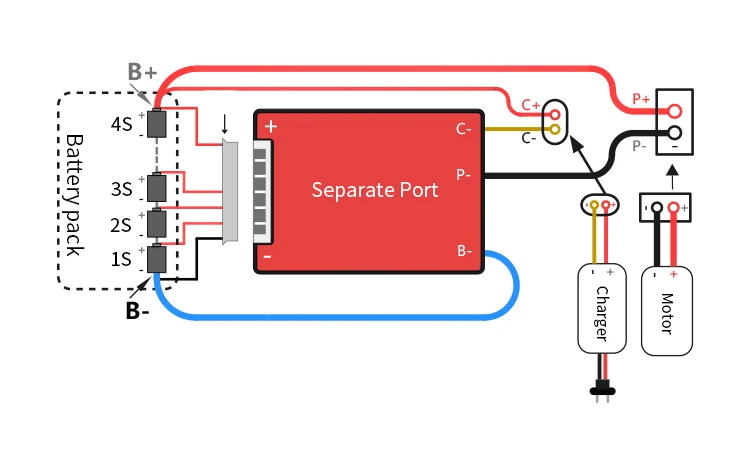

Провод зарядки и разрядка разделены.

Мы можем настроить любую печатную плату от 2 S до 24 S литиевых батарей с различным током.

DG7S16A PCB используется для 7 серий аккумуляторной батареи.

Мы можем разработать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и литий-полимерных и т. д.

Основные функции: защита от перегрузки, защита от разрядки, защита от тока, защита от короткого замыкания, защита от температуры и т. д.

◆Используйте высокое качество (A-level) Защитная интегральная схема, от решения Seiko из Японии.

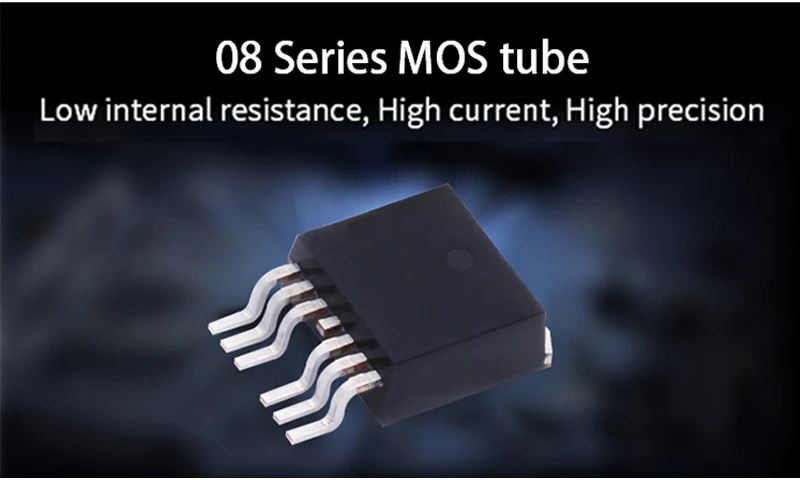

◆Сильная нагрузка, постоянная разрядка тока 16А, использование высокого напряжения сопротивления, низкий внутренний

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждение.

◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен при зарядке или разрядке.

Функция защиты от тока и короткого замыкания очень надежная.

Долгое время короткого замыкания нагрузки не повлияет на PCB и аккумулятор.

Защита температуры во время зарядки и разрядки.

◆Extreme низкое энергопотребление. Расход всего устройства меньше 50uA.

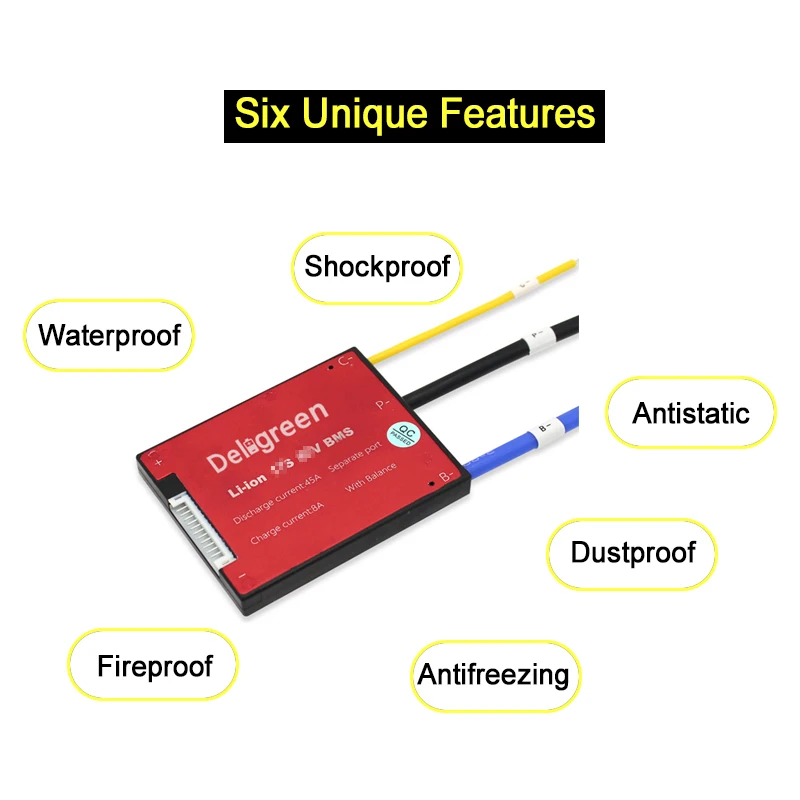

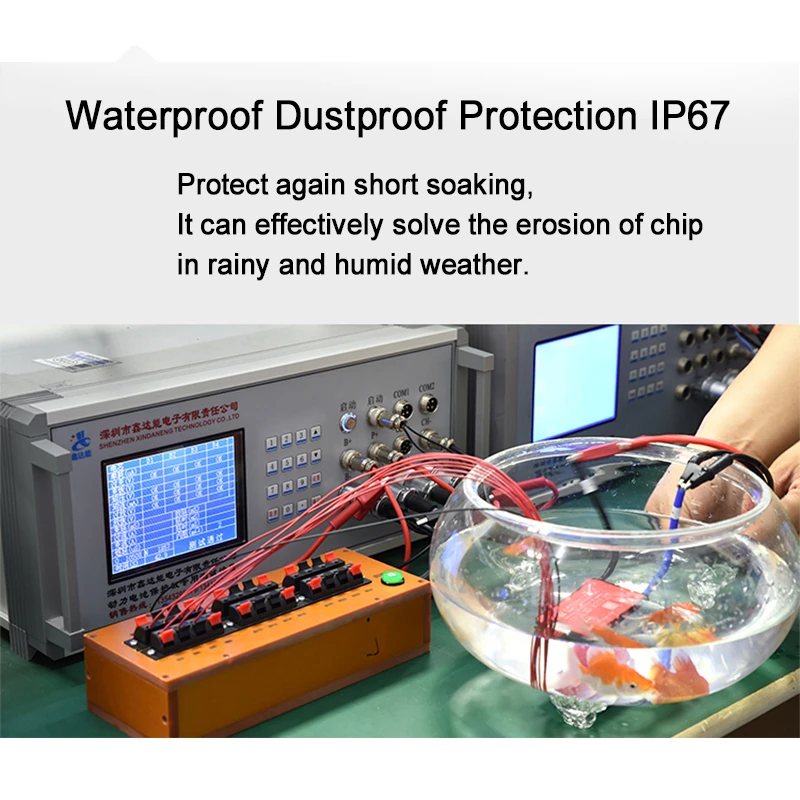

◆PCB использует высокое антикоррозионное, высокое водонепроницаемость, высокое сопротивление ESD Формальное покрытие

1 какой ток PCB мне следует выбрать?

Возьмите 13 S 48 V пакет в качестве примера: какой BMS вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего

Контроллер. Ниже 350 Вт, вы можете выбрать 16A. Ниже 500 Вт, вы можете выбрать 18A, ниже 800 Вт, вы можете выбрать 35A. Ниже 1 кВт, вы можете

Выберите 60A. Выше 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами свободно.

2 могу ли я использовать больший размер PCB, чем он должен?

Предположим, что вам нужно 60А PCB, но вы выбрали 80А, это нормально.

80A обеспечивает более высокий ток. Ничего плохого, но немного более высокая цена.

Но если вы выбираете 50А, извините, что он слишком маленький. Так что вы можете выбрать более высокие спецификации, но не можете выбрать более низкие, чем это должно было быть.

3 какой тип зарядного устройства мне выбрать?

Литиевая батарея должна заряжаться литиевым зарядным устройством. Вы не можете заряжать его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство

Это может повредить MOSТруба BMS.

4 Если у меня есть BMS, нужны ли мне какие-либо балансы?

Да, если вы можете добавить танцоров QNBBM, это будет идеально.

Основная функция BMS заключается в том, чтобы предотвратить перезаряжение или разряжение аккумуляторов, перегрев и т. д.

Все BMS в мире слабы в балансировке.

С добавленными balancers срок службы батарей будет длиннее и емкость будет полностью использована.

5 как осуждать, если мой BMS сломался или нет?

Если вы хотите узнать, является ли BMS хорошим или нет, пожалуйста, используйте мультиметр и посмотрите, находится ли Напряжение каждой ячейки близко друг к другу или нет. В тех случаях, когда

Volt разница1 В, батарея будет иметь такую Производительность: расстояние вождения короткое, отключается при запуске, время зарядки очень

Короткий. в такой ситуации, некоторые батареи являются дефектными.Когда BMS сломался, батарея не может быть разряжена, когда вы измерили

Напряжение батареи нормальное.

Содержание

Технические характеристики

Блок

Примечания

Разряда

Постоянная разрядка тока

16

А

Пиковый ток разряда

50

А

Зарядка

Зарядное напряжение

29,4

V

Ток заряда

8 А (макс.)

А

Защита от перезарядки защиты

Защита от перезарядки вольт

4,25 ±0. 05

V

Защита от перегрузки вольт задержка

0,5

S

Защита от перезарядки вольт релиз

4,19 ±0. 05

V

Мощность балансировки

Мощность баланс вольт

4,18

V

Баланс выпуска вольт

4,18

V

Баланс тока

35

MA

Защита от разрядки

Защита от разрядки обнаружения вольт

2,8 ±0. 05

V

Защита от разрядки обнаружения задержки

0,5

S

Защита от разрядки вольт релиз

3,0 ±0. 05

V

Защита от перегрузки по току

Перегрузки по току обнаружения вольт

150

МВ

Перегрузки по току обнаружения задержки

9

MS

Защита от перегрузки по току

50

А

Перегрузки по току защиты релиз

Разъединитель нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Внешняя нагрузка защита от короткого замыкания

Защита от короткого замыкания для обнаружения задержки

250

Свяжитесь с нами

Защита от короткого замыкания для обнаружения релиз

Разъединитель нагрузки

Температура

Защита

Защита от перегрева

Нет

℃

Могут быть выполнены по индивидуальному заказу

Сопротивление

Основная электроплата резистор

≤10

МОм

Само-

Расход

Рабочий ток

≤50

МкА

Сонный ток (когда батарея перегружена)

≤12

МкА

Рабочая температура

Температурный диапазон

-30/+ 80

℃
