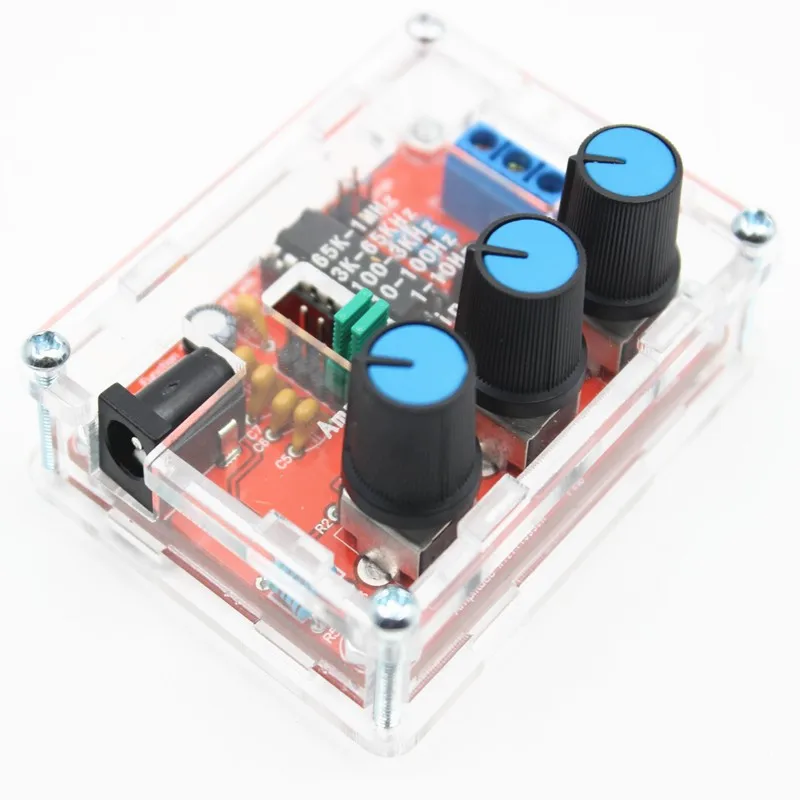

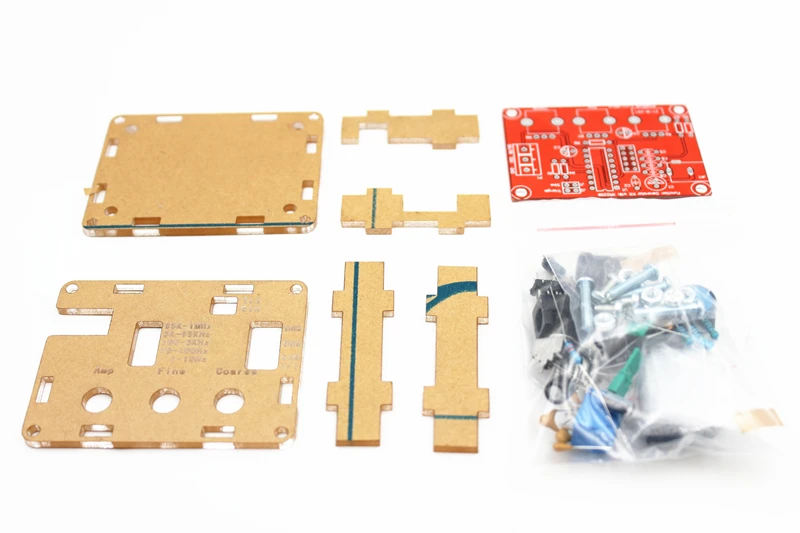

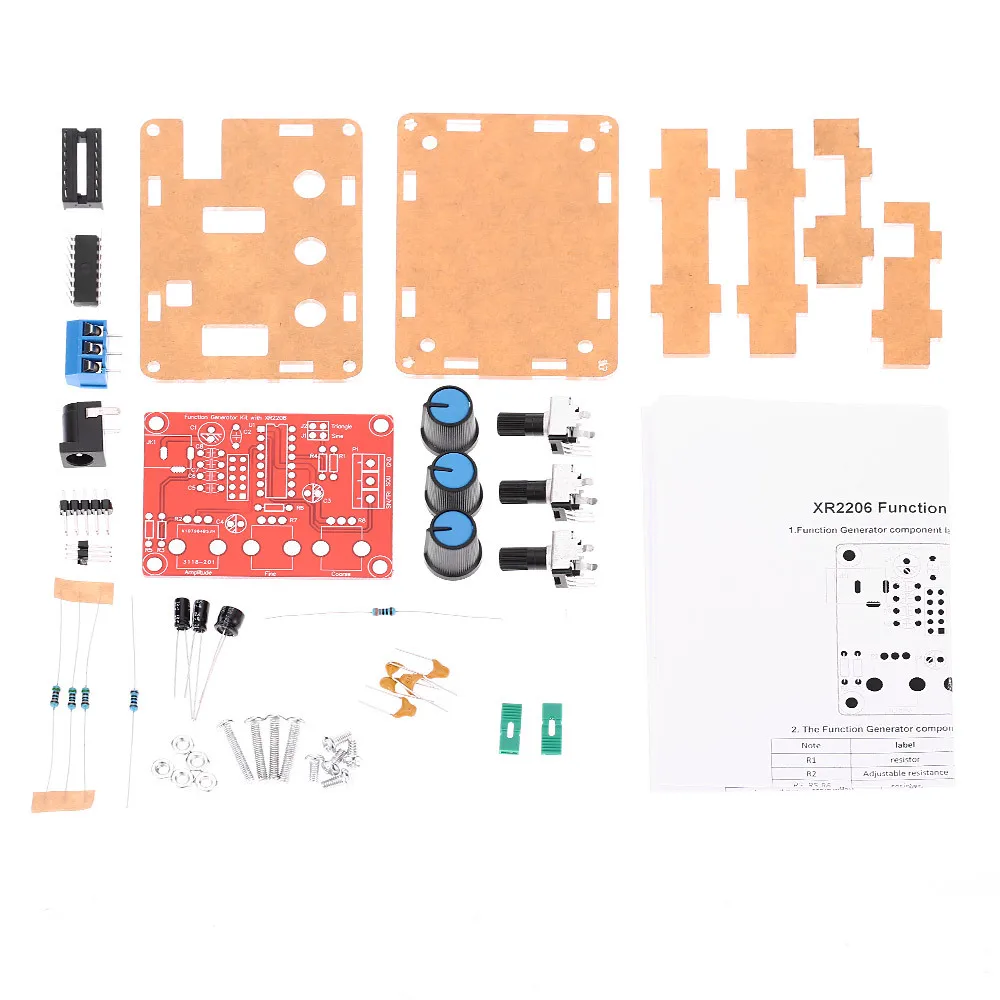

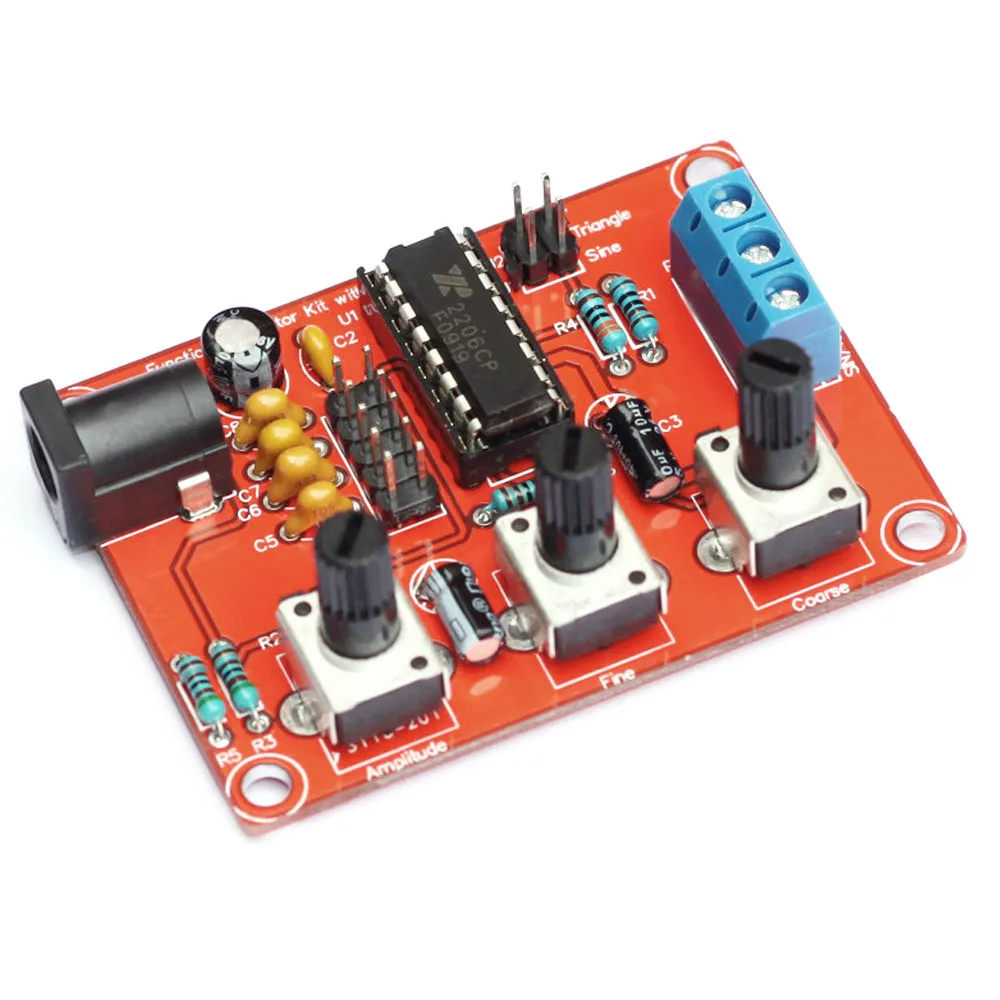

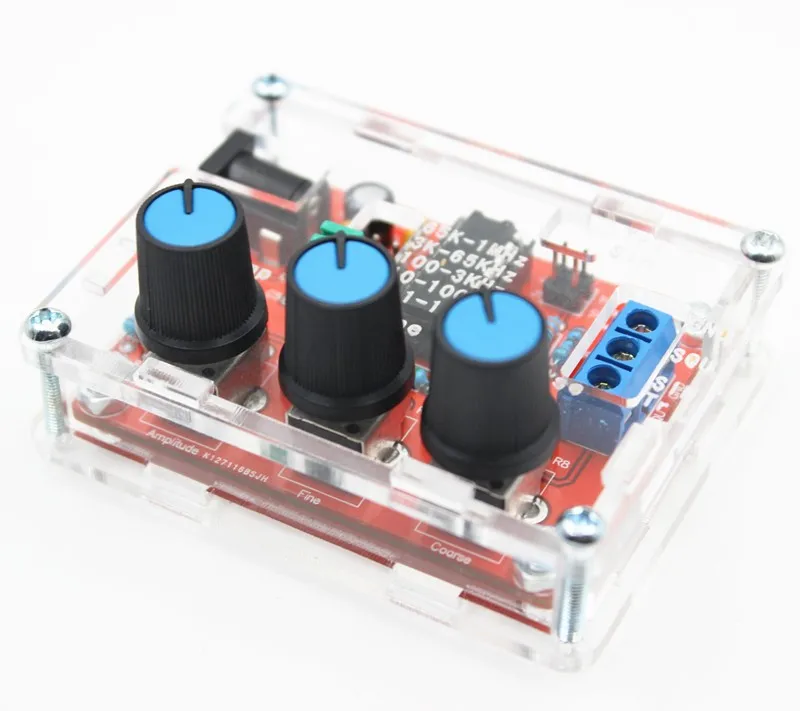

  • Функция сигнала Генератор набор для домашнего мастера - Фото №1
  • Функция сигнала Генератор набор для домашнего мастера - Фото №1
  • Функция сигнала Генератор набор для домашнего мастера - Фото №1
  • Функция сигнала Генератор набор для домашнего мастера - Фото №1
  • Функция сигнала Генератор набор для домашнего мастера - Фото №1
  • Функция сигнала Генератор набор для домашнего мастера - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Feb-20-2026 883.57 руб. 901.34 руб. 892 руб.
    Jan-20-2026 716.41 руб. 730.69 руб. 723 руб.
    Dec-20-2025 869.64 руб. 886.36 руб. 877.5 руб.
    Nov-20-2025 862.98 руб. 879.73 руб. 870.5 руб.
    Oct-20-2025 688.97 руб. 702.93 руб. 695 руб.
    Sep-20-2025 848.31 руб. 865.80 руб. 856.5 руб.
    Aug-20-2025 841.60 руб. 858.39 руб. 849.5 руб.
    Jul-20-2025 834.46 руб. 851.6 руб. 842.5 руб.

    Новые товары

    Характеристики

    Функция сигнала Генератор набор для домашнего мастера

    Описание товара

    Напряжение питания: 9-12 В DC вход
    Формы сигнала: квадрат, синус и треугольник
    Сопротивление: 600 Ом + 10%
    Частота: 1 Гц-1 МГц
    Синусоида
    Амплитуда: 0-3 в при входе 9 В постоянного тока
    Искажение: менее 1% (при 1 кГц)
    Плоскость: + 0,05 дБ 1 Гц-100 кГц
    Прямоугольная волна
    Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
    Время подъема: менее 50 НС (при 1 кГц)
    Время падения: менее 30ns (при 1 кГц)
    Симметрия: менее 5% (при 1 кГц)
    Треугольной формы волны
    Амплитуда: 0-3 в при входе 9 В постоянного тока
    Линейность: менее 1% (до 100 кГц) 10 мА


    2. Таблица параметров функционального генератора

    Обратите внимание

    Этикетка

    Тип

    Параметры

    R1

    Резистор

    1 K

    Независимо от того, полярность

    R2

    Регулируемые сопротивление

    B503 = 50 K

    (По экранной печати)

    R3, R5, R6

    Резистор

    5,1 K

    Независимо от того, полярность

    R4

    Резистор

    330

    Независимо от того, полярность

    R7

    Регулируемые сопротивление

    B503 = 50 K

    (По экранной печати)

    R8

    Регулируемые сопротивление

    B104 = 100 K

    (По экранной печати)

    C1,

    Электролитический конденсатор с алюминиевой крышкой

    100 мкФ

    Положительные короткие ноги отрицательные длинные ноги

    C2

    Неполярные конденсаторы

    104

    Независимо от того, полярность

    C3, C4

    Электролитический конденсатор с алюминиевой крышкой

    10 мкФ

    Положительные короткие ноги отрицательные длинные ноги

    C5

    Неполярные конденсаторы

    105

    Независимо от того, полярность

    C6

    Неполярные конденсаторы

    473

    Независимо от того, полярность

    C7

    Неполярные конденсаторы

    222

    Независимо от того, полярность

    C8

    Неполярные конденсаторы

    101

    Независимо от того, полярность

    U1

    IC

    XR2206

    (По экранной печати)

    JK1

    Разъем питания постоянного тока



    (По экранной печати)

    J1

    2PIN корпус перемычки

    XM2.54

    Независимо от того, полярность

    J2

    2PIN корпус перемычки

    XM2.54

    Независимо от того, полярность

    P1

    Сигнальный провод терминала



    (По экранной печати)

    J3

    2*5 P перемычка





    3. При установке сварки выполните следующие действия:

    1. Компоненты сварки передней панели, от низких до высоких, а именно первые низкие сварочные компоненты, такие как конденсатор, резистор, Диод и т. д.

    2. Сварочный IC Разъем, клеммные блоки, наконец разъем питания, регулируемый потенциометр.

    3. задняя часть с диагональными плоскогубцами, чтобы отрезать короткие булавки как можно больше

    4 отладки шаги:

    1 после завершения сварки на интегральную схему, XR2206, обратите внимание на направление интегральную схему, вставьте может привести к повреждению чип!

    2. Проверьте IC, против, например, анти, пожалуйста, своевременную коррекцию.

    3. Вставьте блок питания, блок питания для порта 5,5*2,1, внутренний, наружный, отрицательная полярность. Для напряжения питания 9-12 В. Сигнал не может быть стабильным в течение более 12 В

    5, используя шаг

    1. J1 заглушка крышки, Син/TRI синие клеммы Выходная Синусоидальная волна (Примечание J1, J2 можно вставить только один)

    2. J2 заглушка крышки, Син/TRI синие клеммы выход треугольная волна (Примечание J1, J2 можно вставить только один)

    3. blue синий выходной пульс

    4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны

    5. тонкая регулировка частоты

    6. грубая: частота грубой регулировки

    6 схема функционального генератора
