A25 для Arduino DRV8825 шаговый Драйвер 4-слойный PCB и радиатор Reprap RA 1 4 StepStic | Обустройство

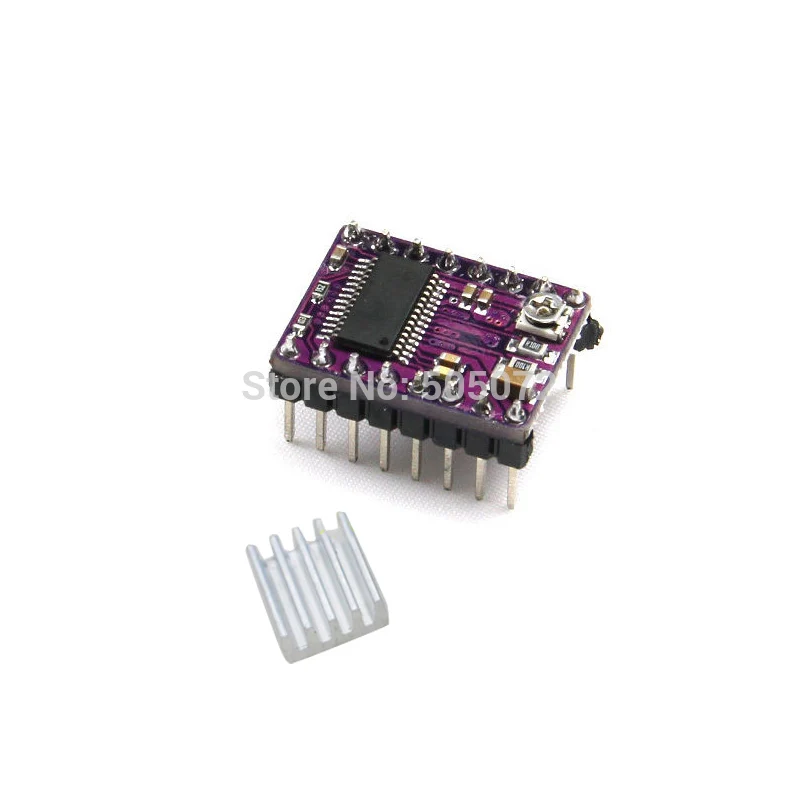

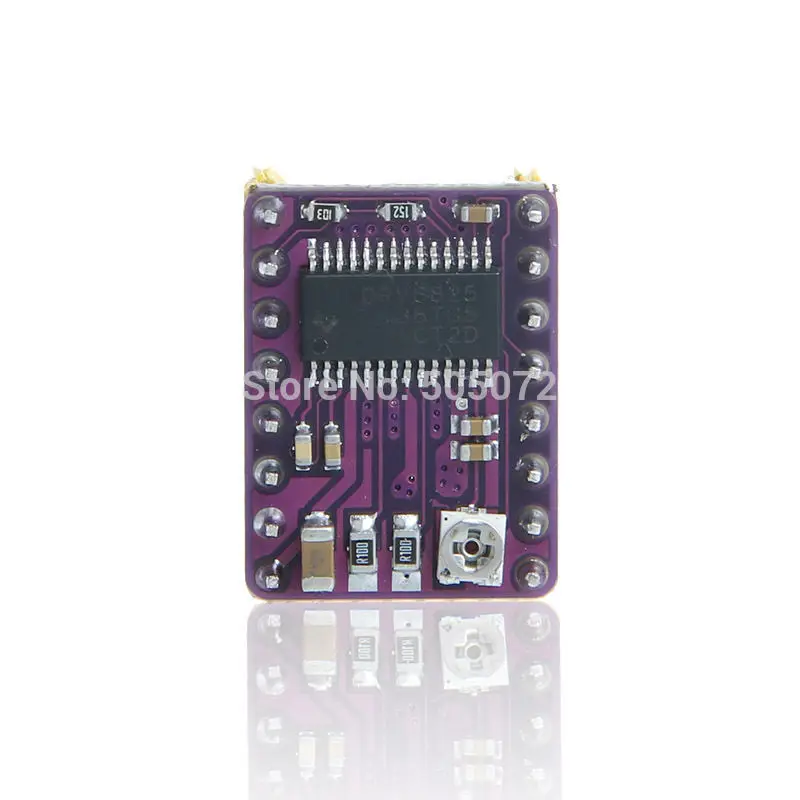

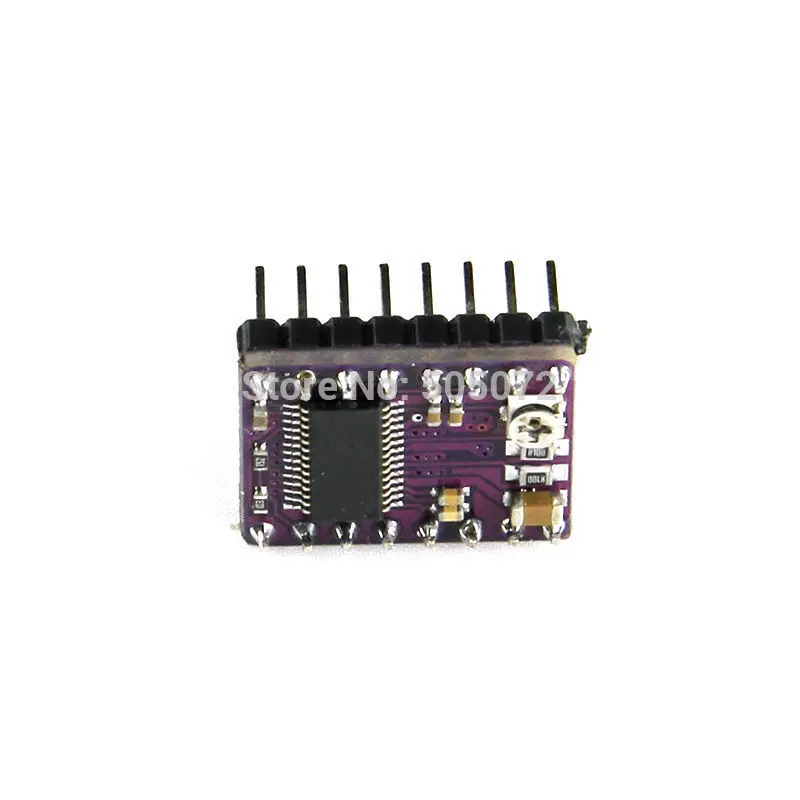

Описание  Описание:   Драйвер шагового двигателя DRV8825 является разделительной доской для микрошагового биполярного шагового двигателя TI DRV8825. Модуль имеет pinout и интерфейс, которые почти идентичны тем из наших A4988 шагового двигателя платы драйвера, таким образом, он может быть использован в качестве более высокой производительности замены для этих досок во многих приложениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестью микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2-45 В и может доставить до приблизительно 1,5 А на фазу без теплоотвода или принудительного воздушного потока (рассчитан на до 2,2 а на катушку с достаточным дополнительным охлаждением).     Особенности:   Простой интерфейс управления шагами и направлением   Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг   Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей   45 в Максимальное напряжение питания   Встроенный регулятор (нет внешнего логического напряжения)   Может напрямую взаимодействовать с системами 3,3 В и 5 В   Температурное выключение, отключение по току и блокировка под напряжением   Защита от короткого замыкания и короткого замыкания   4-слойная, 2 унции меди PCB для улучшения теплоотвода   Открытая жесткая наземная прокладка под драйвером IC на нижней части печатной платы   Размер модуля, pinout и интерфейс совпадают с размерами наших A4988 шаговых приводов двигателей в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)     Обратите внимание: шаговый Драйвер drv8825 и радиатор разделены. Они не наклеиваются вместе.     Комплектация:   1 шаговый драйвер DRV8825   1 х радиатор
