Мельчайший приемник RadioLink R6DS RX PPM PWM SBUS выход 2 4G 6CH 3ms отклик для FPV вертолет-Дрон AT9

Мельчайший приемник RadioLink R6DS RX PPM PWM SBUS выход 2 4G 6CH 3ms отклик для FPV вертолет-Дрон AT9

Радиолин R6DS, 2,4G 6 каналов приемник, DSSS и FHSS Спектр распространения работает синхронно, используется для радиолиновых передатчиков AT9, AT9S и AT10. SBUS, PPM и PWM сигнал можно работать одновременно.

Два режима работы:

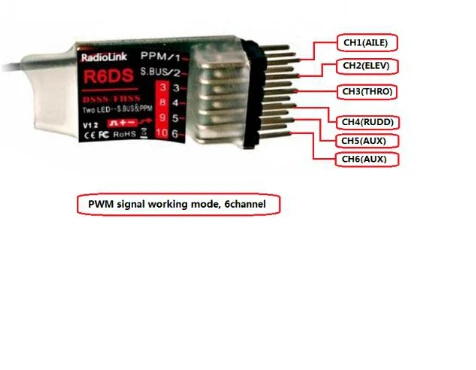

(1) выходной сигнал PWM режим работы: Красный светодиодный индикатор показывает сигнал PWM, 6 каналов полностью.

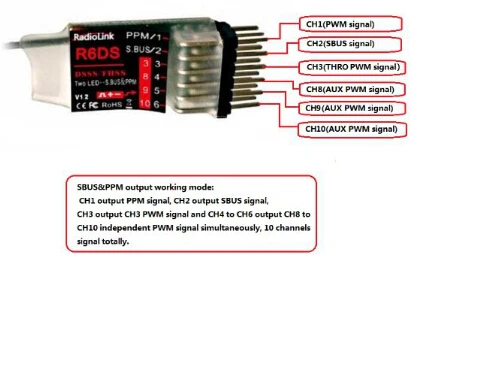

(2) SBUS/PPM и PWM выходной сигнал рабочий режим: синий/фиолетовый светодиодный индикатор показывает SBUS/PPM выход сигнала, CH1 выход PPM сигнала, и CH2 выход SBUS сигнала, CH3 выход CH3 PWM сигнал (для вертолета) и CH4 на CH6 выход CH8 на CH10 независимый PWM сигнал одновременно, 10 каналов сигнала полностью.

SBUS/PPM и PWM изменение сигнала:
Короткое нажатие на переключатель ID SET два раза в течение 1 секунды, сигнал изменяется от нормального PWM до SBUS/PPM. Красный светодиодный индикатор указывает на нормальную ШИМ-и синий/фиолетовый-на SBUS/PPM.

Характеристика продукта:
1.DSSS и FHSS действуют идеально на анти-помехи, особенно на 433 и передачи графа.
2. Выход SBUS, PPM и PWM сигналов одновременно.
3. Высокая скорость отклика, 3 мс для всех каналов параллельно.
4. Высокая точность 4096, 0.25us каждый бит гарантирует стабильность каждого сервопривода.
5.Sub миниатюрного размера, полностью весов 3,4 грамм, никогда не нагрузку на ваши дроны-лучший выбор для ваших светильник беспилотные летательные аппараты.
6. Все каналы реагируют параллельно, всего 3 мс.
7. Специально используется для светильник беспилотные летательные аппараты, Совместимость со всеми f светильник контроллеров, таких как DJI NAZA, ZERO TECH, PIX, APM, MINI APM, NAZE32 и CC3D и т. д.
8. Один кабель подключается к полетному контроллеру, легко устанавливается

Установка антенны приемника:
1. Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.
2. Большая модель самолета может иметь некоторые металлические детали, препятствующие сигналу; В этом чехол антенны должны быть размещены с обеих сторон модели. Тогда наилучшее условие радиочастотного сигнала получено при любом полете.
3. Антенны должны храниться вдали от проводящих материалов, таких как металл и углерод, по крайней мере на полдюйма. Коаксиальная часть антенн не должна следовать этим рекомендациям, но не сгибайте ее в небольшом радиусе.
4. Держите антенны подальше от двигателя, ESC и других источников шума как можно больше.
5. Нажмите и удерживайте простую ссылку (ID SET) на одну секунду, теперь приемник начинает работать.
6. После того, как все вышеуказанные шаги завершатся, светодиодный индикатор включится и останется красным.
7. Приемник может быть упакован губкой или пеной для шокирующей защиты, когда он установлен на модель.

После того, как все вышеуказанные шаги завершены, выключите передатчик, а затем включите его, теперь программа функционирует, чтобы заверить его под контролем передатчика с правильным подключением.

Технические параметры

1. Каналы: Красный светодиодный индикатор предназначен для режима PWM. Синий светодиодный для SBUS/PPM, может быть расширен до 10 каналов.
2. Входная мощность: макс. 6 в
3. Расстояние управления: 600 метров воздуха, или даже дальше от вашего взгляда
4. Потребление тока: 38-45mA (5 В)

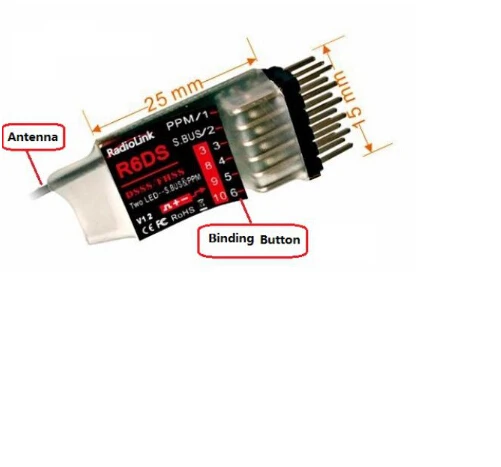

5. Размер: L×W = 25 × 15 мм
6. Вес: 3,4 грамм
7. Точность: 4096

R6DS, 2,4G 6CH приемник, DSSS и FHSS используется для элемента Radiolink AT9, AT10 и AT9S. Это новейший и самый маленький 6 каналов приемник радиосвязи.

Особенности:
DSSS & FHSS техника, супер анти-помехи и стабильность
Высокая скорость отклика, 3 мс для всех каналов параллельно
Максимальный вход напряжения составляет 6 в
Расстояние управления около 600 м
Высокая точность 4096, 0.25us каждый бит гарантирует каждый сервопривод стабильный
Мини-дизайн для удобной сборки и эксплуатации
Полностью весов 3,9g, никогда не нагрузку на ваши дроны
Сигнал PPM/SBUS может быть соединен с полетным контроллером через один кабель, легкая настройка
R6DS может выводить SBUS, PPM и PWM три сигнала одновременно
Специально используется для светильник беспилотные летательные аппараты, Совместимость со всеми f светильник контроллеров, таких как DJI NAZA, ZERO TECH, PIX, APM, MINI APM, NAZE32 и CC3D и т. д.

Технические характеристики:
Бренд: RadioLink
Модель: R6DS
Каналы: Красный светодиодный индикатор предназначен для режима PWM. Синий светодиодный для PPM. Фиолетовый светодиодный индикатор предназначен для режима SBUS.
Максимальное входное напряжение: 6 В
Потребление тока: 38-45 мА (Входное напряжение: 5 В)
Расстояние управления: около 600 м
Раздел точность 4096

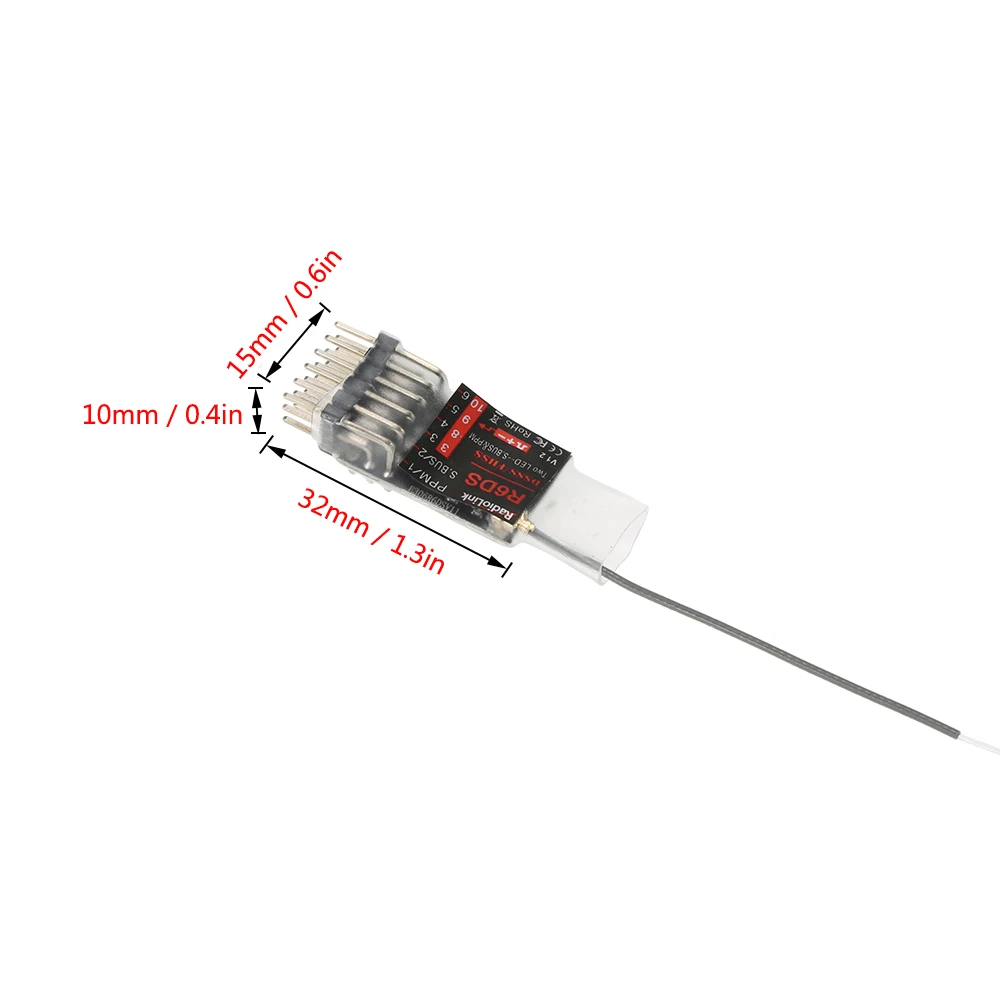

Размер изделия: 32*15*10 мм (без кабеля)
Вес товара: 3,9g

Посылка информации:
Посылка Размер: 5*3*1,2 cm/2,0*1,2 * 0.5in
Посылка Вес: 5g/0,2 oz
Поли посылка

Посылка список:
1 * радиоприемник R6DS
