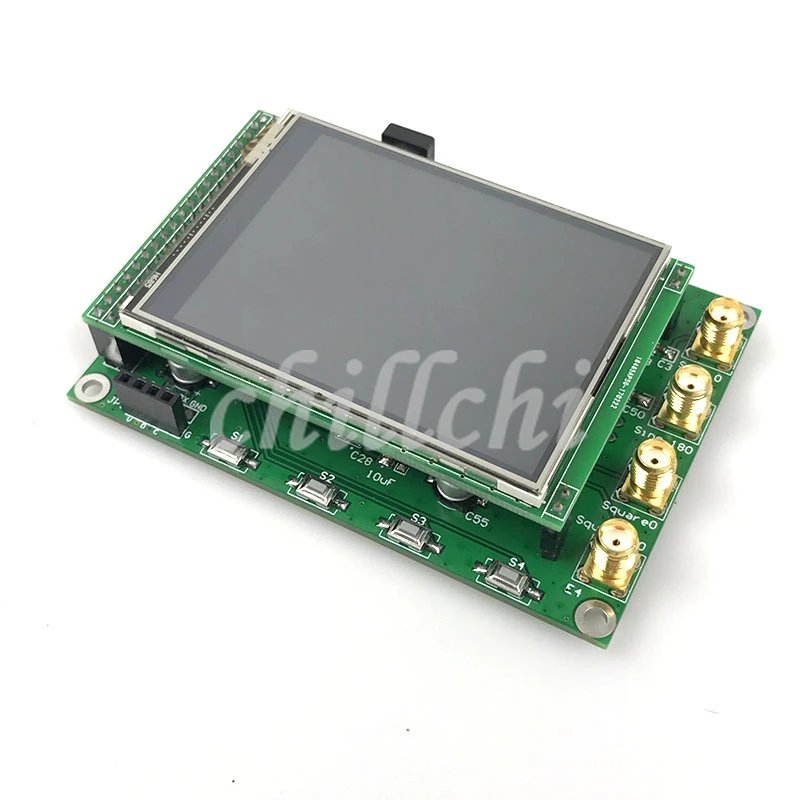

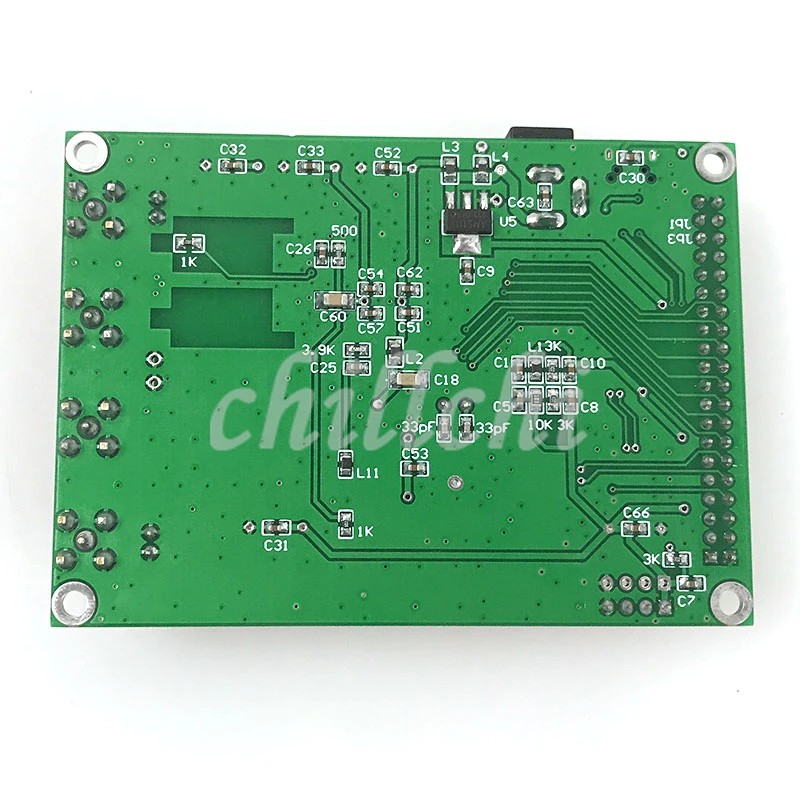

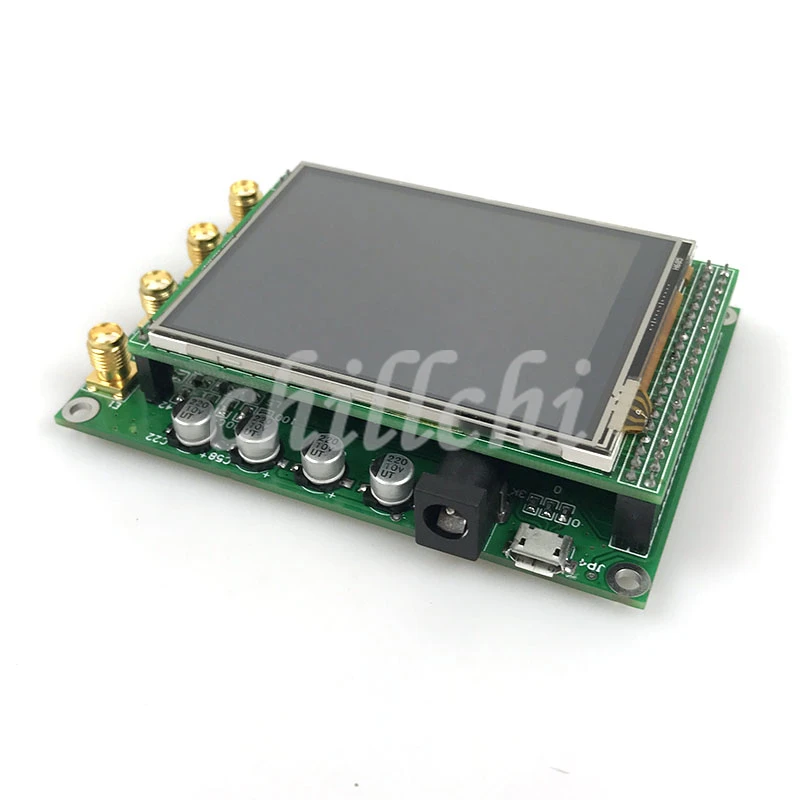

AD9850 DDSМодуль управления цветом

По умолчанию доставка AD9850;Характеристики модуля:

1. Наиболее полная функция модуля AD9850: есть функция управления частотой, фазой, амплитудой и квадратной волной, а также функция частоты развертки.

1. Через модуль можно быстро освоить Использование чипа AD9850, программа предоставляет очень ценную ссылку;

2, очень удобное управлениеAD9850Модуль, быстро мастерAD9850Функция модуля;

3. Цветной интерфейс очень красивый, управление сенсорным экраном, простота в эксплуатации;(Плата дисплея, чтобы быть осторожным, чтобы избежать повреждения штепсельной вилки, сенсорного экрана)

4, поддержкаAD9850Все функции, связанные с настройками параметров, могут расширить частоту, фазу;

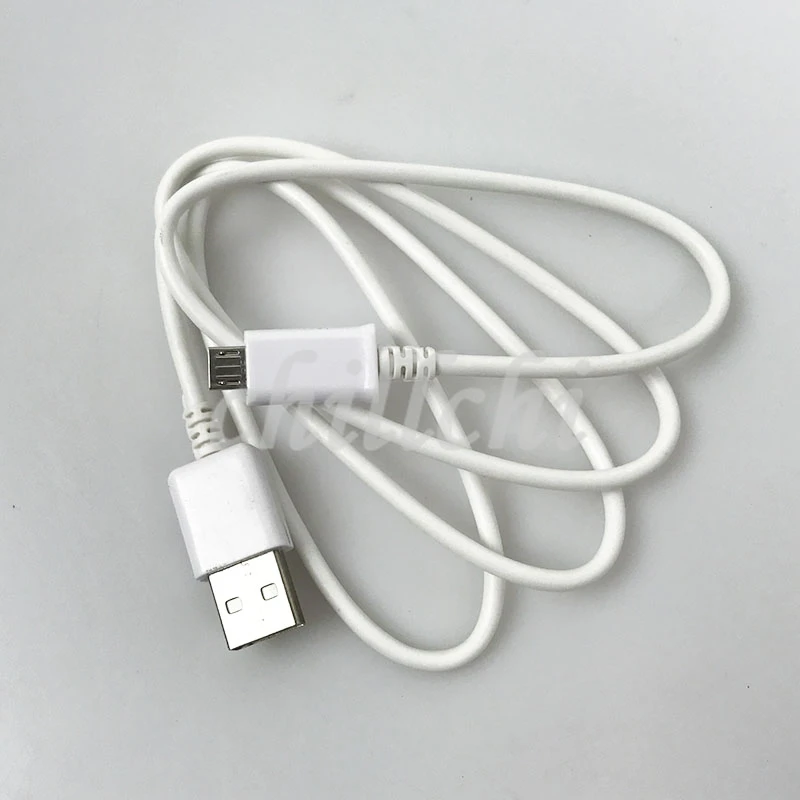

5. Использование USB порта питания,Используйте интерфейс mircoUSB (тип, который используется d на смартфонах сейчас).;

Два, выход 6 способов до 40 МГц дифференциального синусоидального волнового сигнала, Выходная часть фильтра низких частот, в то время как выход двух сигналов Lu Fangbo;

7. Управление программой амплитуды: точность контроля 10 бит;

8. Контроль рабочего цикла: 12 бит точность управления;

9, линейный подметания (рампы FSK), используя 32 бит высокоскоростной MCU (STM32F103), и AD9850 с параллельными режим управления;

10. Дизайн и материалы этого модуля очень особенные, чтобы улучшить стабильность и надежность модуля, чтобы помочь; Стабильность сигнала очень хороша.

Два, модуль измеряет форму волны:

50 Гц синусоида выход амплитуда 1V

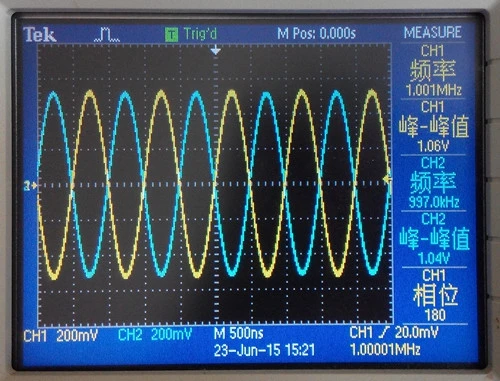

1 МГц Синусоидальная волна Выходная амплитуда 1 в

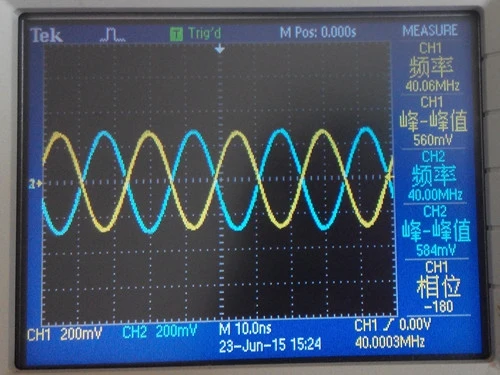

40 МГц Синусоидальная волна Выходная амплитуда более и 500 мВ

1 МГц квадратный волновой выход 5 В

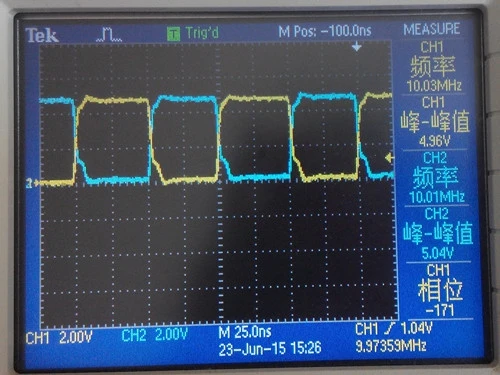

10 МГц квадратный волновой выход 5 В

Три, применение модуля:

1. Высокочастотный программируемый источник сигнала;

2, тест с источником сигнала (Синусоидальная волна, Fang Bo);

3. Обслуживание источника сигнала;

Четыре, параметры производительности модуля:

1, рабочее напряжение: 0.5A 5 вольт постоянного тока (напрямую через USB источника питания);

2, выход двух синусоидных волновых сигналов, разница в фазе 180 градусов;

Два Квадратных волнового сигнала, разница в фазе 180 градусов, рабочий цикл может быть от 10-90% (может быть 0-100, но стабильность сигнала не слишком хороша) может быть скорректирована;

3. Максимальная Выходная частота: 40 МГц;

4, амплитуда выходного сигнала: 1Vp_p (10 МГц ниже, чем выше частота будет медленно становиться меньше)

5. Точность контроля частоты: 1 Гц;

6. Амплитуда синусоидальной волны: 10 бит (0-1 vp_p регулируется), обратите внимание, что сигнал синусоидальной волны влияет на сигнал квадратной волны;

7. Рабочий цикл Fang Bo: 12 бит (0-100% регулируется);

Пять, люкс:

1,AD9850Модуль 1;

2. Предоставить STM32 проектную программу (GUI-это библиотека) и схему (PDF);
