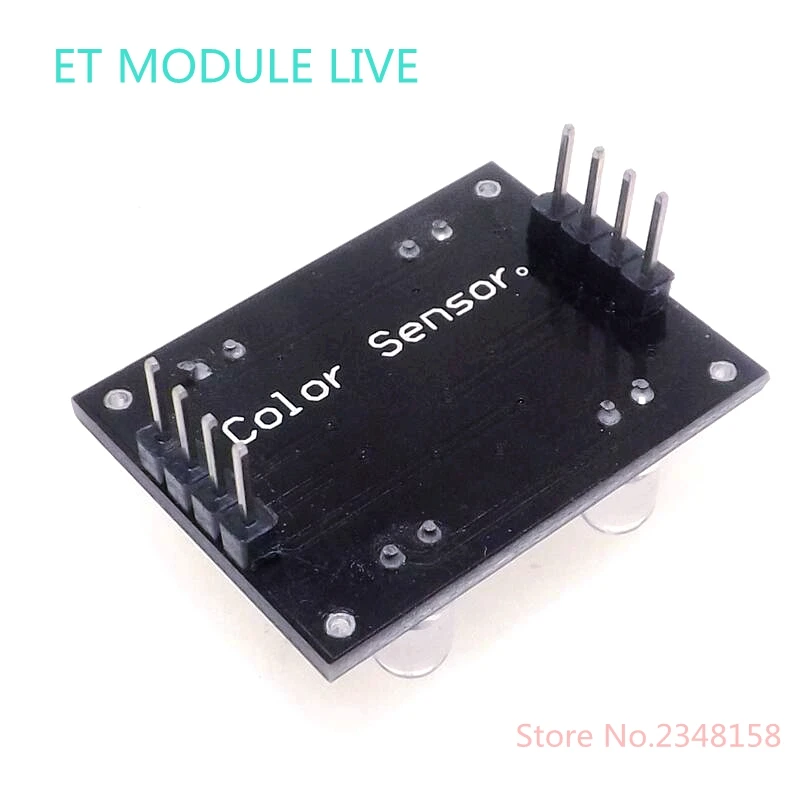

Модуль распознавания цвета TCS230 TCS3200 для arduino|module for sensormodule arduino |

Wy-плагин-старт

Горячий товар

MH-ET LIVE MAX30102 модуль датчика частоты сердечных сокращений Пульс для определения концентрации кислорода в крови для Arduino STM32 ультра-низкая мощность

$2,82

MH-ET плата разработки в реальном времени ESP32-WROOM-32 модуль WiFi + Bluetooth ультра-низкое энергопотребление ESP-32 ESP-32S ESP 32

$3,5

MH-ET LIVE 1,54 дюймов Epaper модуль E-paper E-Ink EInk дисплей экран SPI поддержка Global/часть для Arduino STM raspberry pi ESP32

$12,8

MH-ET LIVE ESP32 модуль макетной платы WiFi + Bluetooth ультра-низкое энергопотребление ESP-32 ESP-32S ESP 32 аналогичное ESP8266

$7

MH-ET LIVE ESP32 мини-комплект модуль WiFi + Bluetooth интернет-плата для развития D1 Мини обновленная основа ESP8266 полностью функциональная

$7,28

MH-ET LIVE MPR121 близость емкостная сенсорная клавиатура контроллер разработка платы сенсорный выключатель модуль IIC интерфейс

$1,2

MH-ET LIVE LM386 модуль усилителя мощности звука 200 увеличение времени Плата усилителя подойдет как для повседневной носки, так усилитель мощности 5V-12V Вход

$0,4

MH-ET LIVE HB100 X 10,525 GHz микроволновый датчик 2-16 м доплеровский радар индукционный модуль переключателя человеческого тела для ardunio

$8,88

Wy-плагин-конец

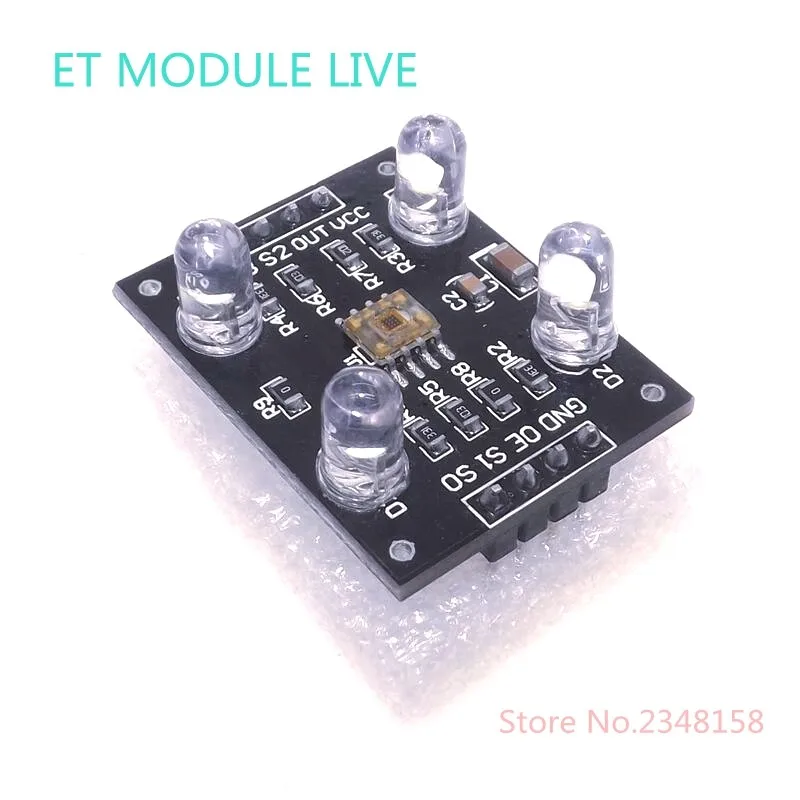

TCS230 TCS3200 Цвет датчика распознавания цвета модуль Цвет для различия цветоидентификации Цвет принцип Датчика:   TCS230 8-pin SOIC поверхностного монтажа посылка, на один чип имеет 64 фотодиодов. Эти диоды делятся на четыре типа. 16 фотодиодов с красным фильтром; 16 фотодиодов с зеленым фильтром; 16 фотодиодов с синим фильтром; Остальные 16 без какого-либо фильтра могут пройти всю оптическую информацию. Фотодиодный чип в шахматном порядке, возможно, что минимизирует неравномерность падающего излучения, тем самым увеличивая точность распознавания цвета; С другой стороны, один и тот же цвет фотодиода 16 соединен параллельно, равномерно распределен в массиве диодов, вы можете устранить цвет ошибки в положении. Работает двумя программируемыми контактами для динамического выбора нужного фильтра. Типичный выходной Частотный диапазон датчика от 2 Гц ~ 500 кГц, пользователи также могут выбрать два программируемых контакта до 100%, 20% или 2% коэффициента выходной шкалы или режима отключения питания. Коэффициент выходной шкалы, так что выход датчика может быть адаптирован к различным диапазонам измерения и увеличивает его способность адаптироваться. Например, при использовании низкоскоростного счетчика частоты вы можете выбрать небольшое значение масштабирования, которое соответствует выходной частоте TCS230 и счетчику. Краткое описание: 1. Импортные чипы TCS3200 печатная плата с золотым покрытием 2.TCS3200 является TCS230 обновленной версии, тем лучше 3. Источник питания 3-5 В 4. Анти-светильник 5. Белый светодиодный, может контролировать включение и выключение. 6. Может обнаруживать несветовой цвет объекта 7. Размеры печатной платы: (Д) 33 мм * (Ш) 25 мм Отгрузочная ведомость: Как показано модуль цветного датчика * 1   Простая процедура тестирования: # Включая <reg52.h>   # Define uchar unsigned char   # Define uint unsigned int   Рабочий цикл/S0, S1 для установки выхода; sbit S0 = P1 ^ 0   Sbit S1 = P1 ^ 1;   Sbit S2 = P1 ^ 3; /S2, S3 установлен, чтобы рассмотреть шаблон светильник   Sbit S3 = P1 ^ 4;   Sbit OE = P1 ^ 2; /включить       Силы RS232_init ()   {   TMOD = 0X20; /таймер 1 в режиме 1   SCON = 0x50;   PCON = 0X80; /   TH1 = TL1 = 0XFF; /22,1184 м кристалл, скорость передачи данных устанавливается на 115200   TR1 =-1 шт.;   TI = 0;   RI = 0;     } Долл. США   Void send_char (uchar a) /Отправка данных   {   Sbuf = a;   В то время как (TI = 0);   TI = 0;   } Долл. США   Uchar get_char () /получение данных   {   В то время как (RI = 0);   RI = 0;   Возврат sbuf;   } Долл. США     Uint color_display (uchar m)   {   Uint time, a;   A = м;   Tmod = 0x61; /счетчик 1, таймер 0 работает в 16-битный режим   TH0 = TL0 = 0; /начать отсчет от нуля, время   TH1 = TL1 = 0;   S0 =-1 шт.;   S1 =-1 шт.;   S2 = m & 0x01;   S3 = m & 0x02;   OE = 0;   TR0 = TR1 =-1 шт.;   В то время как (TL1 <250);   TR1 = TR0 = 0;   OE =-1 шт.;   Время = TH0 * 256 + TL0;   Возврат (время); } Долл. США     Силы main ()   {Uint температура;   RS232_init ();   OE =-1 шт.;   В то время как (1)   {Temp = color_display (get_char ();   RS232_init ();   Send_char (temp / 1000);   Send_char (температура % 1000/100);   Send_char (температура % 100/10);   Send_char (температура % 10); } Долл. США } Долл. США Через последовательный порт для выбора типа цветных каналов, а затем из-за различных цветов, соответствующих разному времени (значение подсчета одного и того же), для определения разных цветов.
