Цифровой светодиодный регулятор температуры 12 в пост. Тока 10 А переключатель

Цифровой светодиодный регулятор температуры 12 в пост. Тока 10 А переключатель

Диапазон температур

-20c ~ + 100c

Различная способность

-9.9c ~ 99.9c, 0.1c.Другой диапазон: 1c

Точность измерения

1С

Разница в минимальной температуре

0.1c

Частота обновления

0. 5S

Входная мощность

12 В/5 В постоянного тока

Измерительный вход

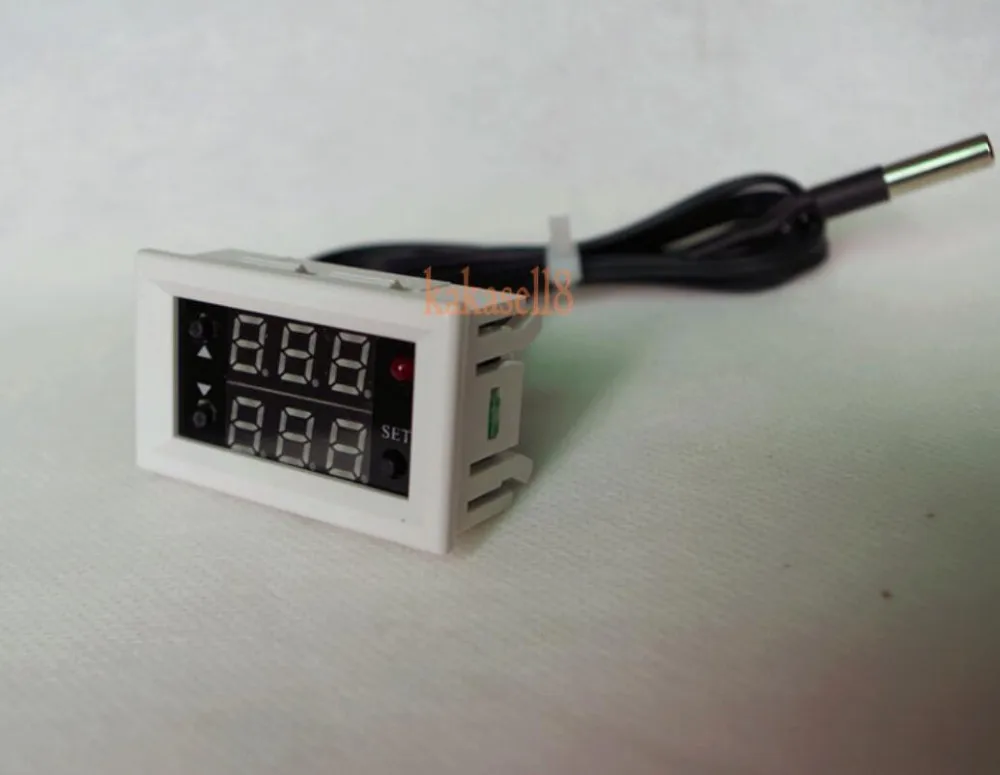

1 метр NTC (10 K 0.5%) металлический водонепроницаемый датчик

Выход

Реле 10А

Экологические требования

-10C ~ + 60c влажность 20% ~ 75%

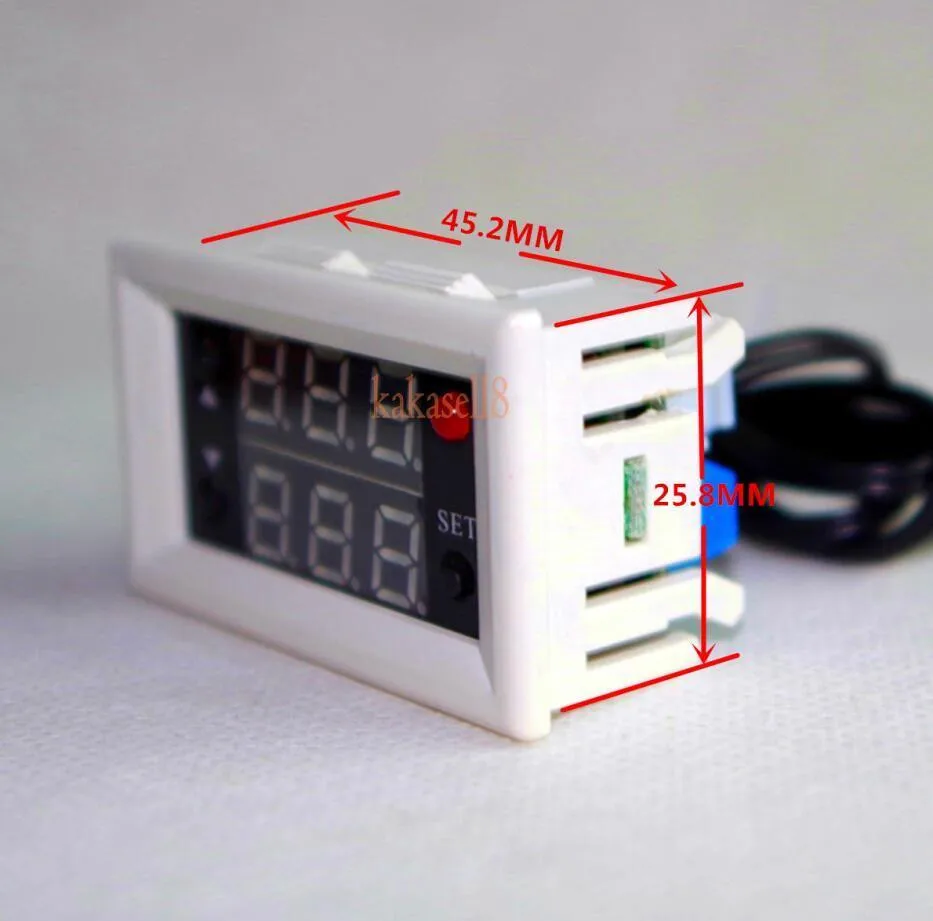

Размер

46 мм * 40 мм

Подключение цепи:Пожалуйста, подключите источник питания и нагрузку в качестве схемы, первая цифровая трубка показывает температуру запуска (вверх), а вторая показывает температуру остановки (ниже). Если датчик температуры потерян или поврежден, трубка nixie покажет

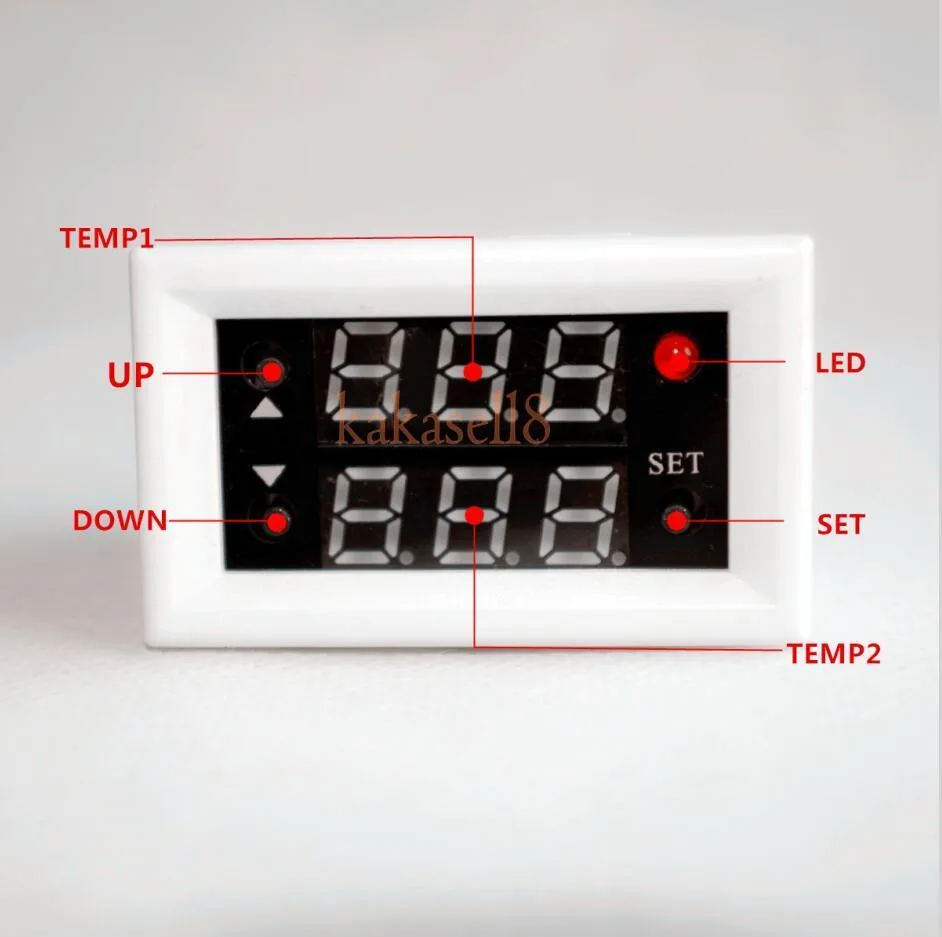

Инструкции по Индикатору и режиму nixie

1,Световой индикатор:Если реле отключено, индикатор погаснет. Если реле подключено, световой индикатор будет ярким.

2,Трубка Nixie:Если трубка nixie показывает ”--”, пожалуйста, проверьте следующее: 1, если датчик температуры потерян или поврежден. 2, если он находится в режиме нагрева, защита от высокой температуры 3, если он находится в режиме охлаждения, защита от низкой температуры. Если он находится в двух режимах защиты, реле отключится

Кнопки:Есть три кнопки контроля температуры: кнопка +, кнопка-, кнопка настройки.

1 Кнопка +: Используется для быстрого цифрового кумулятора.

2 Кнопка-: Используется для быстрого уменьшения цифр.

3 Кнопка набора:Есть три эффекта для набора button.1, установите температуру 2, проверьте температуру и режим работы 3, установите параметр.

4 Набор (короткое нажатие):Трубка nixie будет мигать в зависимости от коротких нажатий, вы можете установить температуру, когда она мигнет. Температура будет автоматически сохранена в течение 5S после завершения. Вы также можете нажать три раза, чтобы сохранить.

5 Набор (Длительное нажатие):Вы можете войти в интерфейс для фактической температуры и режима работы, Nixie tube (up)-это фактическая температура, Nixie tube (ниже)-режим работы. C означает охлаждение, H означает режим нагрева, выключение означает остановку.

Настройка режима:

1 Высокотемпературный режим запуска охлаждения:Набор TEMP1> TEMP2.

Если температура обнаружения ≥TEMP1, Реле подключится и начнет режим охлаждения; если температура обнаружения ≤TEMP2Реле отключит и остановит режим охлаждения. Например: мы устанавливаемTEMP130C,TEMP225C, когда температура обнаружения ≥ 30C, реле будет подключаться и индикатор (красный) горит; когда температура обнаружения ≤ 25C, реле отключено, индикатор выключается.

2 Режим нагрева при низкой температуре:НаборTEMP1 <TEMP2.

Если температура обнаружения ≤TEMP1, Реле подключится и начнет режим нагрева; если температура обнаружения ≥TEMP2, Реле отключит и остановит режим нагрева. Например: мы устанавливаемTEMP125С,TEMP230C, когда температура обнаружения ≤ 25 C, реле будет подключаться и индикатор (красный) горит; когда температура обнаружения ≥ 30C, реле отключено, индикатор выключается.

3.TEMP1= TEMP2 Контроль температуры будет выключен и отключен реле.

Настройка параметров:

Пожалуйста, обратите внимание на следующее: сначала нужно нажать кнопку SET, затем поставить питание для контроля температуры, затем вы можете войти в интерфейс настройки параметров. Для справки P0-P2 три группы параметров.

Элементы настройки параметров

Функция

Диапазон установки

Завод settng

P0

Изменение температуры

-10C-+ 10C

0

P1

Время начала задержки

0,1-24 часа

Скидка

P2

Установить время работы

0,1-24 часа

Скидка

Параметры P0:Компенсация температуры

P1 Настройка:0,1 означает, что контроль температуры будет работать через 0,1 часа. В этот период цифровая трубка не яркая. Если вы хотите запустить снова, вы должны перезапустить источник питания.
