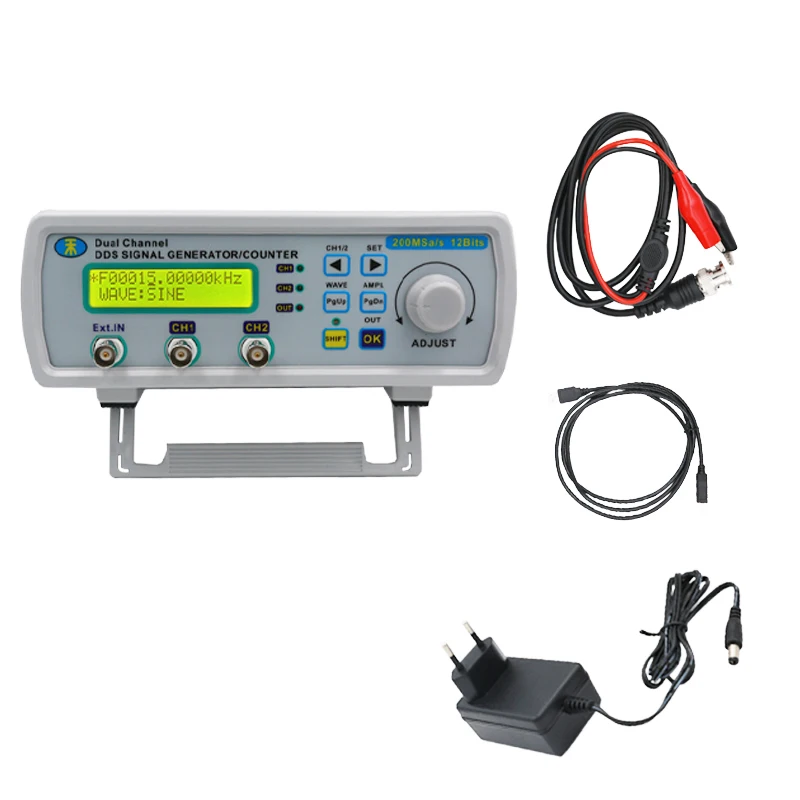

Цифровой DDS двухканальный генератор сигналов Лидер продаж произвольных частота

Цифровой DDS двухканальный генератор сигналов Лидер продаж произвольных частота

У нас есть штепсельная вилка стандарта ЕС и США, пожалуйста, оставьте нам, какой разъем вы хотите, спасибо

Функциональный генератор сигналов из этой серии-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

Особенности:

Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.

CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.

Поддерживает пользовательскую форму волны, каждая произвольная Глубина памяти 2048*12 бит, частота дискретизации 200MSa/s.

С функцией импульсного потока,Позвольте устройству на любой выход 1 ~ 1048575 произвольных импульсных поездов.

Функции измерения: 60 МГц измеритель частоты и функция счетчика.

Амплитудный диапазон сигнала 5mVpp- 20Vpp, диапазон смещения постоянного тока от-120% до + 120%, разрешение 1%.

Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.

Генератор сигналов шириной до 12 бит, выходной сигнал более деликатный, искажение формы волны низкое.

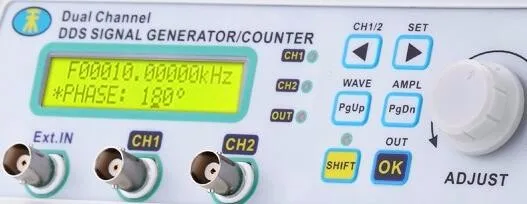

С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.

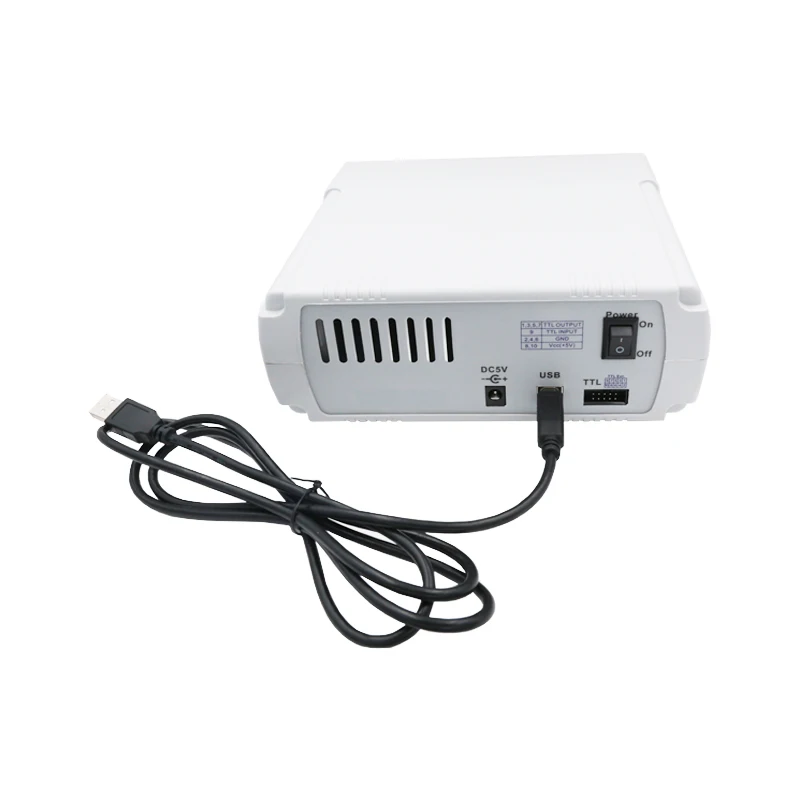

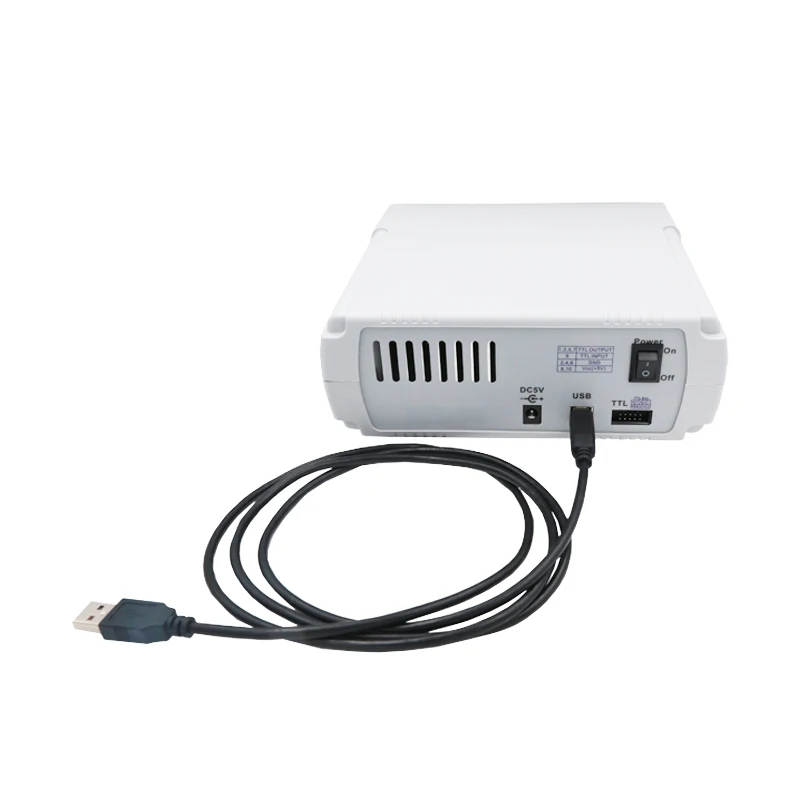

После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.

Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты 0,01 Гц.

Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.

Особенности сканирования: Частотная Линейная развертка и логарифмическая функция развертки, Пуск и конечные точки сканирования могут быть установлены свободно.

Особенности хранения: можно хранить 16 групп параметров, установленных пользователем.

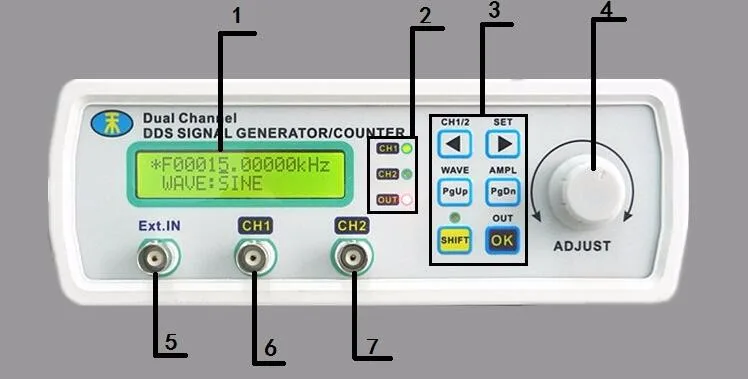

Управление: управление ключом, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или ручка непрерывной регулировки.

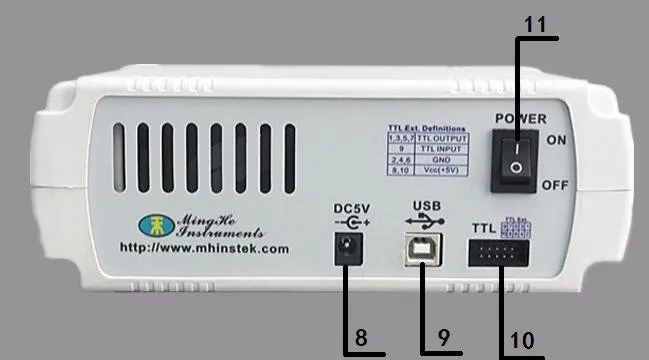

Входная Защита от перенапряжения: DC5V источник питания, вставьте более 5 В напряжение не повредит машину

Защита от короткого замыкания на выходе: все выходы сигнала могут работать выше 60 с в ситуации короткого замыкания.

Варианты модели

MHS-5200A(25 МГц)

Синусоидальная волна

0 ~ 25 МГц

Квадратная волна

0 ~ 6 МГц

Треугольная волна

0 ~ 6 МГц

Другие формы волны

0 ~ 6 МГц

Частотные характеристики

Минимальное разрешение частоты

0,01 Гц

Ошибка частоты

± 5 × 10-6

Стабильность частоты

± 1 × 10-6/5H

Выходное сопротивление

50 Ом ± 10%

Амплитудные характеристики

Амплитудный диапазон (от пика до пика)

5mVp-p ~ 20Vp-p;

Амплитуда

1mVp-p(-Затухание 20 дБ)10mVp-p(Нет затухания)

Амплитудная стабильность

± 0.5% (3 часа)

Погрешность амплитуды

± 1% + 10 мВ(Частота 1 кГц, 15Vp-p)

Диапазон смещения

-120%~+ 120%(Соотношение амплитуды сигнала с напряжением смещения)

Разрешение смещения

1%

Диапазон фаз

0~359 °

Разрешение фазы

1 °

Характеристики формы волны

Типы выходного сигнала

Синус, квадрат, пульс, треугольник, пандус, TTL / CMOS Цифровая сигнальная волна, шум волнового сигнала, полуволновой сигнал, полный волновой сигнал, индекс розы сигнал сигнала индекс вниз сигнал формы сигнала, несколько звуковых сигналов, импульсный Синклер различные пользовательские произвольные формы сигнала волны сигнала, Lorentz импульсные сигналы, DC сигналы.

Выходная модуляция

Частотная развертка, амплитуда сканирования, рабочий цикл сканирования, всплеск

Длина волны

2048 точек

Частота образцов

200MSa/s

Разрешение амплитуды формы волны

12 бит

Синусоидальная волна

Гармоническая контактная система

40dBc(<1 МГц) ,35dBc(1 МГц ~ 25 МГц)

Искажение

<0.8%(20 Гц ~ 20 кГц)

Квадратная волна

Поднимите вместе со временем

≤ 20 нс

Overshoot

≤ 5%

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

TTL сигнал

Выходной уровень

> 3Vpp

Фактор вентилятора

> 20TTL нагрузка

Поднимите вместе со временем

≤ 20 нс

CMOS сигнал

Низкий

<0,3 в

Высокая

1 В ~ 10 в

Поднимите вместе со временем

≤ 20 нс

Пилозуб

Рабочий цикл> 50%

Л пилозуб

Рабочий цикл <50%

Пиломатериал

Произвольная форма волны

Количество

16 групп

Глубина памяти/группа

1 Кб/16 Группа

Сканирование

Режим сканирования

Частота сканирования, амплитуда сканирования, рабочий цикл сканирования

Время сканирования

1S~999S

Диапазон сканирования

Это определяется значением, хранящимся в положении CH1 M1 и CH2

Память

Количество места для хранения

16

Место хранения

М0 ~ М15

Измерение внешнего входного сигнала

Частотный диапазон

Время ворот = 10S 0,1 HZ - 60MHZ

Время ворот = 1S 1 Гц-60 МГц

Время ворот = 0,1 с 10 Гц-60 МГц

Время ворот = 0,01 с 100 Гц-60 МГц

Минимальное входное напряжение

0.5Vp-p

Максимально Допустимое входное напряжение

20Vp-p

Диапазон подсчета

0 ~ 4294967295

Подсчет

Вручную

Измерение ширины положительного и отрицательного импульса

Разрешение 10ns, максимальное измеряемое 10s

Регулярные измерения

Разрешение 20ns, максимальное измеряемое 20s

Измерения рабочего цикла

Разрешение 0.1%, диапазон измерений от 0.1% до 99.9%

Выбор источника

1.Ext.IN вход (аналог), 2.TTL_ IN вход (цифровой сигнал)

Особенности связи

Интерфейс

Он использует USB для последовательного интерфейса

Скорость связи

57600bps

Протокол

С помощью командной строки, откройте протоколы

Прочее

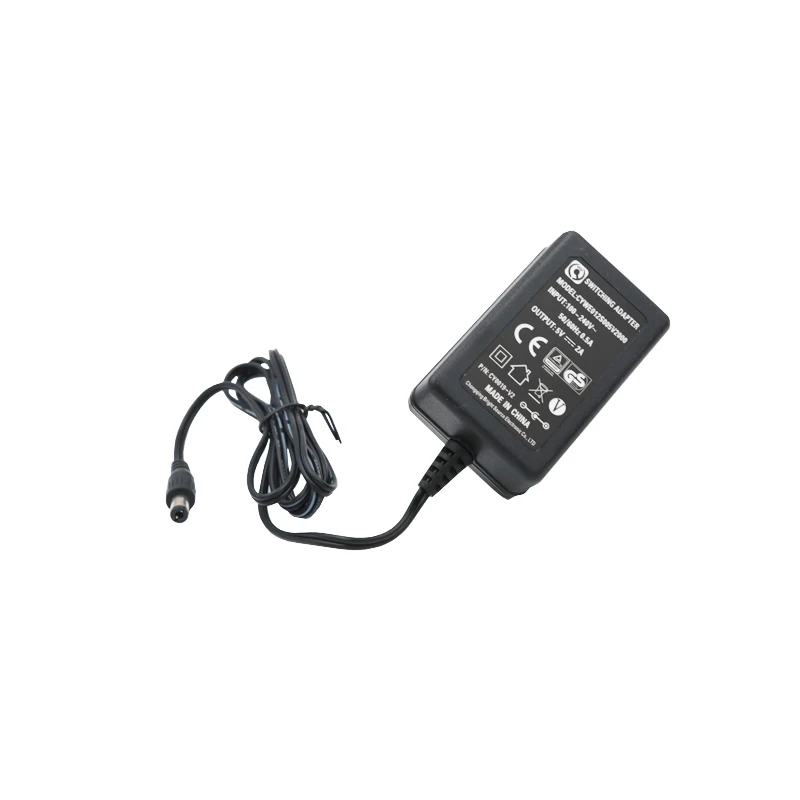

Источник питания

Dc5в ± 0,5 В

Размер

19,5*17,5*7 см/7,67*6,9*2,75 дюйма

Вес

542 г/19,12 унций

Посылка с размером

25*21*9,5 см/9,84*8,27*3,74 дюйма (Д * Ш * В)

Вес посылка

950 г/33,23 унций
