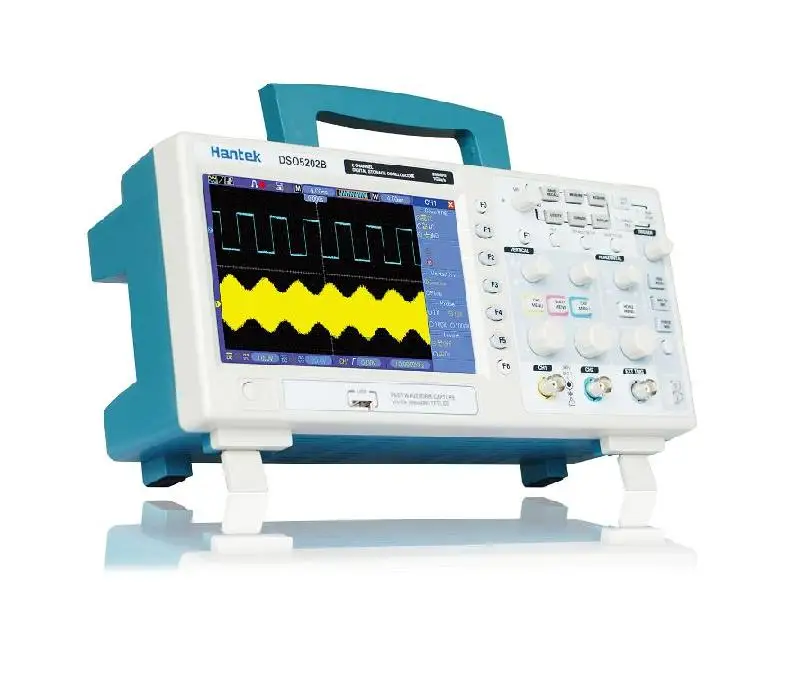

Цифровой осциллограф Hantek DSO5062B 60 МГц с русским корейским японским немецким

Hantek DSO5062B 60 МГц цифровой осциллограф с русским корейским японским немецким испанским языком

Осциллографа

Особенности

60 МГц полосы пропускания. 1gsa/s частота образцов в реальном времени Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480) Длина записи до 1 м Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д. USB хост и подключение устройства, стандарт Несколько автоматических измерений Четыре Математические Функции, включая стандарт FFTs Предоставляет программное обеспечение для анализа в реальном времени ПК VGA (опционально функция)

Параметр

Hantek Осциллограф модель DSO5202B DSO5102B DSO5062B Приобретение        Частота дискретизации Образец в реальном времени: 1GS/s
Эквивалентный образец: 25GS/s Приобретение режимов        Обычный Обычные данные только в том случае, Пиковое Обнаружение Высокочастотный и randon glith захват Средний Wavefom средняя, выбор 4,8,16,32, 64128 Входы        Входы муфта AC, DC, GND Inpits Impendance 1MΩ ± 2%/20pF ± 3pF Затухания зонда 1X, 10X Поддерживается зонд коэффициент затухания 1X, 10X, 100X, 1000X Максимальная Вход Напряжение CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×);
Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа. По горизонтали        Образец диапазон скорости цифрового потока 500 мс/с -- 1GS/s Сигналов интерполяции (Sin x)/x Запись Длина Максимум 1 м образцов на один канал;
Максимум 512K образцов на двухканальный (4K,16K,40K опционально) SEC/DIV диапазон 2ns/div до 40s/div 4ns/div до 40s/div Частота дискретизации и
Точность задержки времени ± 50ppm (в течение любого ≥ 1ms интервала времени) Диапазон местоположения От 2ns/div до 10ns/div;
(-4div x s/div) до 20 мс; 20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200us/div до 40s/div; (-8div x s/div) до 400s Точность измерения времени Дельта
(Полная пропускная способность) Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200 Вертикальный        Вертикальный Разрешение 8-бит, все каналы в выборку одновременно Диапазон местоположения 2 мВ/деление до 200 мВ/div, ± 2V
200 мВ/div до 5V/div, ± с алюминиевой крышкой, 50В Пропускная способность 200 МГц 100 МГц 60 МГц Время подъема на BNC (Типичный) 1.8ns 3.5ns 5.8ns Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании 2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V
500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В Математика +, -, *, /, FFT БПФ Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 образец точка Предел пропускной способности 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC DC усиления точность ± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див Точность измерения постоянного тока,
Средний режим приобретения При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див Вольт повторяемости результатов измерений,
Средний режим приобретения Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды Триггер Системы        Тип триггера Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока Режимы ожидания Авто, нормальный, одиночный Муфта Тип DC, AC, шумоподавление, HF отклонение, LF отклонение Чувствительность триггера
(Тип триггера кромки) DC(CH1,CH2):
1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
DC(EXT):
200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
DC(EXT/5):
1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц;
LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц Триггер диапазон уровня CH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 V;
EXT/5:± 6В Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;
EXT: ± (6% настроек + 40мв);
EXT/5: ± (6% настроек + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц Видео вспышка триггера Видео вспышка триггера Тип CH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400mV;
EXT/5: 2 в Форматы сигналов и частоты поля, тип триггера видео Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии Выравнивание диапазон 100ns ~ 10s Импульсный Ширина триггер Импульсный Ширина режим запуска Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс Импульсный Ширина ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса Импульсный Ширина диапазон 20ns ~ 10s Склон Наклон режим запуска Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон Наклон ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. Временной диапазон 20ns ~ 10s Триггерный триггер Со временем режим Поднимающаяся кромка или опускающаяся кромка Временной диапазон 20ns ~ 10s Альтернативные триггер Триггер на CH1 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер на CH2 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер счетчик частоты        Считывания Разрешение 6 цифр Точность (обычная) ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) Частотный диапазон AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания Источник сигнала Ширина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает. Мера        Измерение курсора Разница напряжения между курсорами: & Delta;V
Разница во времени между курсорами: & Delta;T
Взаимность & Delta;T в Hertz (1/& Delta;T) Авто measuerment Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF Дисплей        Дисплей Тип 7 дюймов 64K цветной TFT (диагональный жидкий кристалл) Дисплей Разрешение 800 горизонтальных 480 вертикальных пикселей Дисплей контраст Регулируемый (16 зубчатых колес) с индикатором хода Зонд компенсатор Выход        Выходное напряжение (типичное) Около 5Vpp в ≥ 1MΩ нагрузки Частота (обычная) 1 кГц Питание        Поставка Напряжение

100-120VACRMS(± 10%), 45 Гц до 440 Гц, CAT II

120-240VACRMS(± 10%), 45 Гц до 66 Гц, CAT II

Мощность потребления <30W Предохранитель 2A, рейтинг, 250V На окружающую среду        Температура Работа: 32 ~ 122OF (0 ~ 50OC);
Без работы: -40 ~ 159,8OF (-40 ~ + 71OC) Метод охлаждения Конвекционная печь Влажность + 104OFИли ниже (+ 40OC или ниже): ≤ 90% относительной влажности;
106 ~ 122 (+ 41 ~ 50OC): ≤ 60% относительной влажности Высота над уровнем моря Рабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов) Механические часы        Размеры Длина 385 мм, ширина 200 мм, высота 245 мм Вес 3,5 кг (с упаковкой); 2,08 кг (без упаковки)

Программное обеспечение: Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP ,VISTA

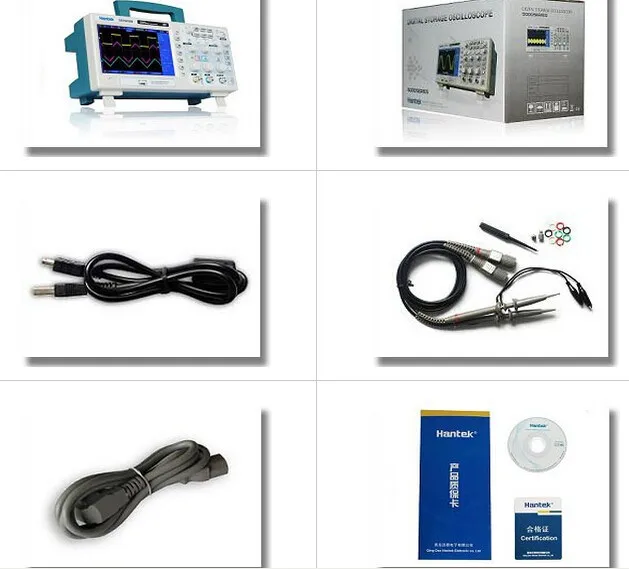

Стандартный конфигурации:

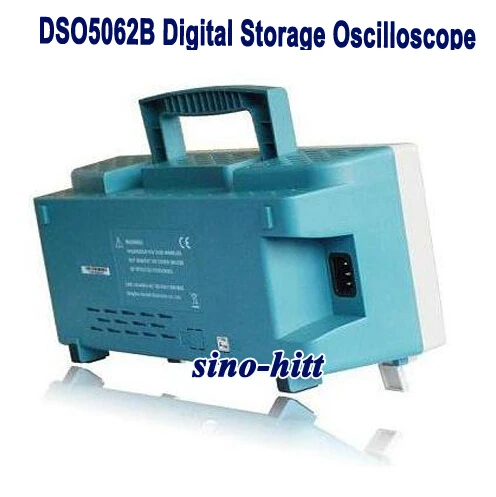

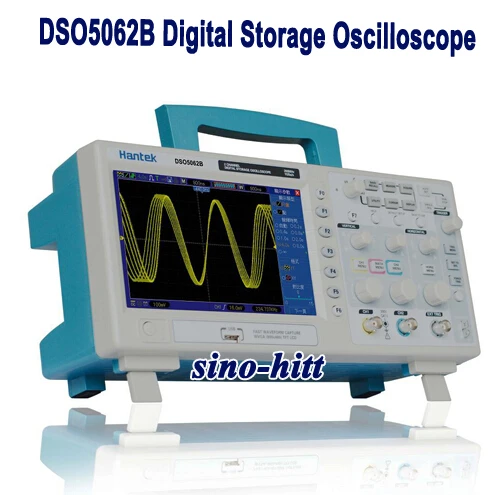

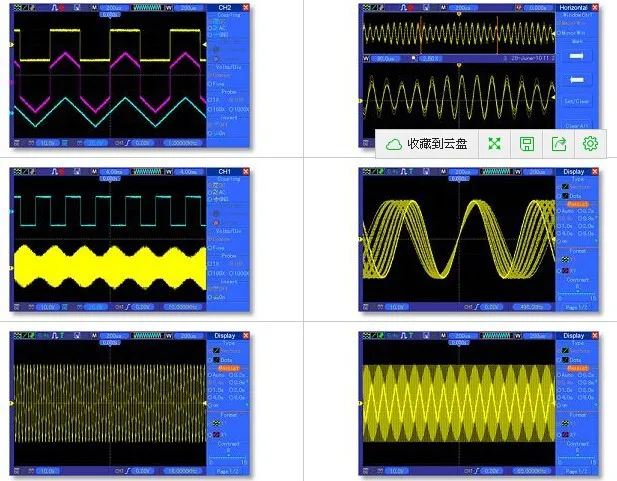

Другое фотографии:
