Hantek DSO5062B DSO5102B DSO5202B 2 канальный цифровой осциллограф удобный Scopemeter

Особенности осциллографа:

60-200 МГцШирина ленты
1GSa/sЧастота образцов в реальном времени
Большой(7,0 дюйма) с цветным дисплеем, WVGA (800x480)

Длина записи до1 м
Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.
USBПодключение хоста и устройства, стандарт
Несколько автоматических измерений
Четыре Математические Функции, включая стандарт FFTs

Предоставляет программное обеспечение для анализа в реальном времени ПК

Характеристики:

Модель

DSO5202B

DSO5102B

DSO5062B

Полоса пропускания

200 МГц

100 МГц

60 МГц

Частота образцов в реальном времени

1GSa/s

Эквивалентная частота образцов

25GSa/s

Длина записи (точки образца)

Одноканальный: максимум 1 м; Двухканальный: максимум 512K (4K,16K,40K опционально)

Диапазон сек/Див

4nS/div-40S/div (в последовательности 2, 4, 8)

Точность времени задержки

500ps

Вертикальный

Преобразователь A/D

8-бит, каждый канал выборку одновременно

Диапазон Вольт/Див

2 мВ/деление ~ 5V/div при вводе с байонетным коаксиальным разъемом

Диапазон положения

С алюминиевой крышкой, 50В (5V/div),40V(2V/div ~ 500mV/div),2 вольт постоянного тока (200 мВ/div ~ 50мв/div) 400мв (20мв/див ~ 2МВ/див)

Время подъема на BNC

=<3.5ns

Точность усиления постоянного тока

4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див
3% Для образца или среднего режима приобретения, от 5 В/div до 10 мВ/div

Триггер

Чувствительность триггера
(Тип триггера кромки)

DC: CH1/CH2 (Типичный) 1div от DC до 10MHz;1.5div от 10MHz до Full
EXT (Типичный) 200 мВ от постоянного тока до 40 МГц
EXT/5 (Типичный) 1 в от постоянного тока до 40 МГц
AC: ослабляет сигналы ниже 10 Гц
Отклонение ВЧ: ослабляет сигналы выше 80 кГц
LF отклонение: ослабляет сигналы ниже 150 кГц
Отклонение шума: уменьшает чувствительность триггера

Диапазон уровня триггера

CH1,CH2: 8 делений от центра экрана
EXT: 1,2 V EXT/5: 6V

Точность уровня триггера,
Типичная (точность для сигналов с увеличением и падением> = 20 нс)

CH1,CH2: (0.3div x V/div) (в пределах 4 делений от центра экрана)
EXT: (6% настроек + 40мв)
EXT/5: (6% настроек + 200 мВ)

Диапазон Holdoff

100ns-10s

Тип триггера

Кромка

Триггер на подъеме или падающей кромке

Ширина импульса

Триггер (когда>,<,=, не равен) на положительных или отрицательных импульсах
Диапазон ширины импульса: 20ns-10s

Видео

Триггер для стандартного видеосигнала NTSC, PAL или SECAM
Диапазон линий: 1-525 (NTSC), 1-625 (PAL/SECAM)

Наклон

Триггер (когда>,<,=, не равен) на положительном или отрицательном наклоне
Время установки: 20ns-10s

Сверхурочная работа

От подъема или падения
Время установки: 20-10s

Альтернативный

Внутренний триггер на кромке, ширина импульса, видео или наклон

Измерение

Курсоры

Руководство: разница между курсорами напряжения DeltaV; Разница между курсорами времени deltaT; 1/deltaT рассчитывается по Гц.
Отслеживание: напряжение и время в точке сигнала

Автоматический

Pk-Pk, Max, Min, Mean, Cyc RMS, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина

Дисплей

Тип

Правый angle7 "TFT16-digit цветной ЖК-дисплей

Разрешение

800x480 точек

Контрастность

16 передач, с индикатором хода, чтобы показать регулировку

Интерфейс

USB хост и USB slave

Источник питания

Напряжение

100-120VACRMS(10%),45 Гц до 440 Гц, CATII
120-240VACRMS(10%),45 Гц до 66 Гц, CATII

Мощность

<30 Вт

Предохранитель

2A, рейтинг, 250V

Механический

Размер

Длина: 313 мм Ширина: 108 мм Высота: 142 мм

Вес

2,08 кг (эксклюзивная упаковка и аксессуарыRies)

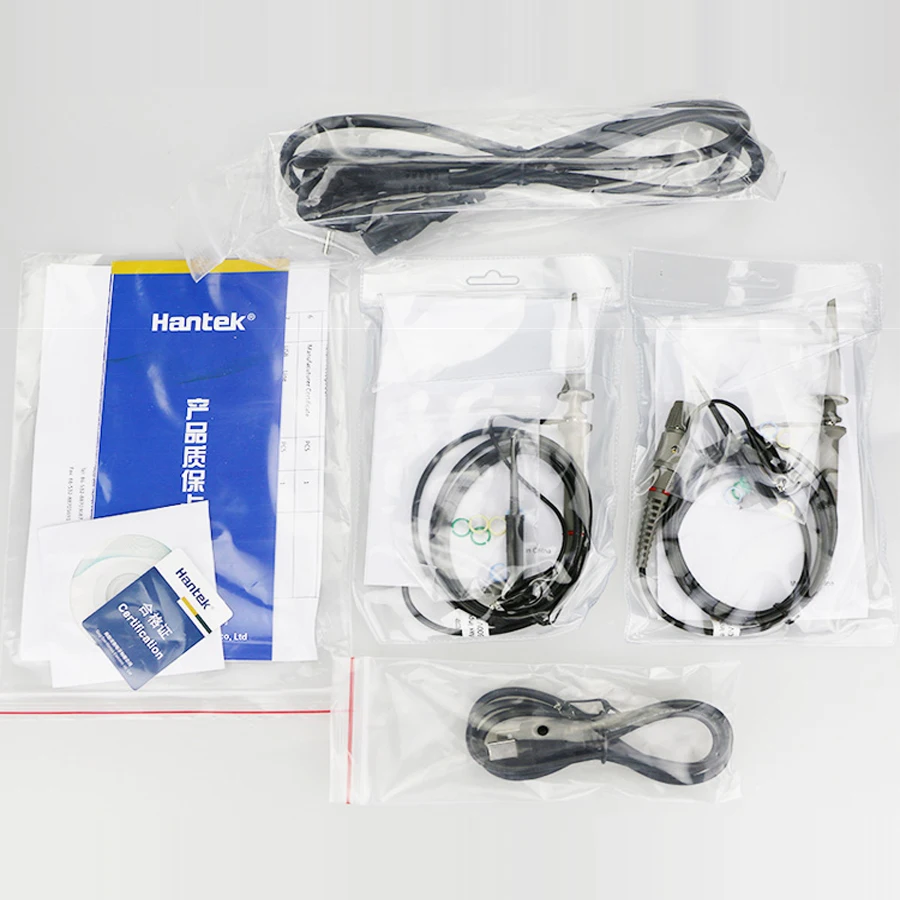

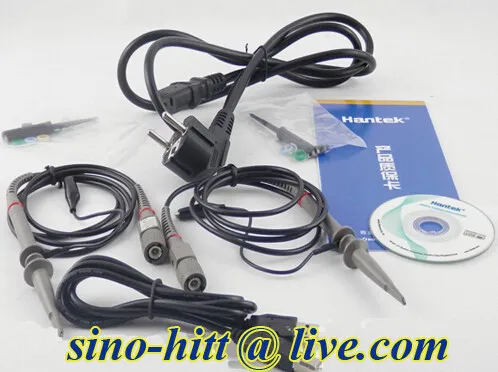

Аксессуары:Зонды x2; Шнур питания x1; USB кабель x1; CD x1

Стандартные аксессуары:

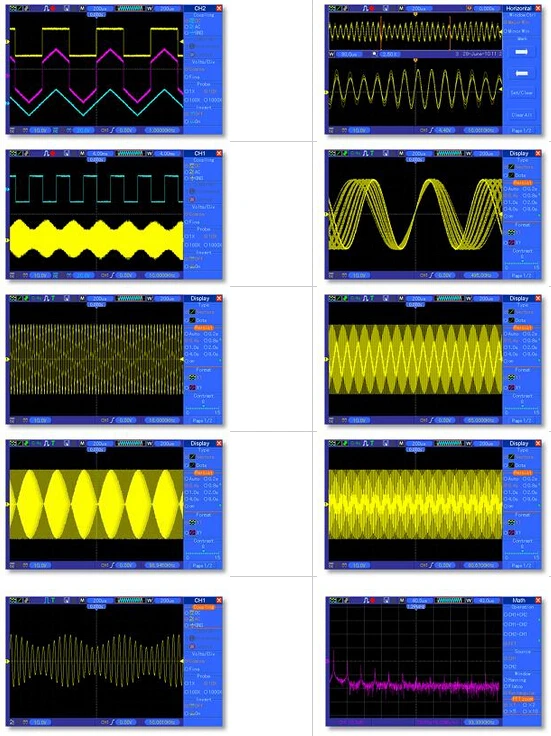

Другие фотографии:
