DOP-B07PS515:7 дюймов 800x600 сенсорный экран HMI Delta Панель управления DOP-B07PS515 с USB-кабелем

DOP-B07PS515:7 дюймов 800x600 сенсорный экран HMI Delta Панель управления DOP-B07PS515 с USB-кабелем

Сенсорный экран Экран 7 дюймов 800x600 HMI Delta DOP-B07PS515 новый с USB программа кабель загрузки

DOP-B07PS515

Конфигурация программного обеспечения: Экран редактор V2.00.23 (бесплатно английском языках)

Сертификация HMI: CE UL

Кабель связи, который соединяет человеческий интерфейс и PLC, не предоставляется бесплатно. При необходимости, пожалуйста, сообщите нам вашу модель ПЛК, мы предложим лучшую цену.

Delta Порт HMI может общаться с большинством ПЛК, особенно

Allen Bradley, Cimon, coply, Danfoss, Emerson, Facon, Festo, FuFeng, Fuji, GE Fanuc, Hitachi,HUST,IDEC,Jetter,Keyence,Koyo,Lenze,LG,LIYAN, m2i, Mirle,Mitsubishi,MKS,Moeller,Omron,ParkerCompax3Servo,Panasonic,RKC,Saia,Siemens,Taian,Toshiba,Vigor,VIPA,YASKAWA,YOKOGAWA.

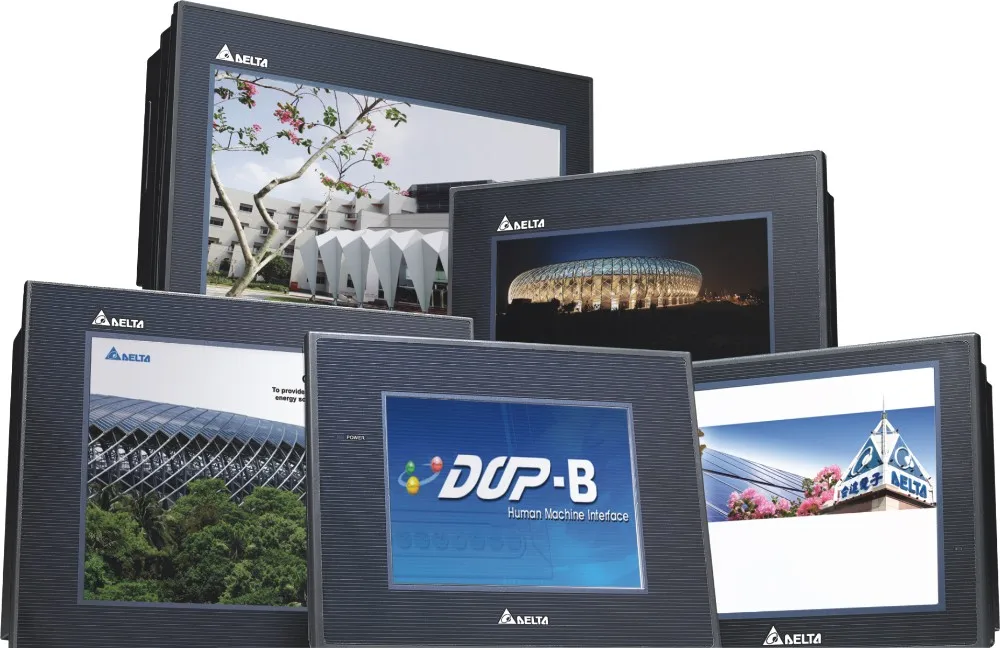

Delta HMI (человек-машина Интерфейс) DOP-B серии:

Технические характеристики:

* 7 "(800x600 пикселей) на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей 65536 цветов
* 3 комплекта COM портов, поддержка RS232 / RS422 / RS485
* Для передачи данных/загрузки: RS232, USB
* Поддерживает USB хост, прямое подключение к USB диск, принтер, ухода за кожей и мышь
• Поддерживает карты памяти SD карты
* Сенсорный экран соответствует IP65
* Поддерживает горизонтальный/вертикальный дисплей
* Программное обеспечение для редактирования, DOP Soft Совместимо с операционными системами: Windows XP, Windows Vista, Windows 7

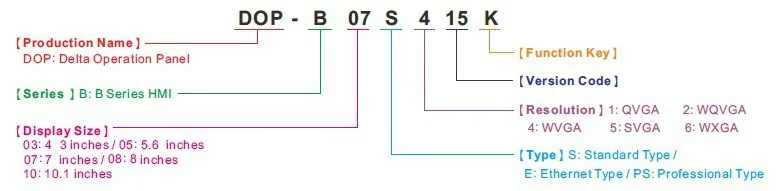

Модель

B07S515

B07E515

B07PS515

B08S515

B08E515

B10S615

B10E615

ЖК-дисплей модуль

Дисплей Тип

7 "TFT ЖК-дисплей

(65536 цветов)

8 "TFT ЖК-дисплей

(65536 цветов)

10,1» Широкоэкранный на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей

(65536 цветов)

Разрешение

800x600 пикселей

800x600 пикселей

1024x600 пикселей

Задняя светильник

Светодиодный задний светильник (менее 10000 часов наполовину жизни при 25 °C) (примечание 1)

Диагональ экрана

141x105,75 мм

162x121,5 мм

226x128,7 мм

Управление

Системы

Дельта ОС реального времени

MCU

32-разрядный процессор RISC микро-контроллер

Нет флэш Встроенная память

Флэш-память 128 МБ (Операционная система: 30 Мб/Резервное копирование: 16 Мб/приложение пользователя: 82 Мб)

SDRAM (синхронное динамическое ОЗУ)

64 Мб

Резервное копирование

Память

16mbytes

Звук

Эффект

Выход

Зуммер

Многозвуковая частота тона (2K ~ 4K Hz)/85 дБ

AUX

N/A

Стереовыход

N/A

N/A

Стереовыход

N/A

Стереовыход

Ethernet

Интерфейс

N/A

IEEE 802,3,

IEEE 802.3u

N/A

N/A

IEEE 802,3,

IEEE 802.3u

N/A

IEEE 802,3,

IEEE 802.3u

10/100

Мбит/с

Авто-sensin

G (имеет

Встроенный

Изолированный

Мощность

Цепью повторного включения (примечание 3)

10/100

Мбит/с

Авто-sensin

G (имеет

Встроенный

Изолированный

Силовая цепь

(Примечание 3)

10/100 Мбит/с

Авто-зондирования

(Имеет встроенный

Изолированный

Силовая цепь

(Примечание 3)

Слот для карт памяти

Sd-карта (поддерживает SDHC)

USB

1 взаимный обмен данными между компьютером и периферийными устройствами хост (примечание 2) 2,0/1 взаимный обмен данными между компьютером и периферийными устройствами Slave 1,1

Последовательного COM

Порты и разъёмы

COM1

RS-232 (поддерживает аппаратное управление потоком)

COM2

RS-232/

RS-485

RS-232/

RS-485

(Имеет встроенный

Изолированный

Мощность

Цепью повторного включения (примечание 3)

RS-232/

RS-485

RS-232/

RS-422/

RS-485

RS-232/

RS-422/

RS-485

(Имеет встроенный

Изолированный

Силовая цепь

(Примечание 3)

RS-232/

RS-422/

RS-485

RS-232/

RS-422/

RS-485

(Имеет встроенный

Изолированный

Силовая цепь

(Примечание 3)

COM3

RS-422/

RS-485

RS-422/

RS-485

(Имеет встроенный

Изолированный

Мощность

Цепью повторного включения (примечание 3)

RS-422/

RS-485

RS-232/

RS-422/

RS-485

RS-232/

RS-422/

RS-485

(Имеет встроенный

Изолированный

Силовая цепь

(Примечание 3)

RS-232/

RS-422/

RS-485

RS-232/

RS-422/

RS-485

(Имеет встроенный

Изолированный

Силовая цепь

(Примечание 3)

Функция ключ

N/A

Вечный

Календарь (РТК)

Встроенный

Вентилятор охлаждения

Метод

Естественная циркуляция воздуха

Безопасность утверждения

CE/UL (примечание 4) /KCC (примечание 4)

Водонепроницаемый

Степень

IP65/NEMA4

Управление

Напряжение (Примечание 5)

DC + 24V

(-10% ~

+ 15%)

(Пожалуйста,

Использование

Изолированный

Мощность

Поставка)

DC + 24V

(-10% ~

+ 15%)

(Имеет встроенный

Изолированный

Мощность

Цепью повторного включения (примечание 3)

DC + 24V

(-10% ~

+ 15%)

(Пожалуйста,

Использование

Изолированный

Мощность

Поставка)

DC + 24V

(-10% ~

+ 15%)

(Пожалуйста,

Использование

Изолированный

Мощность

Поставка)

DC + 24V

(-10% ~

+ 15%)

(Имеет встроенный

Изолированный

Мощность

Цепью повторного включения (примечание 3)

DC + 24V

(-10% ~

+ 15%)

(Имеет встроенный

Изолированный

Мощность

Цепью повторного включения (примечание 3)

Напряжение

Выносливость

AC500V в течение 1 минуты (между зарядкой (DC24V терминал) и FG терминалами)

Мощность

Расход

(Примечание 5)

7,68 W

5,2 W

7,8 W

12 Вт

Резервное копирование Батарея

3V литиевая батарея CR2032 x 1

Резервное копирование Батарея

Срок службы

Это зависит от температуры и режима использования, около 3 лет или больше

25 °C.

Управление

Темп.

0 °C ~ 50 °C

Температура хранения.

-20 °C ~ + 60 °C

Температура окружающей среды

Влажность

10% ~ 90% RH [0 ~ 40 °C], 10% ~ 55% RH [41 ~ 50 °C]

Степень загрязнения 2

Вибрация

Сопротивление

IEC 61131-2 совместимый

5 Гц ≤f<9 Гц = Непрерывная: 1,75 мм/изредка: 3,5 мм

9 Гц ≤f≤ 150 Гц = Непрерывная: 0,5g/время от времени: 1,0 г

X, Y, Z в 10 раз

Размеры

(Ш) х (В) х (Д)

Мм

184x144x50

227,1x174,1x61

272x200x61

Панель с резным узором

(Ш) x (H) мм

172,4x132,4

219,4X166,5

261,3X189,3

Вес

Approx.800g

Approx.1226g

Approx.1520g

Примечание:

1) полуоткрытые тапочки из материала на срока службы подсветки определяется в качестве оригинального яркости быть снижена на 50% в тех случаях, когда максимальный

Приводной ток поступает к HMI. Срок службы светодиодный подсветка показано здесь является Расчетное значение в соответствии с

25 °C нормальная температура и влажность условия.

2) USB порт может обеспечить до 5V/ 500mA мощности.

3) Выдерживаемое Напряжение изолированного источника цепи 1500V пикового значения в течение 1 минуты.

4) некоторые модели находятся в процессе применения по стандартам UL и KCC сертификации. Для получения дополнительной информации,

Пожалуйста, обратитесь к нашим дистрибьюторам.

5) стоимость потребеление энергии указывает на электроэнергии, потребляемой HMI не включена

Подключение к любым периферийным устройствам. Для того, чтобы обеспечить нормальную работу, рекомендуется выбрать размер

Используйте источника питания, который емкость составляет 1,5 ~ 2 в зависимости от того, какая из двух сумм потребеление энергии.
