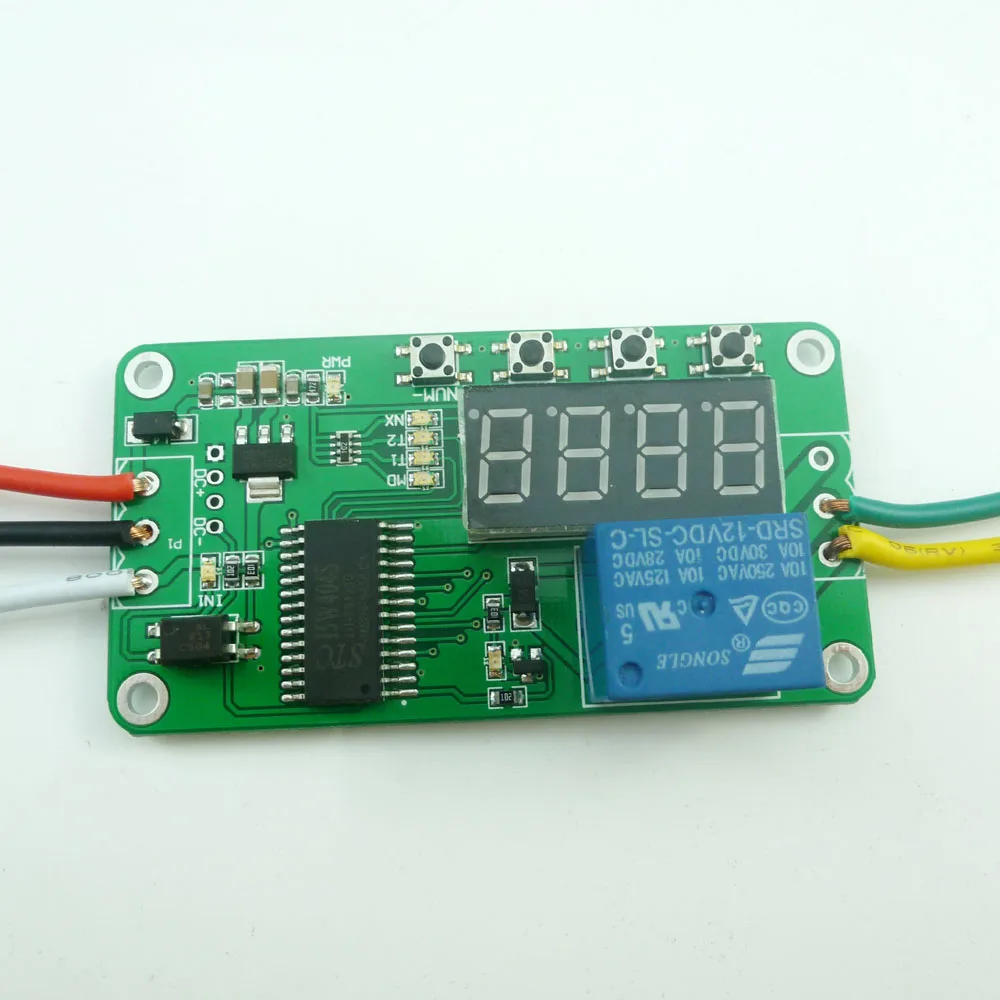

Реле задержки 12 В постоянного тока цикл модуль переключателя таймера для умного

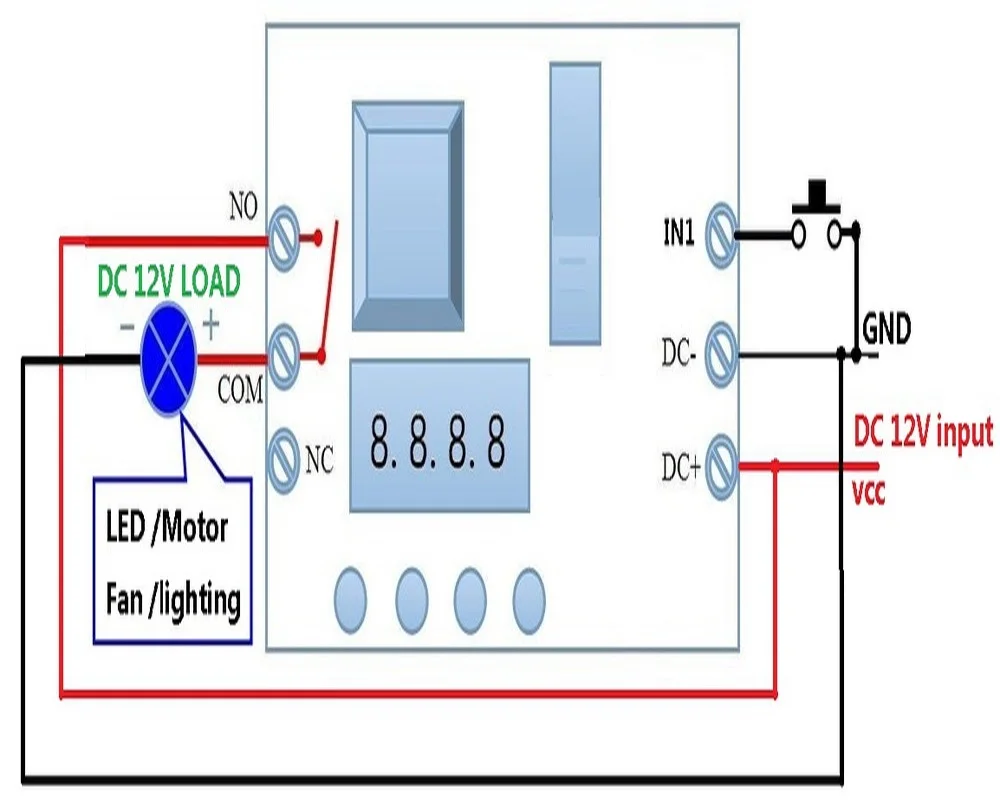

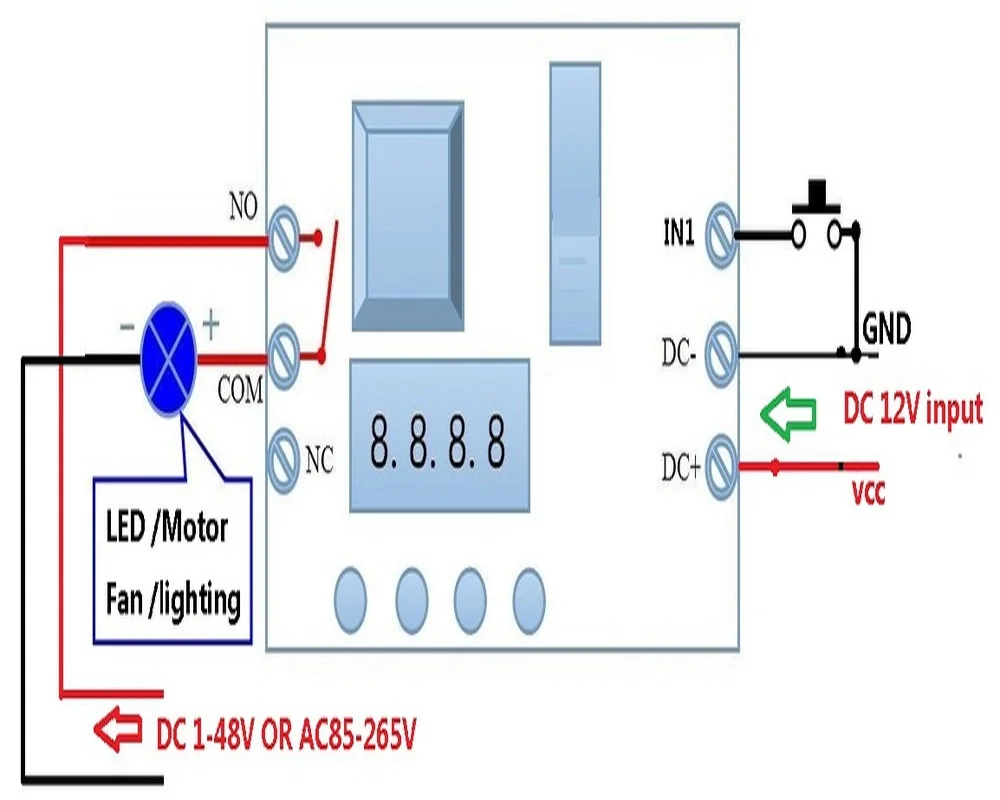

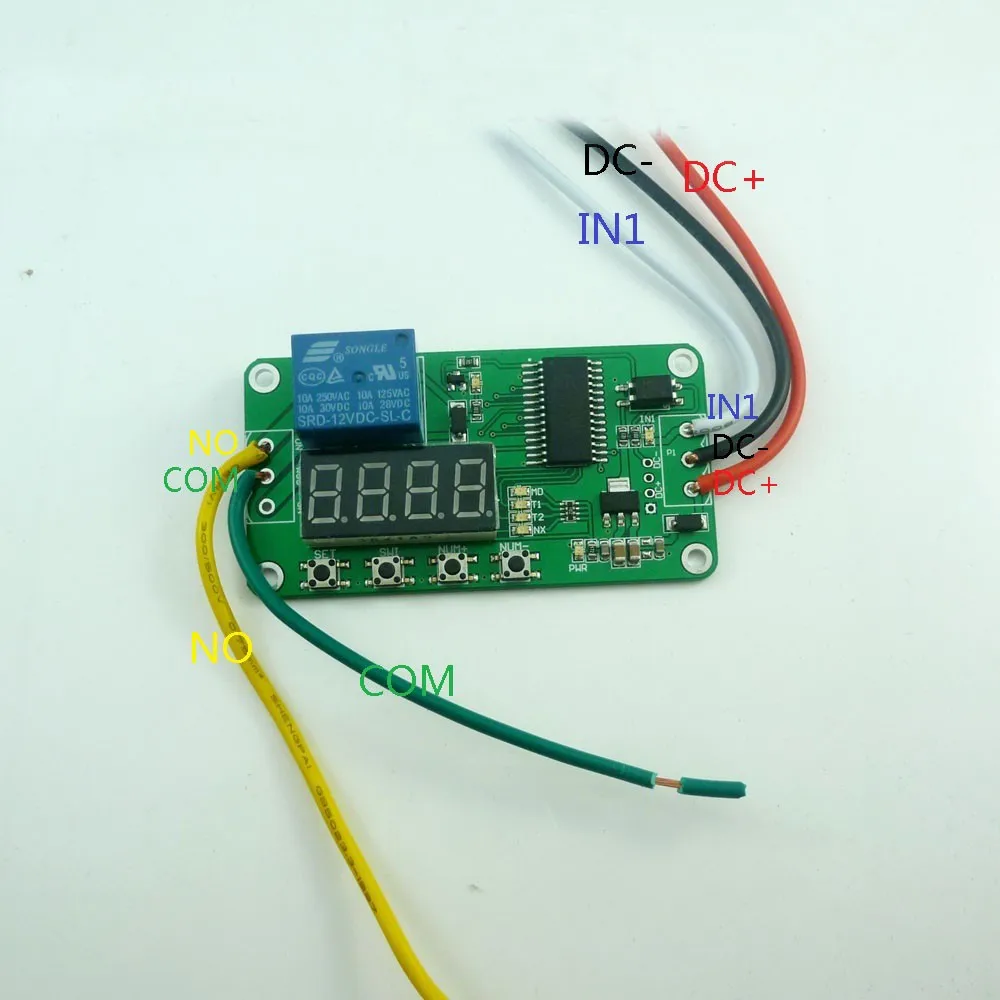

Типичные области применения: Домашняя система освещения Электромобиль мотоцикл Солнечное зарядное устройство Камера ptc Сроки Питание Переключатель с дистанционным управлением Пульта ДУ Умный дом/домашняя Автоматизация Светодиодный светильник постоянного тока 12 В Люминесцентная лампа Детали для 12 вольтового источника электропитания постоянного тока RS360 Люминесцентная лампа Автомобильная электроника PLC Промышленная автоматизация и контроль 1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодной подсветкой, вентиляторами, двигателями и Прочее оборудование DC 12V   2 цепи управления постоянного тока 1-48 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование   Название продукта: DC 12V DC Многофункциональный само-замок реле таймер цикла PLC модуль задержки переключатель времени       Посылка включен: 1 шт. с проводом постоянного тока 12 в 1 канальный многофункциональный реле задержки платы ( Длина провода 10 см; Поперечное сечение 0,75 mm2) Описание: CE030 Многофункциональный модуль управления реле, разработанный специально для различных пользователей с различными потребностями, использование микро-контроллера в качестве основного Блок управления, предустановленный 18 видов функций, и может быть основан на потребности пользователя, настроить и добавить другие конкретные функции. Оригинальные высококачественные релейные модули питания, высокомощный высоковольтный транзистор, красный, синий сигнальные огни, военный класс двухсторонний Печатная плата, тканевая плата, чтобы рассмотреть комплексную, стабильную производительность, может широко использоваться в различных видах применения для контроля мощности. Особенности: 1 Новое обновление до версии 3,0, модуль функционирует восемь видов раньше, увеличен до 18 видов, чтобы удовлетворить потребности большего количества приложений; 2. Повышенная функция защиты от обратного хода, питание не повредит модуль; 3 использует высококачественные высоковольтные модули питания, дискретный источник питания перед заменой системы более стабильной и надежной; 4 увеличенных 0,1 секунд времени, точность синхронизации от предыдущего 0,1 секунд, обновление до 0,01 секунд; 5 увеличение функции автоматического энергосбережения, пользователи могут самостоятельно установить. 6. Размер: 76x40x1,5 мм (прибл.) Модуль функции: Советы: функция 1-8 на функции самостоятельного запуска питания 9-18 требует низкого импульсного сигнала (низкая продолжительность меньше 20 мс, в дальнейшем то же самое) запускает запуск. Функция 1: Время на выбор: после включения питания, реле задержки времени тянуть T1, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейс до низкого уровня импульсного сигнала, повторите описанные выше функции; Функция 2: Синхронизации: в тех случаях, когда мощность реле, реле задержки времени отключена T1, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейс до низкого уровня импульсного сигнала, повторите описанные выше функции; Функция 3: Время отключения снова: после выключения реле питания, чтобы не тянуть, время задержки T1 достигает реле питания; Вытяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунд-270 часов между регулируется, CH1 интерфейс Низкий импульсный сигнал, повторите вышеуказанные функции; Функция 4: Время и затем отключается: после включения, немедленно Вытяните реле, время задержки выключения T1 после прибытия; T2 прибудет после отключения Реле времени, -270 час в 0,1 секунд Время задержки между T1 и T2 подгоняются под CH1 интерфейс низкой импульсный сигнал, повторите описанные выше функции; Функция 5: Режим бесконечного цикла синхронизации 1: после того, как реле питания не потянет, после задержки T1 достигает реле питания; Вытяните реле после того, как время прибытия T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 при 0,1 регулировке между секундами-270 часов, Давая низкоуровневый импульсный сигнал CH1 интерфейс, вы можете перезапустить вышеуказанные функции; Функция 6: Режим бесконечного цикла синхронизации 2: после включения, немедленно Вытяните время задержки реле T1 достигает реле; Прибытие после отключения времени реле T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 в 0,1 секунд регулируемый между-270 часов, низкий уровень импульсного сигнала CH1 интерфейс, Вы можете перезагрузить вышеуказанные функции; Функция 7: пройденное расстояние Режим синхронизации конечных циклов 1: 5 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс низкой импульсный сигнал, выше функции может быть повторно начал; Функция 8: Конечный режим синхронизации 2: 6, на основе функции, увеличение количества циклов функции, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс низкой импульсный сигнал, выше функции могут быть повторно начал; Функция 9: Блокировка режимов реле: CH1 интерфейс для реле низкого уровня импульсного сигнала, реле, дать низкое импульсное реле сигнала отключен. Функция 10: Режимы пускового реле: интерфейс CH1 к реле низкого сигнала, реле, низкое исчезновение, реле отключено. Функция 11: Триггер синхронизации времени: после реле мощности не действует, низкоуровневый интерфейс CH1 импульсный сигнал, время задержки реле T1, T1 между 0,1 секунд-270 часов регулируется, повторение низкоуровневого интерфейса к импульсному сигналу CH1, повторение вышеуказанной функции; Функция 12: Время запуска: после реле мощности не действует, низкоуровневый интерфейс CH1 импульсный сигнал реле, реле задержки времени T1, T1 между 0,1 секунд-270 часов регулируется, повторите к интерфейсу CH1 сигнал низкого импульса, повторите вышеуказанные функции; Функция 13: Потяните время запуска, затем отключите: после того, как реле питания не действует, интерфейс CH1 к низкоуровневому импульсному сигналу, время задержки T1 достигает реле питания; отсоедините реле после времени прибытия T2, время задержки T1 и T2 между 0,1 секундами-270 часами регулировки, Повторите интерфейс CH1 к низкоуровневому импульсному сигналу, повторите вышеуказанные функции; Функция 14: Отсоедините и затем потяните триггер: после выключения питания реле не действует, низкоуровневый интерфейс к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено время задержки T1 после прибытия; t2 поступление после отключения Реле времени, задержки времени между T1 и T2 в 0,1 секунд-270 часов регулируется, Повторите интерфейс CH1 к низкоуровневому импульсному сигналу, повторите вышеуказанные функции; Функция 15: Режим бесконечного цикла синхронизации 1: после того, как реле питания не работает на интерфейсе CH1 импульсного сигнала низкого уровня, время задержки T1 достигает реле питания; Выключите время прибытия реле T2, И затем повторите вышеуказанное условие, Расширение в тех случаях, когда время между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс низким уровнем импульсный сигнал, выше функции может быть повторно начал; Функция 16: Режим бесконечного цикла синхронизации 2: после выключения реле питания, низкоуровневый интерфейс к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено, время задержки T1 после прибытия; время перерыва T2 после достижения реле, затем повторите вышеуказанное состояние, Время задержки между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс низким уровнем импульсный сигнал, выше функции могут быть повторно начал; Функция 17: Режим синхронизации конечных циклов 1: 15 на основе функциональности, увеличивая количество циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс низкой импульсный сигнал, выше функции могут быть повторно начал; Функция 18: Режим синхронизации конечных циклов 2: 16 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс низкой импульсный сигнал, выше функции может быть повторно начал; Подключение: Модуль управления по бокам: Есть 3-х проводное интерфейс, все интерфейсы терминала 1, DC +:12 В положительный 2, DC-: мощность в отрицательном 3, CH1: входной интерфейс обнаружения Релейные выходы: 3-х проводное интерфейс, все интерфейсы терминала 1, нет: нормальное открытие (перед закрытием реле этот контакт не подключен. После закрытия реле штырь коротко соединяется с COM) 2, COM: общий интерфейс реле 3, NC: нормальное закрытие (перед закрытием реле Этот штырь коротко соединяется с COM. После закрытия реле штырь не подключен)

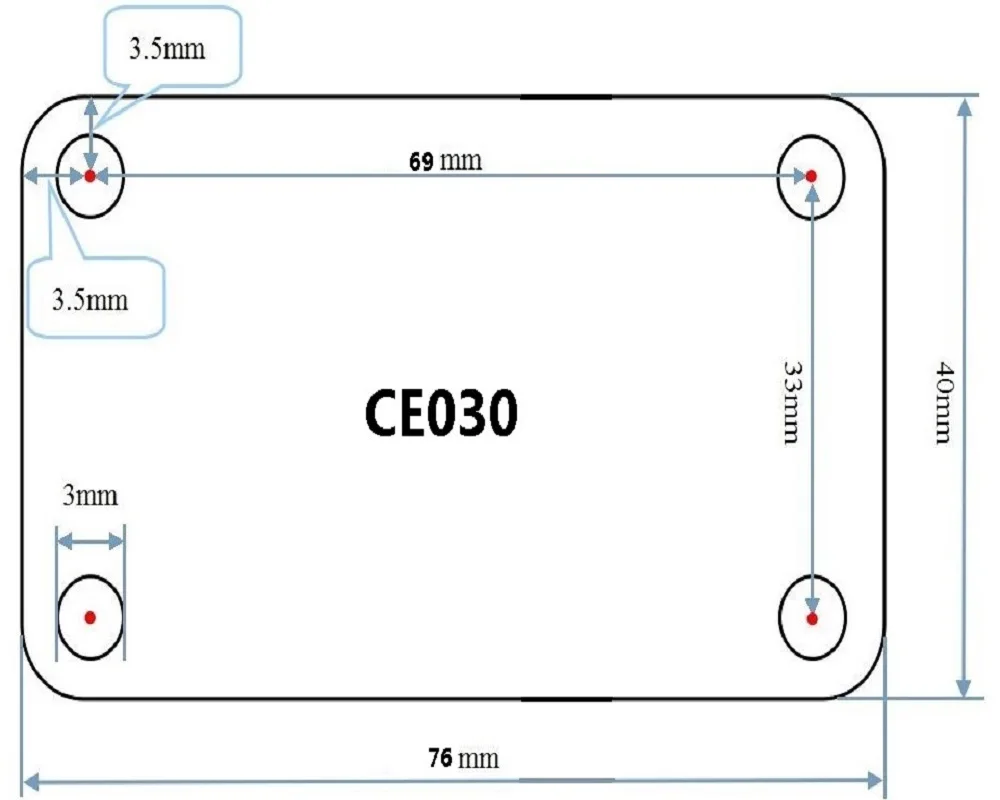

Модуль Размеры 1. Размеры: 76 мм * 40 мм * 20 мм (Д * Ш * В); 2. Размер винта: 3,0 мм. 3. Резьбовые отверстия Расстояние центра: 69 мм * 33 мм
