Бесплатная доставка новейшая версия индуктора конденсатора ESR метр DIY MG328

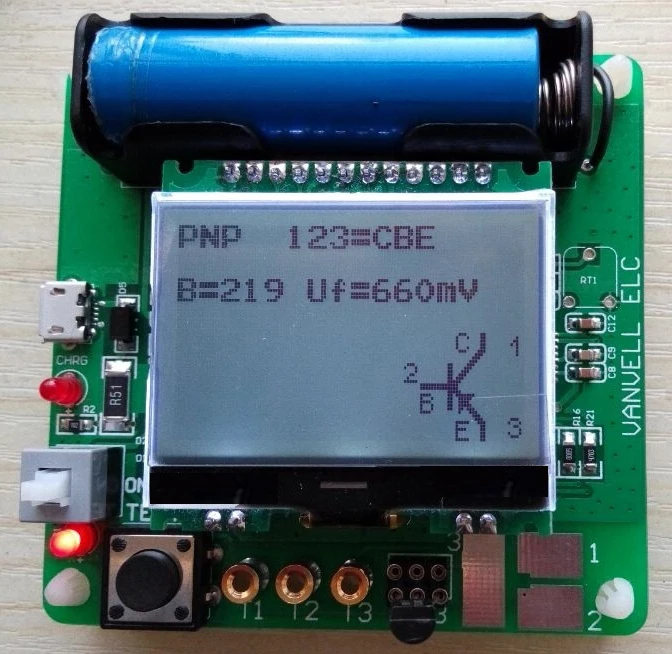

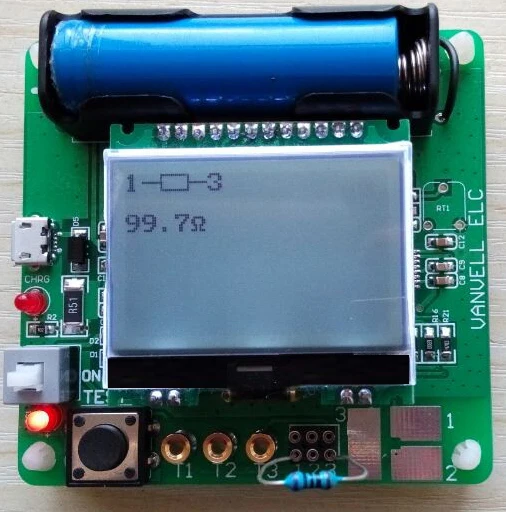

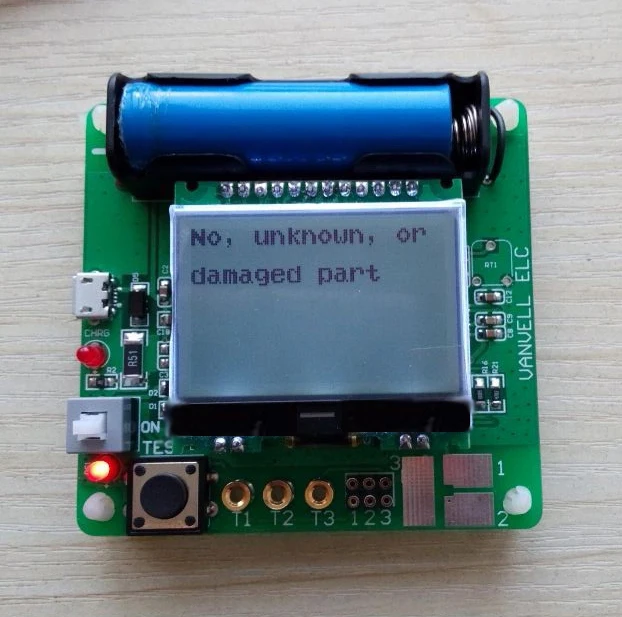

О транзисторном многофункциональном тестере: В тестере используется перезаряжаемая литиевая батарея 3,7 в (модель батареи: 14500) Портативный дизайн, но вы можете использовать T-MINIUSB розетку для зарядки аккумулятора и питания системы в течение длительного времени в помещении более экономичным и удобным, избавление от необходимости всегда быть замененной батареей экономичного ввода! Особенности: Один ключ измерения операции, автоматическое отключение задержки. Ток выключения составляет всего 20 на, поддержка работы от батареи. Автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канальный MOSFET, JFET FET, диоды, два диода, Тиристоры, резисторы, конденсаторы, индукторы. Определения штифта автоматического обнаружения. Измерение коэффициента усиления тока (B) биполярного транзистора и напряжения включения соединения излучателя (Uf). Коэффициент усиления транзистора Дарлингтона можно определить по высокому пороговому напряжению и высокому току. Может обнаруживать биполярные транзисторы и диоды внутренней защиты MOSFET и отображаться на экране. Измерение порогового напряжения и ёмкости затвора MOSFET. Поддержка двух измерений сопротивления, потенциал может быть измерен. Если потенциометр отрегулирован до его конца, тестер не может различать середину и концы штифта. Разрешение измерения сопротивления составляет 0,1 Ом, максимальное значение измерений 50 м Ом. Диапазон измерения емкости от 25 пФ до 100 МФ (100000 мкФ). Разрешение до 1 пФ, диапазон измерения индуктивности 0,01 mH-20 ч, в противном случае он будет отображаться как резистор, сопротивление индуктора постоянного тока выше, чем если Европейский 2100 также будет отображаться как резистор. Он может обнаруживать 2 мкФ выше конденсатора эквивалентной серии сопротивления (ESR), разрешение 0,01 Ом. Эта функция очень важна для обнаружения производительности конденсатора. ЭтоМожет отображать символы двух диодов в правильном направлении, также показывает падение напряжения вперед. Светодиодный индикатор перепадов напряжения диода выше, чем обычно. Двойные светодиоды обнаружены как двойной диод. Одновременное Обнаружение диодов, излучающих светильник, будет мигать. Время для каждого теста составляет около двух секунд, только большие измерения емкости и индуктивности займет много времени. Коррекция: Короткие три тестовые стороны, в тесте, экран подает шаг коррекции. При запросе на Отключение короткого конца времени калибровки три теста будут продолжены, при запросе на 1-3 футовый доступ 100nF конденсатор со временем, доступ к распределению После коррекции конденсаторов 1 мкФ программа автоматически войдет в следующий шаг. Коррекция до конца перезапуска для завершения коррекции. Основные параметры и использование: 1 с помощью микроконтроллера ATmega8, ATmega168 или ATmega328. 2 2x16 символьных ЖК-дисплея. 3 работы одной кнопкой, автоматическое выключение. 4. Ток выключения всего 20 на, поддержка работы от батареи. 5 недорогая версия без кристалла, автоматическое отключение. 1,05 k версия программного обеспечения ATmega168 или ATmega328 в спящем режиме, когда нет измерения для снижения энергопотребления. 6 автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канальный MOSFET, JFET, диоды, двойной диод, тиристорный SCR. 7 автоматически определяет расположение ПИН-кода. 8 пороговое напряжение и коэффициент усиления тока соединения излучателя измерений биполярного транзистора. 9 транзистор Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления тока. 10 пар биполярных транзисторов, тестирование диодов защиты MOSFET. Измеряется пороговое значение напряжения 11 и емкость затвора MOSFET. 12. Поддерживает два измерения сопротивления и символы показывают самые высокие четыре числа и единицы измерения. Оба конца символа резистора соединены с номером датчика (1-3). Поэтому потенциал также можно измерить. Если потенциометр отрегулирован до его конца, тестер не может различать середину и концы штифта. 13 разрешение измерения сопротивления составляет 0,1 Ом, самое высокое измеренное значение 50 м Ом. 14 может быть обнаружен и измерен конденсатор. Максимум четыре числа и единицы. Значения могут быть от 25 пФ (8 МГц часы, 50 пФ @ 1 МГц часы) до 100 Мф. Разрешение до 1 пФ (@ 8 МГц). 15 может быть больше, чем значение для 2 мкФ конденсатора эквивалентной серии сопротивления (ESR) измеренное значение емкости. Разрешение 0,01 Ом и двухзначный цифровой дисплей. Эта функция требует по крайней мере 16 K Flash ATMEGA (ATmega168 или ATmega328). 16 может отображать символы двух диодов в правильном направлении. Кроме того, отображается прямое падение напряжения. 17 светодиодный индикатор перепадов напряжения диода намного выше, чем обычно. Двойные светодиоды обнаружены как двойной диод. Диод Зенера 18 может быть обнаружен, если напряжение обратного пробоя меньше 4,5 В. Это будет отображаться как два диода, может определяться только напряжением. Датчик вокруг символа диода тот же, в котором чехол, вы можете 700 мВ пороговое напряжение, близкое к истинному распознаванию диодного анода! 19 Если проверка более трех частей диода, не удалось установить количество диодов другое сообщение. Это возможно только в том случае, если диод подключен ко всем трех зондам и по крайней мере к одному диоду. В этот чехол, вам нужно только подключить два зонда и начните измерение снова, один за другим. 20 измеряет один диод обратного значения емкости. Биполярные транзисторы также могут измерять, если вы подключаете базу и коллектор или излучатель. 21 необходимо найти измерение полномостового соединения. 25pf значения конденсатора ниже 22 обычно не обнаруживаются, но с диодом параллельно или по крайней мере 25pf конденсатор параллельно. В этот чехол, вы должны вычесть часть шунта постоянной ёмкости, универсальный конденсатор значения. Резистор 23 Ом измерит индуктивность менее 2100, если у вас есть по крайней мере 16 K ATMEGA flash. Диапазон от 0: 01mH чем 20 H, но точность не хорошая. Результаты измерений показывают только один элемент подключения. 24 тестовое время составляет около двух секунд, только измерения емкости и индуктивности займет больше времени. 25 программного обеспечения можно настроить для автоматического отключения питания для измерения количества раз до этого. 26 Встроенная функция самопроверки с выбираемой тактовой частотой сигнала 50 Гц проверьте точность и ждите вызова (ATmega168 и ATmega328). 27 опциональное сопротивление и нулевое смещение калибровки измерительного оборудования возможность самопроверки выхода порта (ATmega168 и ATmega328). Нужен конденсатор от 100 нФ до 20 мкФ, подключенный для компенсации Аналогового компаратора между контактами 1 и 3 смещенного напряжения. Это может уменьшить погрешность измерения 40 мкФ выше конденсатора. С тем же внутренним калибровочным конденсатором эталонное напряжение находится на внутренней регулировке эталонного измерения ADC gain. Если тестовый ток превышает ток удержания, можно определить тиристор и ТРИАК. Но некоторый ток выше полупроводникового SCR и тестера triac может обеспечить пусковой ток. Доступный тестовый ток составляет всего около 6 мА! Обратите внимание, что все функции используют только одночиповую программную память в качестве ATmega168.     Посылка в том числе   1х измеритель ЭСР (без батареи)   3xВысокое качество тестовая линейка   Примечание: Установите батарею в первый раз, необходимо активировать батарейки. Способ 1: используйте пинцет или закоротите два круглых отверстия в красном круге на рисунке ниже, что может быть коротким. Способ 2: Замените аккумулятор, Подключите зарядное устройство также можно активировать.
