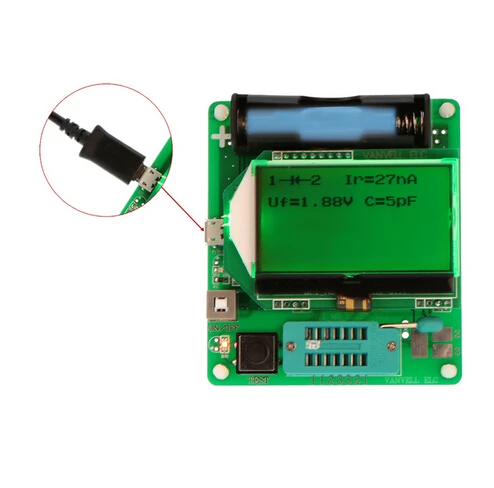

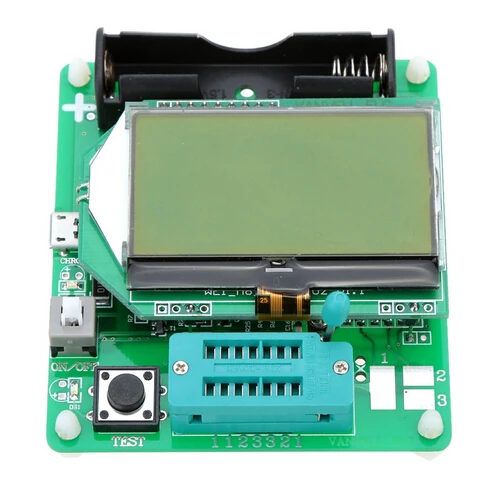

Новейшая версия индуктора конденсаторный счетчик ESR DIY MG328 Многофункциональный

О транзистор Многофункциональный тестер: Тестер использует 3,7 в, перезаряжаемый литиевый аккумулятор (модель батареи: 14500) Портативный дизайн, но вы можете использовать T-MINIUSB розетку для зарядки аккумулятора и питания системы в течение длительного времени в помещении использования более экономичной и удобной, устраняя необходимость всегда быть Новая батарея экономичного входа! Особенности: EОдна клавиша измерения, автоматическая задержка выключения питания. Ток выключения составляет всего 20 na, поддержка работы батареи. Автоматическое обнаружение PNP и NPN биполярный транзистор, N, P-channel MOSFET, JFET FET, диоды, два диода, Тиристоры, резисторы, конденсаторы, индукторы. Автоматическое определение контактов. Измерение коэффициента усиления тока (B) биполярного транзистора и напряжения включения излучателя (Uf). Коэффициент усиления транзистора Дарлингтона может быть определен высоким пороговым напряжением и высоким током. Он может обнаруживать биполярные транзисторы и внутренние защитные диоды MOSFET и отображаться на экране. Измерение порогового напряжения и емкости ворот MOSFET. Поддержка двух измерений сопротивления, потенциал может быть измерен. Если потенциометр настроен на его конец, тестер не может отличить середину и концы штыря. Разрешение измерения сопротивления составляет 0,1 Ом, максимальное значение измерений 50 м Ом. Диапазон измерения емкости от 25pf до 100mF (10 мкФ). Разрешение до 1 пФ, диапазон измерения индуктивности 0,01 mH-20 ч, в противном случае он будет отображаться как резистор, индуктор сопротивление постоянного тока выше, чем если Европа 2100 будет также отображаться в качестве резистора. Может обнаруживать 2 мкФ выше конденсатора эквивалентное сопротивление серии (ESR), разрешение 0,01 Ом. Эта функция очень важна для обнаружения производительности конденсатора. Может отображать символы двух диодов в правильном направлении, а также показывает прямое падение напряжения. Светодиодный индикатор обнаружения перенапряжения диода выше, чем обычно. Двойной светодиод обнаружен как двойной диод. Одновременное Обнаружение светоизлучающих диодов будет мигать. Время для каждого теста составляет около двух секунд, только Большая емкость и измерения индуктивности займет долгое время. Коррекция: Короткая три тестовая сторона, в тест, экран подает шаг коррекции. Когда будет подано предложение отсоединить короткий конец времени калибровки, три испытания будут продолжены, когда появится запрос в 1-3 футе доступа 100nF конденсатора со временем, доступ к распределению После коррекции конденсаторы 1 мкФ программа автоматически перейдет к следующему шагу. Коррекция до конца перезапуска для завершения коррекции. Основные параметры и использование: 1, используя на ATmega328 микроконтроллера. 2) 2x16 символьный светодиодный дисплей результатов. 3 одной кнопки, Автоматическое отключение питания. 4 выключения тока всего 20nA, поддержка работы батареи. 5 недорогая версия без кристалла, Автоматическое отключение питания. 1,05 k версии программного обеспечения, ATmega168 или ATmega328 в спящий режим при отсутствии свои замеры, чтобы снизить потребление энергии. 6 автоматическое обнаружение PNP и NPN биполярный транзистор, N, P-channel MOSFET, JFET, диоды, двойной диод, тиристорный SCR. 7 автоматически определяет макет штифта. 8 пороговое напряжение и коэффициент усиления тока излучателя соединения биполярных транзисторных измерений. 9 транзистор Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления. 10 пар биполярных транзисторов, MOSFET защита диодов тестирование. Измеряется пороговое напряжение 11 и емкость затвора МОП-транзистора. 12. Поддержка двух измерений сопротивления и символов показывает самые высокие четыре номера и единицы измерения. Оба конца символа резистора показаны подключены к номеру зондов тестера (1-3). Поэтому можно также измерить потенциал. Если потенциометр настроен на его конец, тестер не может отличить середину и концы штыря. 13 разрешение измерения сопротивления 0,1 Ом, Наивысшее измеренное значение 50 м Ом. 14 может быть обнаружен и измерен конденсатор. Максимум четыре номера и единицы. Значения могут быть от 25pf (8 MHz clock, 50pF @ 1 MHz clock) до 100mF. Разрешение до 1 пФ (@ 8 МГц часы). 15 может быть больше, чем значение для 2 мкФ конденсатора эквивалентного сопротивления серии (ESR) измеренное значение емкости. Разрешение 0,01 Ом и двухзначный цифровой индикатор. Эта функция требует как минимум 16 K вспышка ATMEGA (ATmega168 или ATmega328). 16 может отображать символы двух диодов в правильном направлении. Кроме того, отображено прямое напряжение. 17 Светодиодный индикатор для диодного перепада напряжения намного выше, чем обычно. Двойной светодиод обнаружен как двойной диод. Диод Зенера 18 может быть обнаружен, если обратное напряжение поломки меньше 4,5 В. Это будет отображаться как два диода, может определяться только напряжением. Зонд вокруг символа диода такой же, в этом случае, вы можете 700мв пороговое напряжение близко к истинному распознаванию диодного анода! 19 если больше чем три диодных типа, проверка деталей, невозможность установить количество диодов другое сообщение. Это произойдет только в том случае, если диод соединен со всеми тремя зондами и по крайней мере с одним диодом. В этом случае, вы должны подключить только два зонда и начать измерение снова, один за другим. 20 измеряет один диод обратного значения емкости. Биполярные транзисторы также могут измерять, если вы подключаете основание и коллектор или излучатель. 21 необходимо найти измерение полного мостовое подключение. 25pf значения конденсатора ниже 22 обычно не обнаружены, но с диодом в параллельном или как минимум 25pf конденсатор в параллельном. В этом случае вы должны вычесть значения емкости шунта части. 23 Ом резистор измерит индуктивность менее 2100, если у вас есть не менее 16 к ATMEGA flash. Диапазон от 0: 01mH чем 20 H, но точность не хорошая. Результаты измерений показывают только одинарное соединение. 24 тестовое время составляет около двух секунд, только измерение емкости и индуктивности займет больше времени. 25 программного обеспечения можно установить, чтобы автоматически выключить питание, чтобы измерить количество раз перед. 26 Встроенная функция само-теста с возможностью выбора тактовой частотой 50Гц сигнала проверить точность и ждите, пока данные по телефону (ATmega168 и ATmega328). 27 дополнительный сопротивления и калибровка нулевой смещения измерительного оборудования самотестовый потенциал в выходной порт (ATmega168 и ATmega328). Для компенсации Аналогового компаратора между контактами 1 и 3 напряжение сдвига требуется 100nF до 20 мкФ конденсатор. Это может уменьшить погрешность измерения 40 мкФ выше конденсатора. С тем же внутренним образцовый конденсатор напряжения эталонного напряжения обнаружен для внутренней регулировки контрольного измерения ADC усиления. Если тестовый ток превышает ток удержания, тиристор и ТРИАК могут быть обнаружены. Но некоторый ток выше, чем полупроводниковый тестер SCR и triac может обеспечить ток триггера. Доступный тестовый ток составляет всего около 6 мА! Обратите внимание на то, что все функции, указанные в использовали только один-чип памяти программ как можно больше ATmega168.     Посылка в том числе   1x esr метр (без батареи)   Примечание: Установите аккумулятор в первый раз, необходимо активировать аккумуляторы. Метод1: используйте пинцет или сокращайте два круглых отверстия в красном круге на рисунке ниже, что может быть коротко-замыкано.   Метод2: Замените аккумулятор, Подключите зарядное устройство также можно активировать.
