Характеристики
10 шт. X ультразвуковой датчик США-100/ультразвуковой диапазон/Ультразвуковой
Описание товара
Контур
US-100Ultrasonic дальномерный модуль может быть realized2cm ~ 4,5 м бесконтактное измерение расстояния, with2.4 ~ 5,5 государства принадлежит входнее напряжение широкого диапазона, статическое потребеление энергии меньше than2mA, поставляется с датчиком температуры для коррекции результатов, но также hasGPIO, серийный и другие средства связи, которые с сторожевой собакой, стабильны и надежны.
Основные технические параметрыЭлектрические параметры
US-100Ультразвуковой модуль диапазона
Рабочее напряжение
DC 2,4 V ~ 5,5 V
Тихий ток
2 мА
Рабочая температура
От-20 до + 70 градусов
Выход
Уровень orUART (выбор перемычки)
Угол индукции
Меньше than15Degree
Расстояние обнаружения
2 см-450 см
Точность обнаружения
0,3 см + 1%
Режим конфигурации порта UARTSerial
Baud Rate9600, start bit1Bits, stop bits1Bit, data bits8Bits, no parity, no flow control.
Chart3.1:US-100Front вид Chart3.2:US-100Rear вид
Размер модуля: 45 мм * 20 мм * 1,6 мм. Плата имеет два механических отверстия радиусом 1 мм, as3.3следующим образом:
Chart3.3:US-100Dimensions
Этот модуль имеет два интерфейса, выберите режим jumper and5 PinInterface.
Режим выбора перемычки интерфейс shown4.1показан. Выбор режима Pitch jumper2.54mmкогда Перемычка колпачок whenUART (серийный) режим, отключите, когда уровень срабатывает.

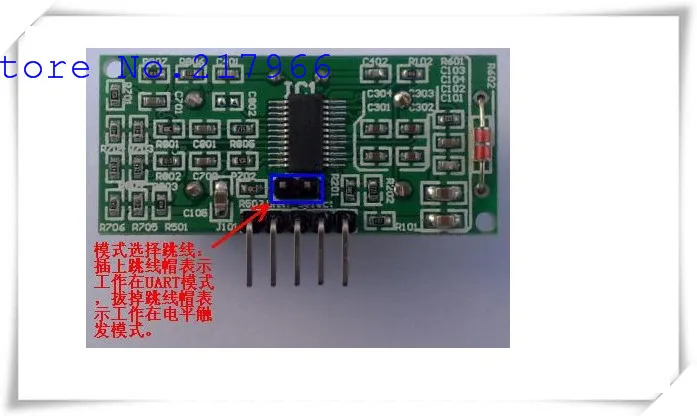

Chart4.1: режим выбора интерфейса перемычки

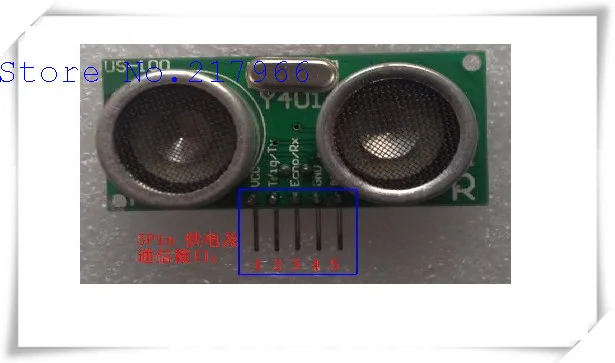

Chart4.2:5 PinInterface
Пронумерованы слева направо 1,2,3,4,5. Они определяются следующим образом:
1 цифра: NextVCCPower supply (дальномер 2.4в ~ 5,5 В). 2 цифры: когда isUARTMode, затем внешняя схема; Когда уровень срабатывает режим, затем внешняя схема. 3 цифры: когда isUARTMode, затем внешняя схема; Когда уровень срабатывает режим, затем внешняя схема эхо. 4 цифры: Подключите внешнюю цепь заземления. 5 цифр: подключите внешний контур заземления. Триггер уровня работает в диапазонеВключите модуль, сначала удалите перемычку выбора режима на перемычке, так что модуль является режимом, срабатывающим на уровне.
Диапазон уровня триггера времени показан в figure5.1 ниже:
Chart5.1:US-100Ranging схема синхронизации
Chart5.1показано, что: только needTrig / TXEnter pin10USHigh выше, система может быть issued8A40KHZUltrasonic pulse, и обнаружение эхо-сигнала. При обнаружении эхо-сигнала модуль также предназначен для измерения температуры, а затем диапазон результатов коррекции текущей температуры, исправленные результаты byEcho / RXPin выход.
В этом режиме модуль будет преобразован в значение расстояния 340m / sThe time value2Times byEchoTerminal выдает высокий уровень, в зависимости от длительности этого высокого значения для расчета расстояния. Т. Е. Значения расстояния: (высокое время * 340 м/с) / 2.
Примечание: Из-за корректировки значения расстояния температура была, в это время больше не в зависимости от температуры окружающей среды на ультразвуковой коррекции скорости звука, что независимо от того, сколько температуры, выбор скорости 340m/сканирование be.
Последовательный триггер работаетПри включении модуля сначала Подключите перемычку выбора режима к перемычке, чтобы модуль находился в режиме последовательного запуска.
Диапазон последовательного Триггера времени показан в figure6.1 ниже:
В этом режиме, только нужно toTrig / TXPin input0X55(Baud rate9600), система может быть issued8A40KHZUltrasonic pulse и обнаружения эхо-сигнала. При обнаружении эхо-сигнала модуль также предназначен для измерения температуры, а затем диапазон результатов коррекции текущей температуры, исправленные результаты byEcho / RXPin выход.
Два значения расстояния выходного байта, первый байт-это высокий distance8Bit (HDate), второй байт-Нижний distance8Bit (LData), в миллиметрах. Значение расстояния (HData * 256 + LData) мм.

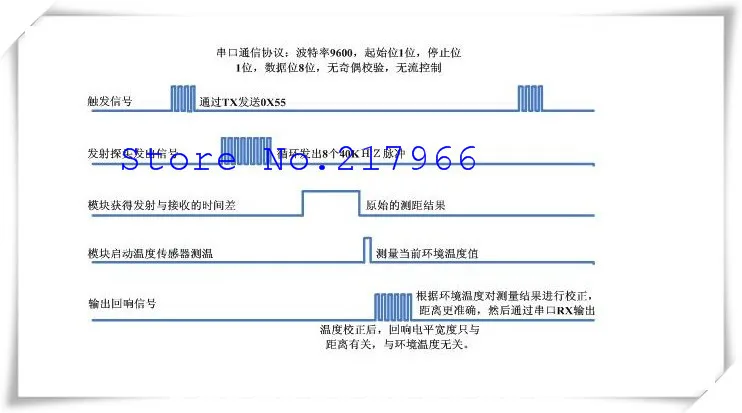

Chart6.1: схема последовательного триггера
Серийное срабатывание температуры работаетПри включении модуля сначала Подключите перемычку выбора режима к перемычке, чтобы модуль находился в режиме последовательного запуска.
Серийный триггер синхронизации как temperature7.1:
В этом режиме нужно только toTrig / TXPin input0X50(Baud rate9600), система начнет датчик температуры для измерения текущей температуры, затем значение температуры byEcho / RXPin выход.
Измерение температуры завершено, Модуль возвращает значение температуры байта (TData), фактическую температуру valueTData-45. Например, byTXSending0X50AfterRXClient получает 0x45, температура в это время составляет [69(0X45Of10Hexadecimal значение)-45] = 24 градуса.

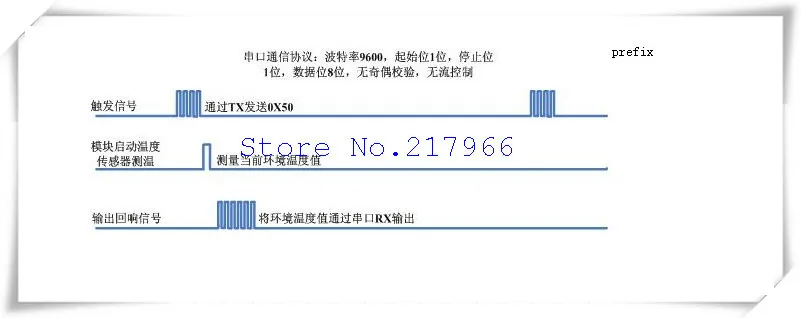

Chart7.1: Серийный триггер диаграмма времени температуры
Чтобы отправить полный набор данных:
US-100Ультразвуковой модуль диапазона может быть реализован2 см ~ 4,5 мФункция бесконтактного измерения расстояния,
У2,4 ~ 5,5 VШирокий диапазон входного напряжения, статическое энергопотребление меньше, чем2 мА,
Датчик температуры дает откалиброванные результаты, обаGPIO,
Последовательные другие средства связи, которые с сторожевой собакой, стабильны и надежны.
