Релейный пульт дистанционного управления 9 В 12 4 канала последовательный порт UART

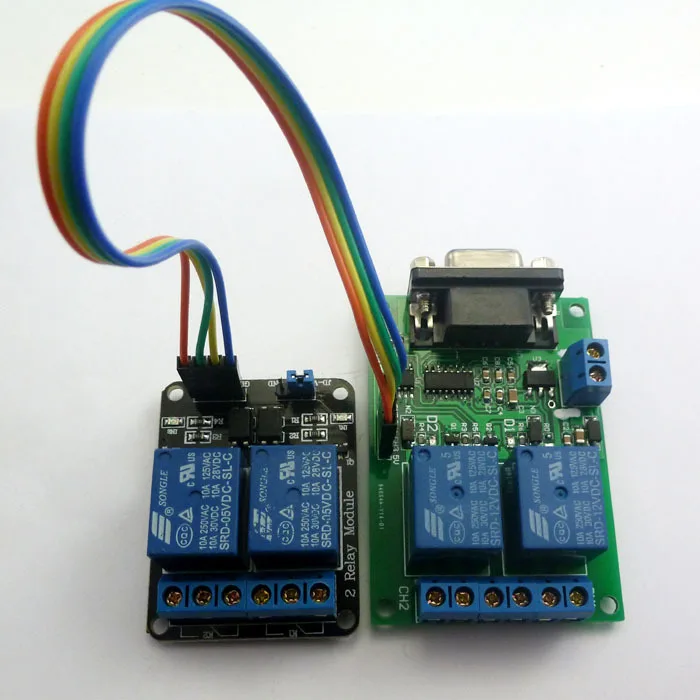

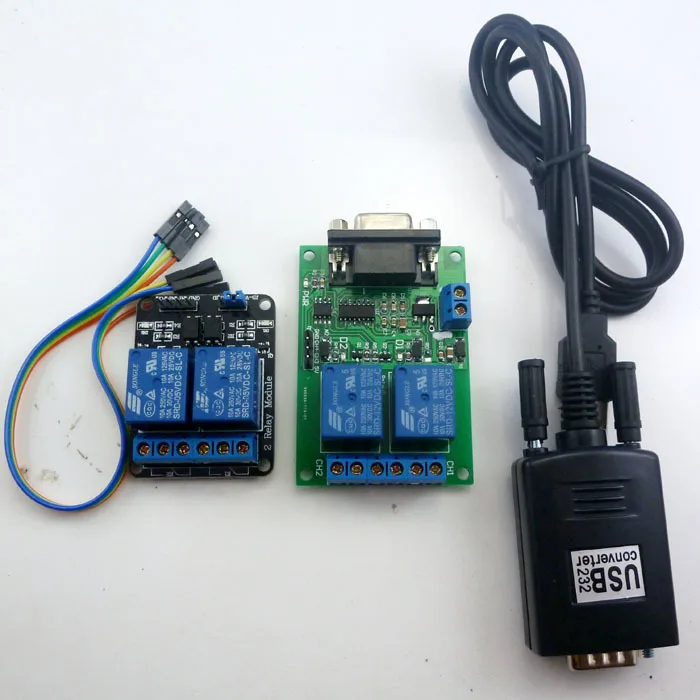

Наименование товара: 9В 12В 4-канальное реле последовательного порта дистанционного управления "2Ch UART релейная плата + 2-канальный релейный модуль + конвертер usb в RS232" В посылка входит: 1 хDC 9V 12V 2-канальная релейная плата RS232 1 x 2-канальная плата реле расширения постоянного тока 5 В 1 хUSB к RS232 (PL2303 IC) 4 провода DuPont (случайный цвет)

Описание:

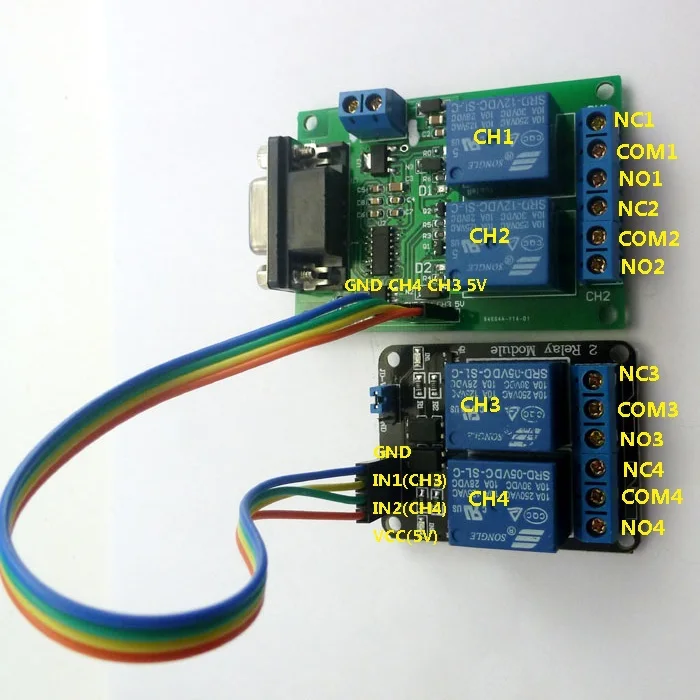

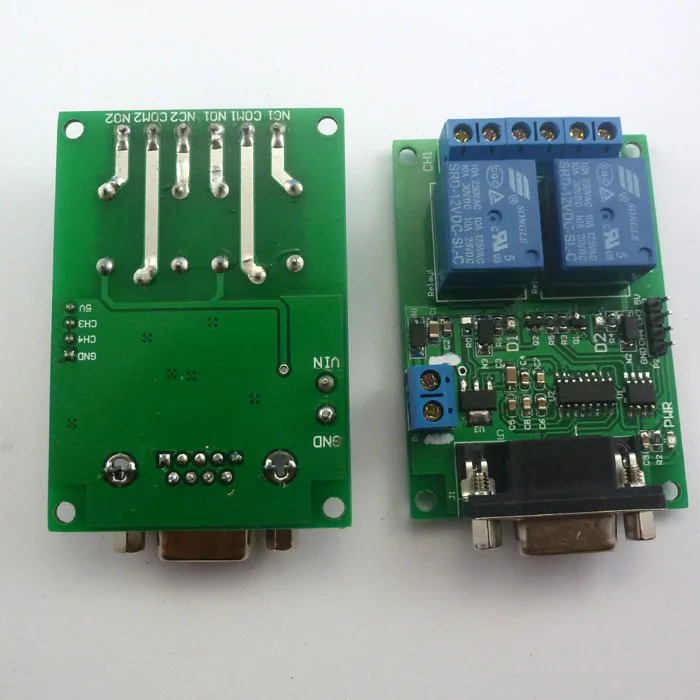

4-канальная релейная плата: 2-канальная плата реле RS232 + 2-канальная плата релейного расширения; 2-канальная релейная плата RS232, 2 входа питания: источник питания 1 постоянный ток 5 В; Источник питания 2 постоянного тока 9-12 В. 2-канальная плата реле расширения: источник питания постоянного тока 5 В Последовательные порты ПК RS232 реле управления; Индикатор питания: Светодиодный индикатор; Индикация выхода: релейный выход светодиодный ными индикаторами, позволяющий легко видеть рабочее состояние реле; Протокол связи: связь протокола UART, скорость передачи данных 9600 кбит/с, 8 бит данных, один стоповый бит, без четности. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных. Скорость передачи данных 9600 кбит/с, 8 бит данных, один стопорный бит, без четности. Каждая рамка данных содержит восемь байт. Размер печатной платы:Плата реле RS232 71x47 мм; Плата реле расширения 52x38 мм 1 команды управления: 1. Чтение состояния (чтение пульта реле (вкл/выкл) 0x55 0x56 0x00 0x00 0x00 0x00 0x00 0x00 0x AB 2. Реле open (выполните эту команду, реле open,COM connect to NO) Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x01 0xAD Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x01 0x AE Канал 3 : 0x55 0x56 0x00 0x00 0x00 0x03 0x01 0xAF Канал 4 : 0x55 0x56 0x00 0x00 0x00 0x04 0x01 0x b0 3. Реле закрытия (выполните эту команду, реле закрытия, COM отключения нет и COM подключения к NC) Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x02 0x AE Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x02 0xAF Канал 3 : 0x55 0x56 0x00 0x00 0x00 0x03 0x02 0x b0 Канал 4 : 0x55 0x56 0x00 0x00 0x00 0x04 0x02 0x B1 4. Переключение реле (разворот статуса реле, если COM подключается к NO, эти команды отключаются COM to NO и Reverse COM connect to NC, и наоборот) Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x03 0xAF Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x03 0x b0 Канал 3 : 0x55 0x56 0x00 0x00 0x00 0x03 0x03 0x B1 Канал 4 : 0x55 0x56 0x00 0x00 0x00 0x04 0x03 0x B2 5. Моментальное реле (реле COM подключается к NO, отключается через 200 мс) Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x04 0x b0 Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x04 0x B1 Канал 3 : 0x55 0x56 0x00 0x00 0x00 0x03 0x04 0x B2 Канал 4 : 0x55 0x56 0x00 0x00 0x00 0x04 0x04 0x B3 После выдачи команды, будет возвращена слава, 7-й байт возврата славы означает Сатус реального 2 команды возврата: 1. Открыть возвратное реле (верните эту команду, означает, что COM подключится к NO) Канал 1 : 0x33 0x3C 0x00 0x00 0x00 0x01 0x01 0x71 Канал 2 : 0x33 0x3C 0x00 0x00 0x00 0x02 0x01 0x72 Канал 3 : 0x33 0x3C 0x00 0x00 0x00 0x03 0x01 0x73 Канал 4 : 0x33 0x3C 0x00 0x00 0x00 0x04 0x01 0x74 2. Замкнуть реле возврата (верните эту команду, означает номер отключения COM и соединение COM с NC) Канал 1 : 0x33 0x3C 0x00 0x00 0x00 0x01 0x02 0x72 Канал 2 : 0x33 0x3C 0x00 0x00 0x00 0x02 0x02 0x73 Канал 3 : 0x33 0x3C 0x00 0x00 0x00 0x03 0x02 0x74 Канал 4 : 0x33 0x3C 0x00 0x00 0x00 0x04 0x02 0x75 Инструкция по эксплуатации, пожалуйста, свяжитесь с нами после покупки Применение
Дистанционное управление, система дистанционного измерения;
Беспроводной счетчик ; Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа ;
Система идентификации ;
Сбор данных;
Бытовая техника ;
Интеллектуальная бытовая техника;

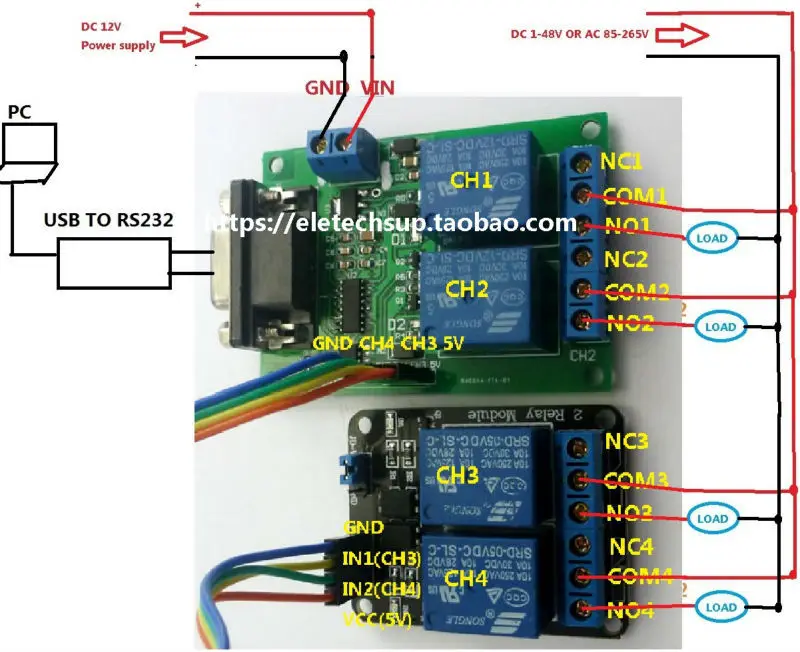

Система наблюдения за ребенком; Бытовая техника; Реверсивный контроль двигателя; Типичное применение: 1 цепь управления 12 В постоянного тока, электрическая схема ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и Прочее DC 12V оборудование 2 цепи управления постоянным током 1-48 В или 85-265 В переменного тока, схема подключения ниже (Примечание: Если не нагрузка постоянного тока 12 В, нужен другой источник питания постоянного тока 12 В). «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока Тестовое программное обеспечение: (поддерживает только операционную систему win xp (32/62) win 7 (32/62)
