Новый хит продаж 2014 высококачественный цифровой серводвигатель DC MCAC506 AC 20 50V 6A

Здравствуйте, дорогой друг. Добро пожаловать в наш магазин, у нас самая низкая цена на все товары и лучший сервис. Вы можете заказать и оплатить их напрямую, так как они доступны. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной. Спасибо! Приятных покупок!



Новый хит продаж 2014 Высокое качество цифровой DC Серводвигатель MCAC506 AC 20-50 V 6A 200 W Бесплатная доставка



Код товара: MCAC506

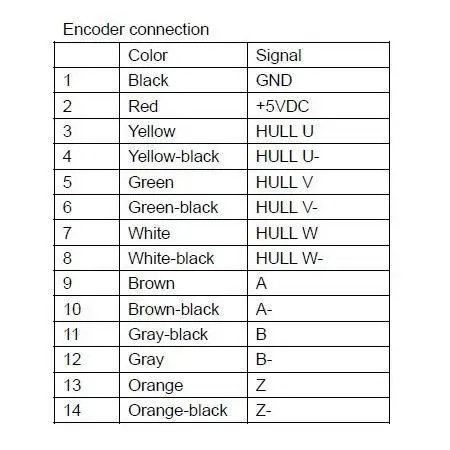

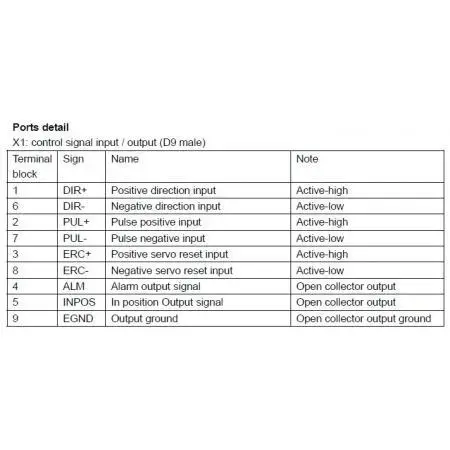

MCAC506-AC полностью цифровая система серводвигателя переменного тока использует высокопроизводительный цифровой процессор сигнала (DSP) и интегральную схему и является экономически эффективным продуктом с простой схемой, высокой интеграцией, простота в эксплуатации и высокая практичность. MCAC506-AC три петли обратной связи: петля положения, петля скорости и текущий цикл. Три режима управления: положение, скорость и крутящий момент. MCAC506-AC соответствует серводвигателю переменного тока до 50 в и 200 Вт. Особенности Контроль положения: световая изоляция входного импульса/направления или CW/CCW сигнала;Контроль скорости: вход имитирует сигнал напряжения 0-3,3 В (вход скорости P1);Контроль крутящего момента: Имитирует сигнал напряжения 0-3,3 В (ввод крутящего момента P1);Световая изоляция сервопривода сброс входного интерфейса ERC;Световой изоляционный сервопривод аварийный выходной интерфейс ALM;Ширина петли тока (-3 дБ) 2 кГц (стандарт);Ширина петли скорости: 500 Гц (стандарт);Ширина петли положения: 200 Гц (стандарт);Интерфейс ввода кодера квадратуры на стороне двигателя: дифференциальный вход (26LS32);Разрешите Параметры загрузки ПК или текстовым дисплеером через интерфейс RS232C;Идеальная защита от перегрузки, I2T, перенапряжения, перегрева, короткого замыкания, прерывания цепи, повреждения чипа;Зеленый свет для включения, красный свет для защищенного режима или в автономном режиме. Технические характеристики Диапазон входного напряжения постоянного тока 24В-50В (стандарт);Непрерывная выходная мощность: 200 Вт;Непрерывный выходной ток: 6А, 20 кГц ШИМ;Выходной ток перегрузки: 18A (3 s);Защита:Пиковое значение по току: 30A +/-10%;
Перегрузка I2T инициированное значение тока: 300% 5S;
Значение перегрева: 80 градусов;
Исходное значение перенапряжения: 65 в;
Номинальное напряжение: 24-50 В;Максимальная частота импульсного ввода: 300 K;Максимальная скорость RS232C: 19,6 кбит/с (требуется дополнительный интерфейс передачи);Рабочая среда:Нет пыли, нет масляного тумана и нет коррозионного воздуха;Рабочая температура: 0-50 градусов;Температура хранения:-20-+ 80 градусов;Влажность: 40-90RH;Метод охлаждения: естественное воздушное охлаждение и принудительное воздушное охлаждение;Размер: 118x76x35 ммВес: около 200 г Настройка и настройка параметров (Регулировка потенциометра, CCW для минимизации значения, CW для максимального значения)A) четыре контакта на печатной плате для настройки режима управления, 1, 2, 3, 4 соответственно с внешней стороны.Без подключения, режим положения-импульсный/направленный;Подключите 1, контроль скорости, скорость ввода P1;Подключите 2, Управление крутящим моментом, ввод крутящего момента P1;Подключите в 1 и 2, контроль положения для положительного импульса/отрицательного импульсного ввода;Подключите 3, Управление позицией импульса/направления, но обратное направление.B) 11 шкал потенциометра, CCW, чтобы минимизировать значение до 0, CW, чтобы максимизировать значение до 10 и 5 в середине.P1: позиционное управление подачей впередP2: пропорциональное управление коэффициентом усиленияP3: дифференциальный контроль положенияP4: контроль скорости пропорционального усиленияСервосистема включает три петли обратной связи: положение, скорость и крутящий момент (ток). Внутренняя петля реагирует с самой быстрой скоростью, и средняя петля должна отвечать быстрее, чем внешняя петля. Вибрация произойдет, когда правило не соблюдается. Клиенту необходимо отрегулировать параметры петли положения и петли скорости. Параметры системы будут ограничивать друг друга, выход обратной связи позиции будет нестабильным, когда только позиция обратной связи получает, что приведет к нестабильному результатом всей сервосистемы. Клиент может принять следующую процедуру корректировки в качестве справки:Установите P1 и P3 на (3) потенциометра, установите P2 и P4 на (3), а затем Медленно увеличивайте P4 до тех пор, пока не произойдет вибрация, а затем верните масштаб от 0,5 до 1.Увеличьте P2 до тех пор, пока не произойдет вибрация, а затем Увеличьте P3 до тех пор, пока Вибрация не исчезнет.Увеличьте P1, чтобы выполнить минимальное отставание и превышение.Уменьшите P4 должным образом, когда Вибрация происходит во время работы двигателя.Уменьшить P2 или увеличить P3 должным образом, когда Вибрация происходит, когда двигатель останавливается.Должным образом уменьшайте ток при возникновении магнитного шума.Максимизируйте P2 при условии отсутствия перегрева и вибрации. И затем JMC-Motion полностью цифровой AC Серводвигатель MCAC 808 minitrim P4, P1 и P3 до идеальной настройки.Детали портов (см. Фотографии ниже)
